SI4732 радиоприемник DIY Kit BFO управление FM AM (MW и SW) SSB (LSB и USB) аудио фильтр пропускной способности динамик антенна Прямая поставка

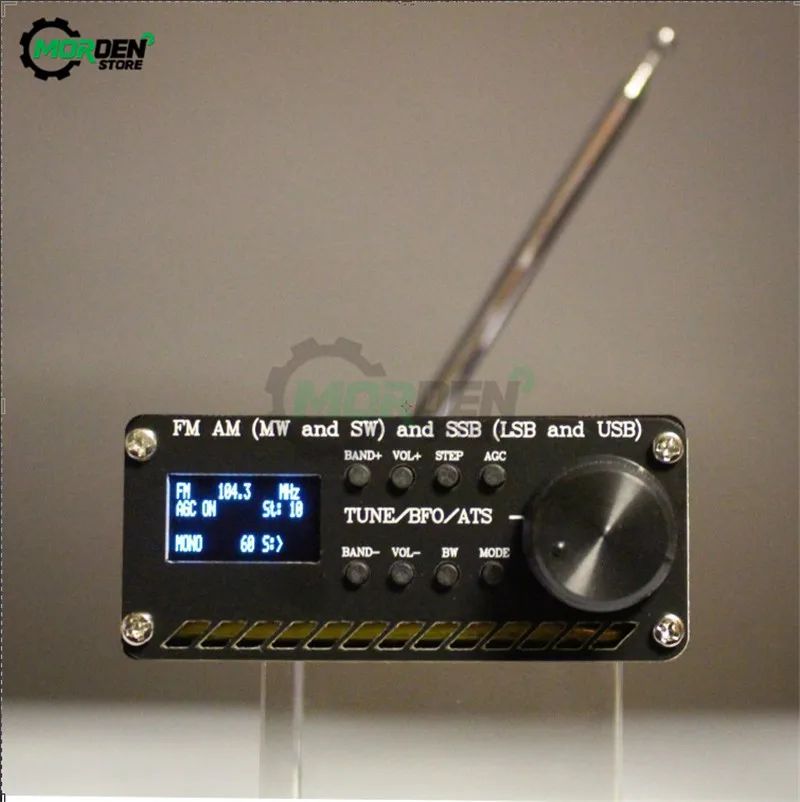

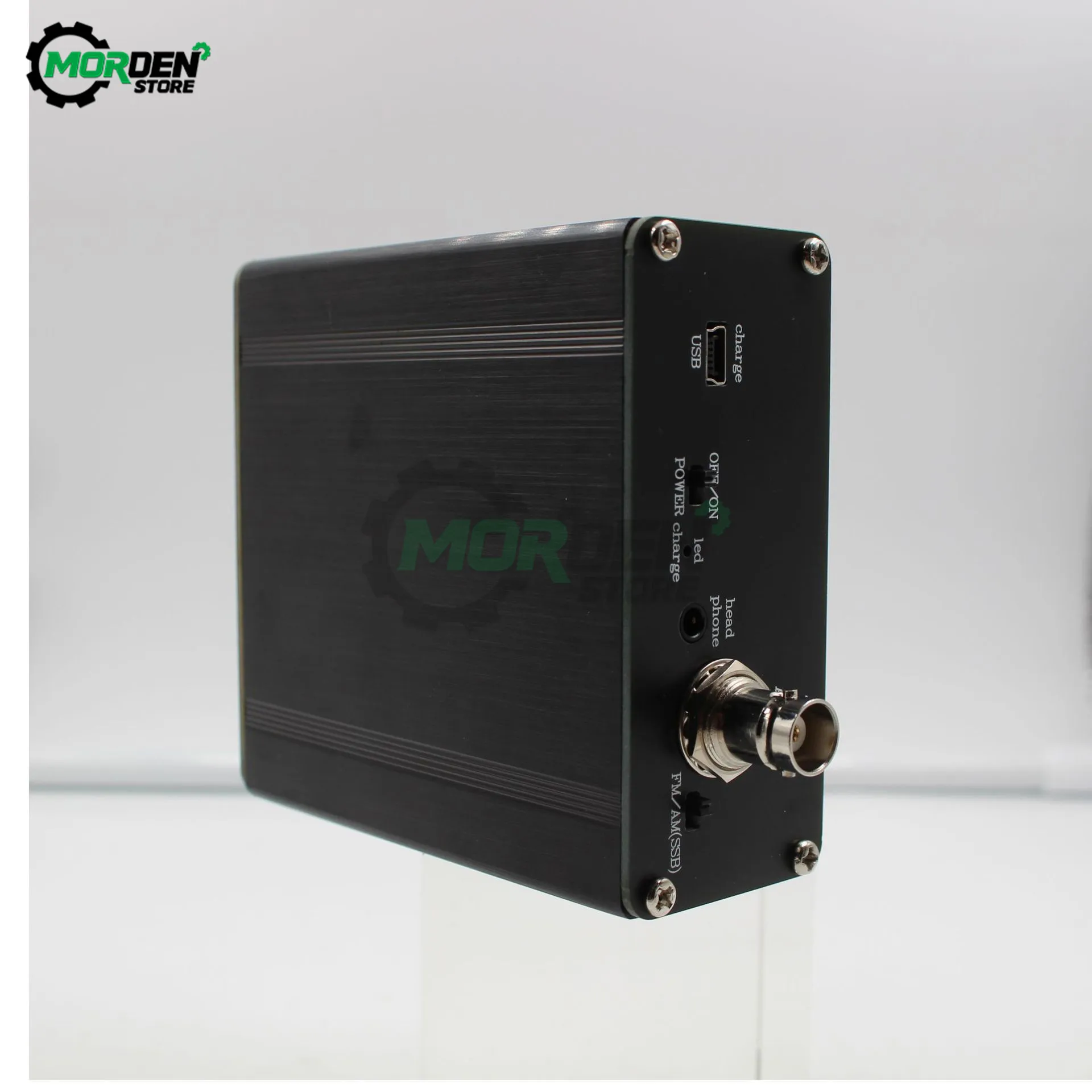

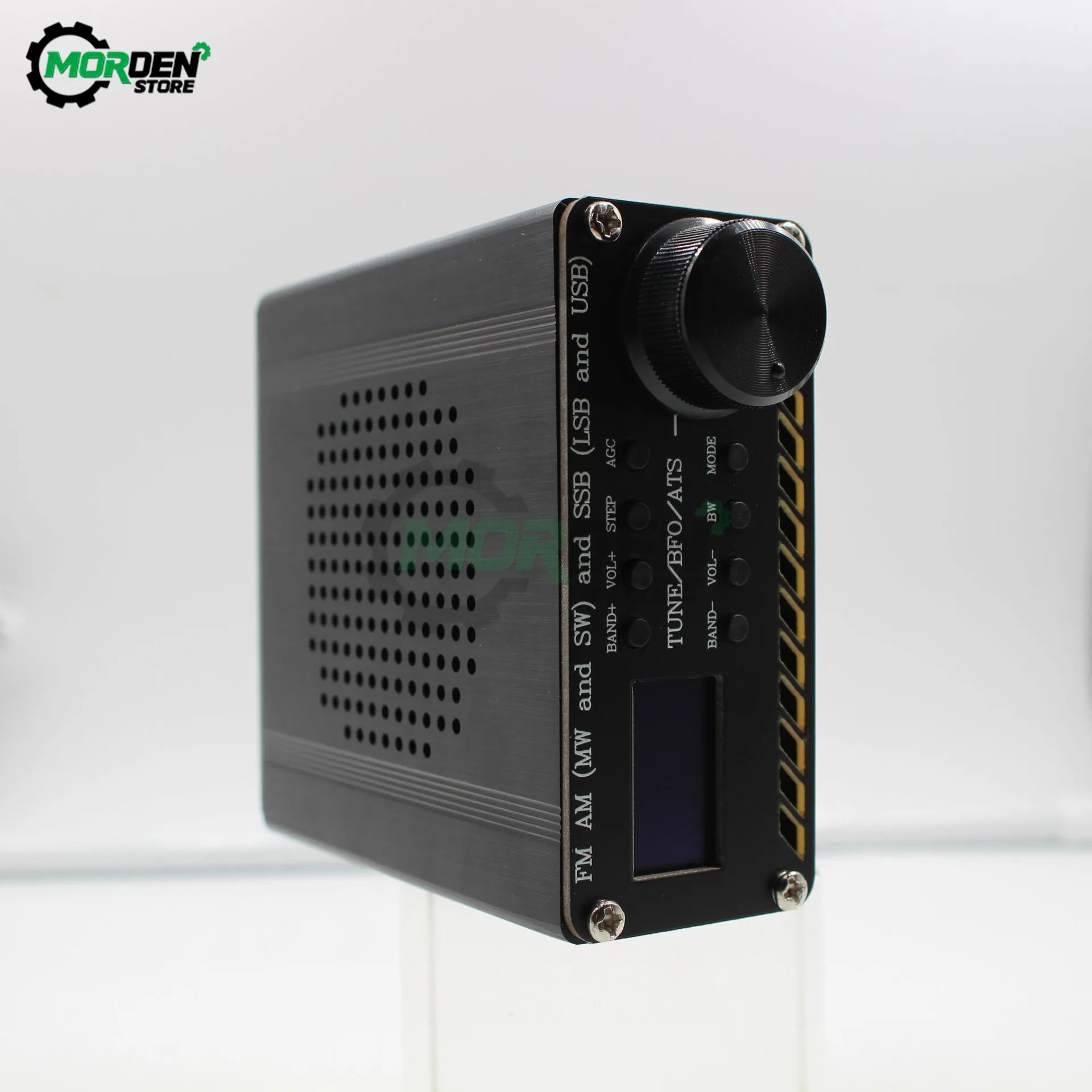

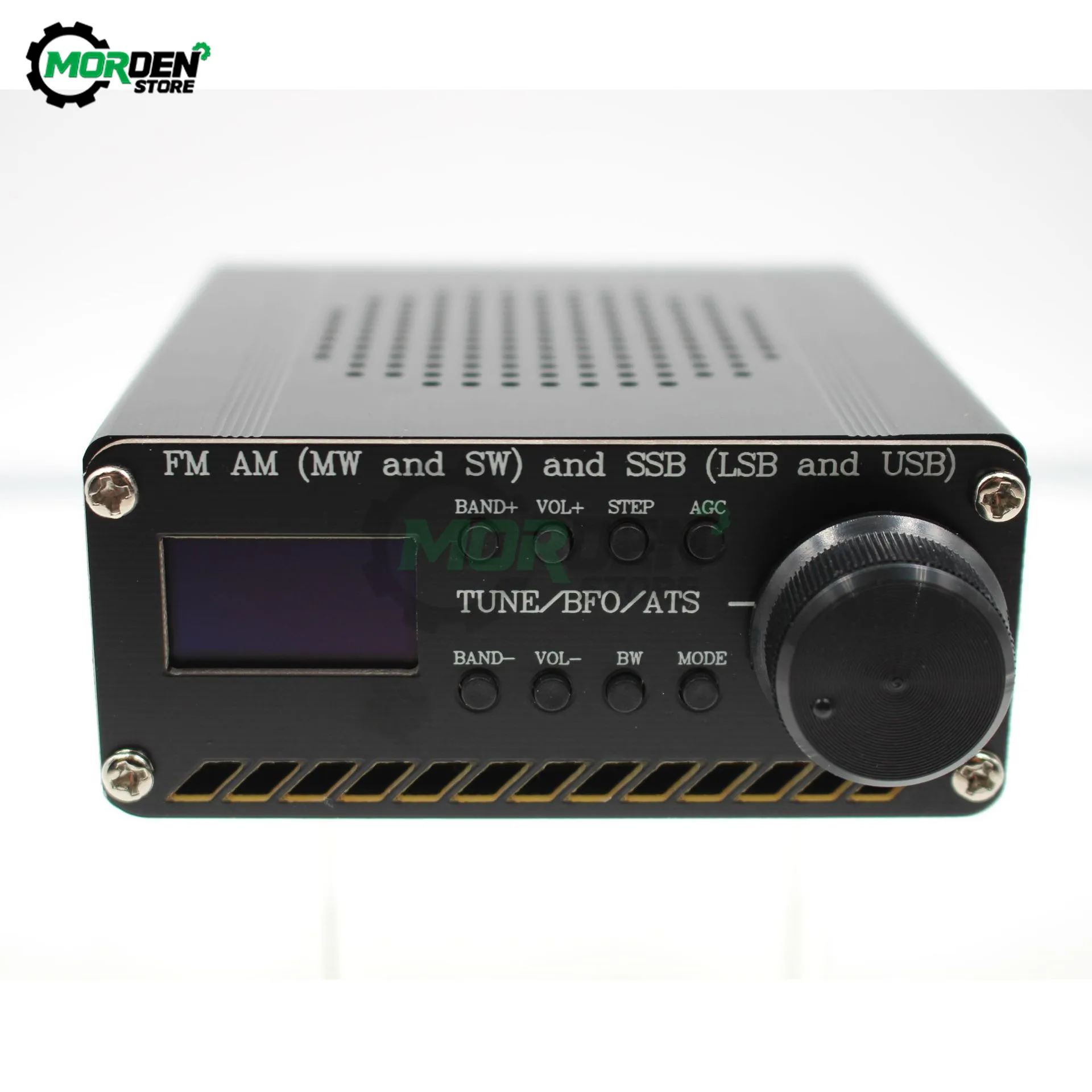

Si4732 Полнодиапазонный радиоприемник с литиевой батареей + антенна + динамик + Корпус
Видео:
Http://www.youtube.com/watch?v=r2ViDgUzEzI
Электрические параметры:
SI4732-RDS-ALL-IN-ONE-OLED
Используйте литиевую батарею 3,6 В
Зарядка через USB
Поддержка аудиовыхода, поддержка наушников 3,5 мм
Поддержка динамика 8 Ом 1 Вт
FM-выход поддерживает антенну для наушников

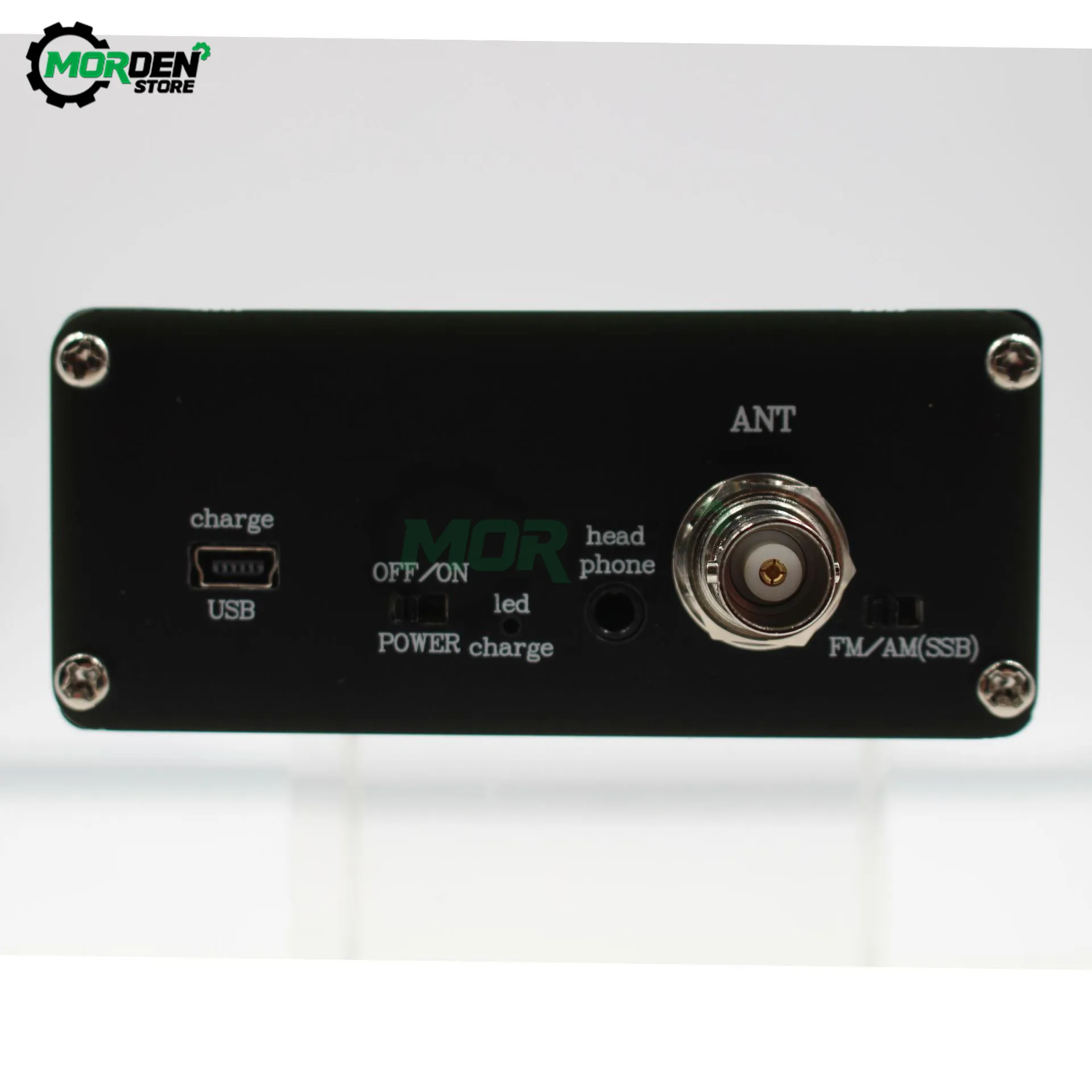

Используйте интерфейс антенны BNC

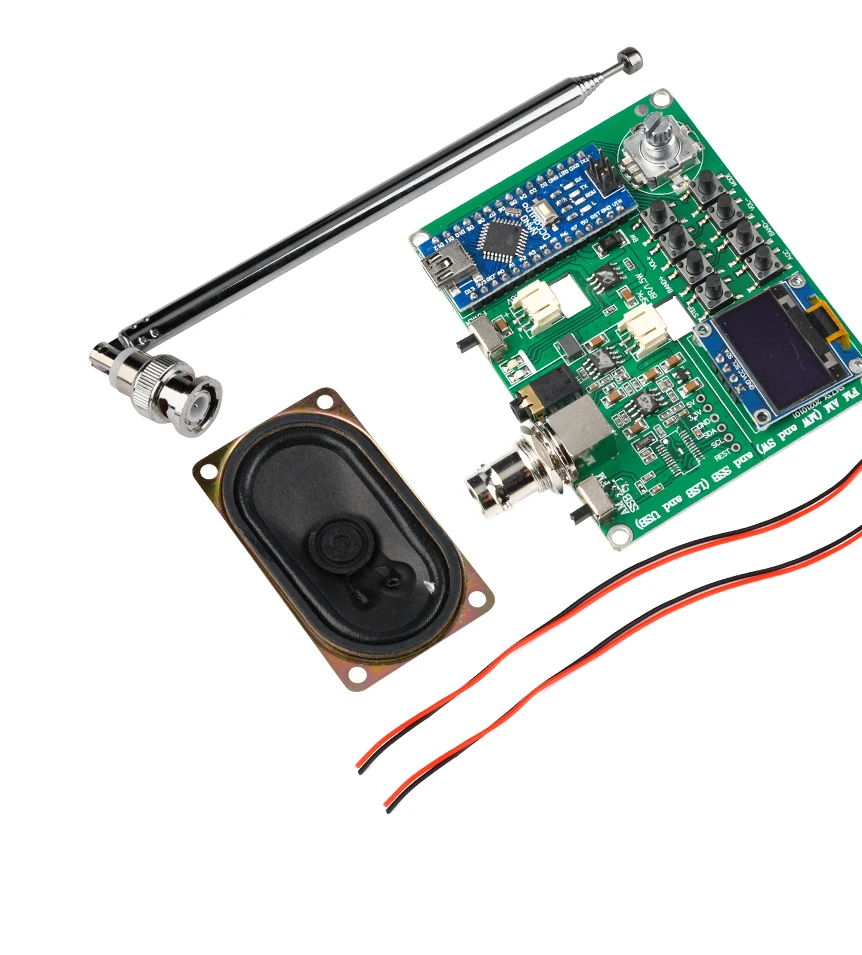

Печатная плата сохраняет пакет si4735, пользователи могут заменить чип самостоятельно, а программное обеспечение совместимо
Особенности этого эскиза:
1) fm, am (MW и SW) и SB (LSB и USB);
2) фильтры полосы пропускания звука 0,5, 1, 1,2, 2,2, 3 и 4 кГц;
3) 22 предварительно настроенных коммерческих радиочастотных диапазона;
4) контроль bfo; И
5) ступенчатый переключатель частоты (на 1,5 и 10 кГц);
Диапазон частот [] = {
{Fm_band_type, 8400, 10800, 10430, 10},
{Lw_band_type, 100, 510, 300, 1}, {Mw_band_type,
520, 1720, 810, 10},
{Sw_band_type, 1720, 3500, 1900, 1}, // 160 метров
{Sw_band_type, 3500, 4500, 3700, 1}, // 80 метров
{Sw_band_type,
4500, 5500, 4850, 5},
{Sw_band_type, 5500, 6300, 6000, 5}, {Sw_band_type,
6300, 7800, 7050, 5}, // 40 метров {Sw_band_type, 7800, 10000, 9600, 5},
{Sw_band_type, 10000, 11000, 10100, 1}, // 30 метров
{Sw_band_type, 11000, 12500, 11940, 5},
{Sw_band_type, 12500, 13900, 13600, 5 }, {Sw_band_type,
13900, 14500, 14270, 1}, // 20 метров
{Sw_band_type, 14500, 15900, 15300, 5},
{Sw_band_type, 15900, 17900, 17600, 5},
{Sw_band_type, 17900, 18300,? 18100, 1}, // 17 метров
{Sw_band_type, 18300,? 21900, 21200, 1}, // 15 метров
{Sw_band_type, 21900, 26200, 24940, 1}, // 12 метров
{Sw_band_type, 26200, 27900, 27500, 1}, // cb band (11 метров)
{Sw_band_type, 27900, 30000, 28400, 1} //; // 10 метров
