JL 5,0 Bluetooth AC6921A стерео многофункциональный многоio порт Sup порт s SD картаU дискFM чип

AC6921A-это стерео Bluetooth 5,0, которая поддерживает многофункциональные чипы, такие как sd-карта, u-диск, FM и т. д. В качестве решения с одним чипом Bluetooth, он широко используется в bluetooth-колонках, коробках для пар Bluetooth, матричном экране и светодиодный трубчатых динамиках.

1. Поддержка Bluetooth, USB устройства, tf-карты, FM, AUX, вызова

2. Поддержка 10 кнопок AD, поддержка нескольких кнопок ввода/вывода

3. Меньшее количество периферийных компонентов, чип со всех сторон, способствует производству

4. Поддержка функции дистанционного управления

5. Поддержка функции отображения матричного экрана, цифрового экрана, ЖК-экрана

6. Поддержка вывода IIS

7. Поддержка входного сигнала оптического волокна

8. Версия Bluetooth: совместима с Bluetooth V5.0 + BR + EDR + BLE

AC6921A имеет гибкие настройки ввода/вывода:

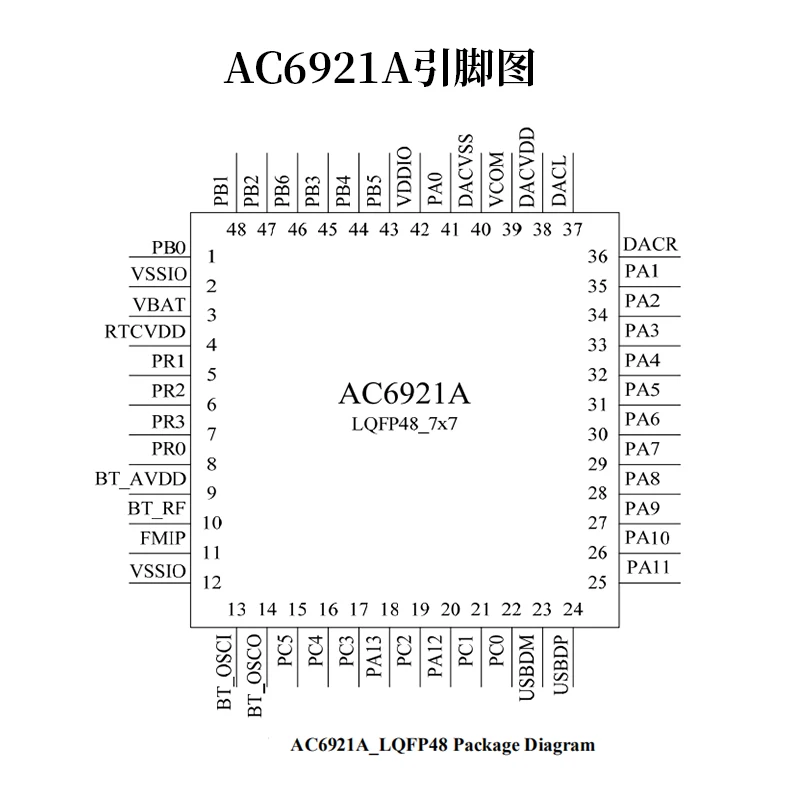

33 булавки GPIO

Все контакты GPIO могут быть индивидуально запрограммированы как вход или выход

Все булавки GPIO могут быть индивидуально выбраны для внутреннего подтягивания/вытягивания

Внешний режим пробуждения/прерывания может быть выполнен на всех контактах GPIO

Поддержка CMOS/TTL уровень Шмитт триггер вход

Особенности дизайна:

1. В схеме мягкого переключателя основное управление VBAT непрерывно подключается к батарее, а минимальное энергопотребление в режиме ожидания составляет около 2uA или меньше.

2. RTCVDD-это внутренний блок питания RTC, непрерывная мощность в спящем режиме, Этот штырь должен быть подключен к 105 конденсаторам,

3. PR порт используется для пробуждения IO, и высокий и низкий уровни могут просыпаться. Для пробуждения ключа, пожалуйста, используйте порт PR2 низкого уровня для пробуждения. Поскольку PR2 long press имеет функцию сброса (низкий уровень сброса является эффективным), он может решить проблему сбоя и не загрузки при особых обстоятельствах.

4. Если раствору нужна только мягкая коммутационная машина и не требуется RTC, кристаллический осциллятор 32K может быть сохранен.

5. Отделочные конденсаторы основного источника питания должны быть расположены близко к чипу, а контурная поверхность отделочного конденсатора должна быть как можно короче возвращена на землю источника питания.

6. Для клиентов с высокими требованиями к FM, пожалуйста, закажите fm-усилитель, чувствительность может быть увеличена более чем на 2dBu. Земли расстояние FM сигнала линии составляет, по крайней мере, 0,6 мм.

7. Чтобы обеспечить безопасность и надежность продукта, аккумулятор должен использовать аккумулятор с защитной пластиной.
