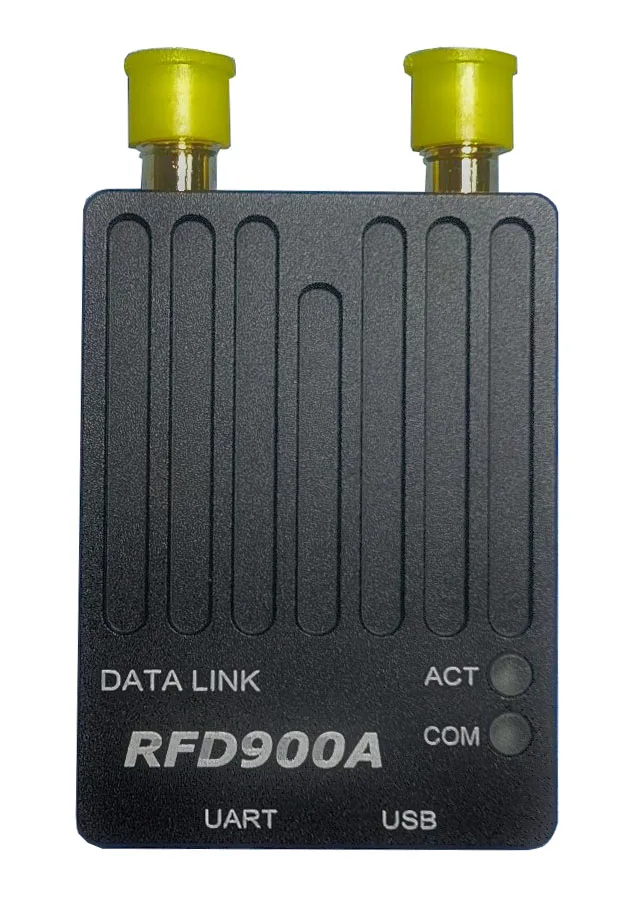

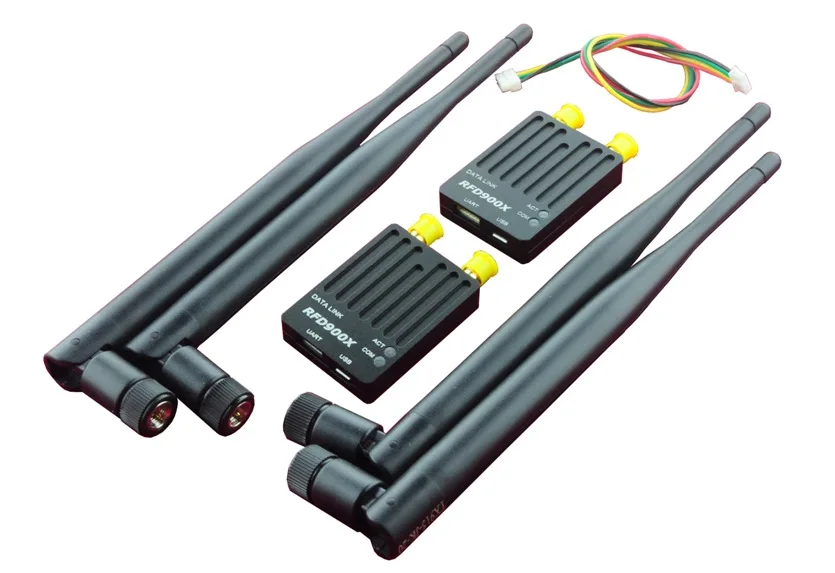

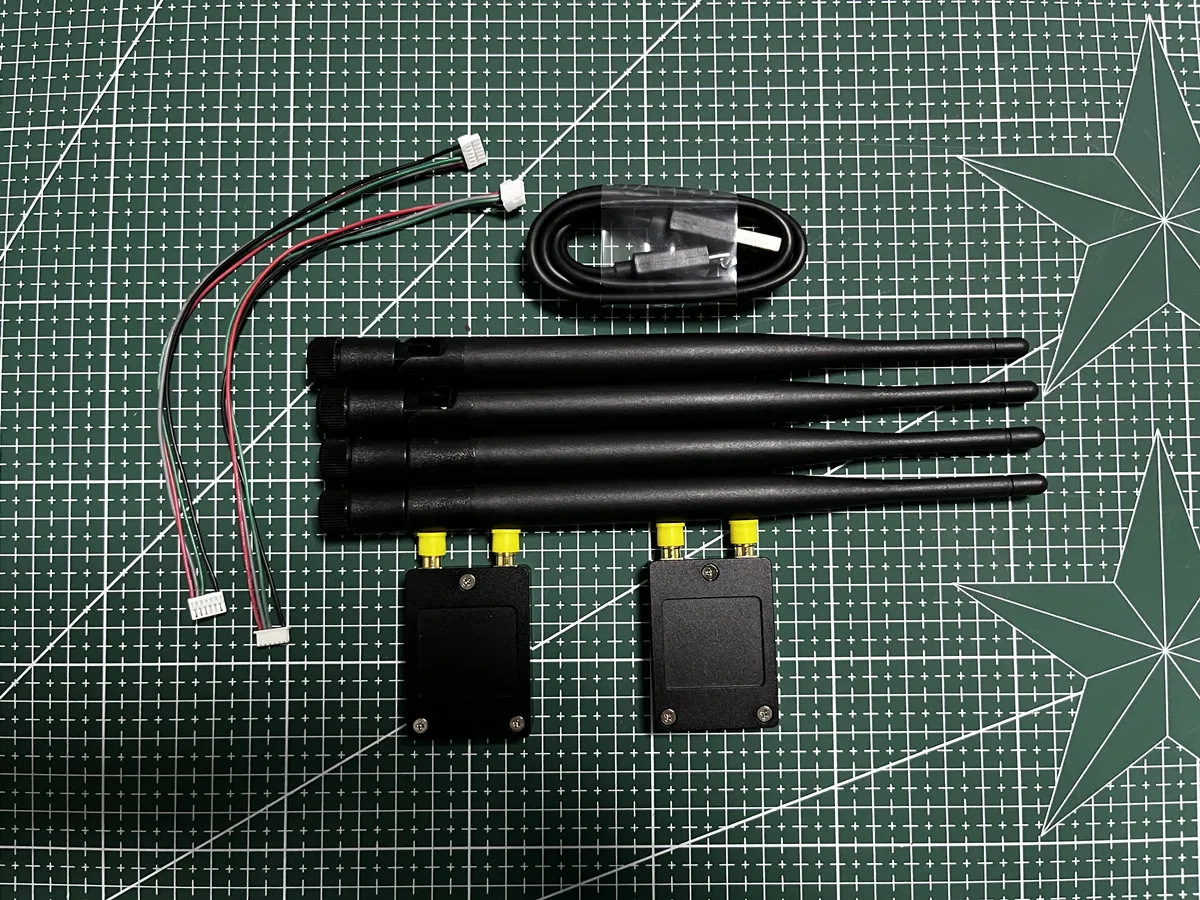

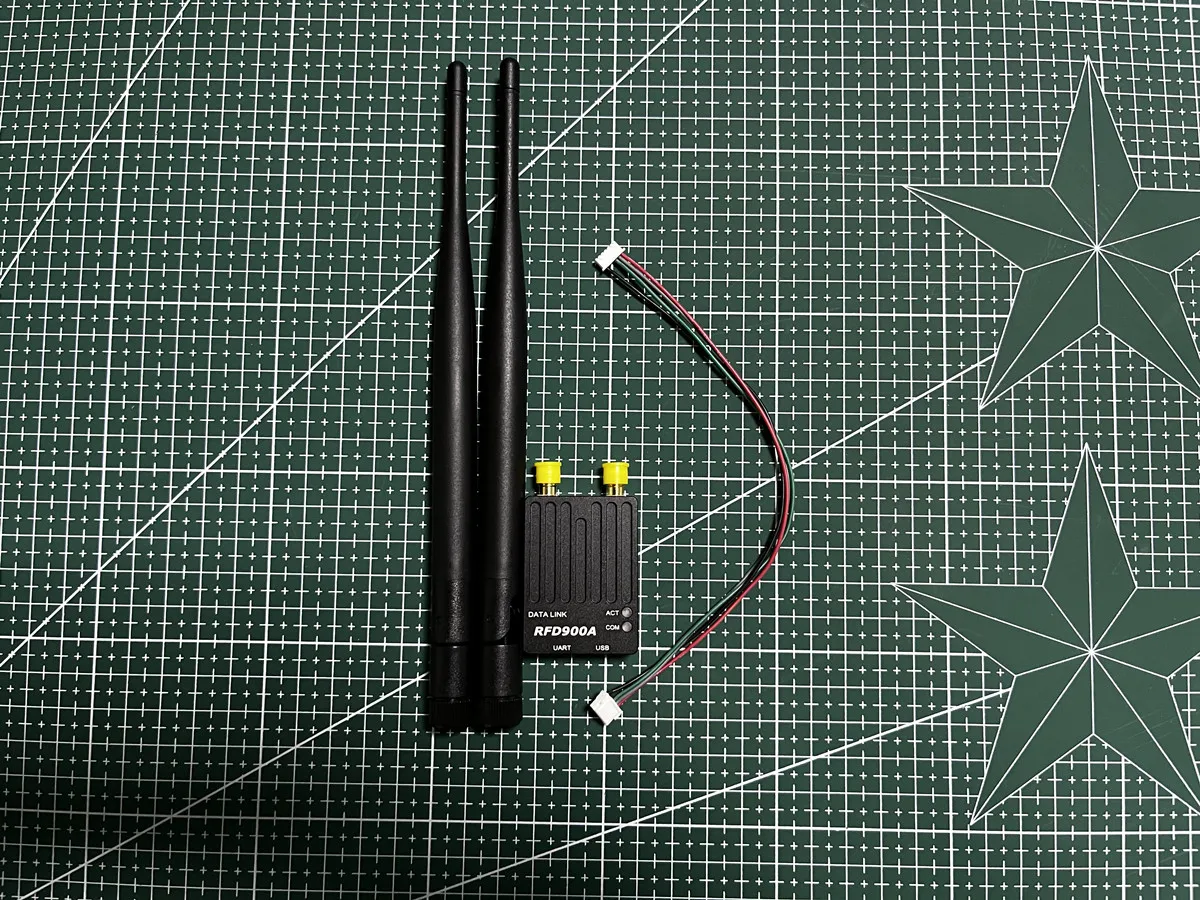

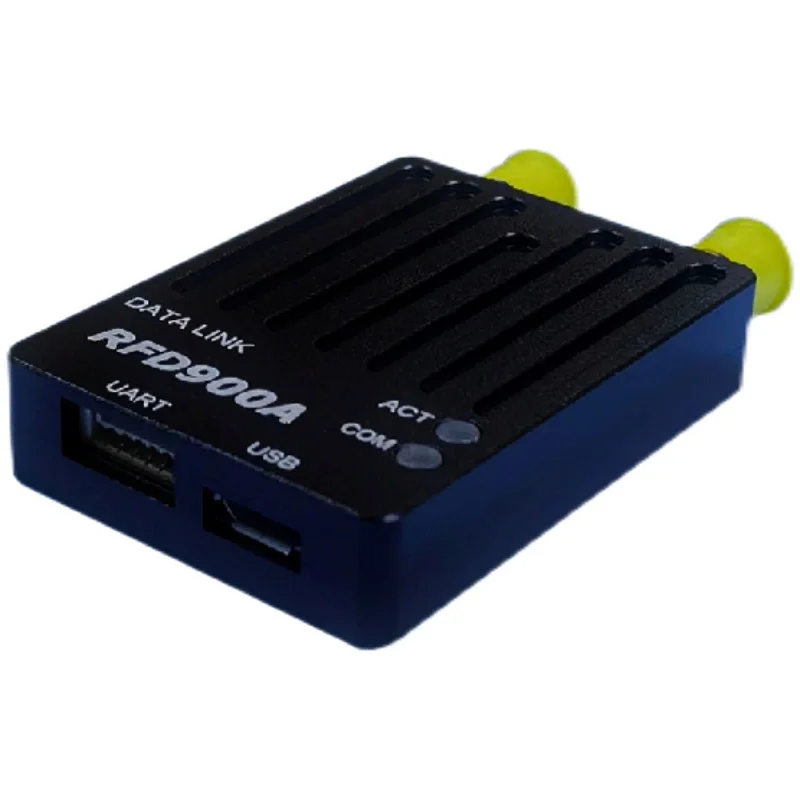

Instock RCMOY RFD900A металлический корпус UAV Передача Данных Радио дальний модуль для управления полетом PIXHAWK PIX

Если вам нужно руководство, пожалуйста, дайте мне свой адрес электронной почты

Примечание: Это RFD900A

FD900A новые функции:

Новый процессор, ARM 32 битное ядро.

Скорость передачи данных по воздуху: 500 кбит/с.

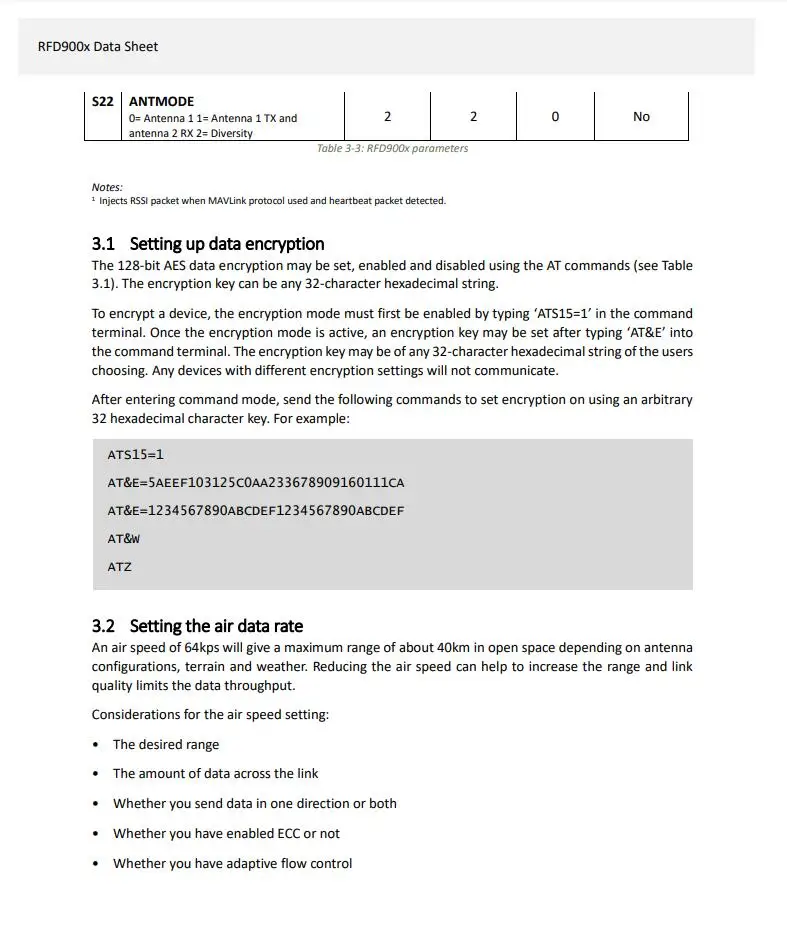

Аппаратное ускоренное шифрование AES. * Полностью рабочий *

RC PPM сквозной с телеметрией в то же время.

Полностью защищен ESD + фильтрован-каждый порт ввода-вывода защищен и фильтрован.

Оригинальный SiK точка-точка, многоточечная прошивка выполнена.

Асинхронная многоточечная прошивка, * Бета-версия *

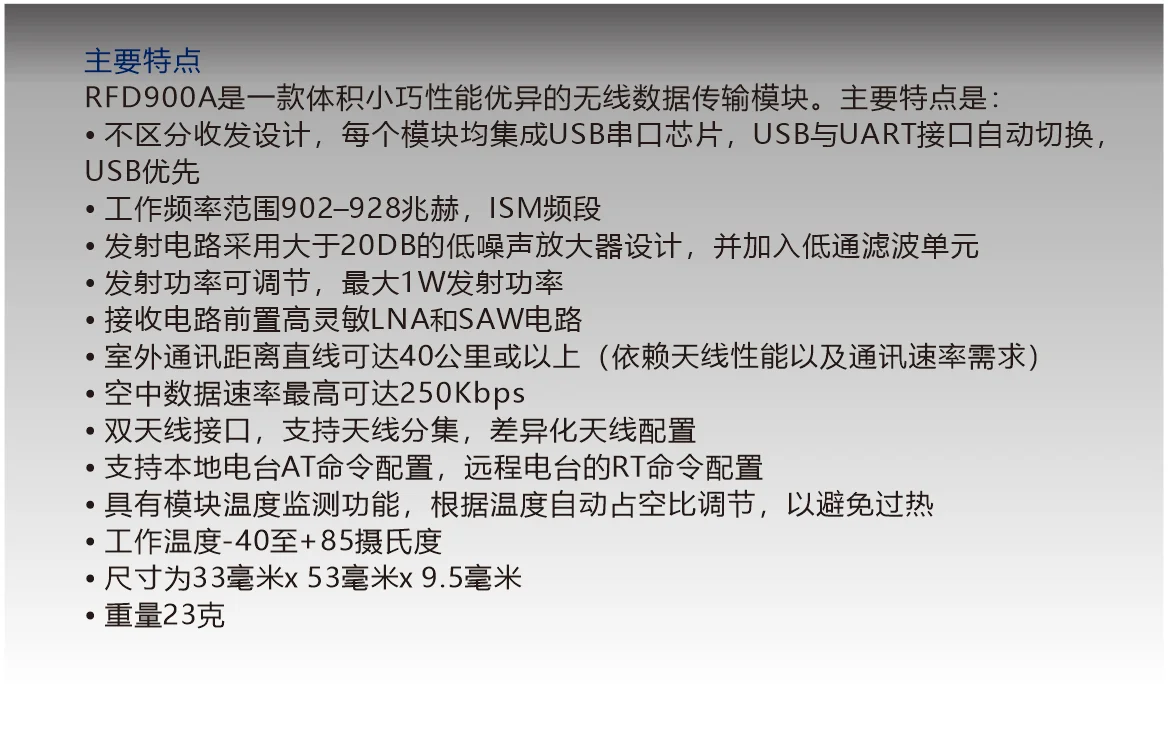

Особенности:

Дальность> 40 км в зависимости от антенн и установки GCS * 80 км, показанные лабораториями Edge Research labs на воздушном шаре!, 57 км в Индии, на диполях.

2 x RP-SMA РЧ-коннектора, переключатель разнесения.

1 Вт (+ 30 дБм) мощность передачи.

Фильтр низких частот передачи.

> 20 дБ малошумный усилитель, высокий IP3.

RX пильный фильтр.

Все I/O ESD защищены и фильтрованы.

Повторно осуществлена прошивка SiK и Multipoint SiK, возможность обновления поля, простота настройки.

Небольшой, легкий вес.

Совместим с радиомодулями 3DR / Hope-RF.

Лицензия бесплатное использование в Австралии, Канаде, США, NZ

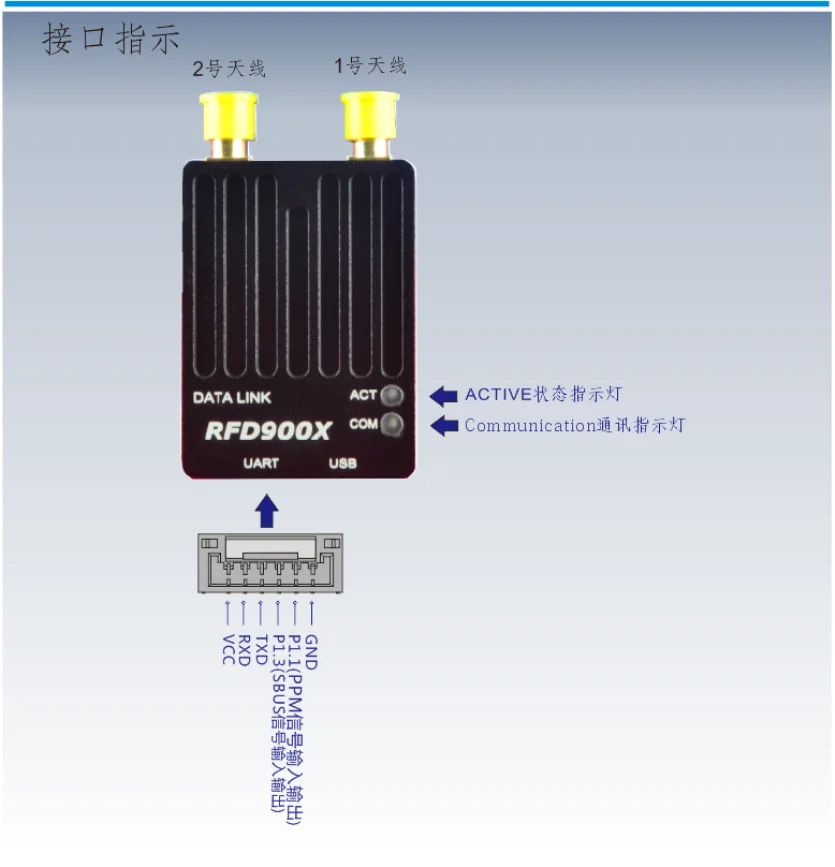

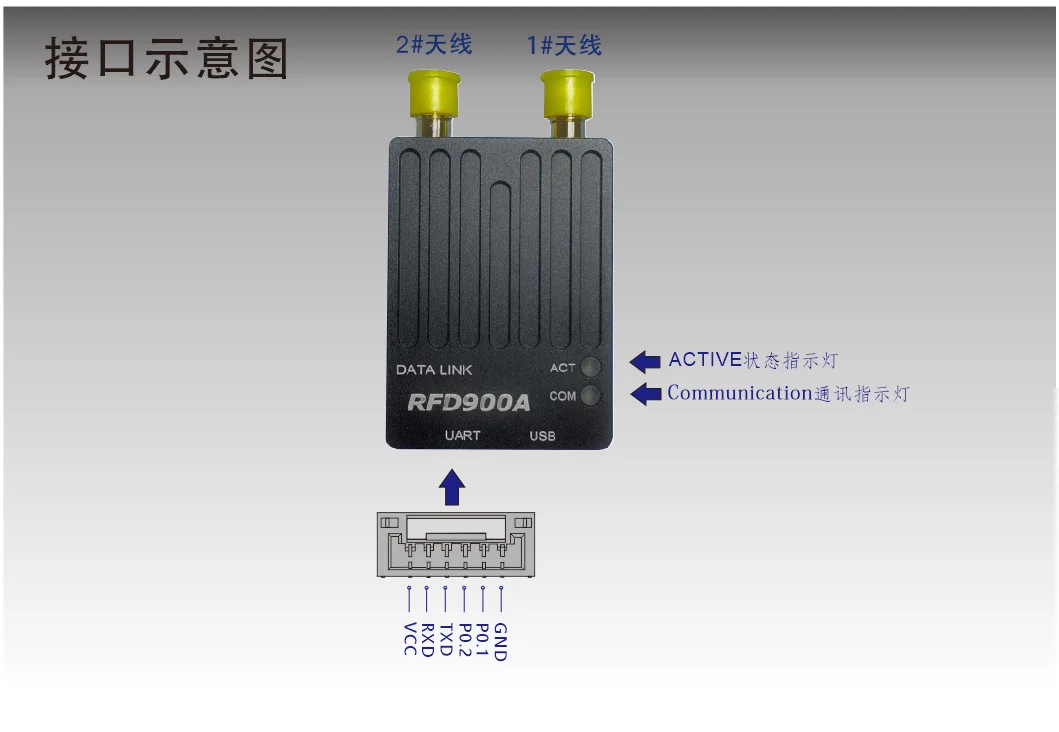

Интерфейсы:

ВЧ: 2 разъема RP-SMA

Серия: логический уровень TTL (+ 3,3 В)

Мощность: + 5 В, ~ 800 мА макс Пик (при максимальной мощности передачи)

GPIO: 6 IO общего назначения (цифровой, АЦП, ШИМ).

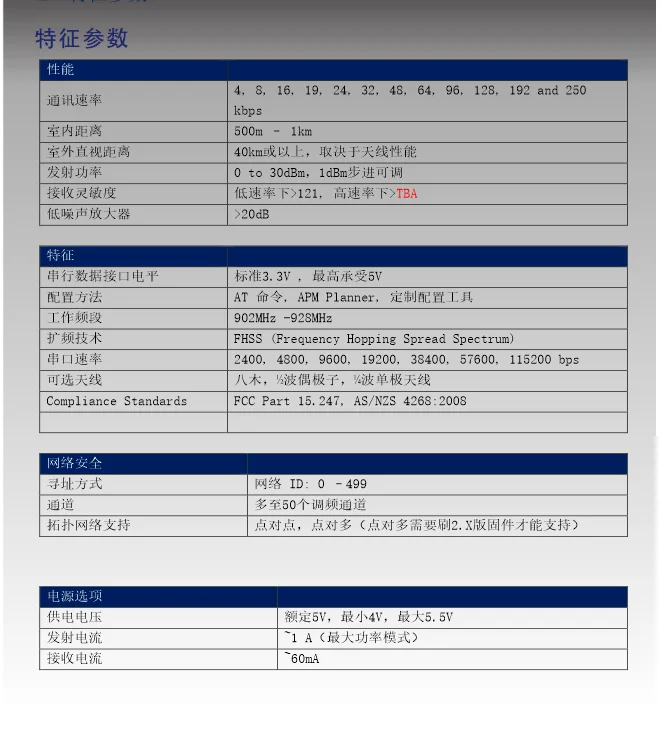

Технические характеристики:

Диапазон частот: 902 - 928 МГц (США) / 915 - 928 МГц (Австралия)

Выходная мощность: 1 Вт (+ 30 дБм), контролируемая в 1 дБ шагов (+/- 1 дБ @ = 20 дБм типичная)

Скорость передачи данных по воздуху: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 и 250, 500 кбит/сек (выбор пользователя, 64k по умолчанию)

Скорость передачи данных UART: 9600, 19200, 38400, 57600, 115200, 400k, 921k бод (выбор пользователя, 57600 по умолчанию)

Выходная мощность: 1 Вт (+ 30 дБм)

Чувствительность: >121 дБм при низкой скорости передачи данных, высокая скорость передачи данных (TBA)

Размер: 30 мм (ширина) x 57 мм (длина) x 12,8 мм (толщина)-включая РЧ-экран, радиатор и конечности разъема

Вес: 14,5 г

Крепление: 3 x винта M2.5, 3 x штыревые точки для припоя

Источник питания: + 5 V Номинальная мощность (+ 3,5 в мин, + 5,5 V max) ~ 800 ма пик на максимальной мощности

Темп. Диапазон: от-40 до + 85 градусов C, протестированный рабочий от-73 до + 123 градусов C.

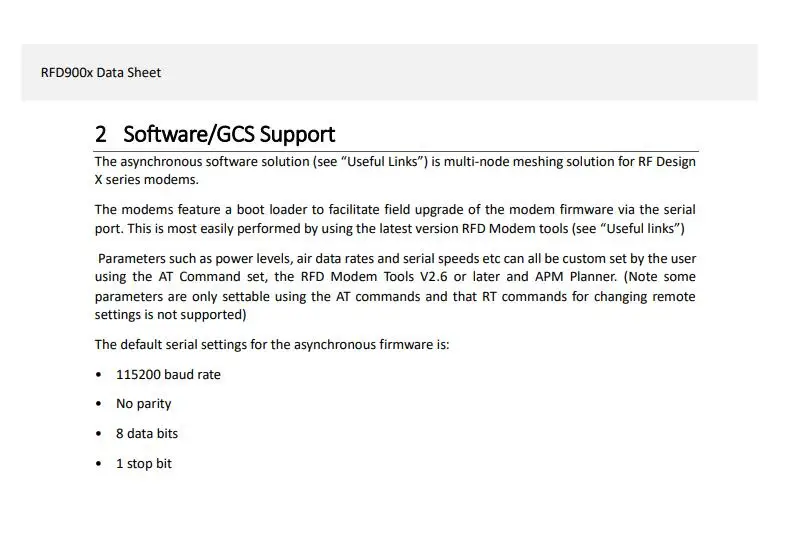

Программное обеспечение/Поддержка GCS:

Программное решение-это разработка с открытым исходным кодом под названием "SiK". Он был повторно выполнен в соответствии с новой архитектурной схемой процессора, доступной на 32-битном процессорном ядре ARM. Загрузчик и интерфейс доступны для дальнейшей разработки и обновления программного обеспечения модема через последовательный порт.

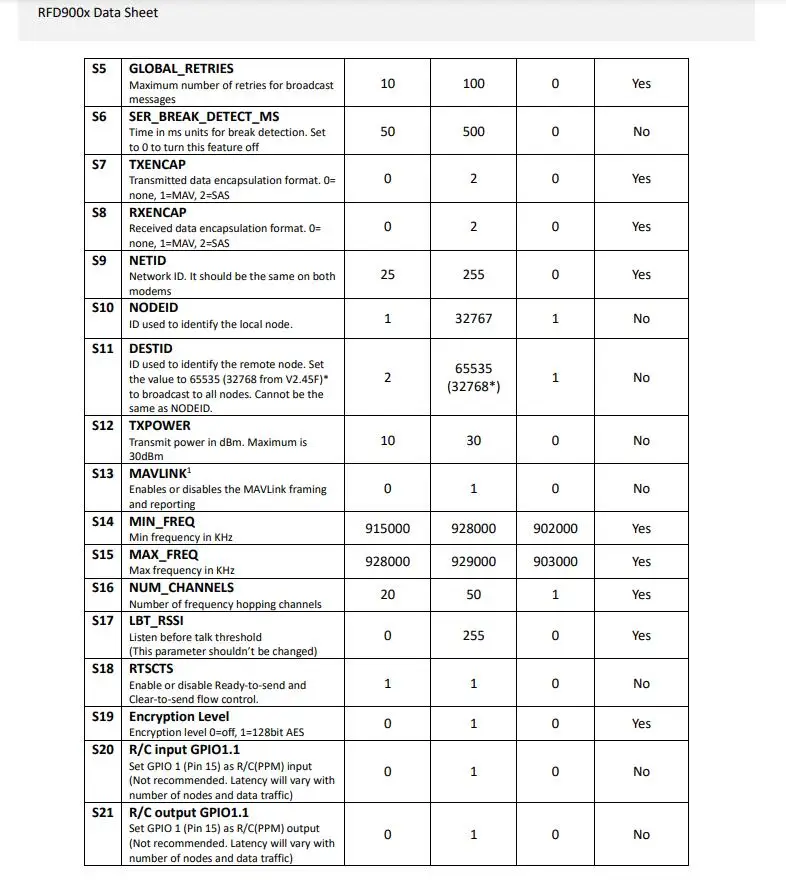

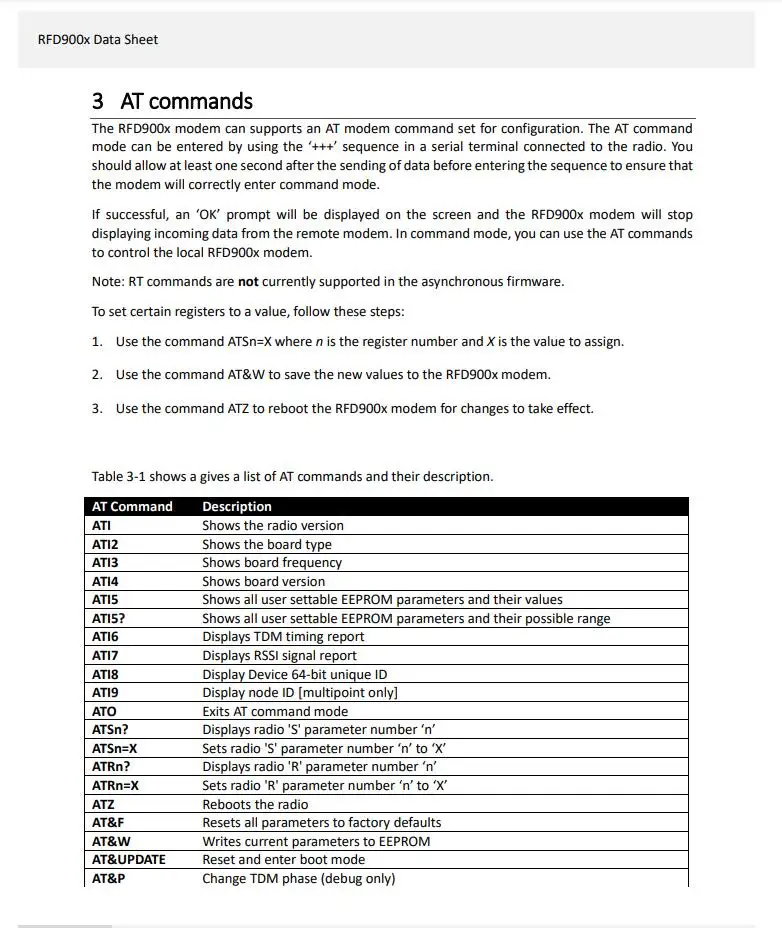

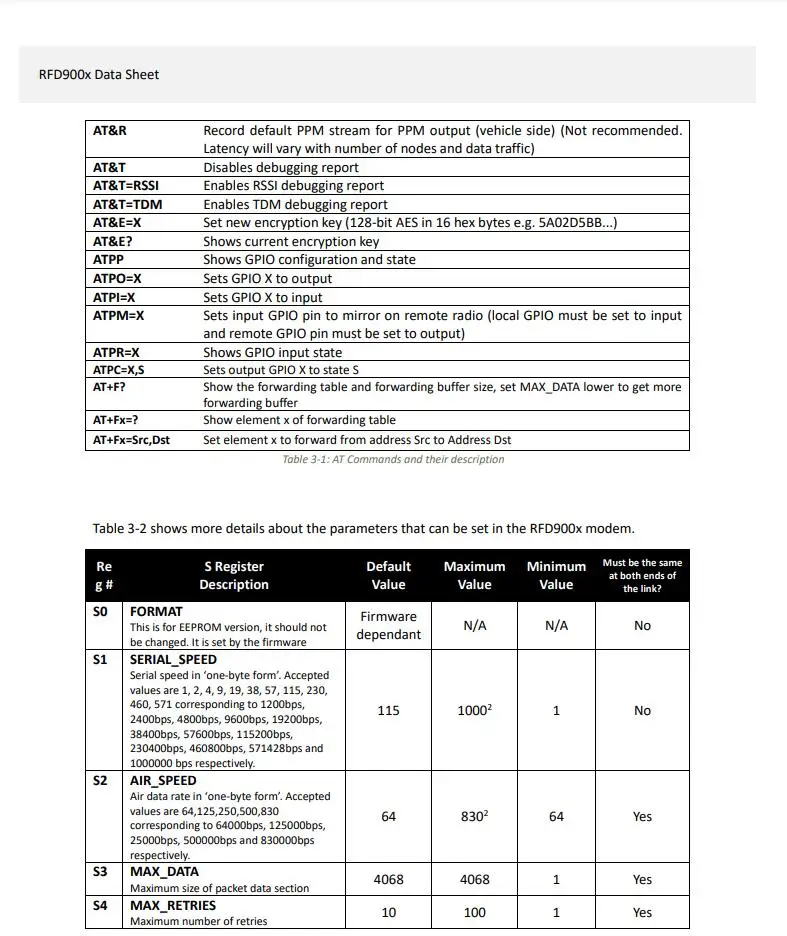

Большинство параметров настраиваются с помощью команд AT, например, скорость передачи (air/uart), диапазон частот, уровень мощности.

Интегрированная Поддержка настройки раций RFD900 поддерживается APM Planner.

Настройки по умолчанию: скорость передачи данных по воздуху 57600 БОД, N, 8, 1 и 64k.

Программное обеспечение функции включают в себя:

Частотный прыгающий спектр (FHSS)

Прозрачный последовательного соединения

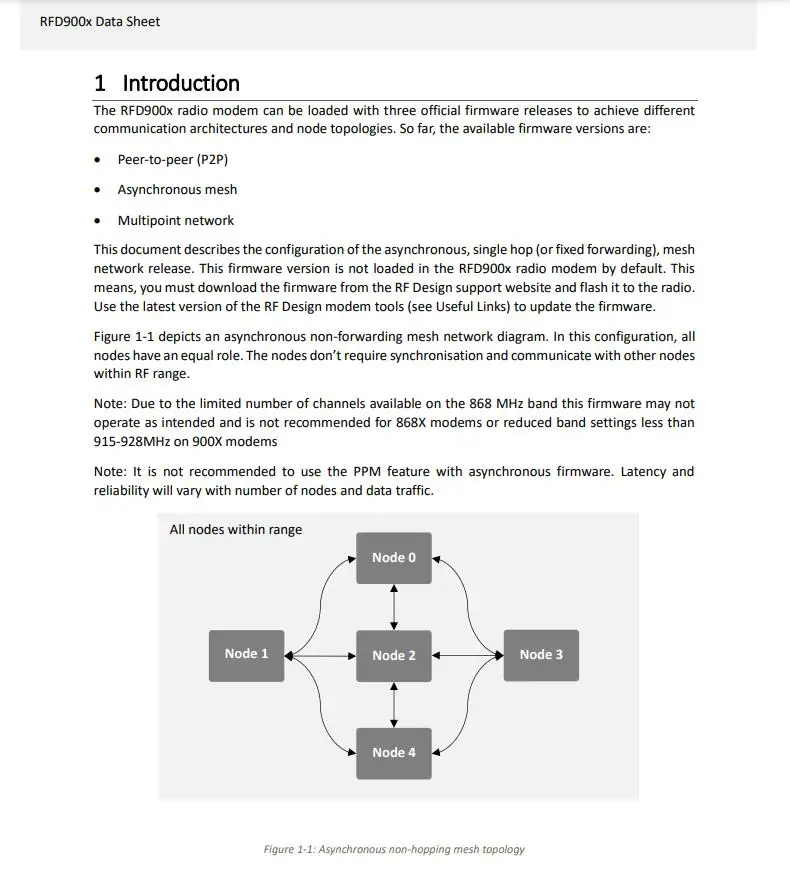

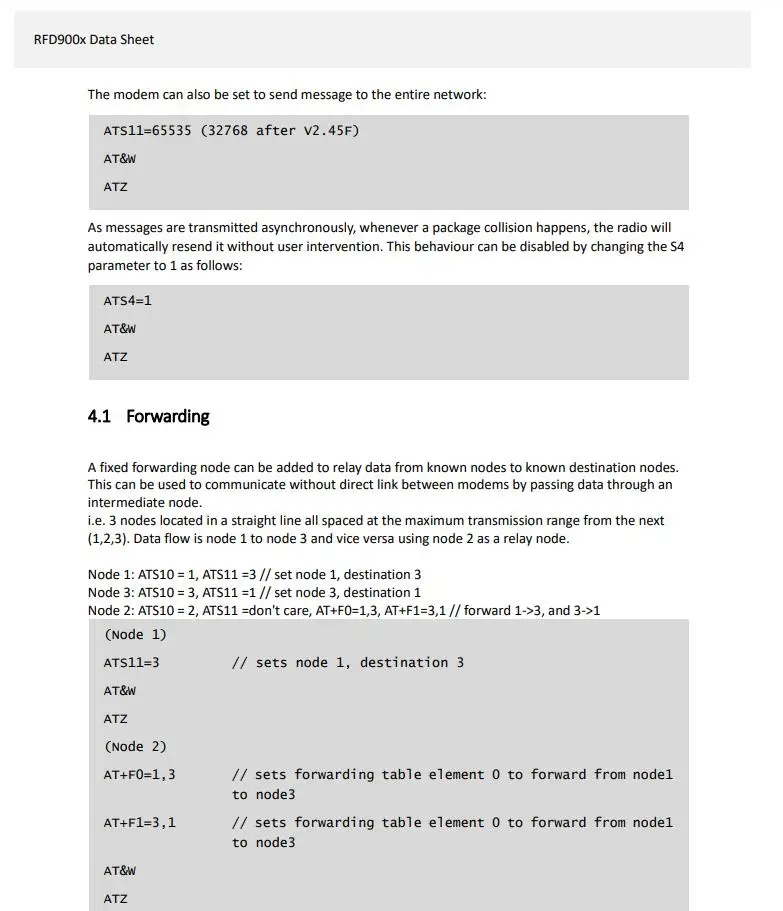

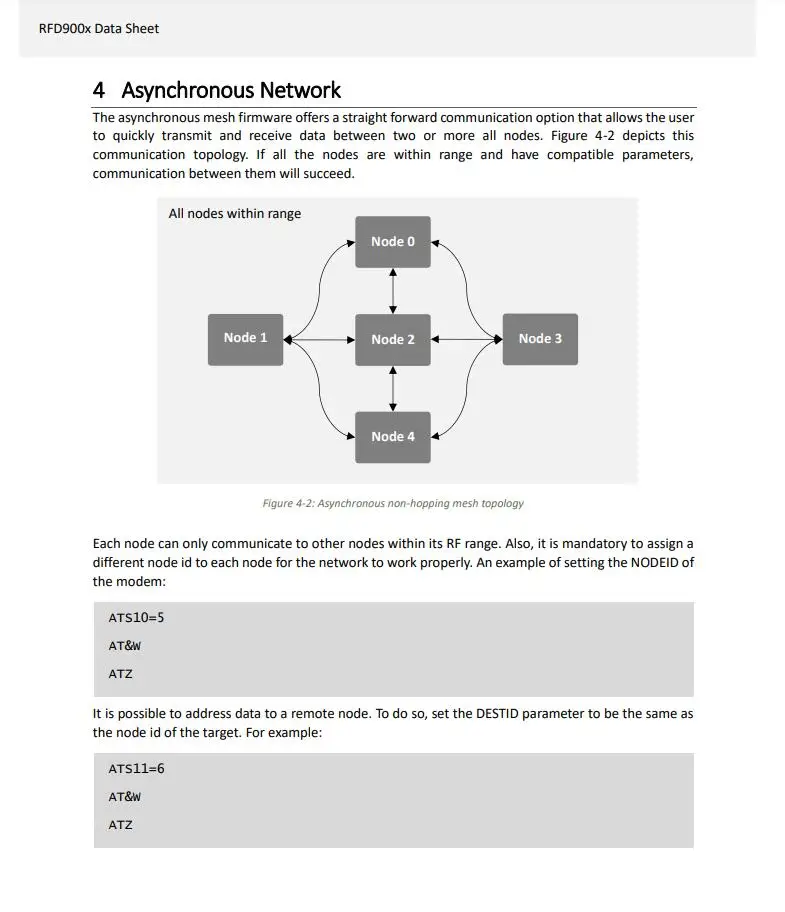

Точка-точка или многоточечная сеть

Настройка с помощью простых команд для локального радио, команды RT для удаленного радио

Пользовательские настраиваемые скорости последовательных данных и воздушные данные

Процедуры коррекции ошибок, каркас протокола Mavlink (выбор пользователя)

Отчет о состоянии радио Mavlink (локальный RSSI, удаленный RSSI, местный шум, удаленный шум)

Автоматическое переключение разнесенных антенн на пакетной основе в реальном времени

Автоматический контроль рабочего цикла на основе температуры радио, чтобы избежать перегрева

Соответствие:

RFD900 разработан, чтобы соответствовать следующим стандартам:

FCC часть 15,247 (частота скока и цифровой модуляции умышленных радиаторов)

AS/NZS 4268:2012 (радиооборудование и системы-устройства короткого радиуса действия)

Модем предназначен для системных интеграторов, которые будут интегрировать модем в свои собственные проекты и прототипы продукта. Пользователь несет ответственность за соответствие местных правил для радиопередатчиков.
