Икры BSL-GA55 с кабелем механизм для 0 м до 1,2 м Диапазон измерения линейный датчик положения Сенсор

Икры BSL-GA55 с кабелем механизм для 0 м до 1,2 м Диапазон измерения линейный датчик положения Сенсор

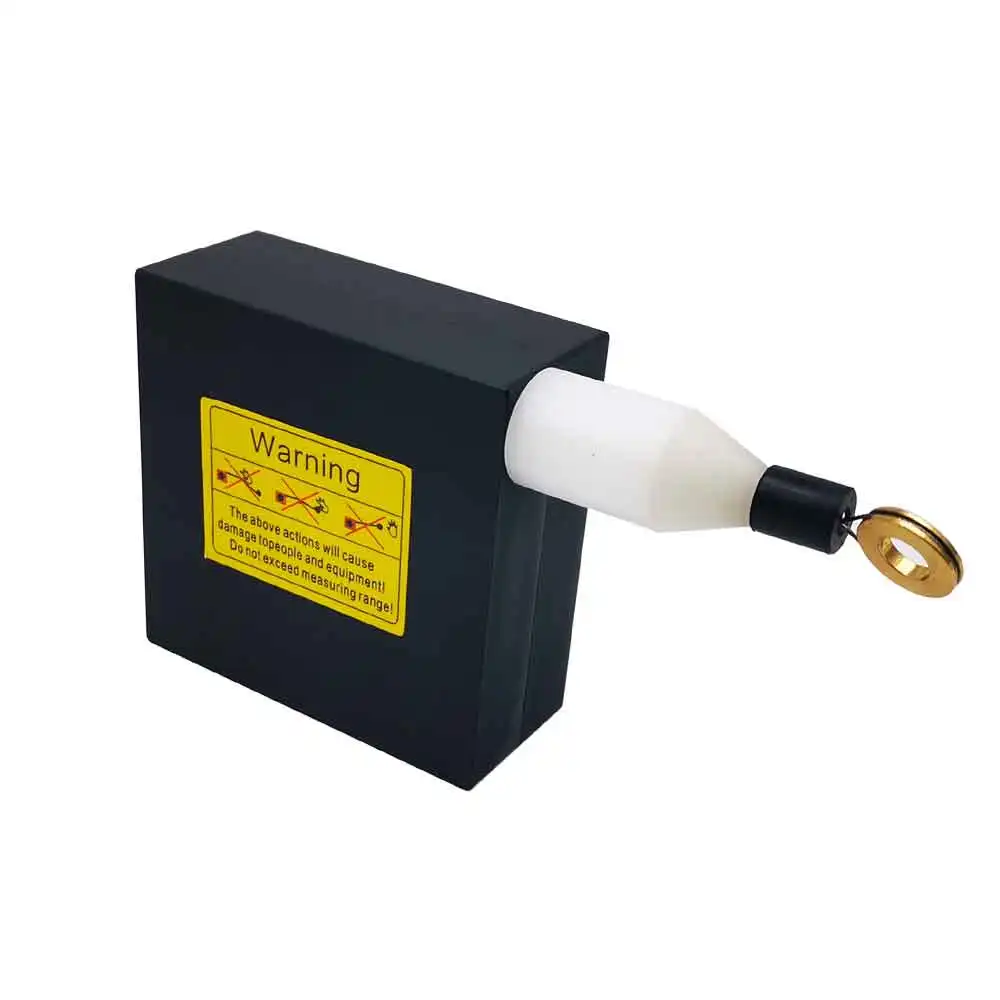

Экономическая версия BSL-GA55

Нажмите здесь, чтобы получить BSL-GA55 Видео установки

Технические данные

Продукт

Механизм вытяжки

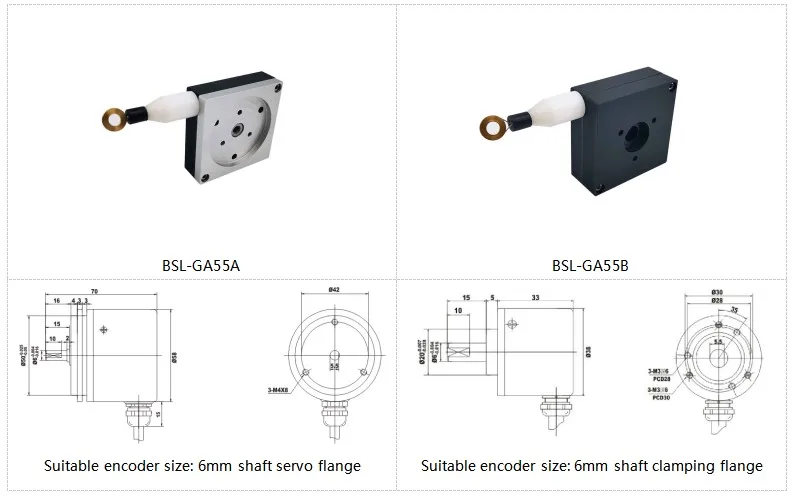

BSL-GA55A

Вытяжной механизм для сервофланца с 6 мм валом, диапазон измерения 0 М. .. 1,2 м

BSL-GA55B

Вытяжной механизм для зажимного фланца с 6 мм валом, диапазон измерения 0 М. .. 1,2 м

Примечание

Кодеры необходимо приобретать отдельно

Измерительная длина до

0 М. .. 1,2 м

Повторяемость

≤ 0,2 мм

Линейность

≤ ± 2 мм

Гистерезис

≤ 0,5 мм

Вес

80 г (без кодировщика)

Материал (веревка)

Высокогибкий 304 веревка из нержавеющей стали

Материал корпуса

Алюминиевый сплав

Окружность барабана

150 мм

Сила retractile spring

1 Н. .. 1,4 N1)

Диаметр (веревка)

0,5 мм

Ускорение

5 м/см²

Разрешение

Для определения разрешения системы используйте следующую формулу:

Вытягивающаяся длина кабеля на круг/шаги на круг = разрешение комбинации волоконно-проводного кодировщика

Рабочая температура

-30 °C. .. + 70 °C

IP код корпуса

IP50

Жизнь

Тип. 5000000 круг2) 3)

·1) это значение измеряется при температуре окружающей среды 25 °C. При изменении температуры значение может отличаться ..

·2) Среднее значение зависит от шаблона нагрузки.

·3) Срок службы зависит от типа нагрузки. К влияющим факторам относятся: условия окружающей среды, условия установки, используемый диапазон измерения, скорость движения и ускорение.
