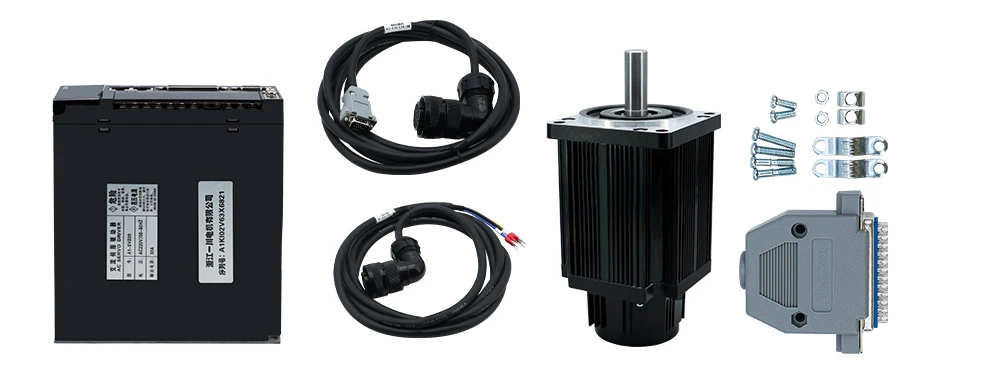

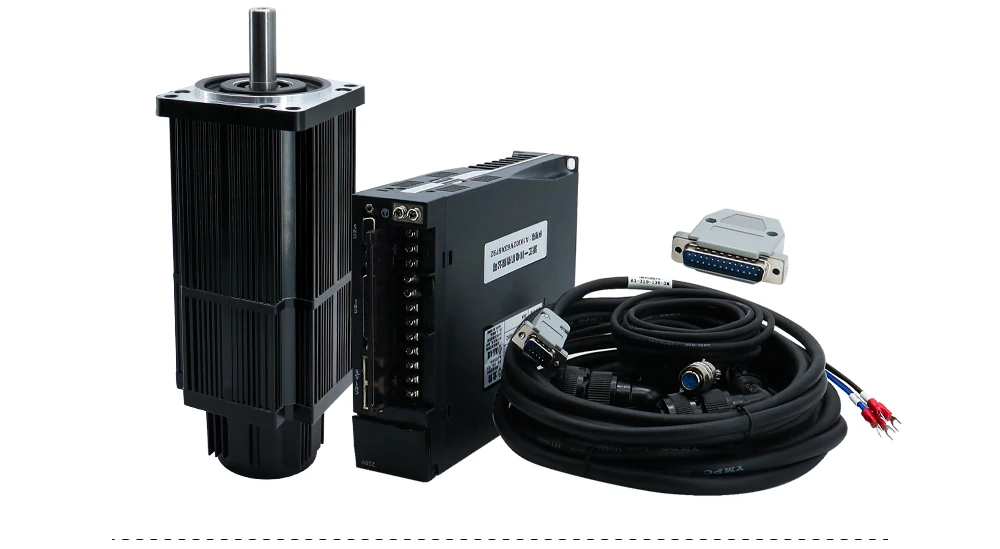

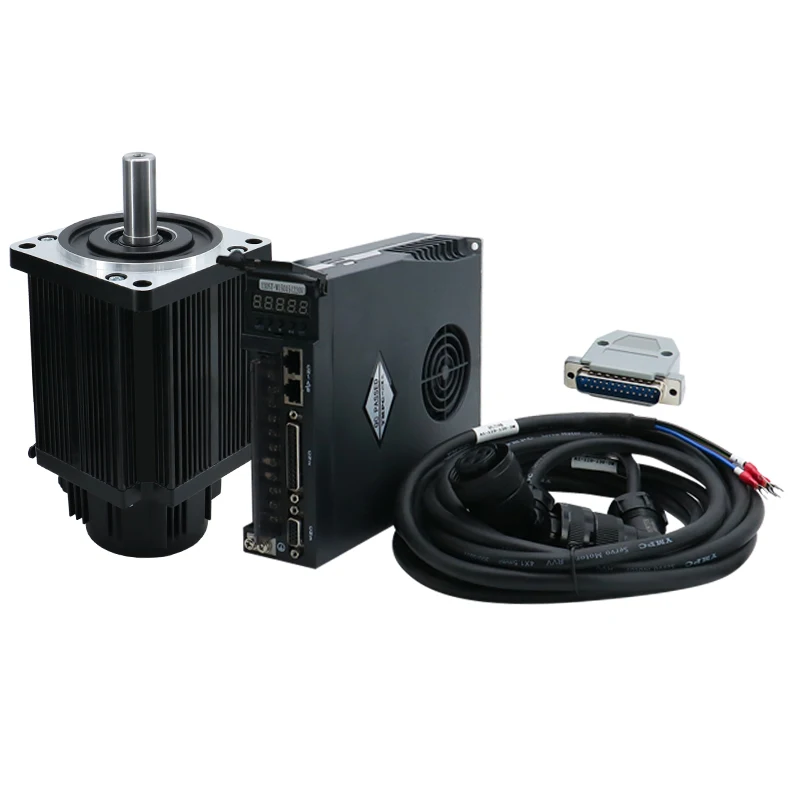

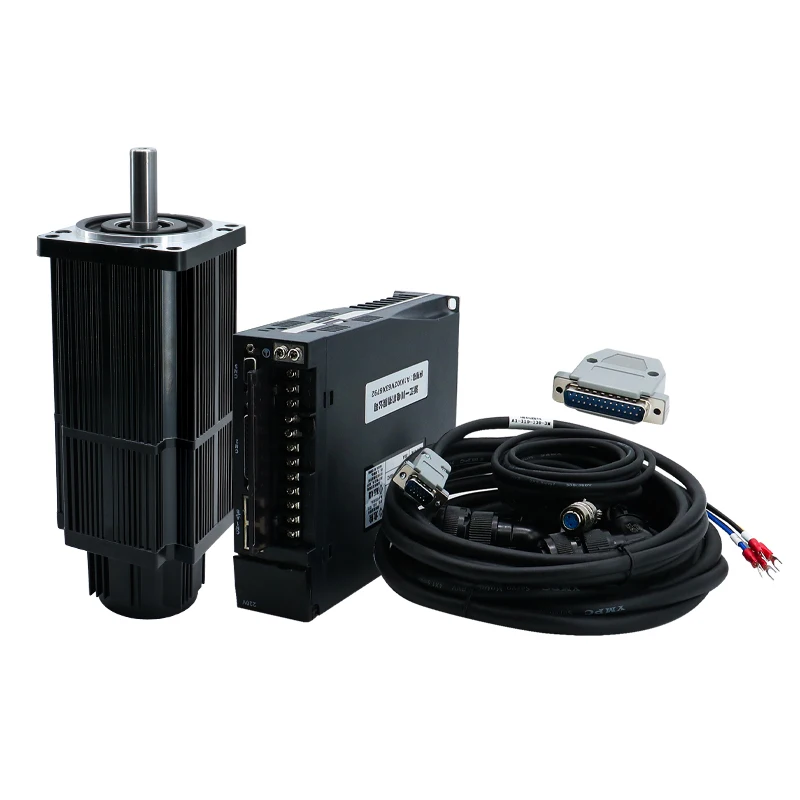

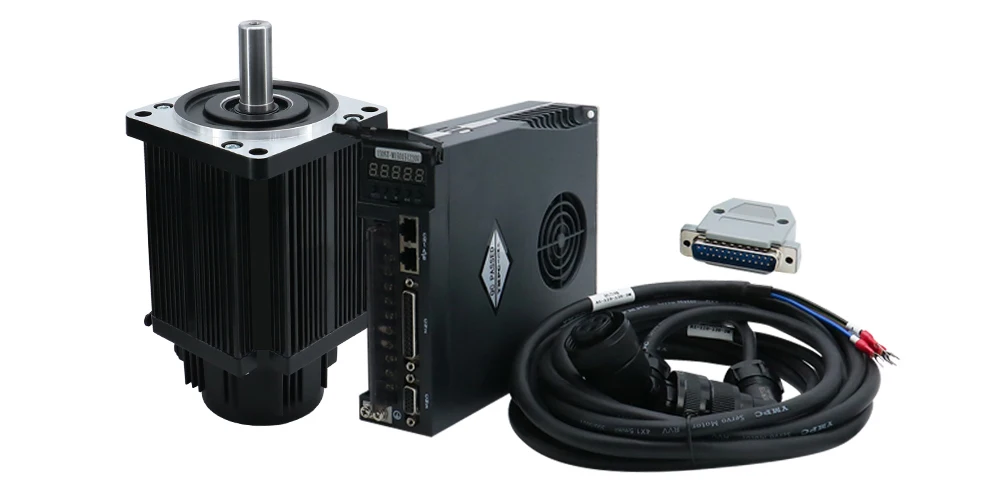

1 * Сервопривод переменного тока
1*110 серводвигатель
Примечание: Руководство отправлено по электронной почте
BREAK: без перерыва
1*3 м/5 м/8 м моторный кабель
1*3 м/5 м/8 м кодирующего устройства
Примечание:
1. Стабильная производительность и быстрый отклик
2. Усовершенствованный процесс отвода тепла
3. Применим к различному автоматическому оборудованию

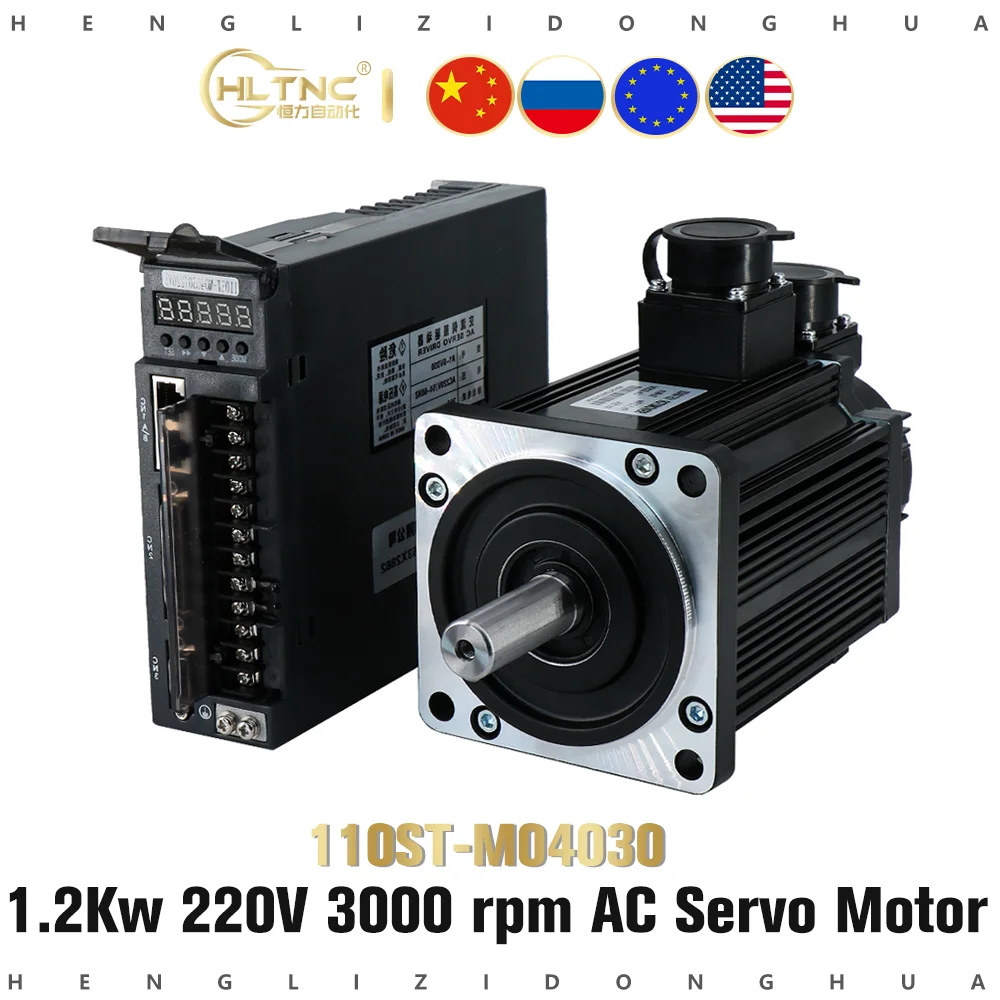

Модель двигателя
110ST-M04030
Номинальная мощность (кВт)
1,2
Номинальное напряжение (В)
220
Номинальный ток (A)
5,0
Номинальная скорость (об/мин)
3000
Номинальный крутящий момент (Н. М)
4
Пиковый крутящий момент (Н. М)
12
Постоянное напряжение (В/1000 мин)
54
Коэффициент крутящего момента (Н. М/А)
0,8
Инерция ротора (кг. МЗ)
0,54*10 ^-4
Сопротивление линии (Ω)
1,09
Линейная индуктивность (mH)
3,3
Электрическое время постоянного (мс)
3,0
Вес (кг)
5,5
Номер линии кодировщика (PPR)
2500
Класс изоляции
Класс B(130 ℃)
Клаcс безопасности
IP65
Работа в условиях окружающей среды
Температура: -20 ℃ ~ + 50 ℃
Влажность: ниже 90% относительной влажности
Обмотку электродвигателя и бараньей кожи
Обмотки провода нагрузки
U (красный)
V (желтый)
W (синий)
PE (желто-зеленый/черный)
Штекер серийный номер
1
2
3
4
Кодер штепсельной вилки
Сигнал подводящего провода
5V
С напряжением 0 В
Модель B +
В виде буквы Z
U +
Z +
U-образный
A +
V +
W +
V-образный вырез
A-
В в-режиме
W-
PE
Штекер серийный номер
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1

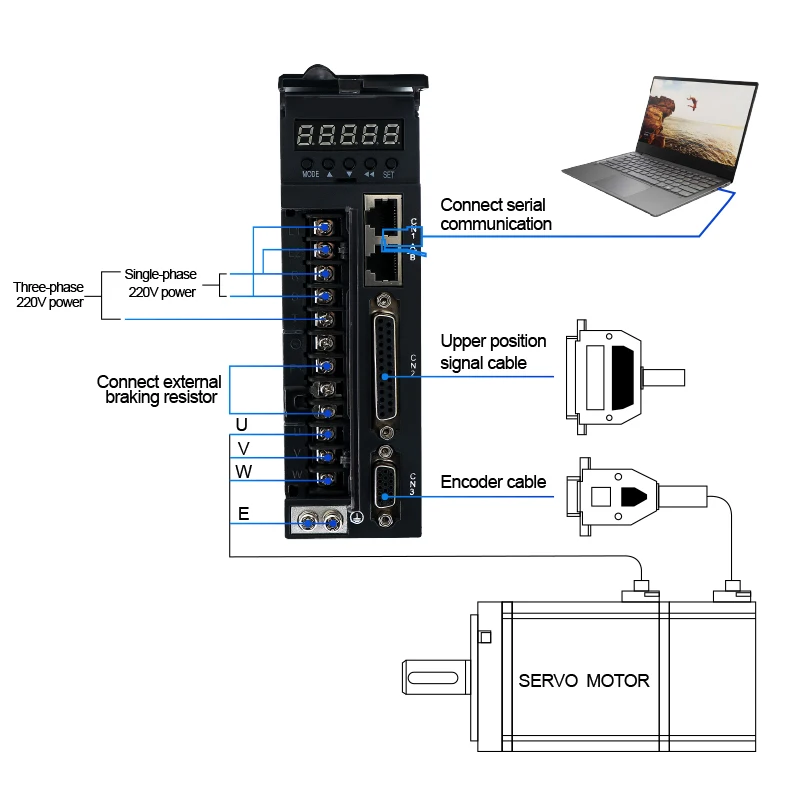

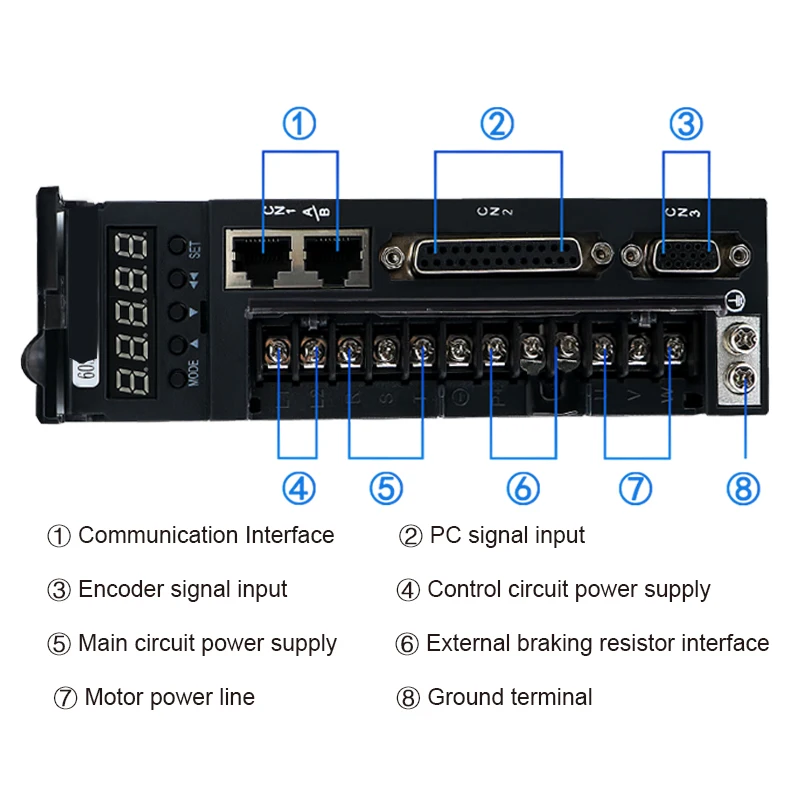

Подходит для: ① интерфейс связи
② Входного сигнала
③ Датчик сигнала
④ Блок питания цепи управления
⑤ Источник питания основной цепи
⑥ Внешний Тормозной резистор интерфейс
⑦ Световой индикатор двигатель линия электропередачи
⑧ Клемма заземления
Кнопка
Названия кнопок
Особенности
Режим
Режим клавиша выбора
1. Режим переключения
2. Вернитесь на верхний уровень
Номер увеличивает ключ
Увеличьте количество, Длинные принцессы имеют повторяющийся эффект
Уменьшение ключ
Уменьшение количества, длительное нажатие имеет повторяющийся эффект
Переключения
Клавишу Shift
Курсор переключения
Набор
Кнопка ОК
1. Подтвердите настройки
2. Настройка конечных параметров
Примечание: если все 5 знаков после запятой на экране дисплея мигают, это греет, что сигнал тревоги генерируется, будильник должен быть очищен, прежде чем драйвер может работать нормально.

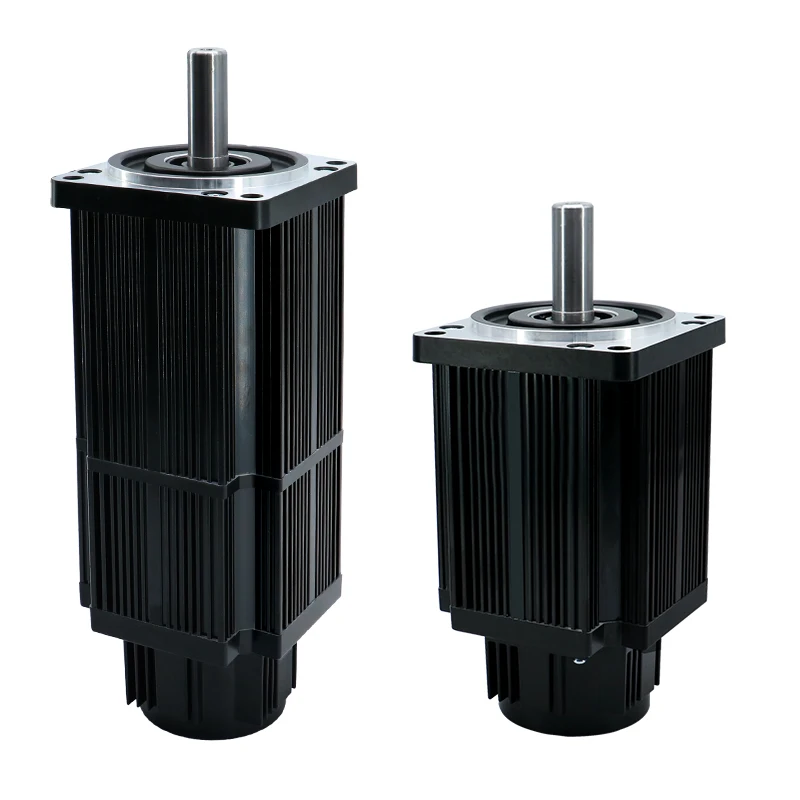

Без тормозов
С тормозом
