Описание:

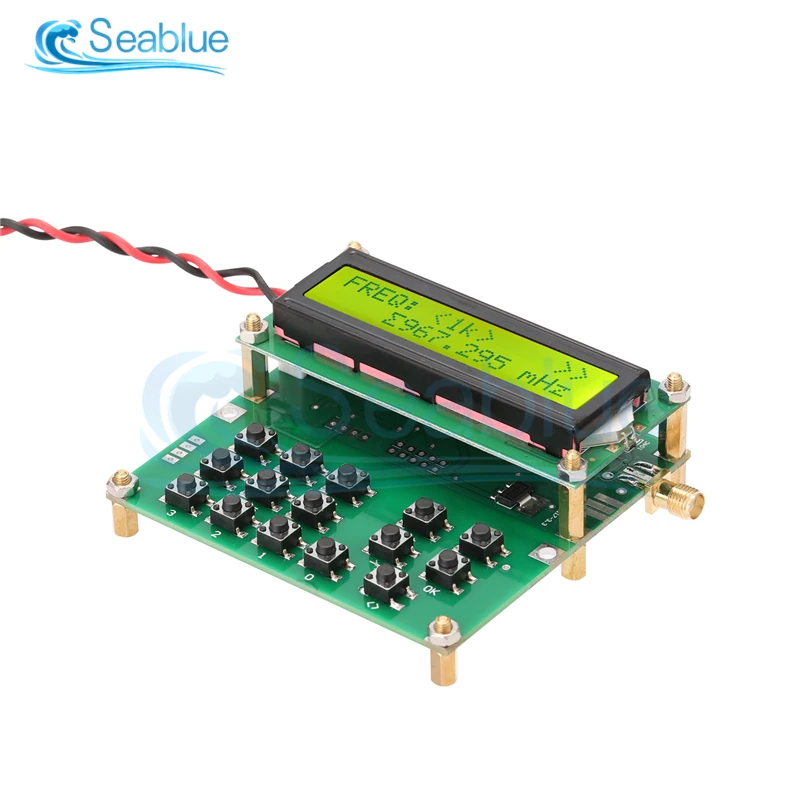

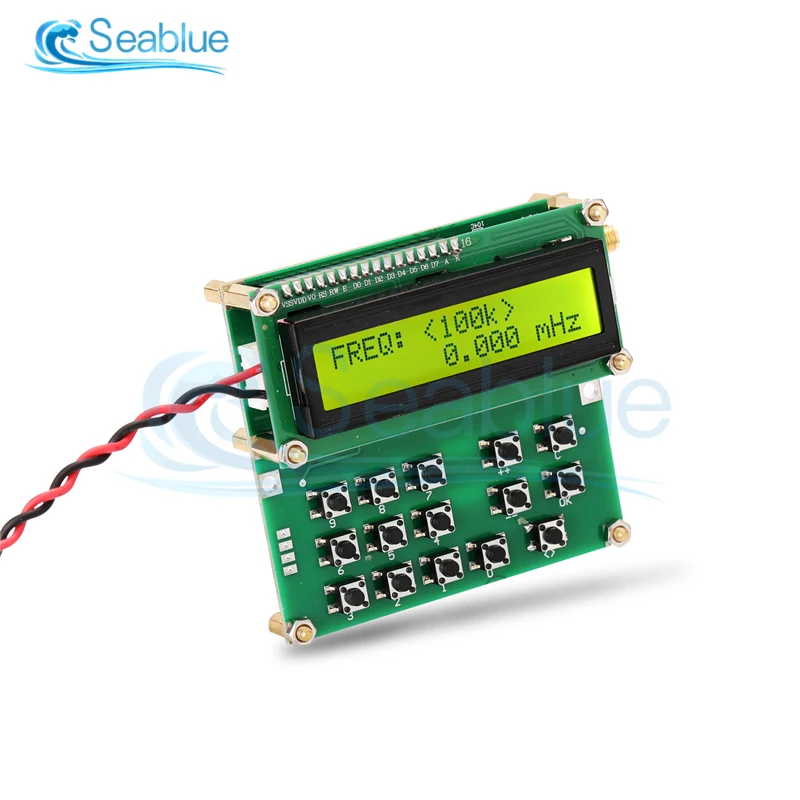

Эта клавиатура работает с 15 кнопками ppt, 0 ~ 9 клавишами чисел, 10, «+» и «-» для регулировки частоты использования, также производит выходное поведение, короткое нажатие кнопки «+ +» или «--» добавляет 1 кГц или минус 1 кГц к выходу частоты. Нажатие «+ +» или «--» более 1 секунды приведет к непрерывному или непрерывному вычитанию режима сканирования. Шаг 1 кГц на 35 МГц ~ 138 МГц; 138 МГц шаг 10 кГц на ~ 550 мгц и 100 кГц на 550 МГц ~ 4000 МГц. Чтобы завершить сканирование, просто нажмите кнопку + +-или кнопку «ok». Кнопка ok-это кнопка управления выходом. Нажмите, чтобы запустить. Нажмите еще раз, чтобы остановить передачу. Поведение излучения, вызванное + + или -- нужно нажать OK дважды, чтобы завершить передачу. Этот продукт будет отображаться> в правом верхнем углу дисплея, когда происходит выходное излучение. Ключ C завершит передачу и частота будет нулевой.
Шаговый <> ключ, используемый для непрерывного и непрерывного вычитания режима сканирования для легкой регулировки, шаг выбора цикла «1K», «10K», «100K», «1M», хотя и не очень полезно, но и небольшое улучшение, В V1.01 доска до тех пор, пока клавиатуру на отверстие сварки 3,3 k резистор и PPT нажмите кнопку, чтобы включить полный улучшение (по сравнению с клавиатурой доска схема, очень простой), таким образом, купить AVR ISP скачать на Taobao линия загружает нижний слой нового MCU, И есть новый базовый исходный код и. Шестигранный файл на сетевом диске. Предохранитель C9EF не является неправильным.
Спецификация:
Тип изделия: генератор сигналов
Питающее напряжение: DC 4,5 V-5,5 V
Ток в режиме ожидания: менее 25 мА
Ток излучения: менее 150 мА
Выходное сопротивление: 50 Ом
Диапазон выходной частоты: 35 МГц-4000 МГц
Выходная мощность: 1 кГц-8 кГц

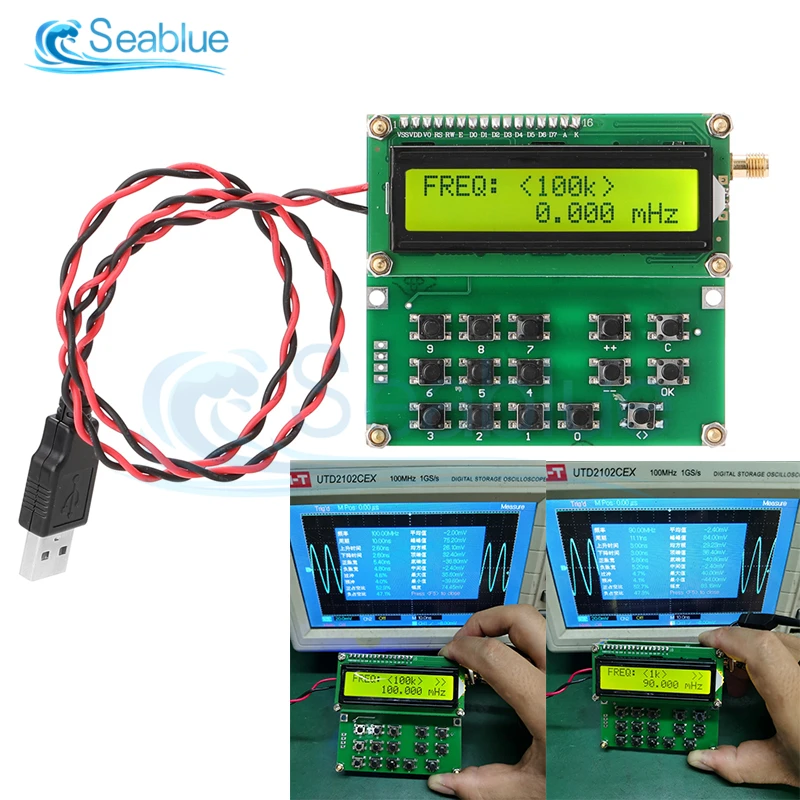

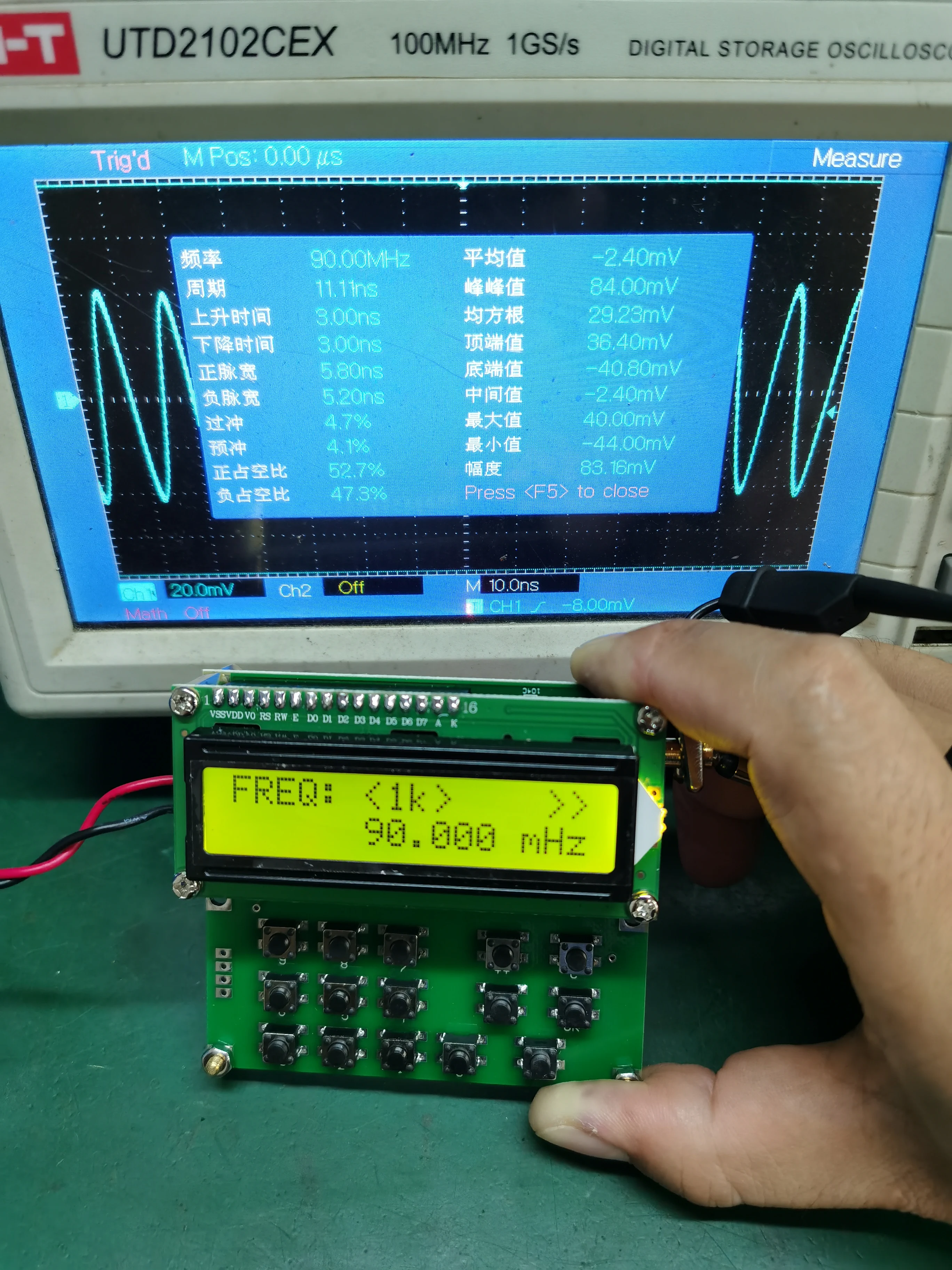

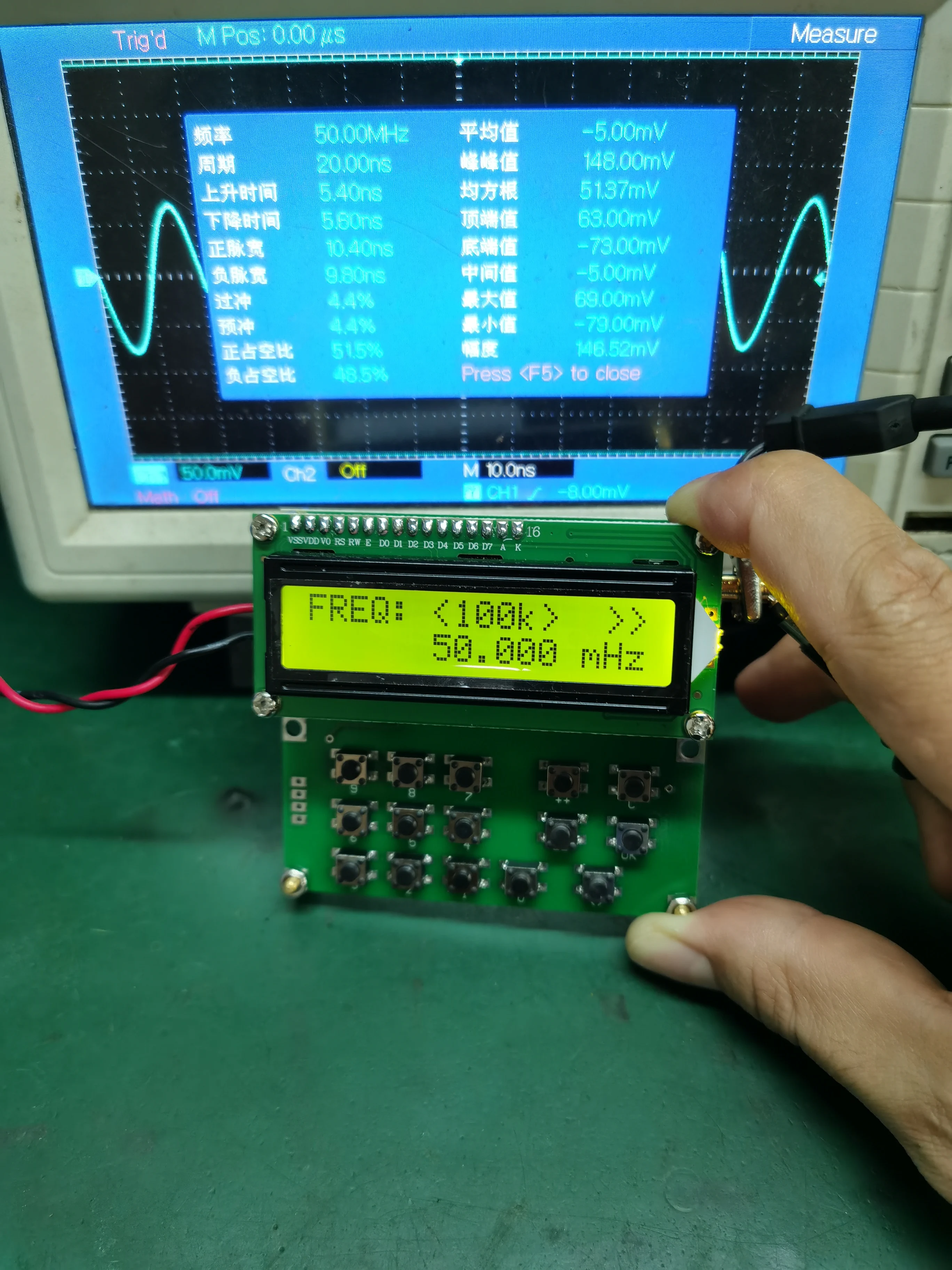

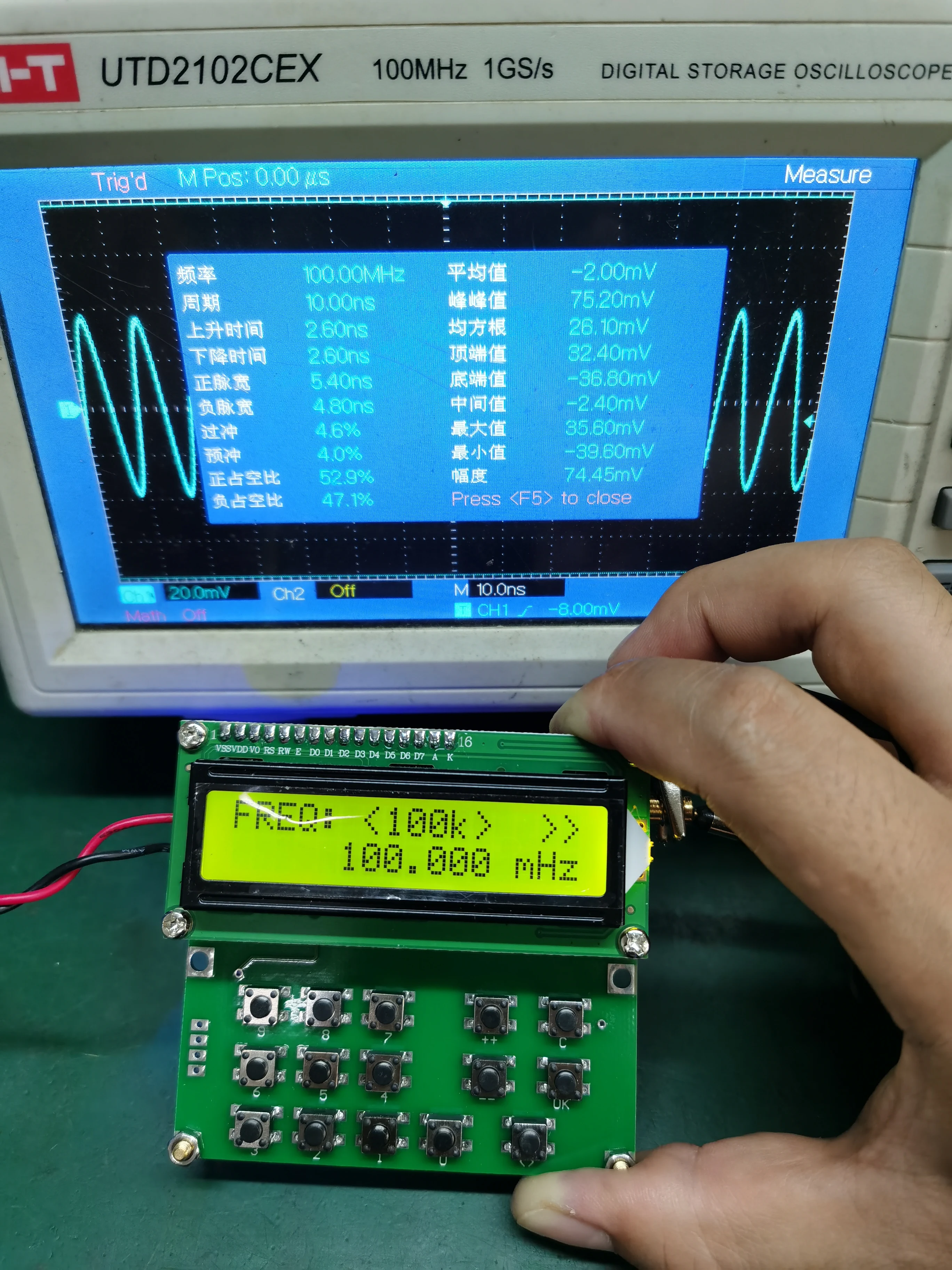

Выходная мощность: -1dBm (W) @ 150MHZ (тестовая мощность абсолютное значение) около 1 mW
Посылка включает в себя:

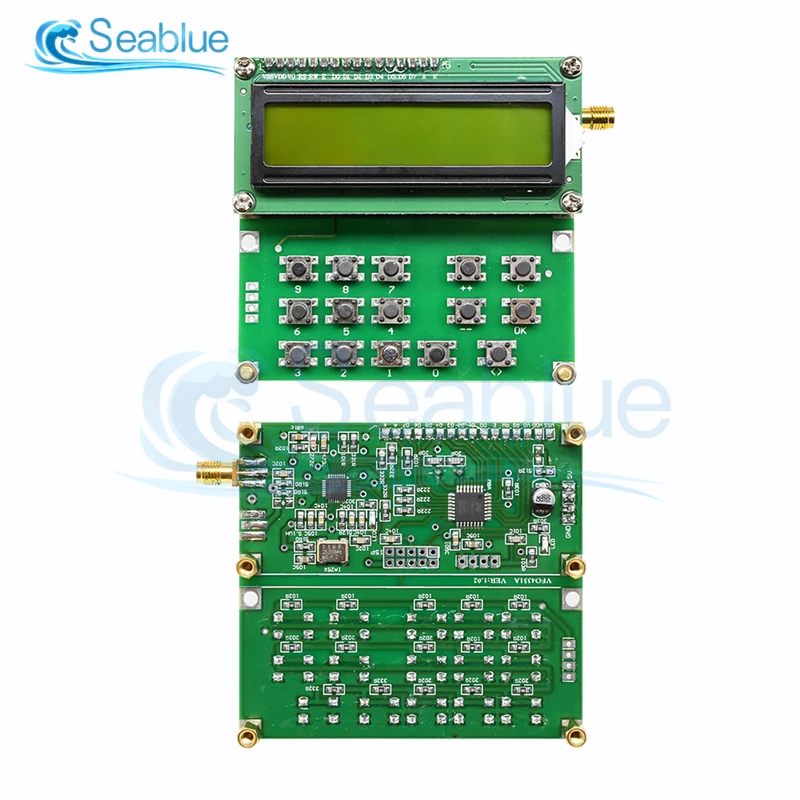

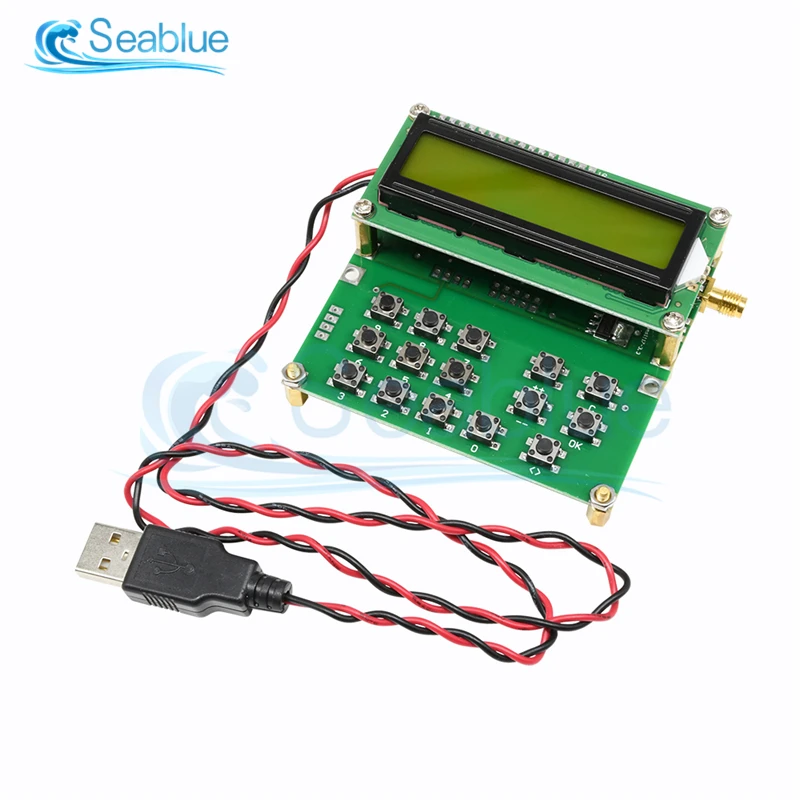

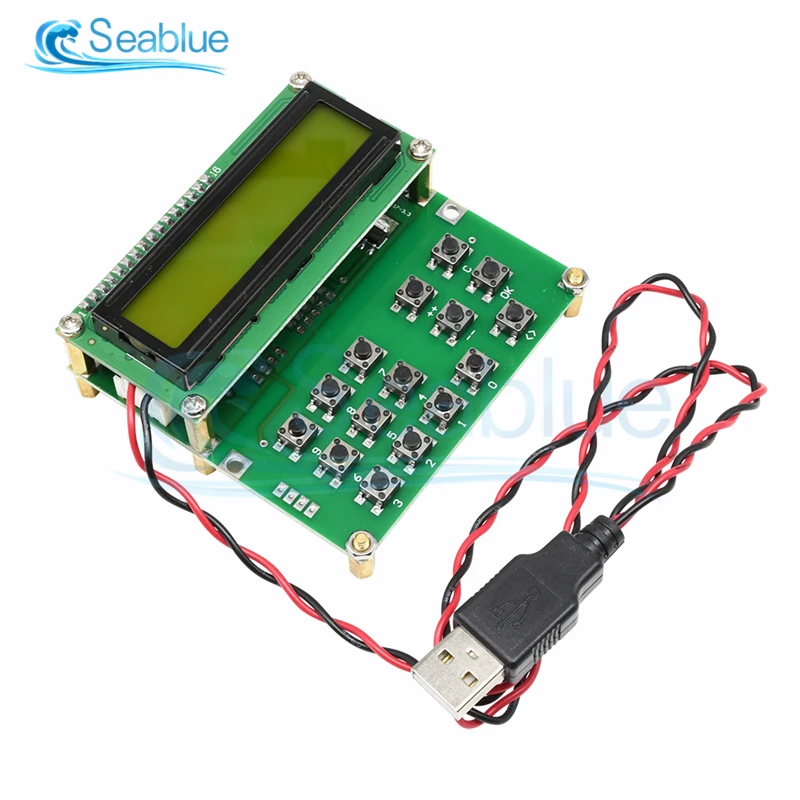

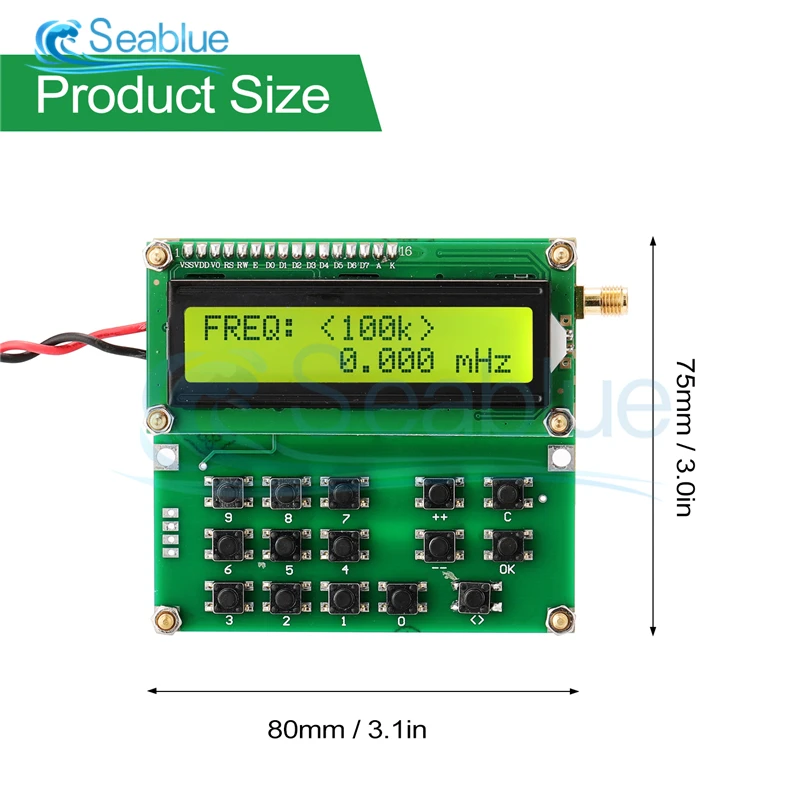

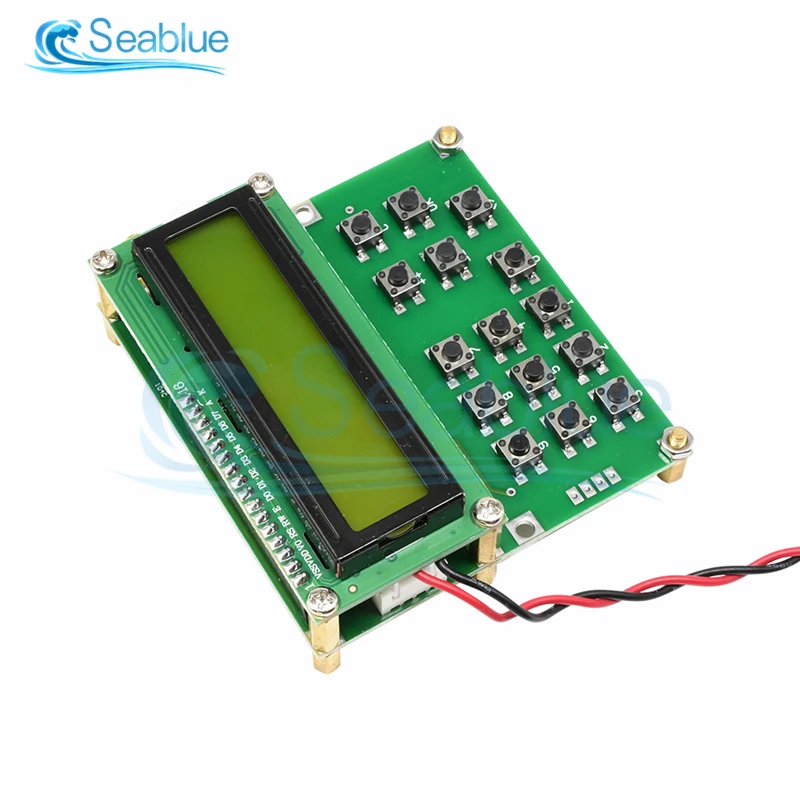

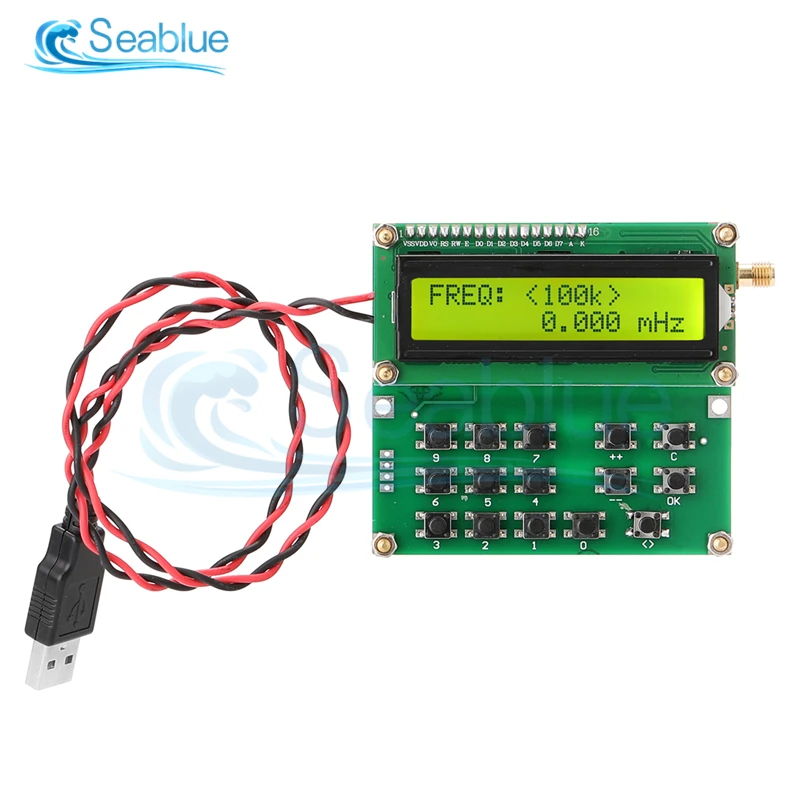

1 * ADF4351 VFO генератор сигналов
