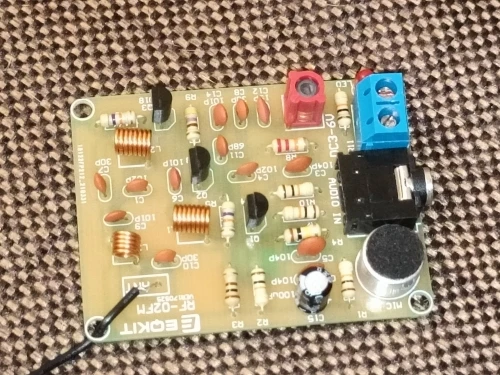

Печатная плата модулятора FM-радио, 88-108 МГц

Вот Руководство:

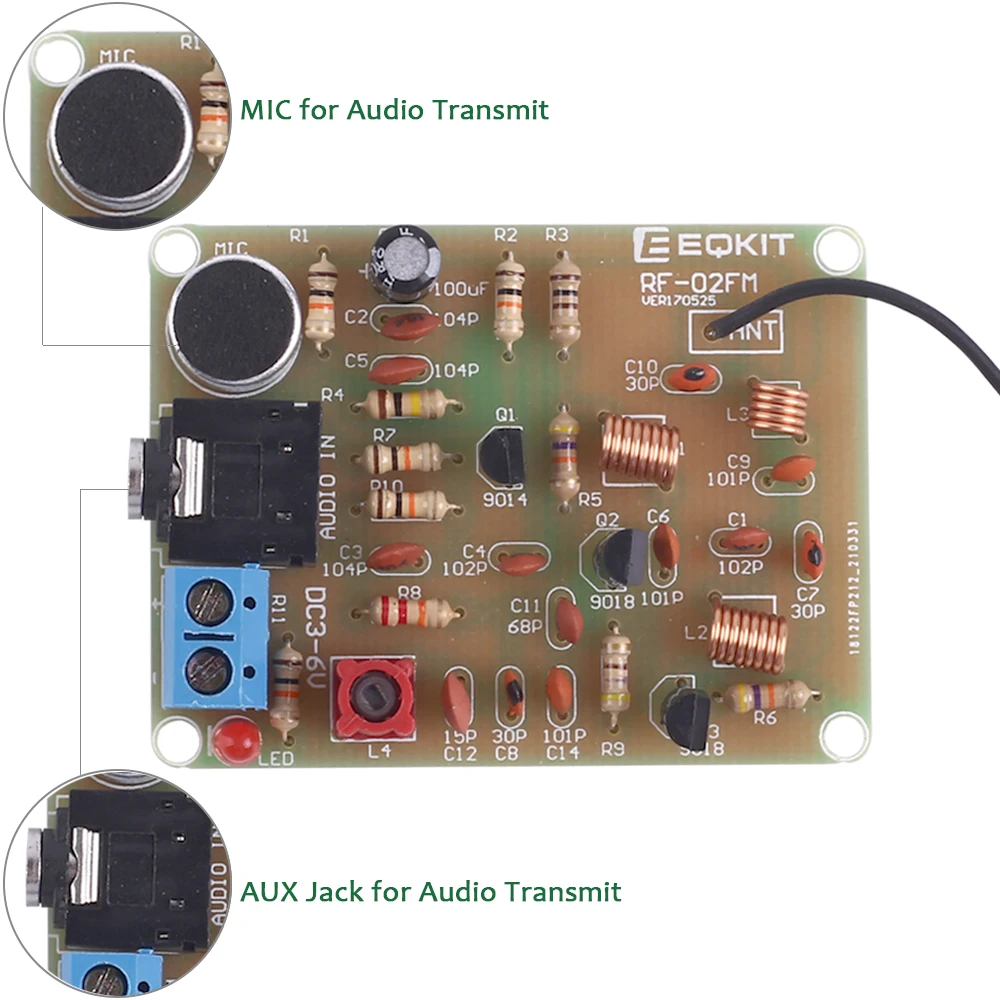

http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/12232.pdf

http://attach01.oss-us-west-1.aliyuncs.com/IC/DIY-Manual/GY18041.pdf

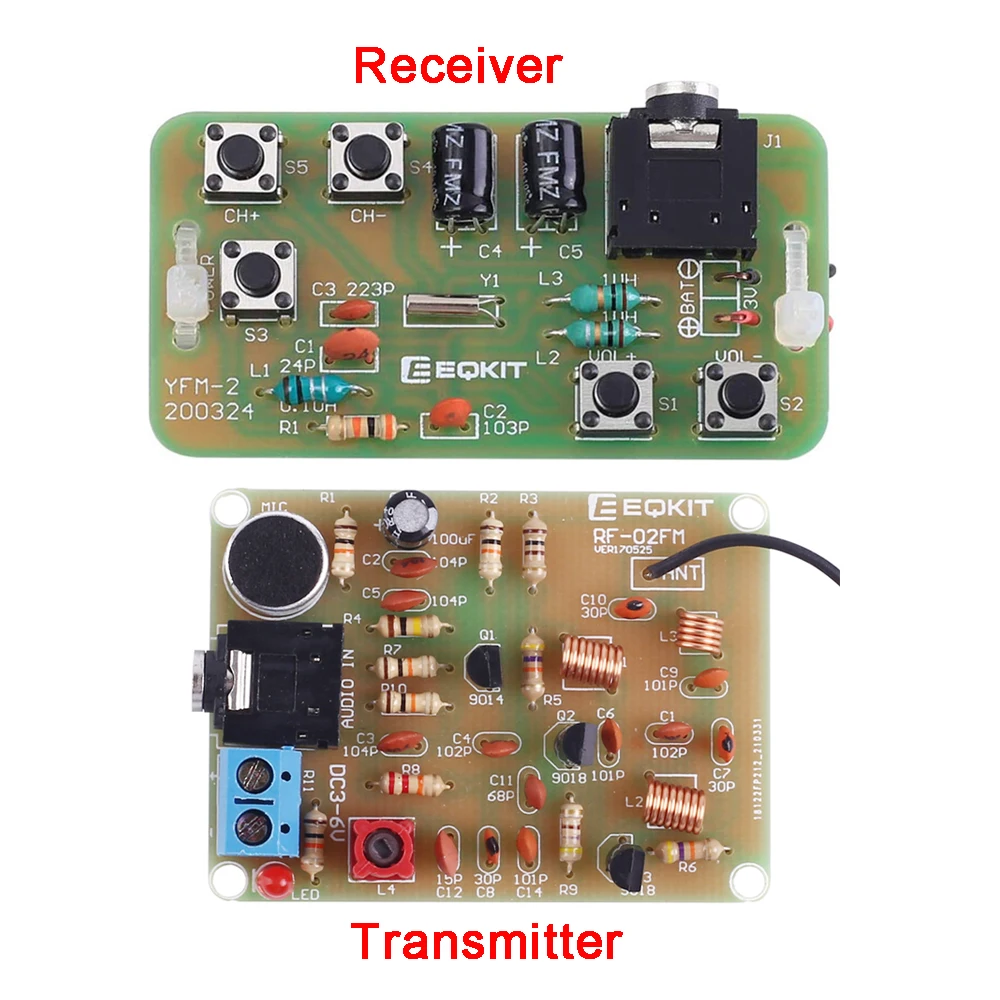

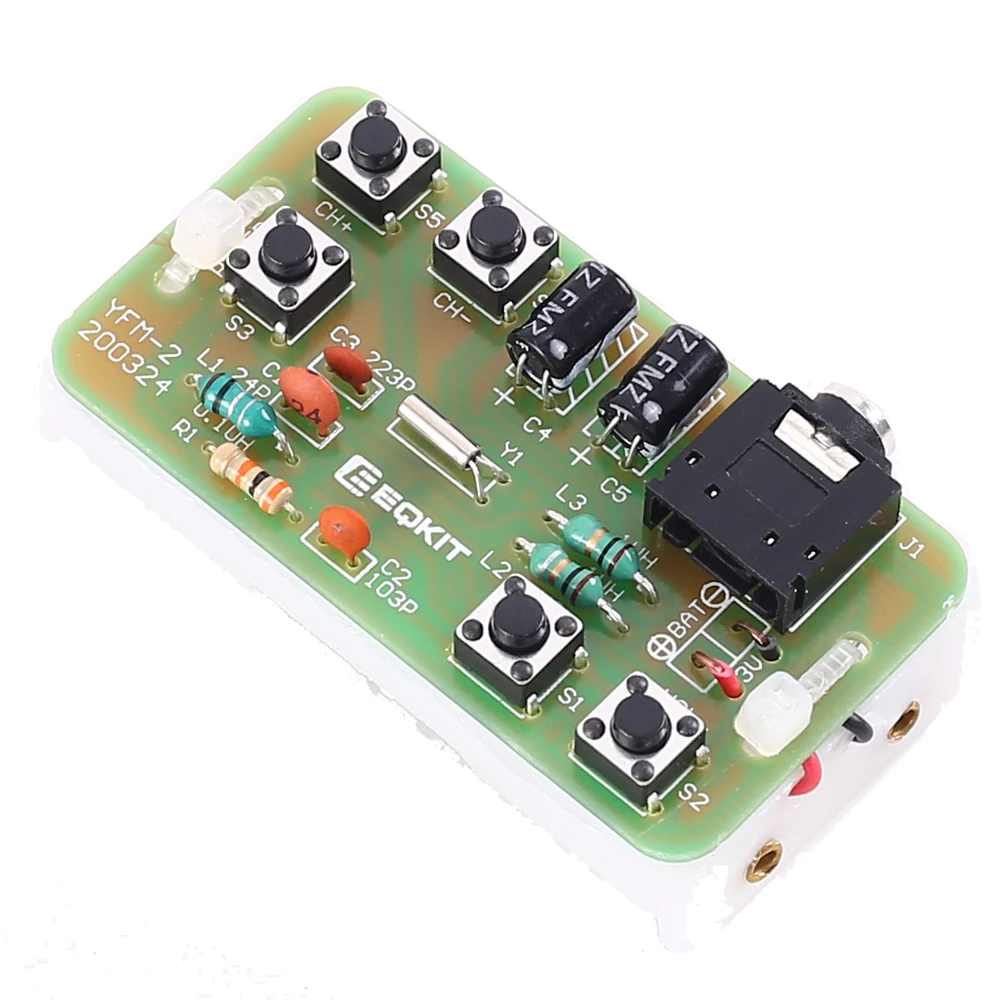

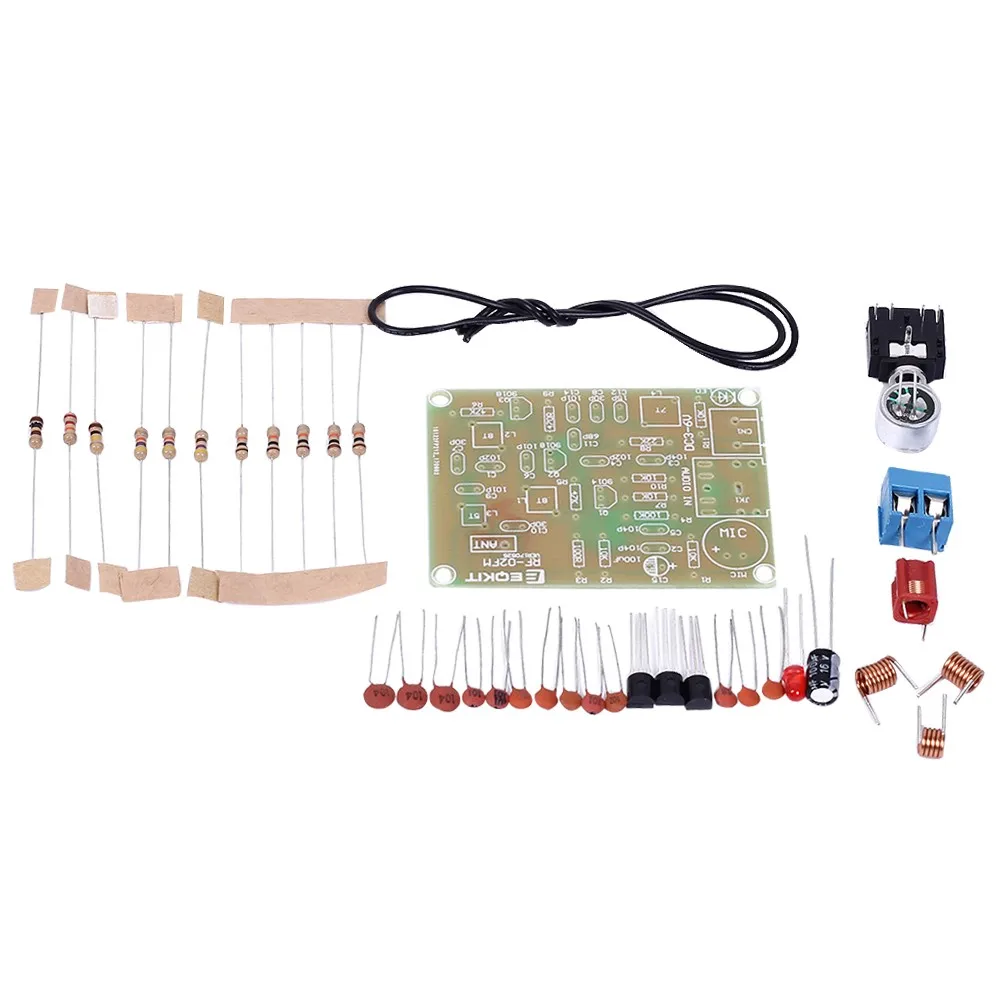

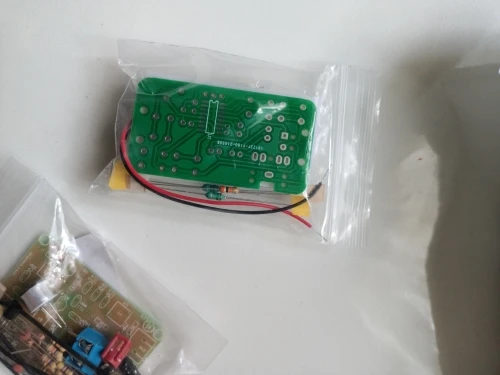

88-108 МГц DIY Kit FM радио передатчик и модуль приемника частотная модуляция стерео приемная печатная плата

Примечание: Пожалуйста, не используйте аккумулятор 18650, если это не повредит изделие.

Описание:

-YFM-2 радиосхема очень проста.

-Общее количество компонентов не превышает 19.

-Хотя количество компонентов невелико, оно включает в себя два типа компонентов: SMD и DIP, которые подходят для новичков и друзей, которые хотят практиковать пайки SMD компонентов.

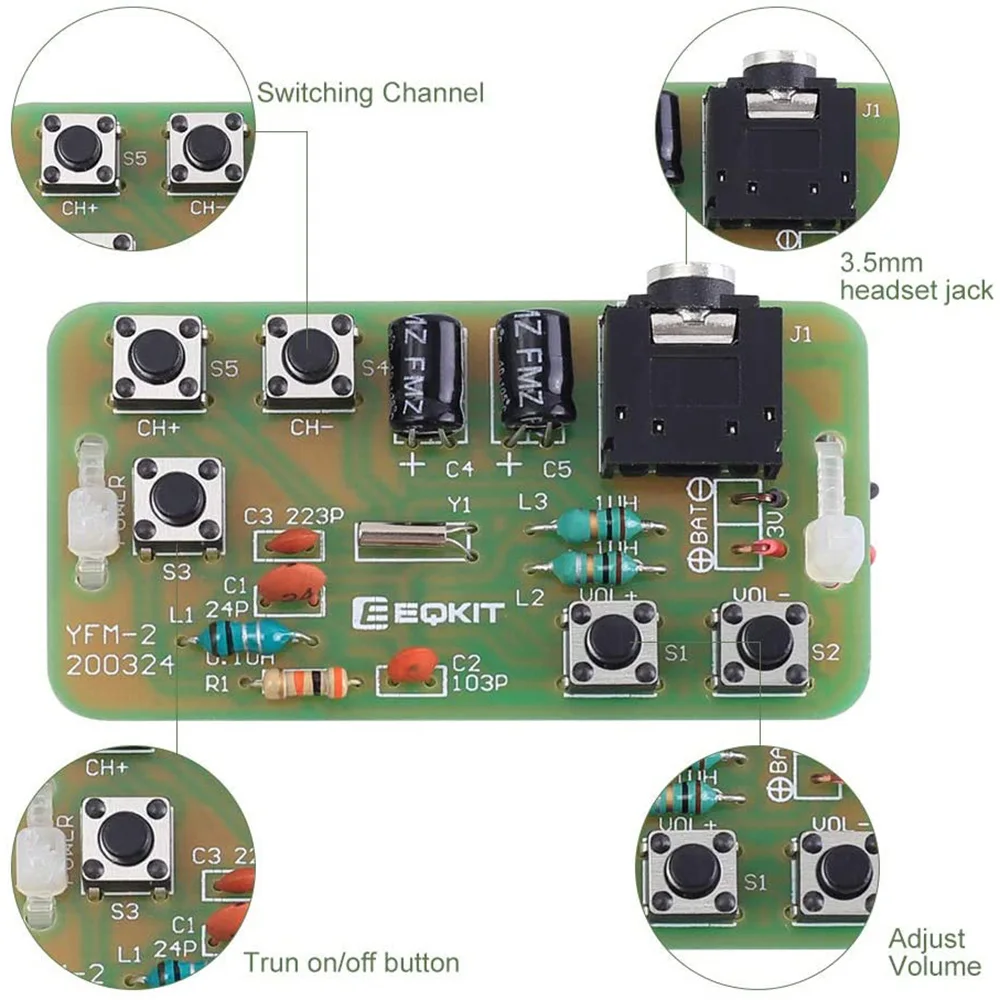

Особенности:

1>. Встроенная цифровая автоматическая схема управления коэффициентом усиления (AGC)

2>. Поддержка Глобального частотного диапазона 76-108 МГц

3>. Ручная сварка DIY

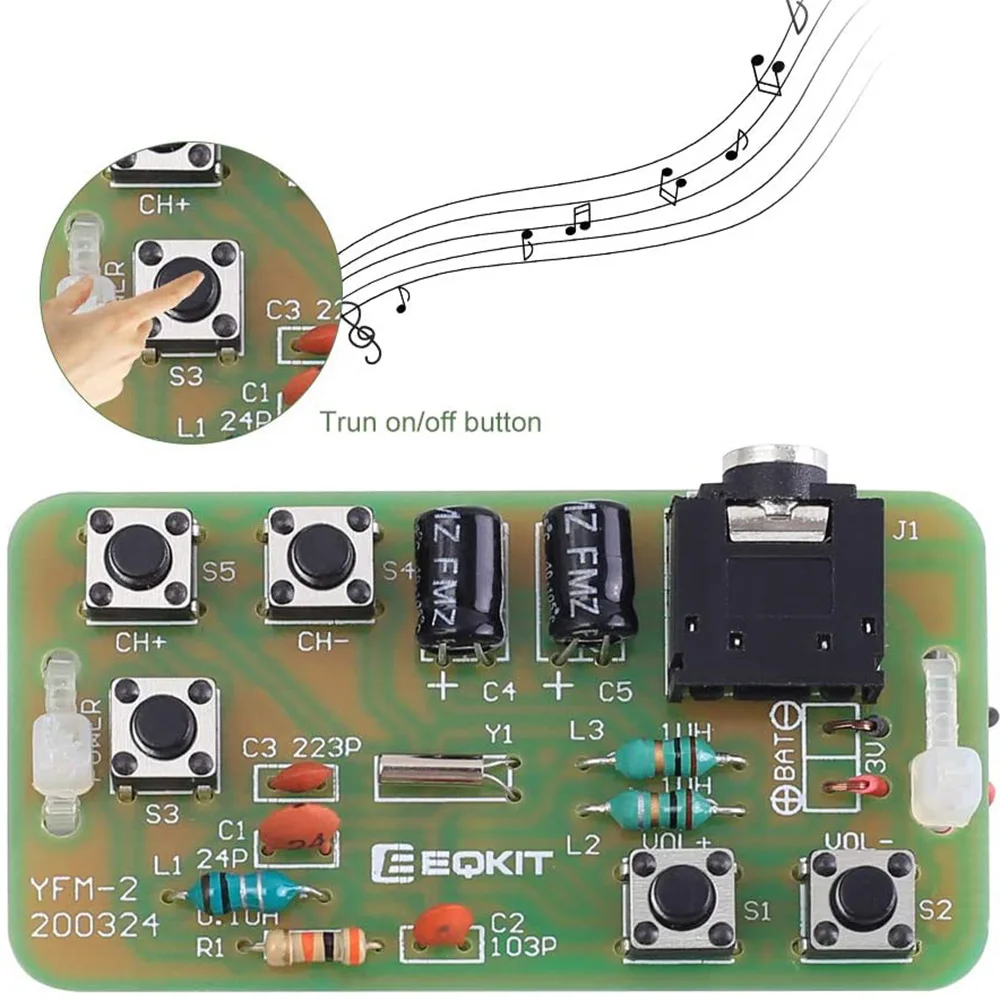

4>. Простой и простой в эксплуатации

5>. Поддержка функции радиопамяти

Параметр:

1>. Название товара: FM стерео радио модуль DIY Kit

2>. Режим товара: YFM-2

3>. Рабочее напряжение: 3 В постоянного тока

4>. Рабочий ток: 19 мА

5>. Рабочая частота: 76-108 МГц

6>. Выходное сопротивление: 32 Ом

7>. Рабочая температура:-40 ℃ ~ 85 ℃

8>. Рабочая влажность: 0% ~ 95% относительной влажности

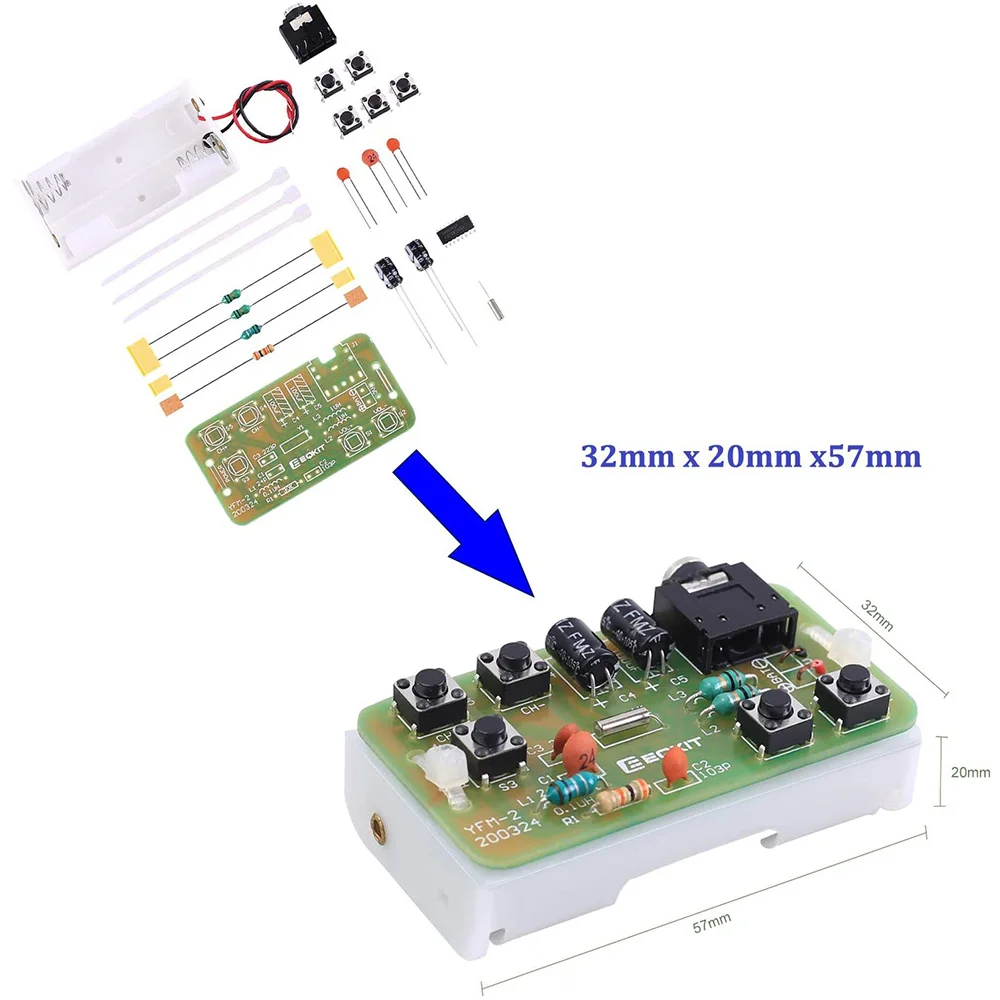

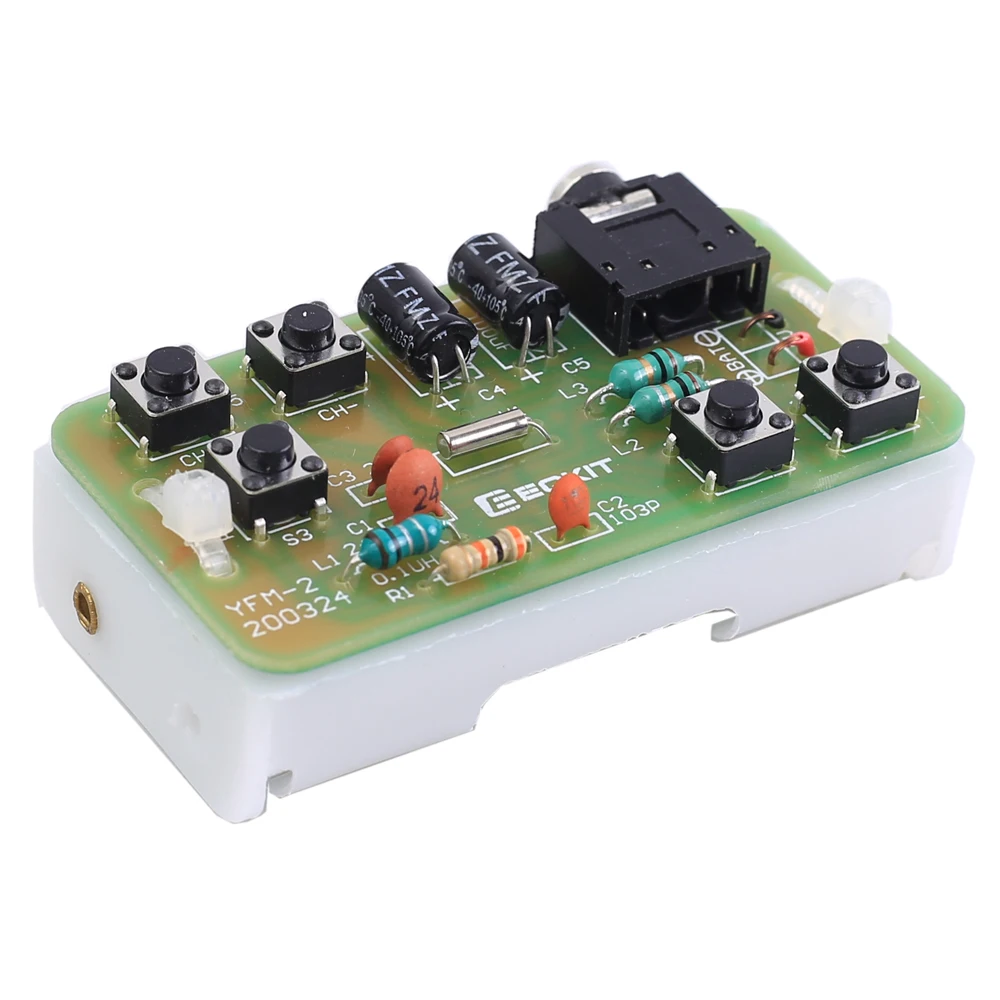

9>. Размер (установлен):57*32*20 мм

Применимо:

1>. Обучение сварочным навыкам

2>. Студенческая школа

3>.DIY производство

4>. Дизайн проекта

5>. Электронная конкуренция

6>. Дизайн выпускного

7>. Коллекция ремесел

8>. Украшение дома

9>. Сувенирная коллекция

Советы по установке:

1>. Пользователю необходимо сначала подготовить сварочный инструмент.

2>. Пожалуйста, будьте терпеливы до завершения установки.

3>. Посылка-это набор «сделай сам». Его необходимо завершить установкой пользователем.

4>. Паяльник can't touch компоненты в течение длительного времени (1,0 секунды), в противном случае это может привести к повреждению компонентов.

5>. Обратите внимание на положительные и отрицательные компоненты.

6>. Строго запрещено короткое замыкание.

7>. Установка сложных компонентов предпочтительно.

8>. Убедитесь, что все компоненты находятся в правильном направлении и в правильном месте.

9>. Настоятельно рекомендуется прочитать руководство по установке перед началом установки!

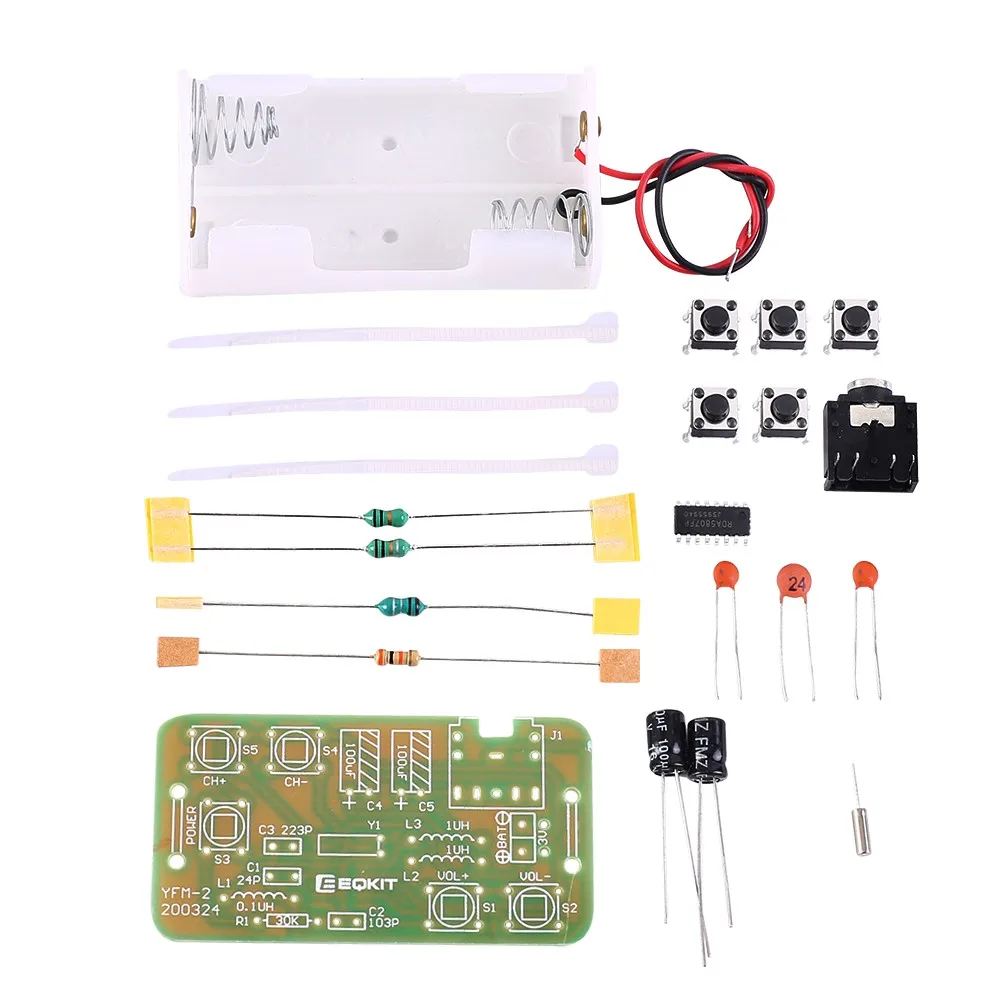

Шаги установки (пожалуйста, будьте терпеливы, установите!):

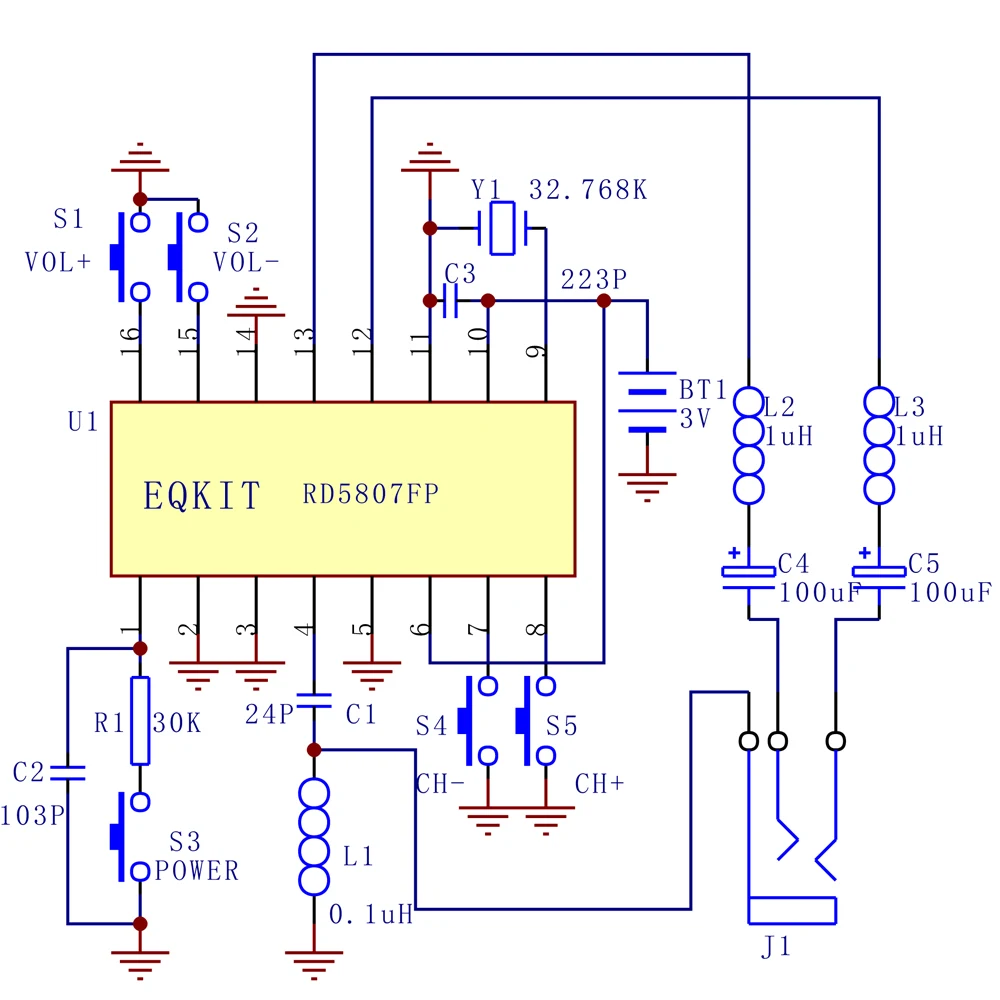

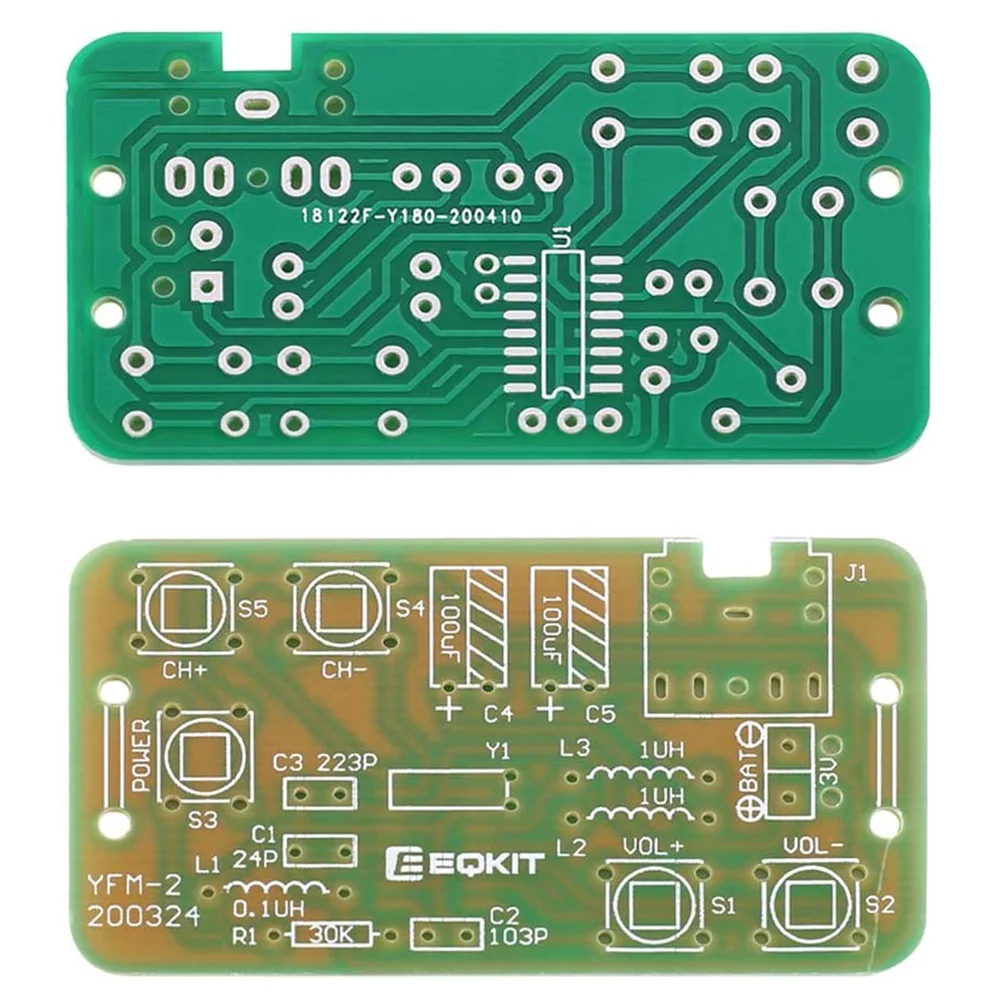

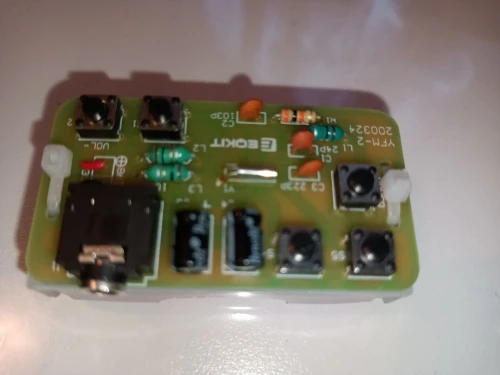

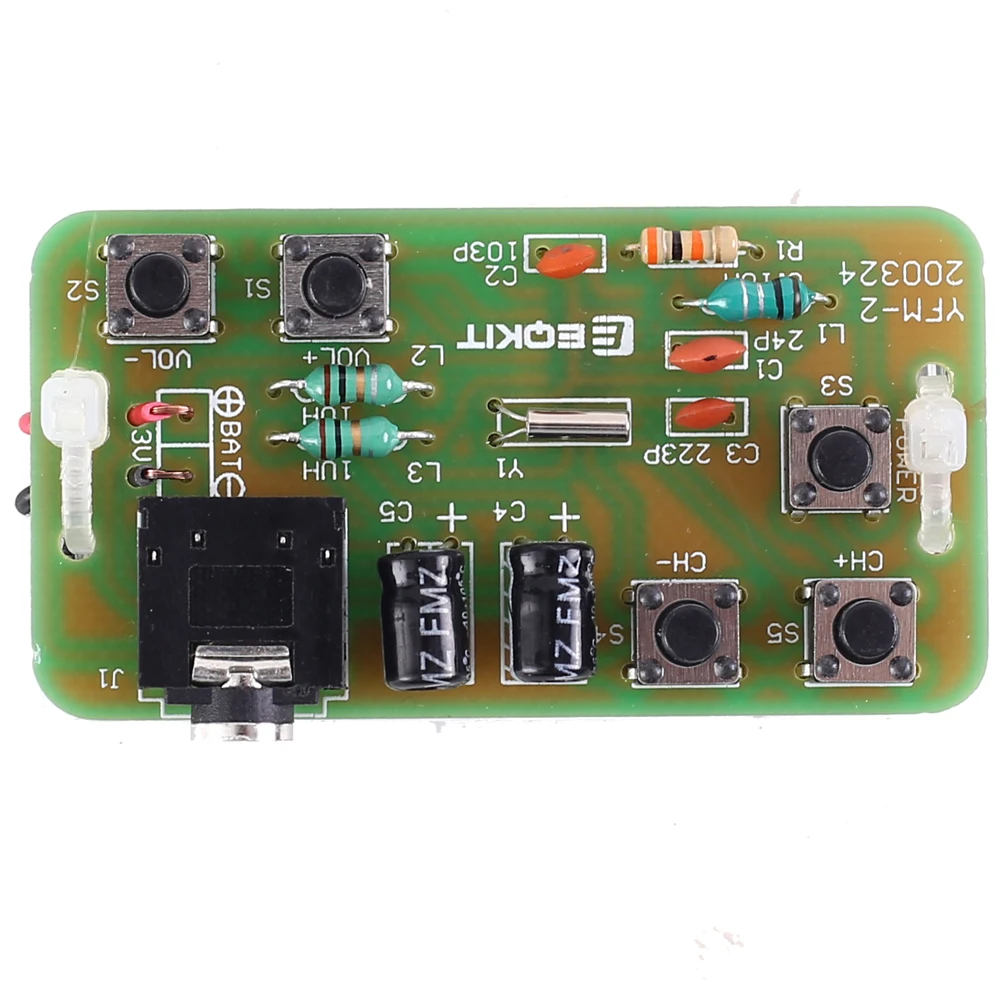

1>. Шаг 1: Установите 1 шт. SOP-16 RDA5807PF на u1.есть точка на одном углу IC и есть прямоугольная прокладка на PCB, где Pin1 IC может разместить. Эти два знака соответствуют друг другу и используются для определения направления установки IC.

2>. Шаг 2: Установите 1 шт. 30K ohm Резистор на R1.

3>. Шаг 3: Установите 1 шт. индуктор 0.1uH на L1.

4>. Шаг 4: Установите 2шт 1uH индуктор на L2,L3.

5>. Шаг 5: установка 1 шт. 32,768 кГц кристаллического осциллятора на Y1.

6>. Шаг 6: Установите 1 шт. 24pF керамический конденсатор на C1.

7>. Шаг 7: Установите 1 шт. 0.01pF(103) керамический конденсатор на C2.

8>. Шаг 8: Установите 1 шт. 0.022pF(223) керамический конденсатор на C3.

9>. Шаг 9: установите переключатель 5 шт. 6*6*5 мм на S1-S5.

10>. Шаг 10: Установите 1 шт. 100 мкФ 16V Алюминиевый электролитический конденсатор с алюминиевой крышкой на C4,C5. Пожалуйста, обратите внимание на положительные и отрицательные полюсы. Более короткий штырь является отрицательным полюсом.

11>. Шаг 11: Установите 1 шт. 3,5 мм аудиоразъем J1.

12>. Шаг 12: Подключите батарейный блок. Обратите внимание на положительный и отрицательный.

13>. Шаг 13: Используйте кабельную стяжку для крепления аккумуляторной батареи.

14>. Шаг 14: Подключите к источнику питания и наслаждайтесь эффектом.
