77 г BSD автомобиля Зеркало для слепой зоны контроля Системы ультразвуковой Сенсор расстояние оказания помощи Lane смены инструмента зеркало радар-детектор Системы

77G BSD автомобильная система наблюдения за слепыми пятнами ультразвуковая сенсорная дистанционная помощь инструмент для изменения полосы зеркальный радар система обнаружения

Введение:

1. Спасибо за выбор системы слежения за слепыми пятнами, создаваемой нашей компанией. Продукт состоит из двух миллиметровых волновых радиаторов 77 ГГц, двух индикаторов (или специального зеркала заднего вида типа для слепых автомобилей), одного зуммера и соединительного жгута.

2. Этот продукт системы будет производить предостережение к опасным мишеням как на левой, так и на правой прилегающих полосах.

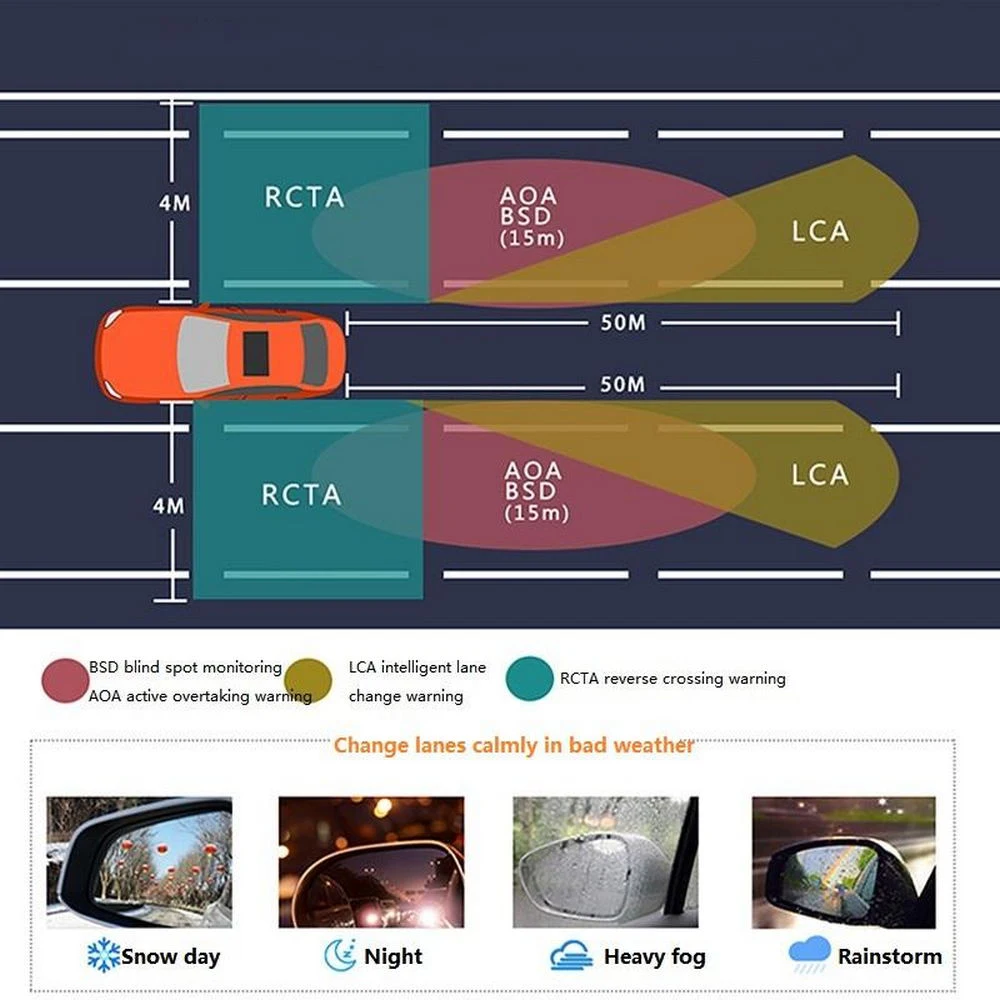

3. Эта система включает в себя четыре функции BSD,LCA,RCT и AOA.

4. Его уникальная способность проникать в дым, туман и пыль может реализовывать всепогодное и постоянное применение, а также обнаруживать скорость, углы и относительное движение для 32 объектов.

5. Он способен обнаруживать цель до 50 метров на максимуме и, наконец, выводить предупреждающие сигналы. Предупреждение ющие сигналы включают Предупреждение уровня 1 и Предупреждение уровня 2.

Описание функции:

Предупреждение уровня 1: индикатор всегда включен

Уровень 2: Световой индикатор мигает + звуковой сигнал издает Быстрый тон

1. Предварительное предупреждение о слепой точке BSD (Дальность обнаружения: Горизонтально 4 метра, продольно 15 метров)

Рабочая логика: скорость транспортного средства выше 10 км/час BSD режим предварительного предупреждения:

А. Если целевой объект входит в зону радиолокационного сигнала с помощью

Более высокая скорость (сигнал поворота лампы этого транспортного средства не включен), это приведет к Уровень 1 космическая дорога Предупреждение до тех пор, пока не целевой объект покидает область мониторинга и Предупреждение будет отменен.

B. Если целевой объект входит в зону радиолокационного сигнала с более быстрой скоростью (включается сигнальная лампа поворота этого транспортного средства), это приведет к Уровень 2 Предупреждение до тех пор, пока не целевой объект покидает область мониторинга и Предупреждение будет отменен.

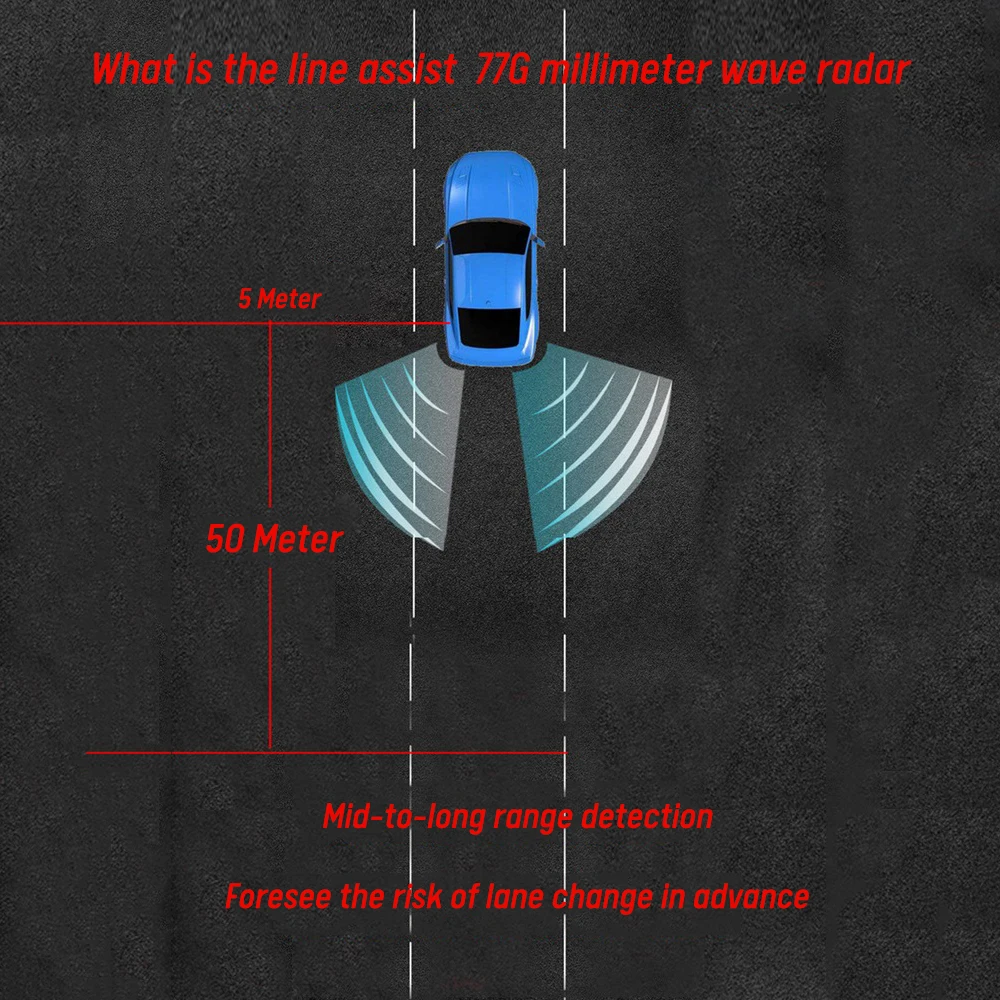

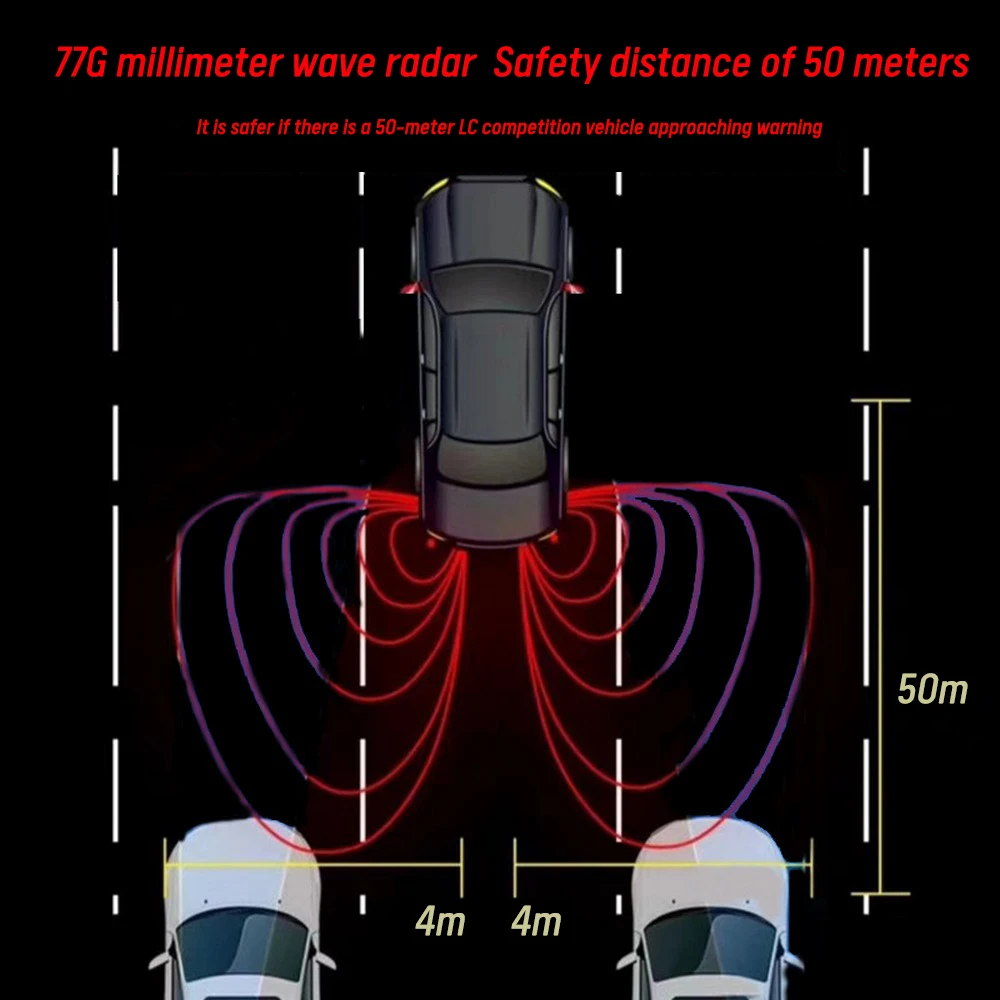

2. Приближение к транспортному средству LCA (Дальность обнаружения: Горизонтально 4 метра, продольно 50 метров)

Рабочая материнскую плату: запуск после включения целевого объекта входит в тревожный диапазон и относительной столкновения <3,5 секунд, LCA транспортное средство приближается к предварительного предупреждения режим запуска:

А. Когда объект попадает в тревожную область (поворот

Сигнальная лампа данного транспортного средства не включен), это приведет к Уровень 1 космическая дорога Предупреждение до тех пор, пока не целевой объект покидает тревожной зоны и Предупреждение будет отменен;.

B. Когда объект попадает в тревожную область (поворот

Сигнальная лампа этого транспортного средства включена), она будет производить Предупреждение уровня 2 до тех пор, пока целевой объект не покинет тревожную зону, Предупреждение отменено.

3.AOA обгон предварительного нагрева (Дальность обнаружения: Горизонтально 4 метра, продольно 15 метров)

Рабочая логика: скорость транспортного средства выше 10 км/час, режим предварительного предупреждения AOA:

А. Это транспортное средство положительно обгоняет другие транспортные средства с

Скорость и целевого объекта находится в пределах тревожные Сфера, это приведет к Уровень 1 космическая дорога Предупреждение до тех пор, пока не целевой объект покидает Предупреждение, и Предупреждение будет отменен.

B. Это транспортное средство положительно обгоняет другие транспортные средства с

Скорость, целевого объекта находится в пределах тревожные сфера и сигнал поворота лампы на соответствующей Стороне включен, это приведет к Уровень 2 Предупреждение до тех пор, пока не целевой объект покидает тревожной зоны, предупреждение отменено.

4. RCT предостережение (Дальность обнаружения: Горизонтально 5 метров, продольно 5 метров)

Рабочая логика: Установите в R (механизм обратного хода), режим RCT revering pre-warning запускается:

В тех случаях, когда целевой объект входит в тревожные Сфера, это приведет к уровень 2 Предупреждение до тех пор, пока не целевой объект покидает тревожной зоны, и Предупреждение будет отменен.

Технические характеристики:

Рабочее напряжение: 10-36 в

Диапазон рабочих частот: 77-81 ГГц

Рабочая температура:-40 ℃ ~ + 85 ℃

Потребляемая мощность:< 2 Вт

Уровень водонепроницаемости: Ip67

Расстояние Разрешение: 0,5 м

Точность диапазона: превосходит 0,18 м

Расстояние обнаружения: 50 м

Приемопередаточная антенна: двойная отправка и четыре приема

Радиолокационный чип: TI

Микроконтроллер чип: ST

Блокируйте третью полосу: yes√ да

Предупреждение о такой же скорости: √ да

B-предупреждение о столбе: нет

Мониторинг слепых зон BSD: √ да (запуск с собственной скоростью транспортного средства> 20 км/час)

Ассистирование полосы движения LCA: √ да (старт на собственной скорости транспортного средства> 20 км/час)

AOA предупреждение обгона: √ да (старт на собственной скорости транспортного средства> 20 км/час)

Предупреждение об обратном направлении RCTA: √ да (5 метров, старт с обратной передачей)

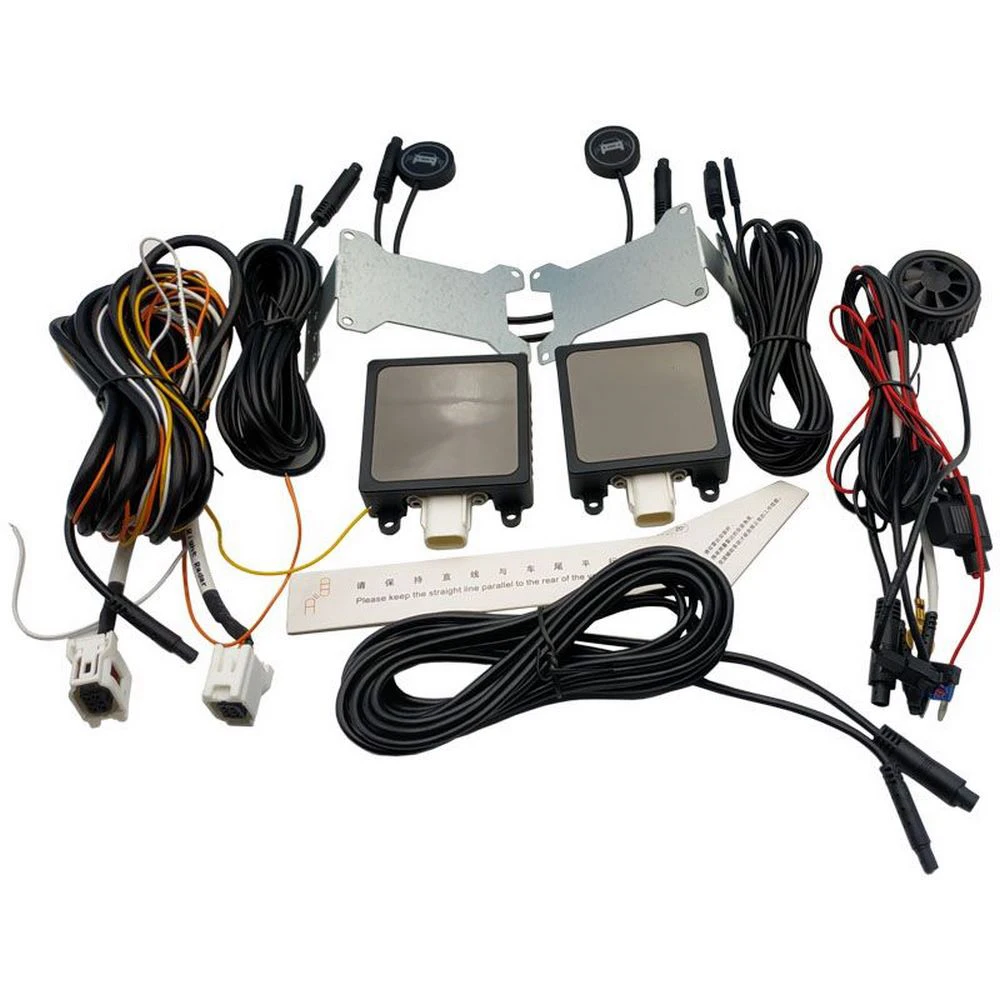

Посылка:

77 ГГц миллиметровый волновой радар * 2

Предпредупредительный индикатор для автомобиля * 2

Линия электропередачи с зуммером * 1

Удлинитель питания (5 м) * 1

Удлинитель индикаторной лампы * 2

Радиолокационная линия * 1

Монтажный кронштейн * 2

Кабельная Стяжка * Несколько

Двусторонняя клейкая лента в режиме ожидания * 2

Адгезивный промоутер * 4

Конический транспортир * 1

Инструкция Мануэль * 1

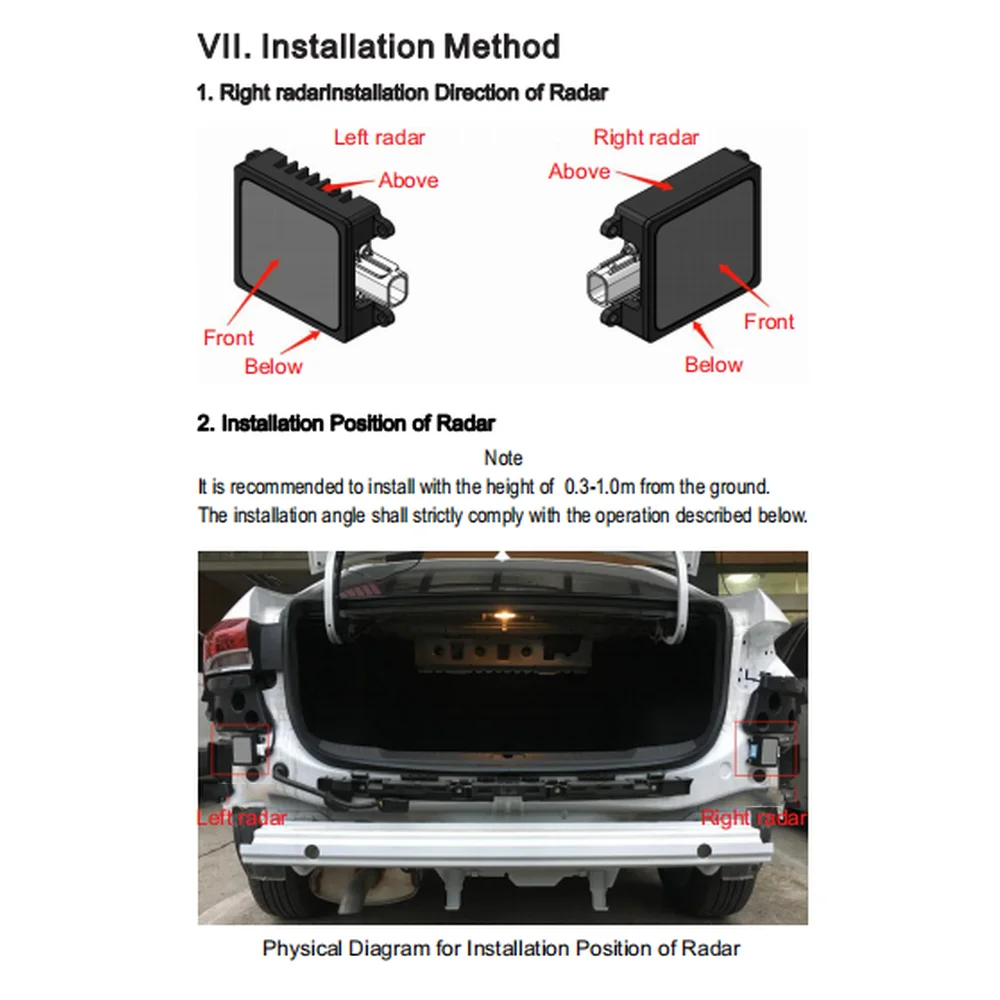

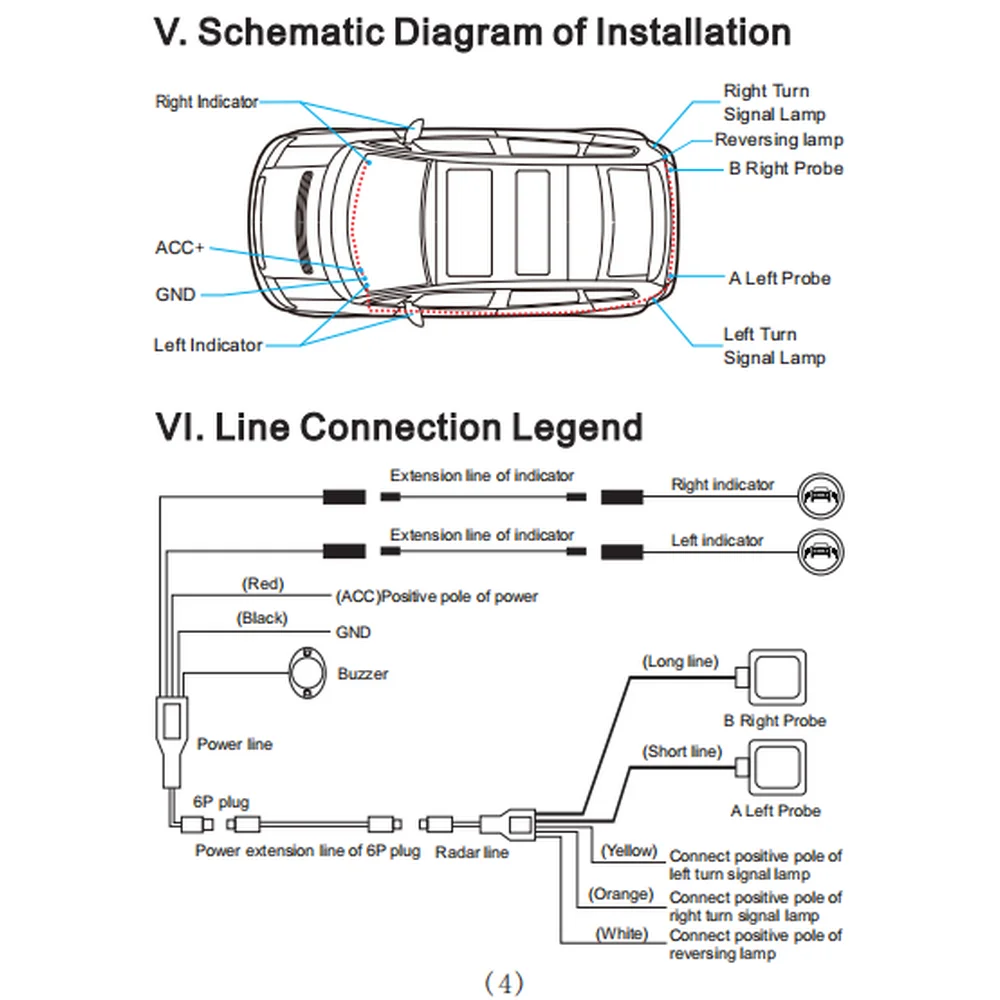

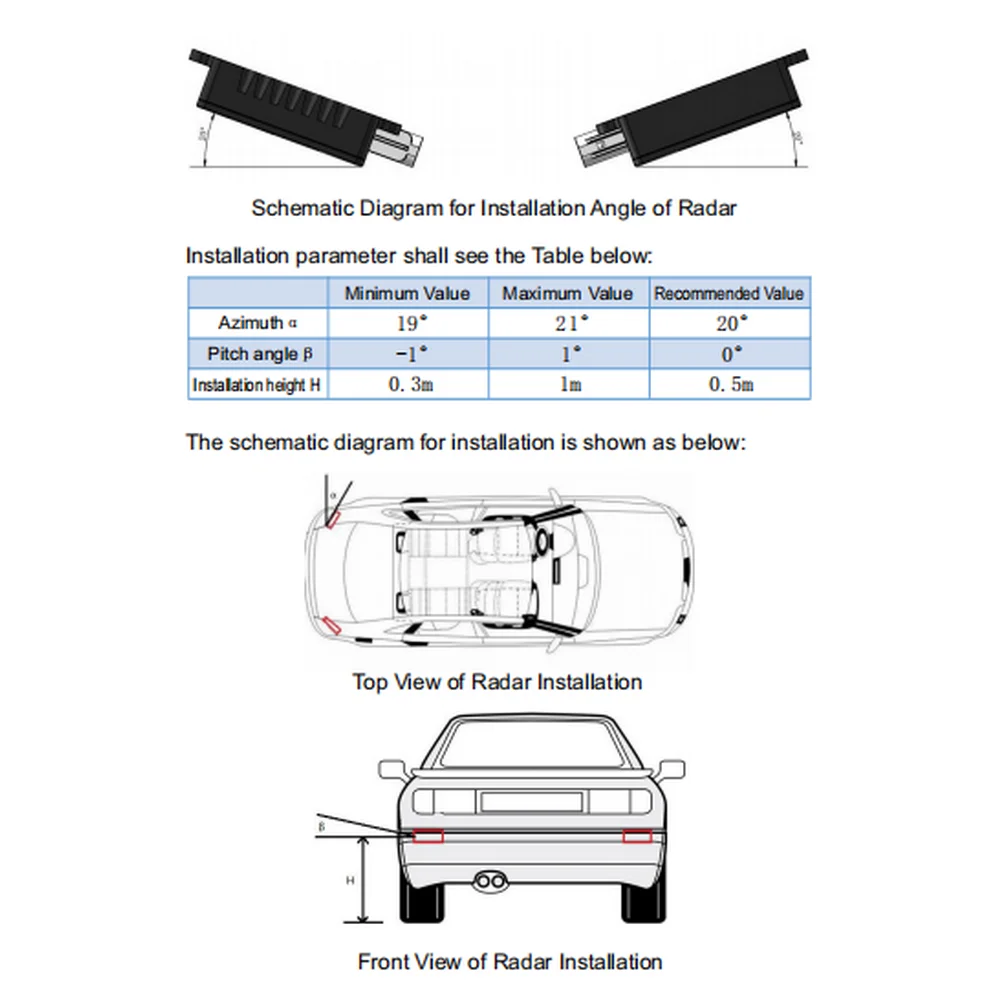

Схема установки, схема подключения цепи, метод установки и меры предосторожности см. Описание на рисунке

Предложение:

1. Рекомендуется, чтобы установка проводилась профессионалами.

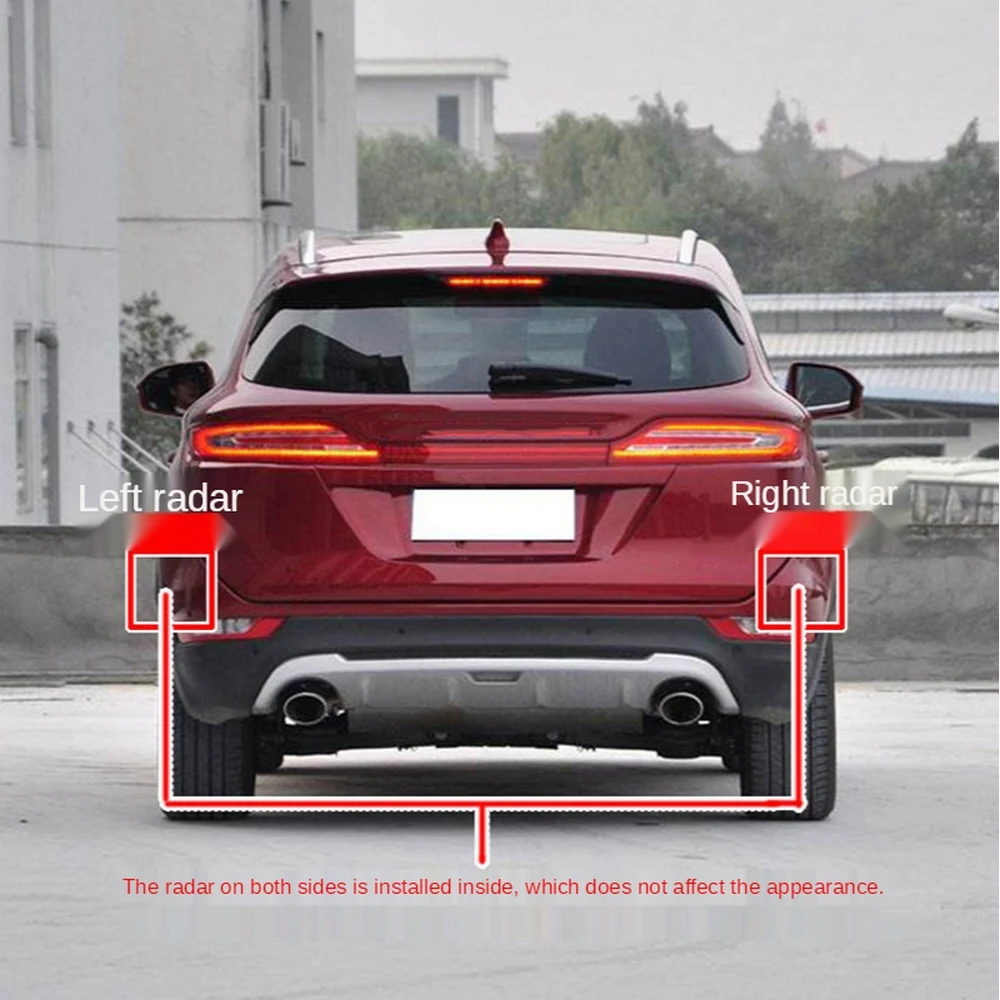

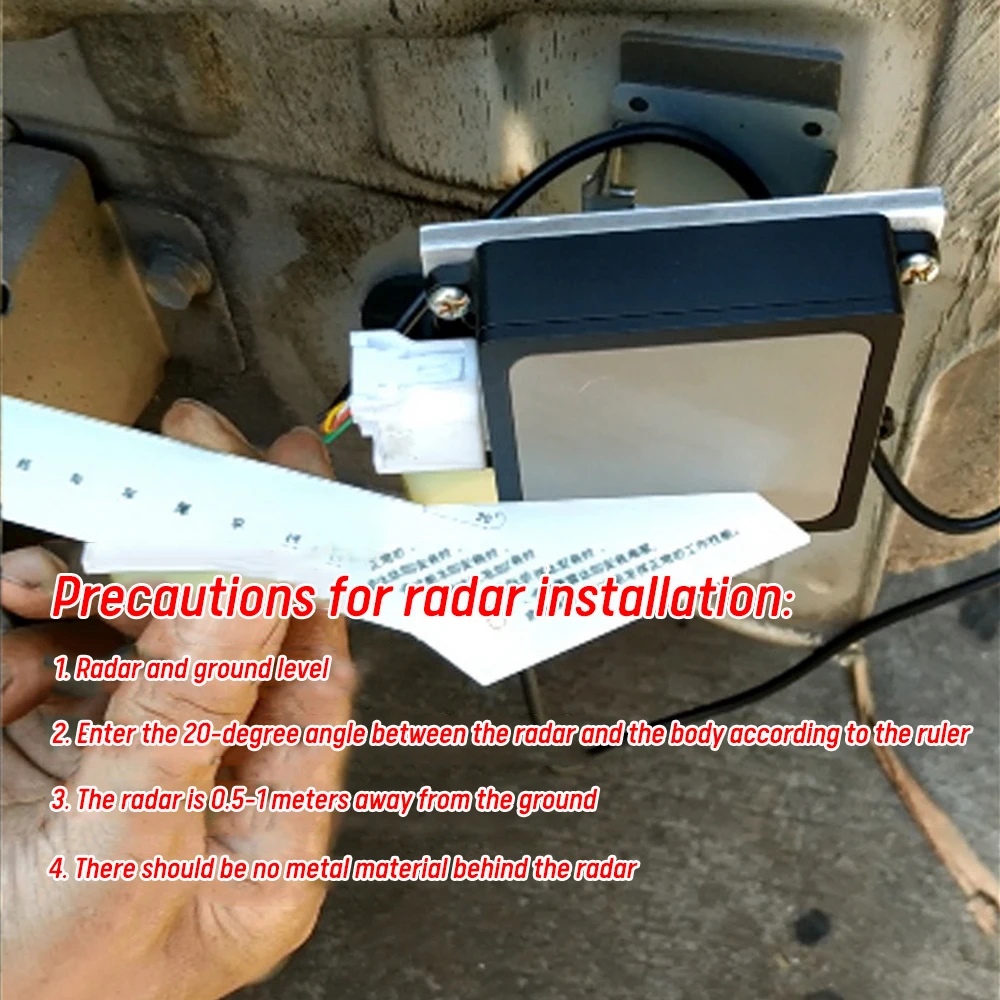

2. Угол установки радара повлияет на расстояние обнаружения и эффект. Пожалуйста, установите его строго в соответствии с инструкциями.

3. Штормовая погода может повлиять на расстояние обнаружения и эффект.

4. Движущиеся предметы, приближающиеся к 3 м позади транспортного средства, не могут контролироваться.

5. Из-за ручного измерения возможна смена на 1-3 мм (см).

Примечание:

1. Перевод ед. измерения: 1 см = 10 мм = 0,39 дюймов

2. Допускается погрешность в 1-3 см из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем сделать ставку.

3. Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия.
