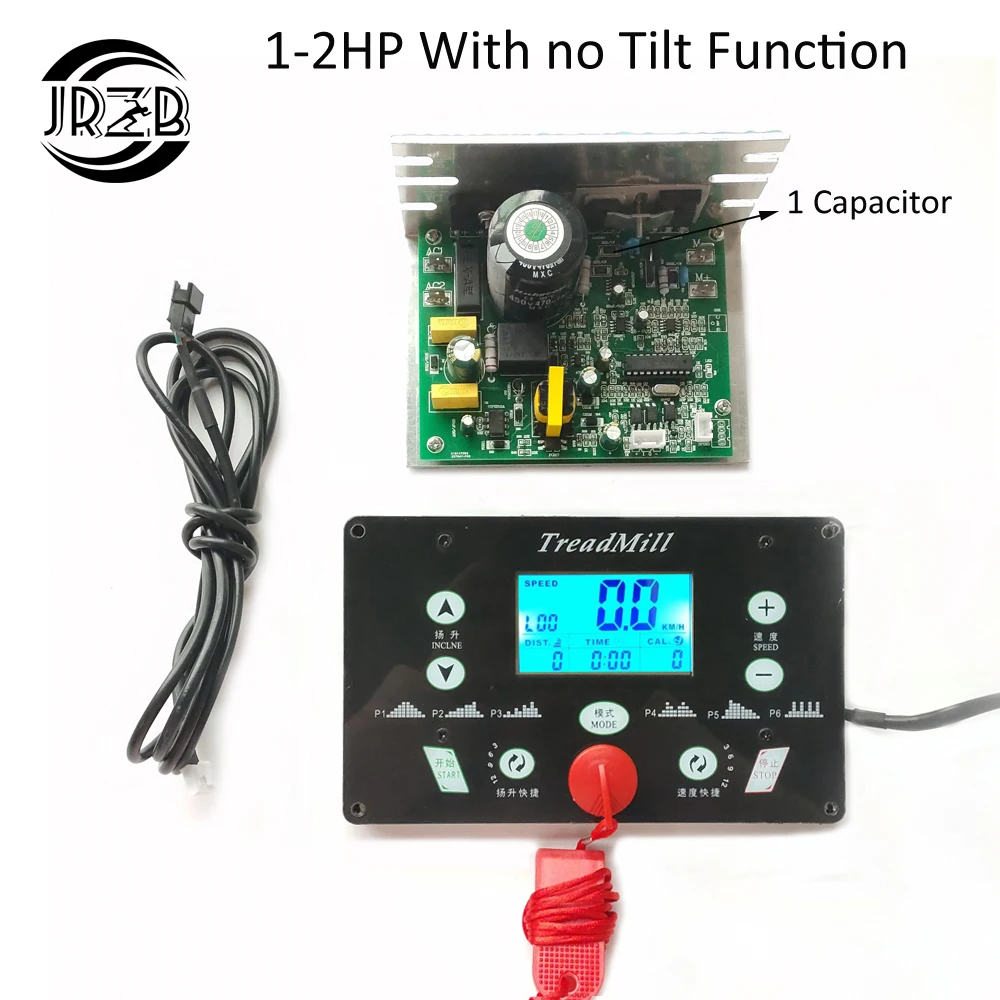

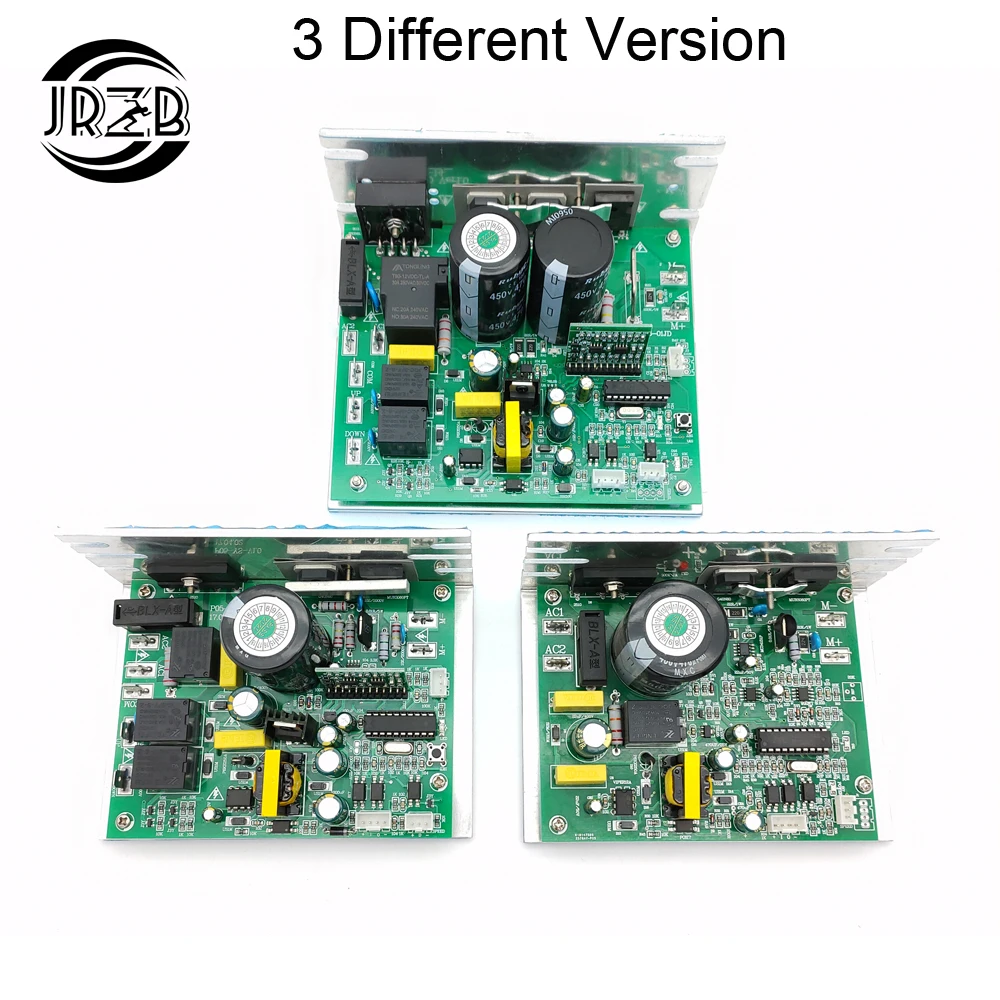

Общее пользование Универсальная монтажная плата для беговой дорожки беговая дорожка плата управления двигателем контроллера 1HP-4.0HP беговая дорожка консольный дисплей наклона

Универсальная монтажная плата для беговой дорожки общего назначения контроллер платы управления мотором 1HP-4.0HP пульт управления беговой дорожкой

Посылка включает в себя

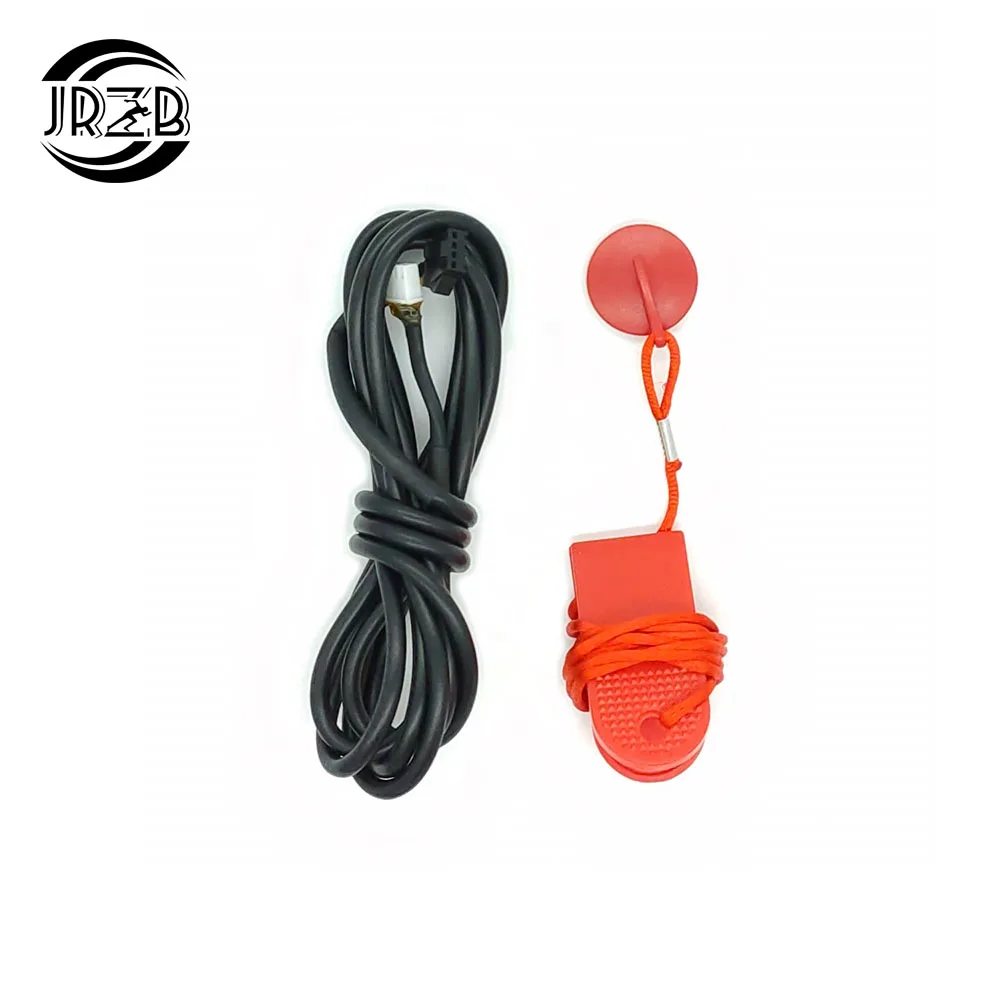

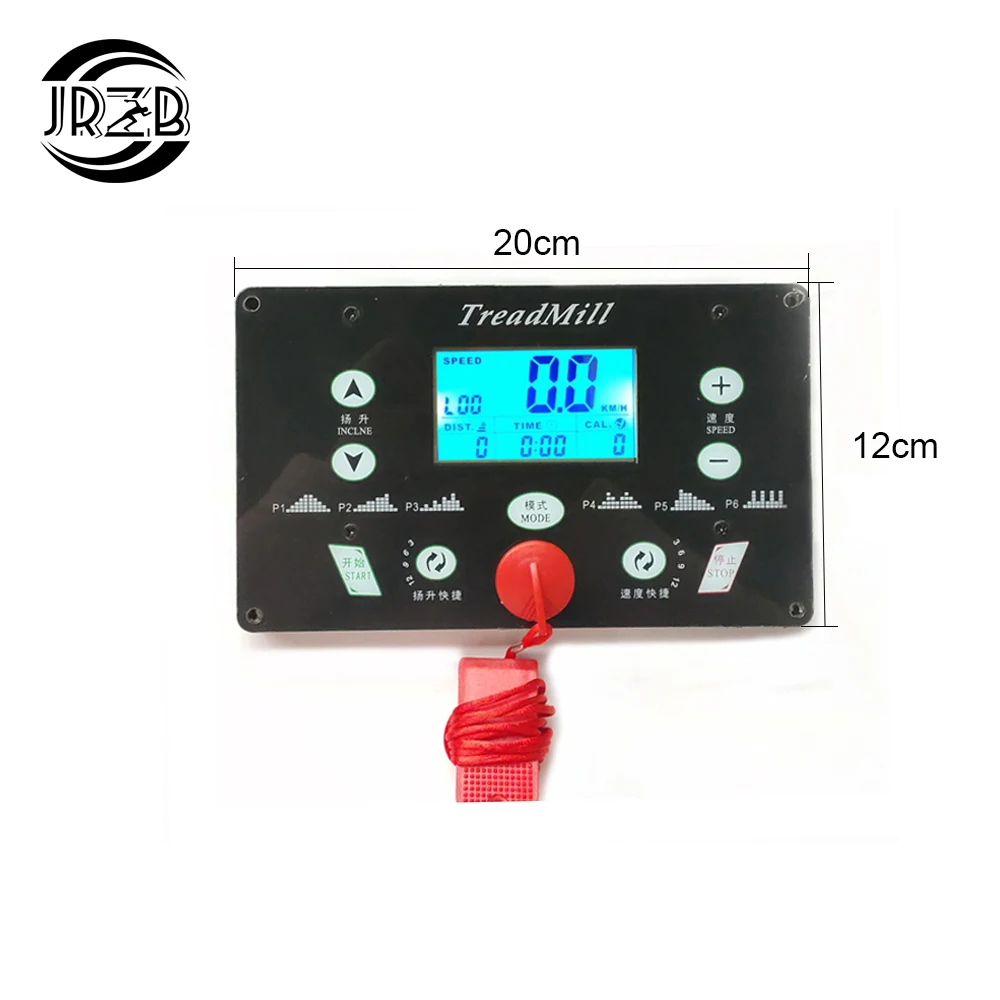

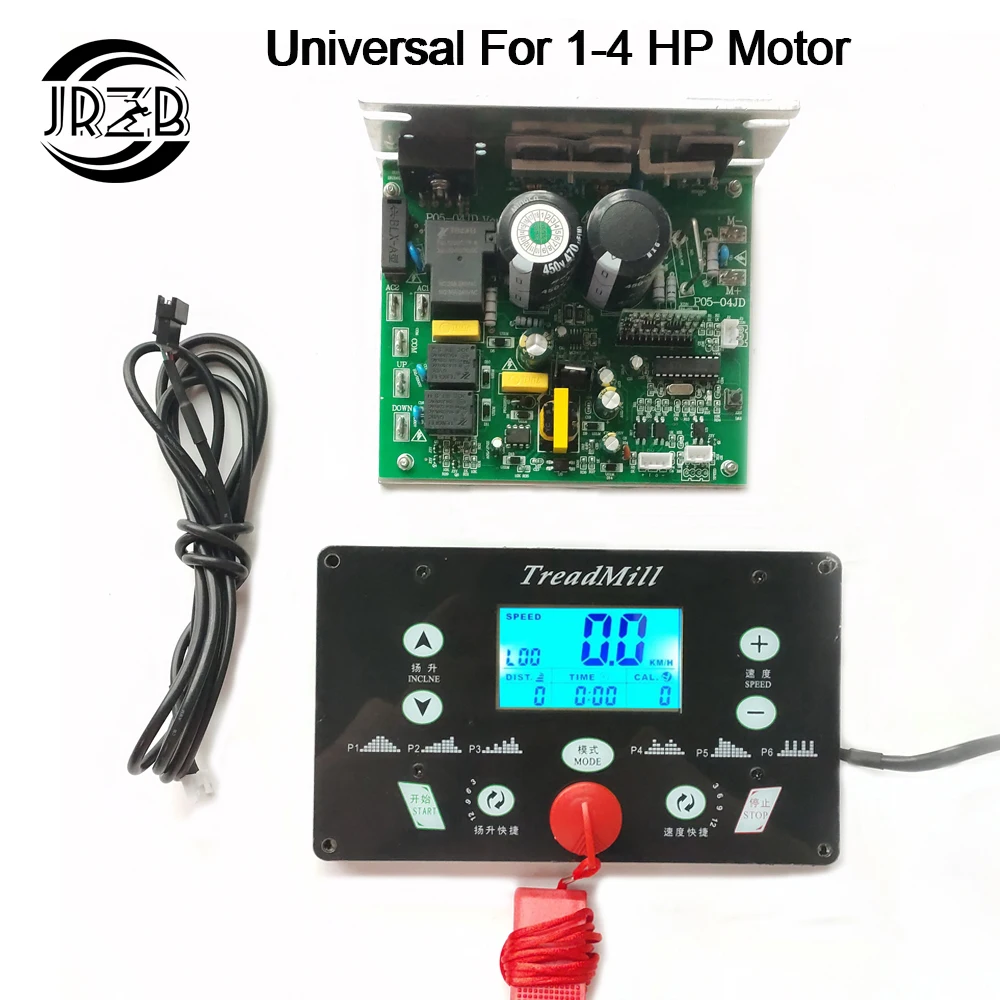

Консоль x1Контроллер двигателя x1Ключ Безопасности x1Кабель x1

Параметры

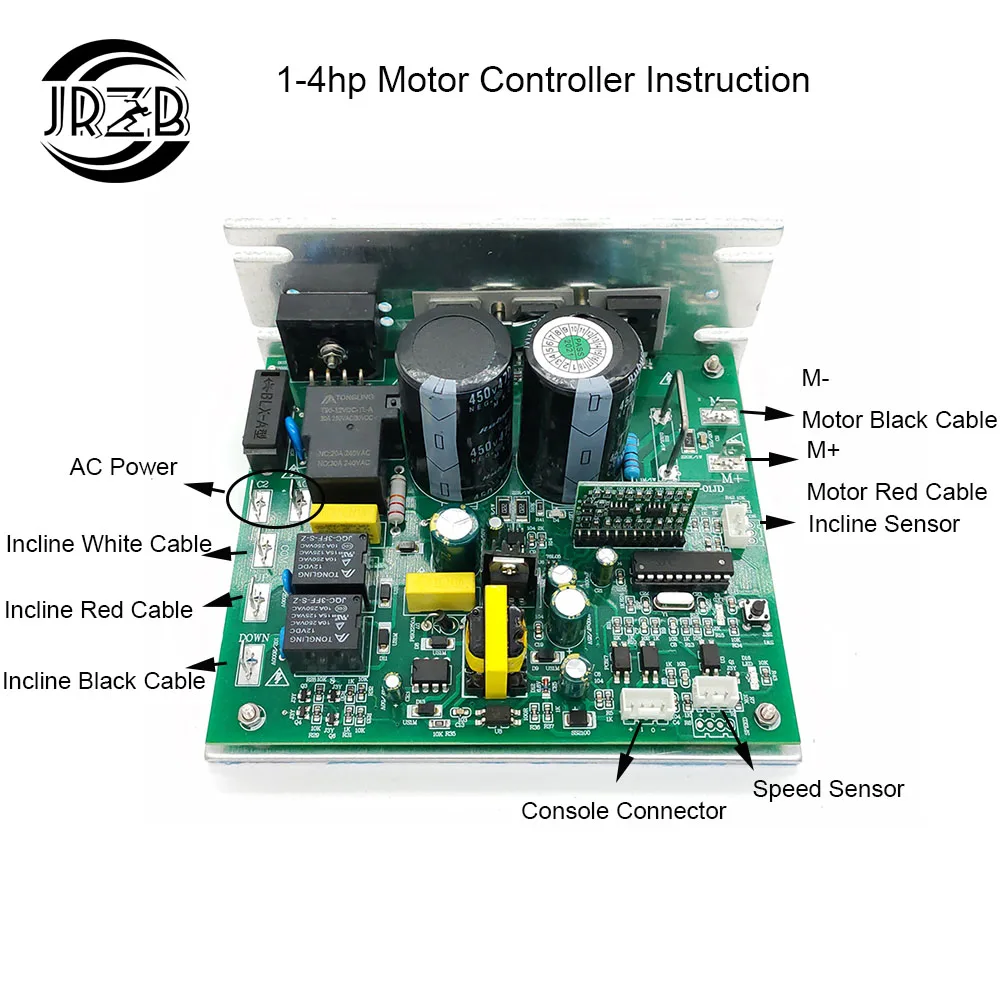

Очень простая установка, если вы не знаете, как установить, пожалуйста, свяжитесь с нами.Консоль английская версияМаксимальная скорость по умолчанию: 12 км/ч, можно установить до 16 км/ч самостоятельноAC85V ~ 255V входное напряжение. Применяется только для двигателя постоянного тока 90-260 в!Этот набор контроллера может работать на 100% без датчика скорости, поэтому не нужно беспокоиться.Контроллер этого набора с 3 контактами, если ваш датчик скорости магнитный с только 2 контактами, подключите 2 штыря к 2 из 3 контактов контроллера, можно использовать!

Гарантия

1. Контроллер, который вы получите, уже был протестирован, с радиатором, новый и с гарантией 90 дней.2. Бесплатный возврат или возврат, если плата получена:Не соответствует описанию/отличается от реальной фотографии/не работает/сломан.

Как определить сбой контроллера

E01: Сбой связи, сбой датчика;E02: вам лучше сначала протестировать двигатель, чтобы проверить, есть ли какие-либо проблемы с двигателем, если двигатель работает нормально, затем нужно изменить контроллер.E03: датчик неисправности; Беговая дорожка будет работать несколько секунд, затем показывает E03;E04: обычно перегрузки по току, эта ситуация, как правило, сжигаются компоненты на контроллере;E08: может быть неисправность подъемного двигателя.

Убедитесь, что двигатель работает нормально путем тестирования

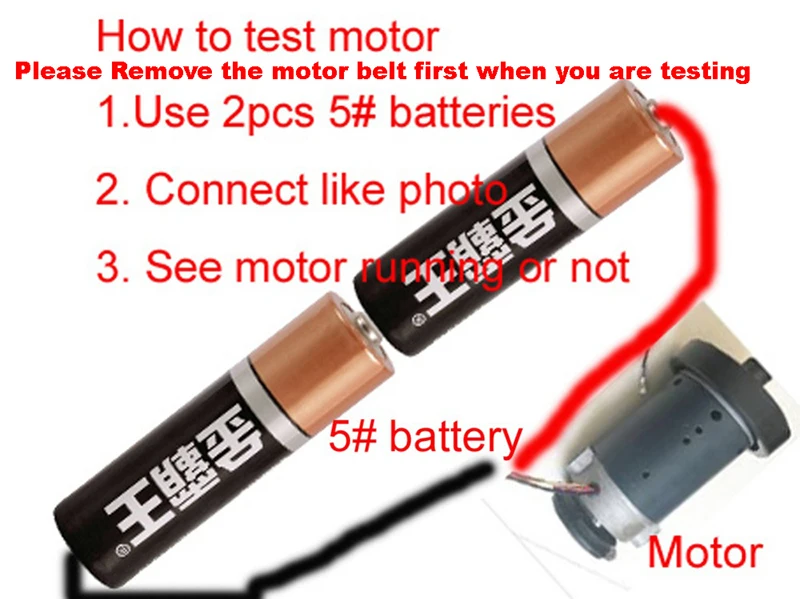

Пожалуйста, убедитесь:А. Производительность двигателя ОКB. Функция передачи ОК, особенно ремень, смазка нормальная.C. Работает только для домашней беговой дорожки с мотором постоянного тока.Пожалуйста, убедитесь, что нет проблем с двигателем, прежде чем разместить заказ. Двигатель может быть протестирован методом, показанным на рисунке ниже. Если двигатель работает плавно с помощью батареи 2*5 #, это означает, что двигатель хорош. Если работа не гладкая или не работает, это означает, что двигатель сломан.

Как определить сбой контроллера

E01: Сбой связи, сбой датчика;E02: вам лучше сначала протестировать двигатель, чтобы проверить, есть ли какие-либо проблемы с двигателем, если двигатель работает нормально, затем нужно изменить контроллер.E03: датчик неисправности; Беговая дорожка будет работать несколько секунд, затем показывает E03;E04: обычно перегрузки по току, эта ситуация, как правило, сжигаются компоненты на контроллере;E08: может быть неисправность подъемного двигателя.E07: проблема с ключом безопасности (пожалуйста, поставьте ключ безопасности на консоль после включения питания, иначе будет отображаться E07

Вопросы и ответы

А. Как установить максимальную скорость 16 км/ч?(defaut Максимальная скорость 12 км/ч)

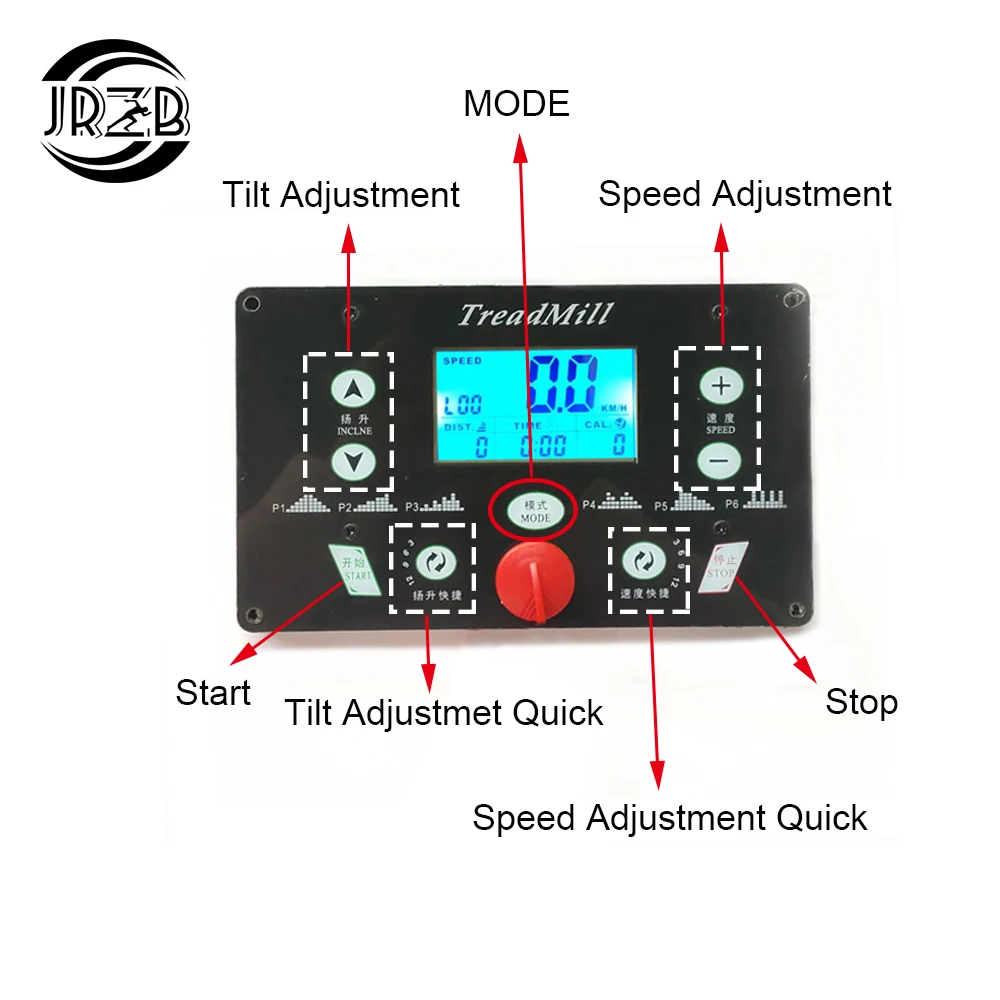

1. Снимите ключ безопасности2. Нажмите кнопку «режим» в течение 3 секунд, пока вы не увидите 1003. Нажмите кнопку «Пуск» дважды, пока вы не увидите 102, номер на правой стороне 102 является максимальной скоростью по умолчанию-124. Нажмите скорость + для регулировки максимальной скорости, 16 макс.5. Нажмите кнопку «Пуск», чтобы сохранить эту настройку6. Поставьте ключ безопасности на дисплее-ок сейчас.

B: Как подключить датчик скорости?

Нет необходимости в датчике скорости для этого набора

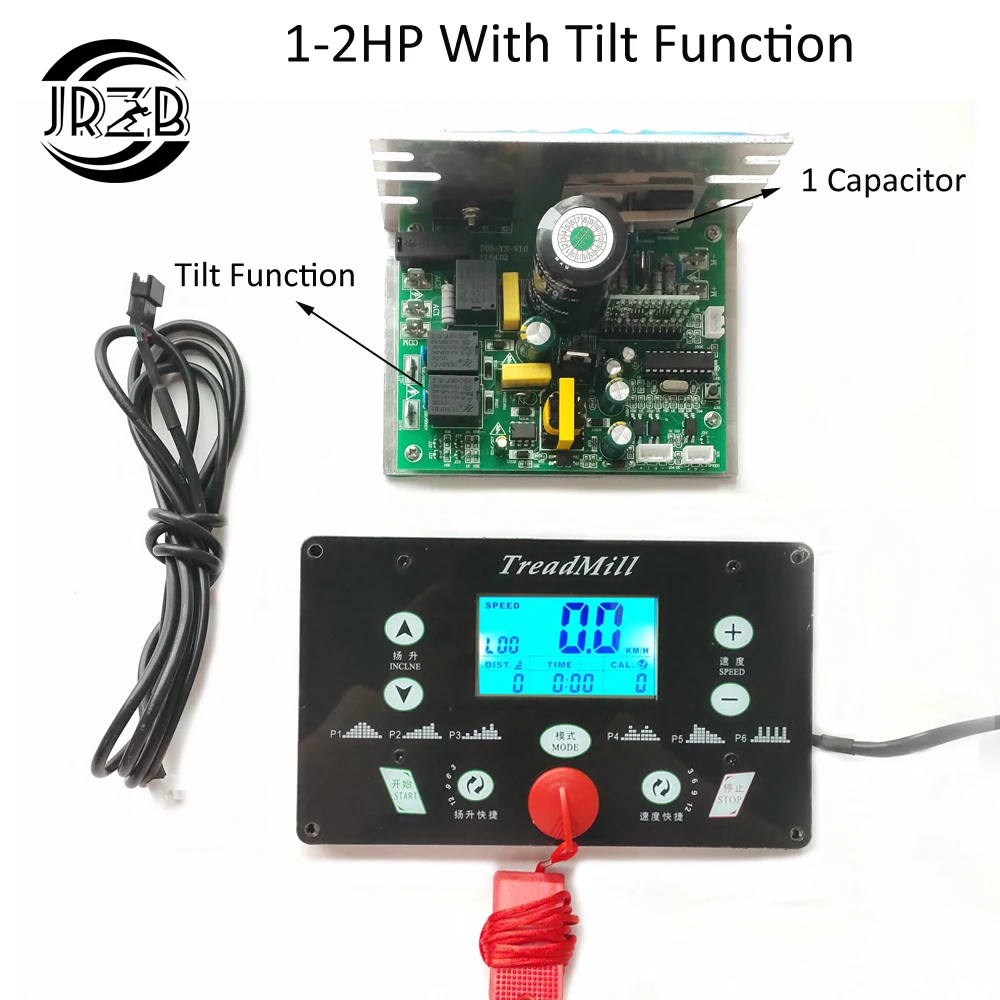

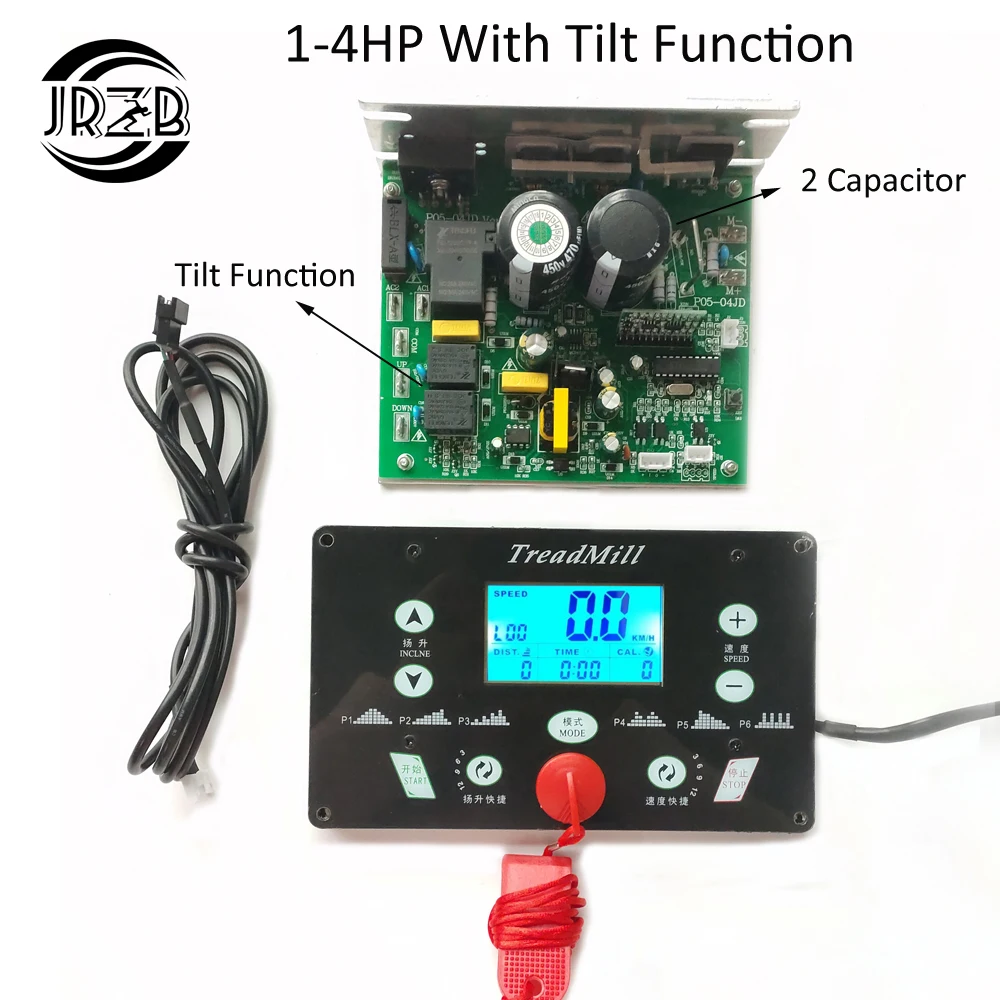

С. Возможно ли регулировать наклон? Наклон не работает.

Да, шаги, как показано ниже1. Снимите ключ безопасности2. Нажмите кнопку «режим» в течение 3 секунд, пока вы не увидите 1003. Нажмите кнопку «Пуск» несколько раз, пока вы не увидите 1054. 105 = 10,1 подставки для функции наклона, 10,5 = 10,0 функция без наклона5. Нажмите скорость + _ кнопка для регулировки 10,0/10,15. Нажмите кнопку «Пуск», чтобы сохранить эту настройку6. Поставьте ключ безопасности на дисплее-ок сейчас.

Настройка

Определение диапазона по умолчаниюСкорость 101 mininum 1,0 0,5-3,0Максимальная скорость 102 12 3,0-16103 калибровка скорости 13,5 1,0-20,0104/105 наклонная функция 10,0 10,0 (без наклона)/10,1 (наклон)106 датчик 22,1107 силой скручивания 3,0 0,5-20,0PS: 106 -- 21,9 = с оптическим датчиком 22,0 = с магнитным датчиком 22,1 = без датчика (этот комплект может работать без датчика)107 -- если скорость беговой дорожки слишком высокая или слишком низкая, необходимо отрегулировать силу скручивания.Необходимо нажать кнопку Пуск, чтобы сохранить настройки.PS: 106 -- 21,9 = с оптическим датчиком 22,0 = с магнитным датчиком 22,1 = без датчика (этот комплект может работать без датчика)107 -- если скорость беговой дорожки слишком высокая или слишком низкая, необходимо отрегулировать силу скручивания.Необходимо нажать кнопку Пуск, чтобы сохранить настройки.
