Описание:

0,1 MHz ~ 1200MHz измеритель частоты PLJ-1601-C компоненты частоты модуля измерения частоты

Параметры:

Применение 8 бит микрочипPIC16F876A, до 1,1 ГГц

Время ворот0,01 секунд0,1 секунд1,0 секунд

Измерительные каналы (высокие и низкие каналы высокого сопротивления)

1) Низкий каналДиапазон измерения: 0,1 МГц ~ 70 МГцТочность измерения:± 100 Гц (0,01 секунды ворота)± 10 Гц (0,1 секунд ворота)± 1 Гц (1,0 секунд ворота)Чувствительность:0,1 МГц ~ 10 МГц: лучше, чем 50mVPP10 МГц ~ 60 МГц: превосходит 50mVPP60 МГц ~ 75 МГц: не протестировано

2) Высокая Частота канала (64 точки)

Диапазон измерения: 10 МГц ~ 1,1 ГГцТочность измерения: ± 6400 Гц (0,01 секунды ворота)± 640 Гц (0,1 секунд ворота)± 64 Гц (1,0 секунд ворота)Высокая чувствительность канала: 10 МГц ~ 30 МГц: лучше, чем 100mVPP30 МГц ~ 60 МГц: превосходит 50mVPP60 МГц ~ 1,1 ГГц: не проверено

Автоматический канал автоматически выбирается на основе частоты входного уровня сигнала канала

Кристаллический измерительный каналДиапазон измерения: 1 МГц ~ 50 МГц (самый низкий и самый высокий конец не протестирован)

3) .Частотная характеристика5032 посылка 13,000 MHz согревающий регулятор напряжения кристаллический осциллятор (VC - TCXO) , стабильность частоты ± 2,5 ppm

Если настройкиМинимальная частота регулируется шагами 100 Гц, диапазон частот 0 ~ 999,9999 МГц, может быть установлен в плюс или минус, если режим

Рабочее напряжение

Вход постоянного тока: 9 В ~ 12 В постоянного тока

Рабочий ток

Включена Подсветка: ≤ 75 мА отключение подсветки: ≤ 55 мА

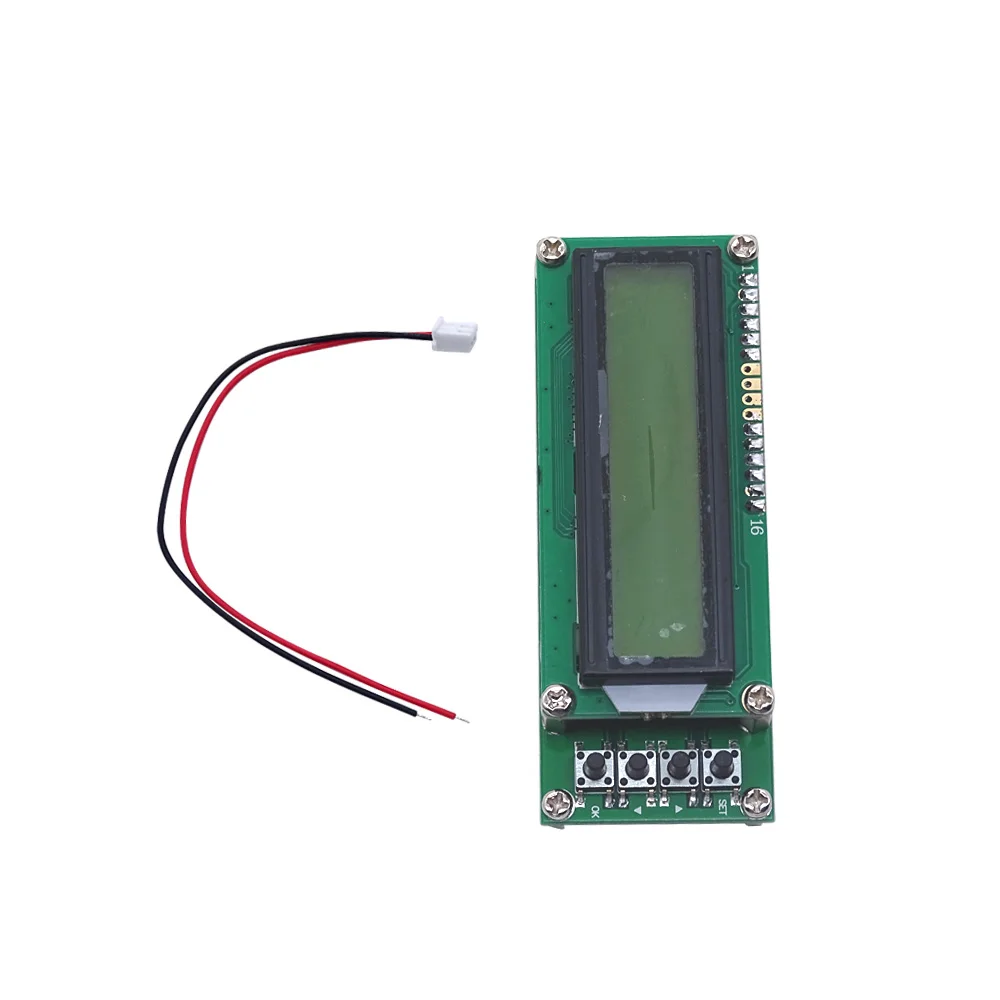

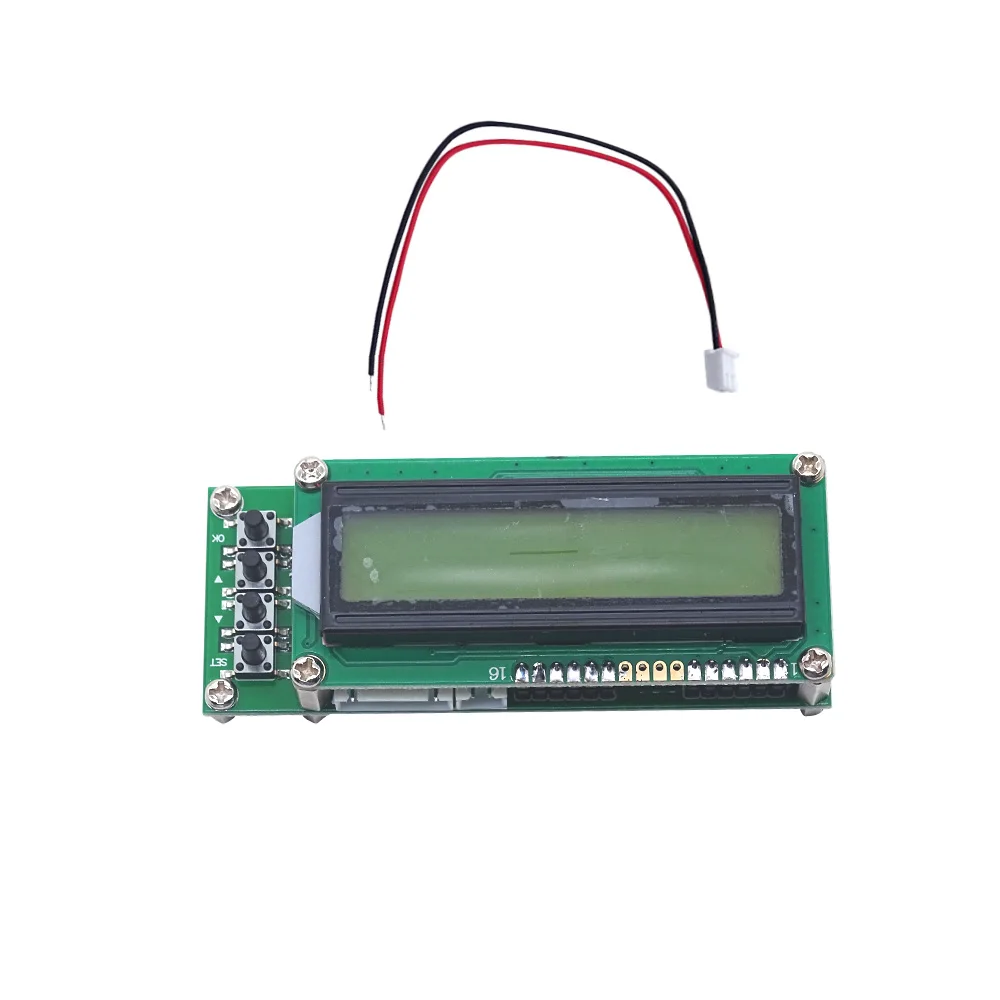

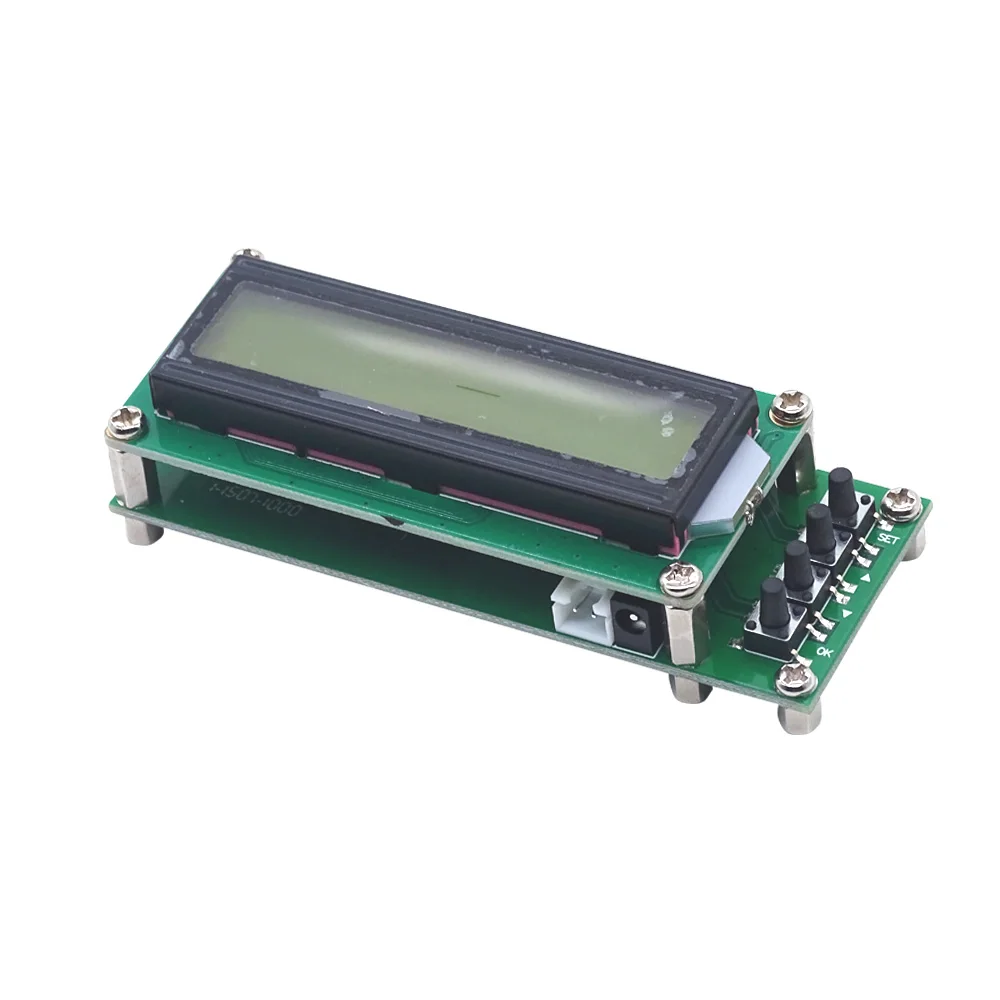

Дисплей

Максимальное значение 9 светодиодами

Физические размеры

Длина * Ширина * Высота: 92 мм × 37 мм × 27 мм

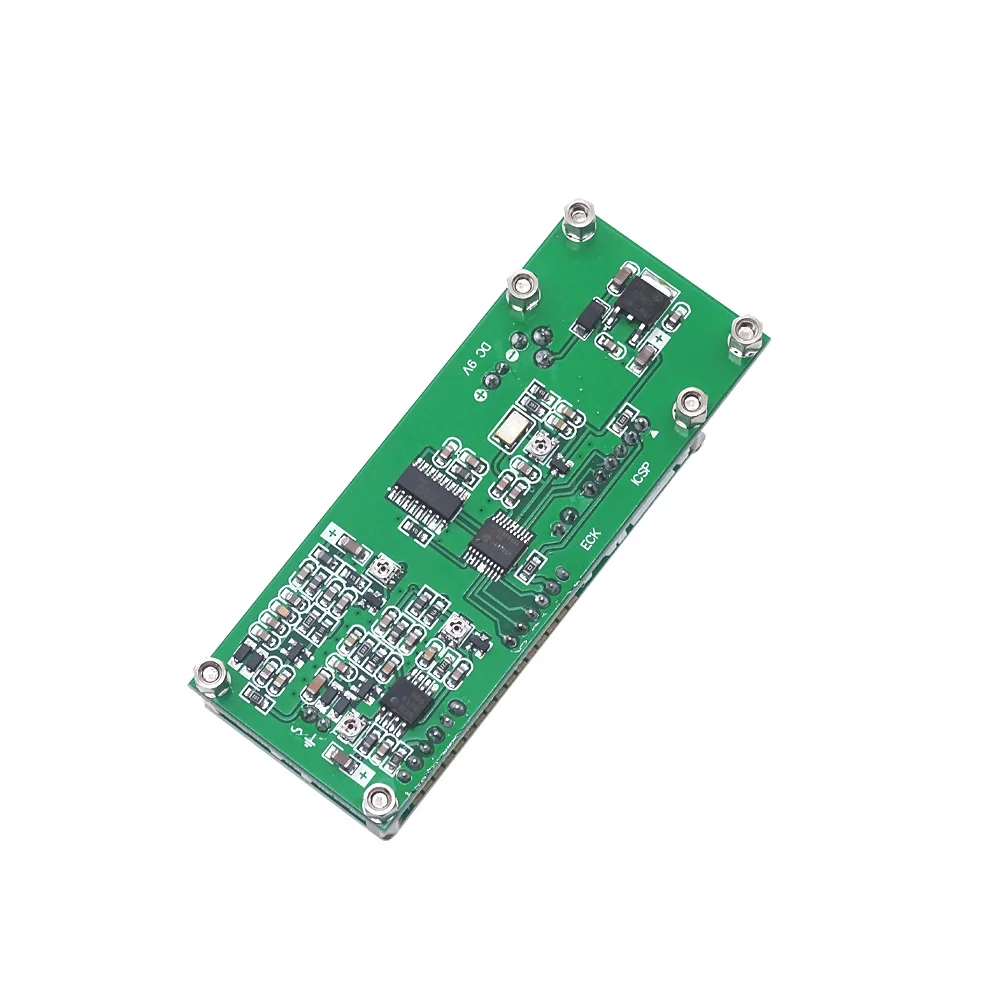

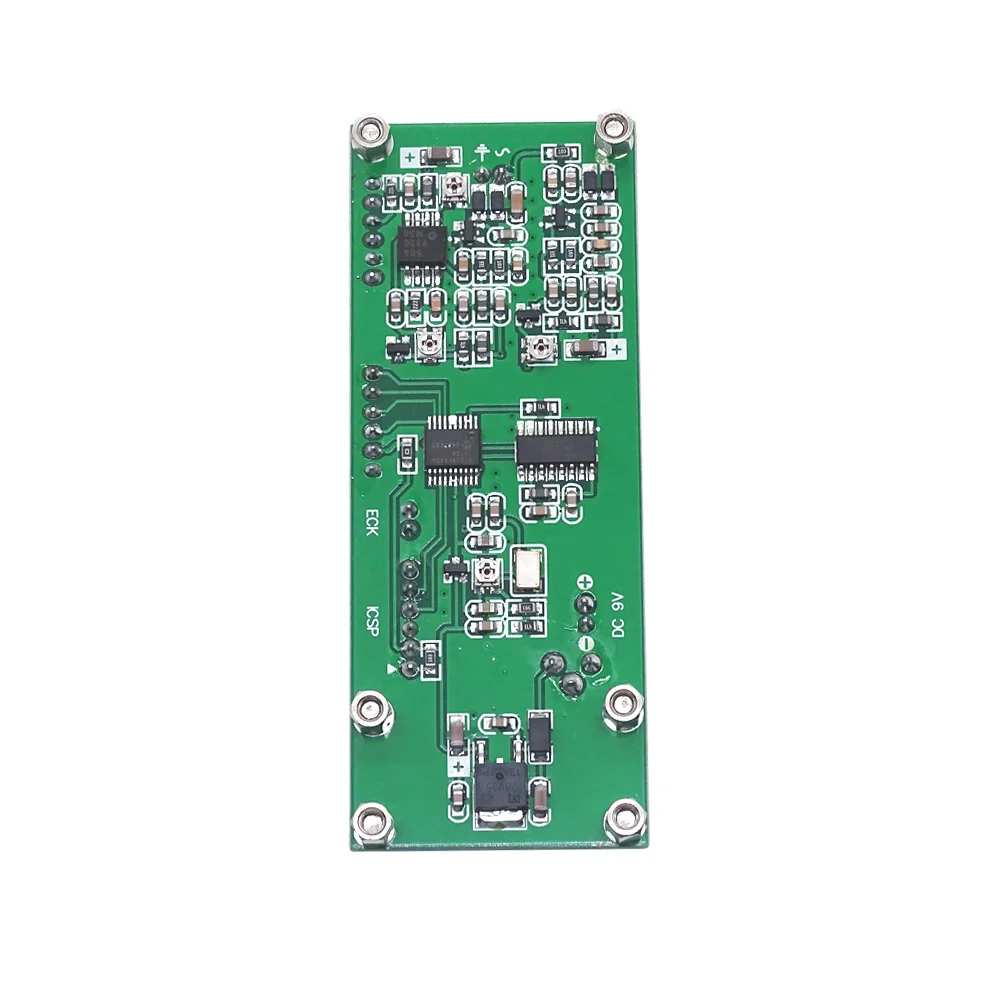

Интерфейс платы

ВЧ вход (вход измерительного сигнала): XH2.54-2P изогнутая игла квадратная розетка

ICSP вход (MCU интерфейс): XH2.54-6P изогнутая игла квадратная розетка

ECL вход (внешний вход часов): XH2.54-2P изогнутая игла квадратная розетка

Вход питания (интерфейс питания):С 3,5 мм разъем (постоянного тока отрицательное)

XH2.54-2P изогнутая игла квадратная розетка

CFsunbird

Посылка включает в себя: оригинальные детали изображения
