Последнее обновление: 17.03.2022

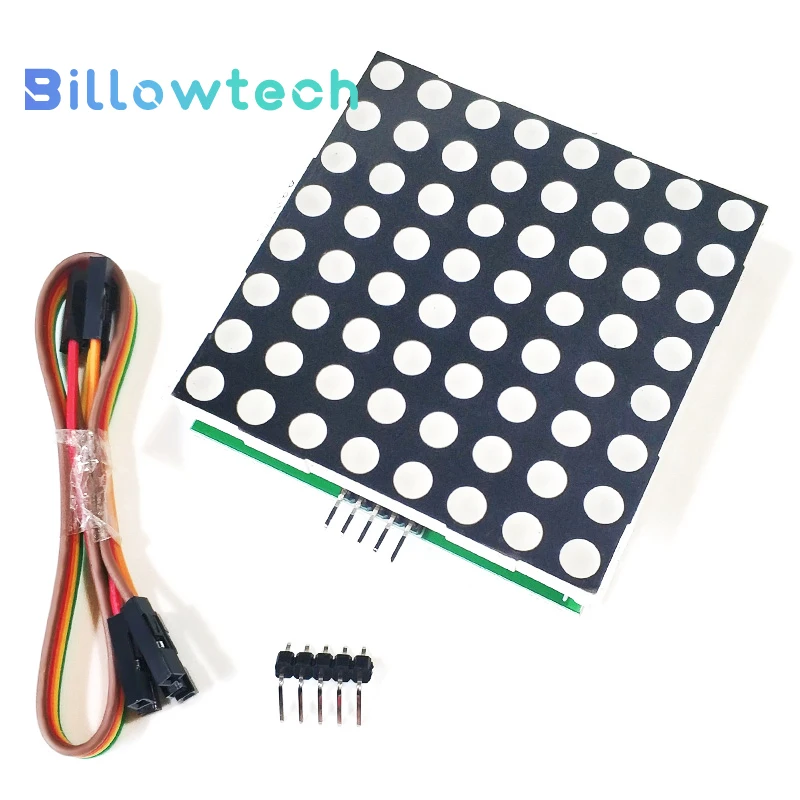

Этот модуль оснащен 60*60 мм, 2088as. 8*8 точечная матрица. Область этой точечной матрицы в четыре раза больше, чем у обычно используемой матрицы 1088 точек, символы больше и четче, и она больше подходит для отображения на дальние расстояния. Плата драйвера использует чип MAX7219 и разработана с вертикальным и горизонтальным интерфейсом, который может быть каскадирован горизонтально или вертикально.
MAX7219-это интегрированный серийный драйвер ввода/вывода с общим катодным дисплеем. Он соединяет микропроцессор и в 8-разрядный 7-ми сегментный, цифровой, светодиодный дисплей. Он также может быть подключен к дисплею гистограммы или 64 независимых светодиодов. Он включает в себя кодер b-типа BCD, несколько циклов сканирования, сегментные драйверы слов и статическую ОЗУ 8*8 для хранения каждой информации. Существует только один внешний регистр, используемый для настройки тока сегмента каждого светодиодный.
Удобный четырехпроводной последовательный интерфейс может быть подключен к микропроцессору общего назначения. Каждая информация может быть обработана без перезаписи всех дисплеев при обновлении. MAX7219 также позволяет пользователям выбирать кодировку или нет для каждой информации.
Все устройство включает в себя режим отключения низкой мощности 150 μa, аналоговый и цифровой контроль яркости, регистр ограничений сканирования, позволяющий пользователям отображать 1-8 бит данных, И режим обнаружения, который позволяет всем светодиодам излучать светильник.
Только 3 порта IO могут управлять матрицей 1 точки! Нет мерцания во время отображения точечной матрицы! Поддержка каскадных!
Параметры модуля:
1. Один модуль может управлять общей катодной матрицей 8*8
2. Рабочее напряжение модуля: 5 В

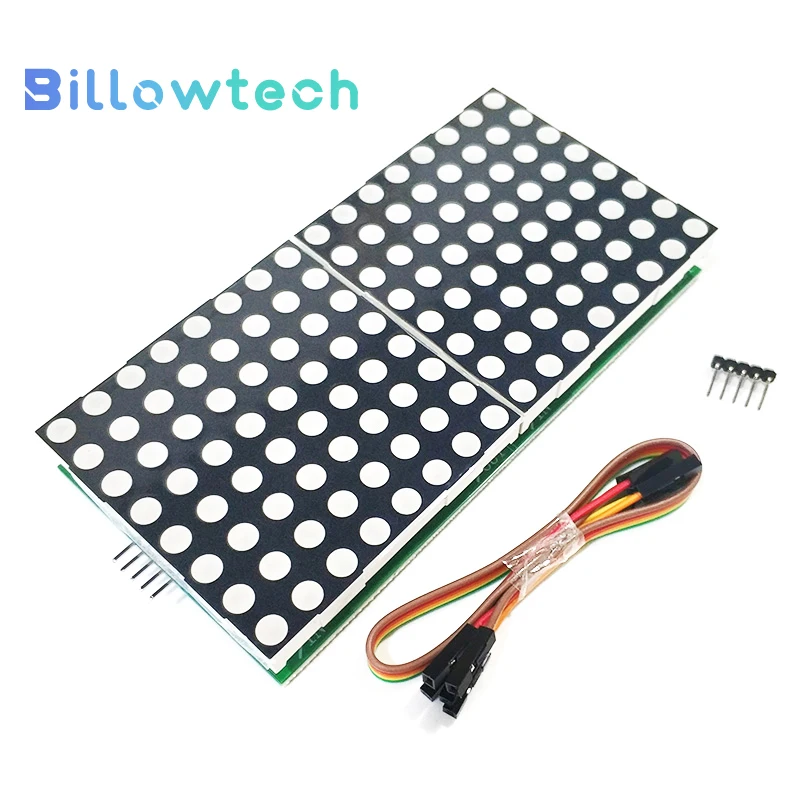

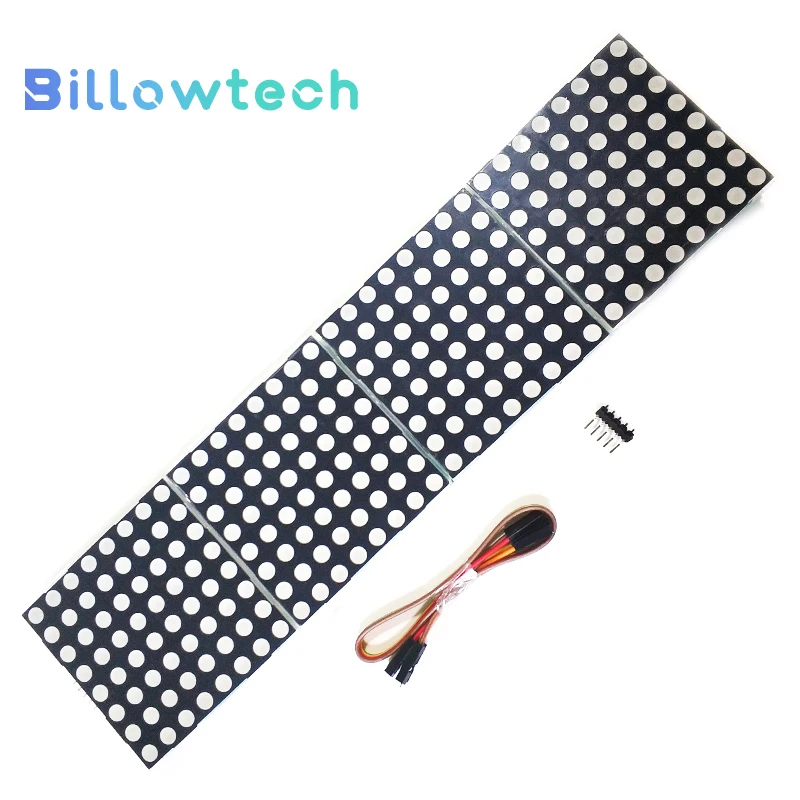

3. Размер модуля: один 60*60 мм, два в одном 120*60 мм, четыре в одном 240*60 мм
4. С крепежными винтовыми отверстиями, диаметр 3 мм
5. Модуль с входным и выходным интерфейсом, поддержка нескольких каскадных модулей
Инструкции по проводке:
1. Левая сторона модуля-входной порт, а правая сторона-выходной порт.
2. При управлении одним модулем вам нужно только подключить входной порт к ЦП
3. Когда несколько модулей каскадированы, входной терминал первого модуля подключен к ЦП, выходной терминал подключается к входному терминалу второго модуля, выходной терминал второго модуля подключен к входному терминалу третьего модуля и так далее. ..
Возьмите 51 микрокомпьютер с одним чипом в качестве примера:
VCC → 5V
GND → GND
DIN → P2.0
CS → P2.1
CLK → P2.2
Список доставки:
1. Модуль точечной матрицы MAX7219 (готовая продукция, с точечной матрицей, протестирована)
2,20 см Dupont Line 5P
3. Штыревой разъем 2,54-5P, (1 хорошо сварен, 1 не сварен)
