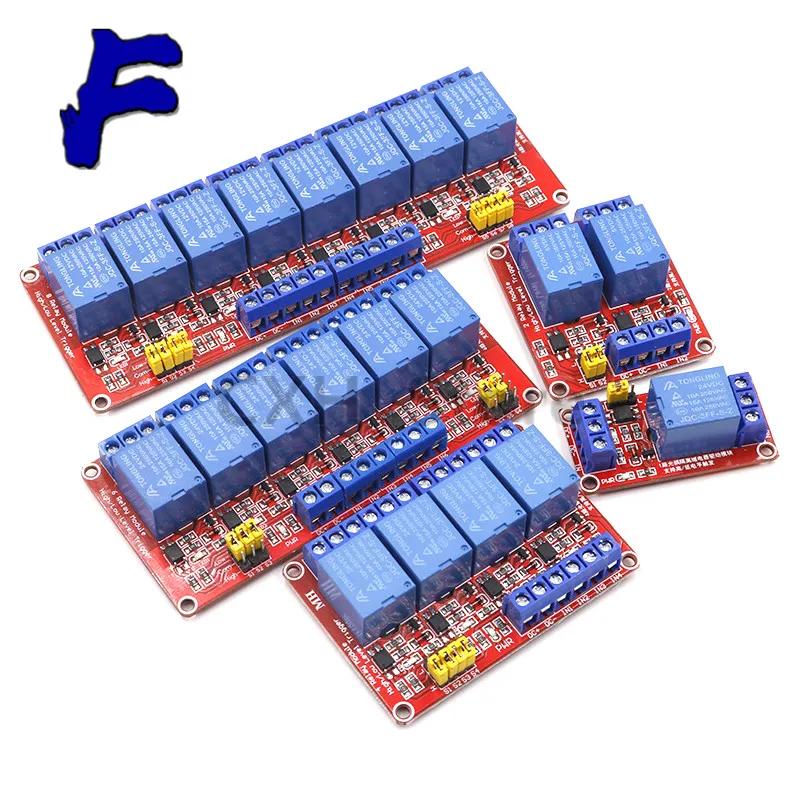

1248 дорога 5 В реле модульный оптрон изоляция высокий и низкий уровень триггера однокристальный микрокомпьютер красная плата

Размер модуля:

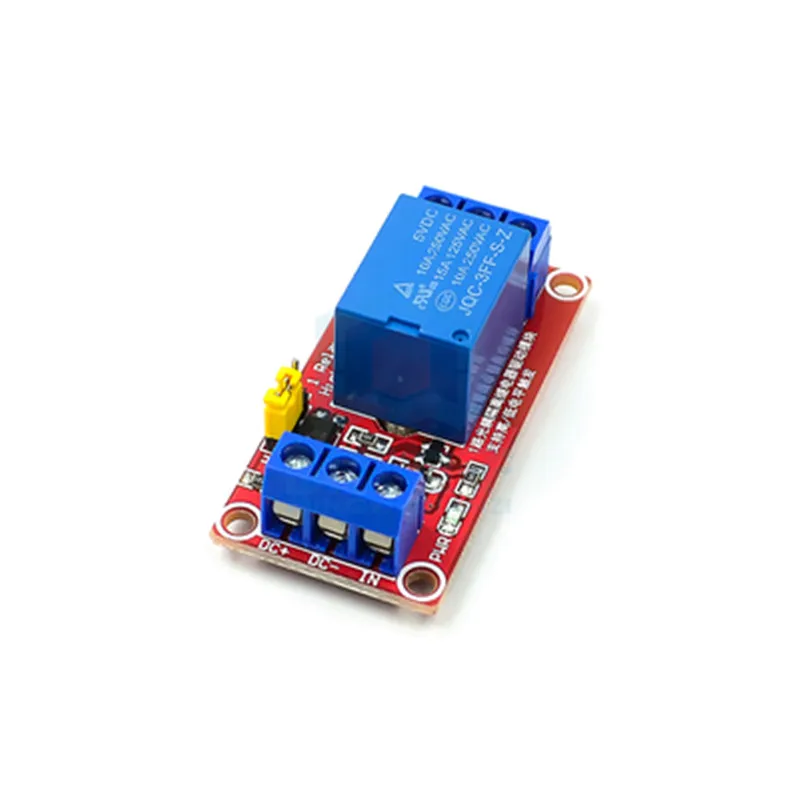

1 способ: 50*25*18,5 мм

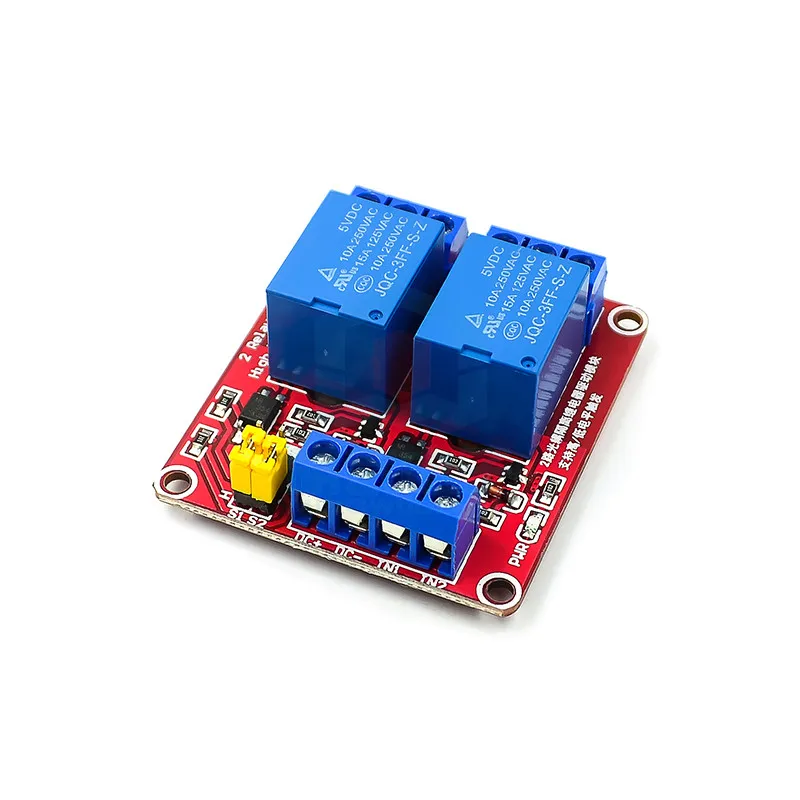

2 способа: 50*41*17,5 мм

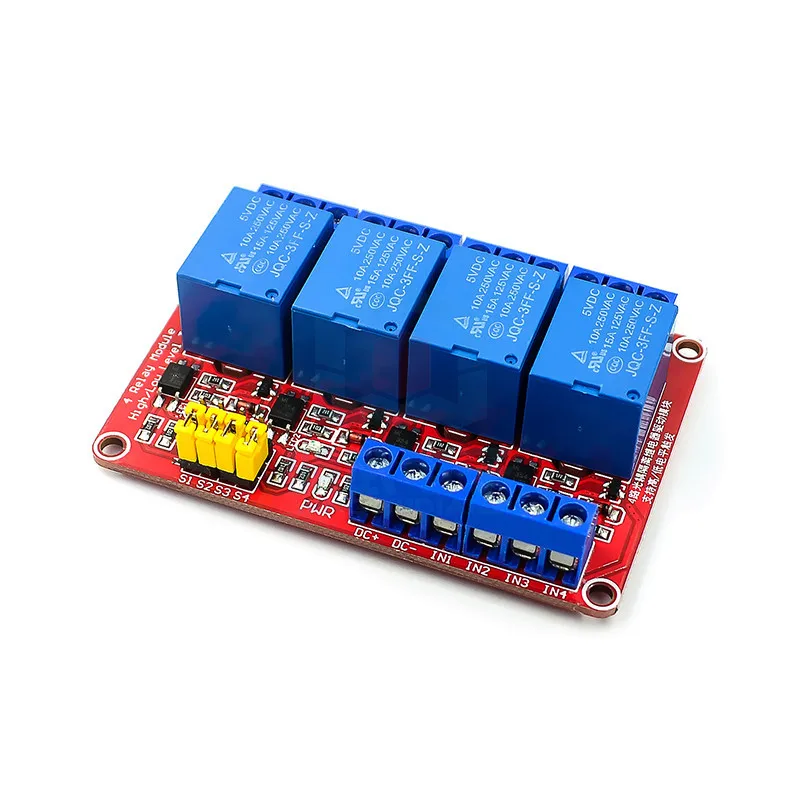

4 способа: 75*51*16,5 мм

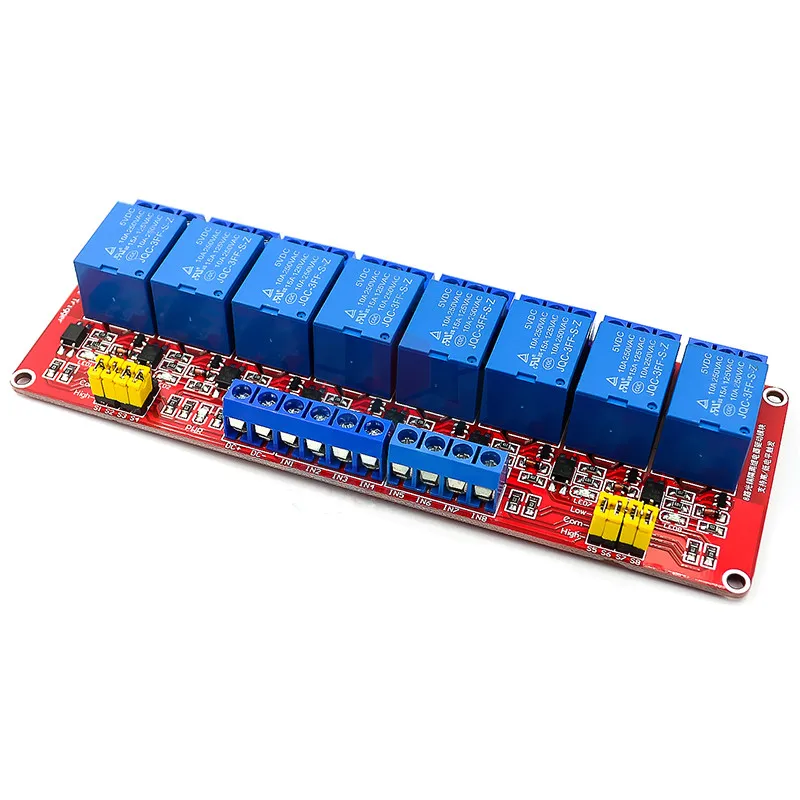

8 способов: 142*52*18 мм

Интерфейс модуля:

1. DC +: Подключите к положительному полюсу источника питания (напряжение в соответствии с требованиями реле)

2. DC-: подключение к отрицательному полюсу источника питания

3. IN: он может управлять реле для закрытия на высоком или низком уровне

Релейный выход:

1. НЕТ: реле обычно является открытым интерфейсом, реле приостанавливается до его закрытия, а после его закрытия оно коротко подключается к COM.

2. COM: общий интерфейс реле

3. NC: Нормально закрытый интерфейс реле, реле короткое-подключено к COM до его закрытия, и оно приостанавливается после его закрытия

Клемма выбора триггера высокого и низкого уровня:

1. Когда перемычка закоротчена до низкой, это триггер низкого уровня;

2. Когда перемычка закорочена высоким, это триггер высокого уровня
