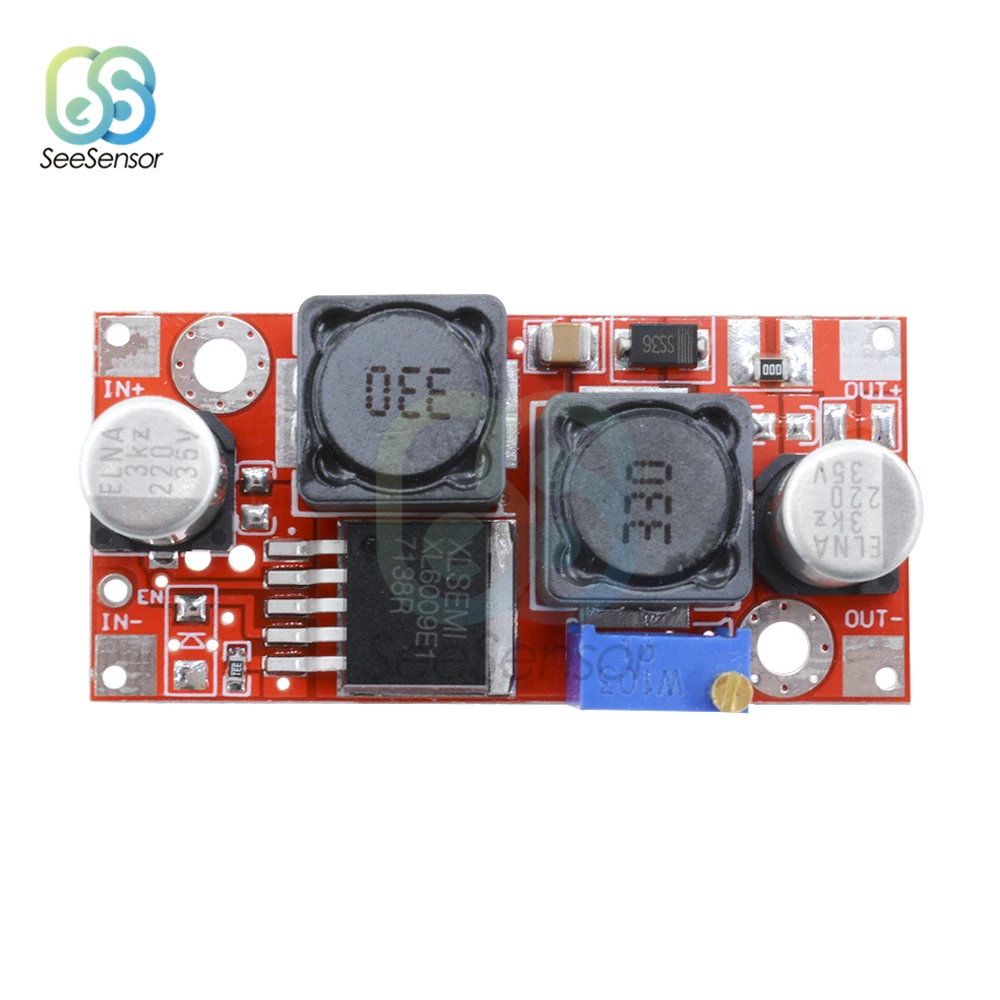

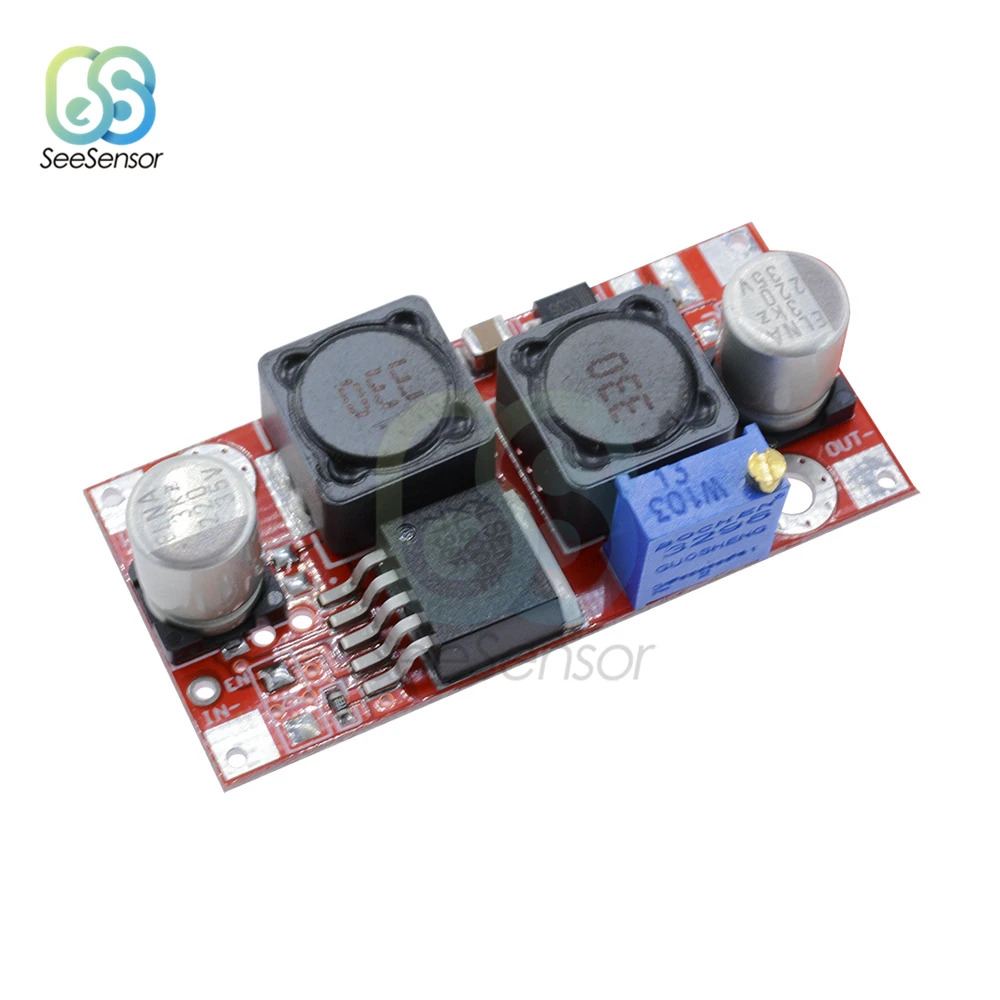

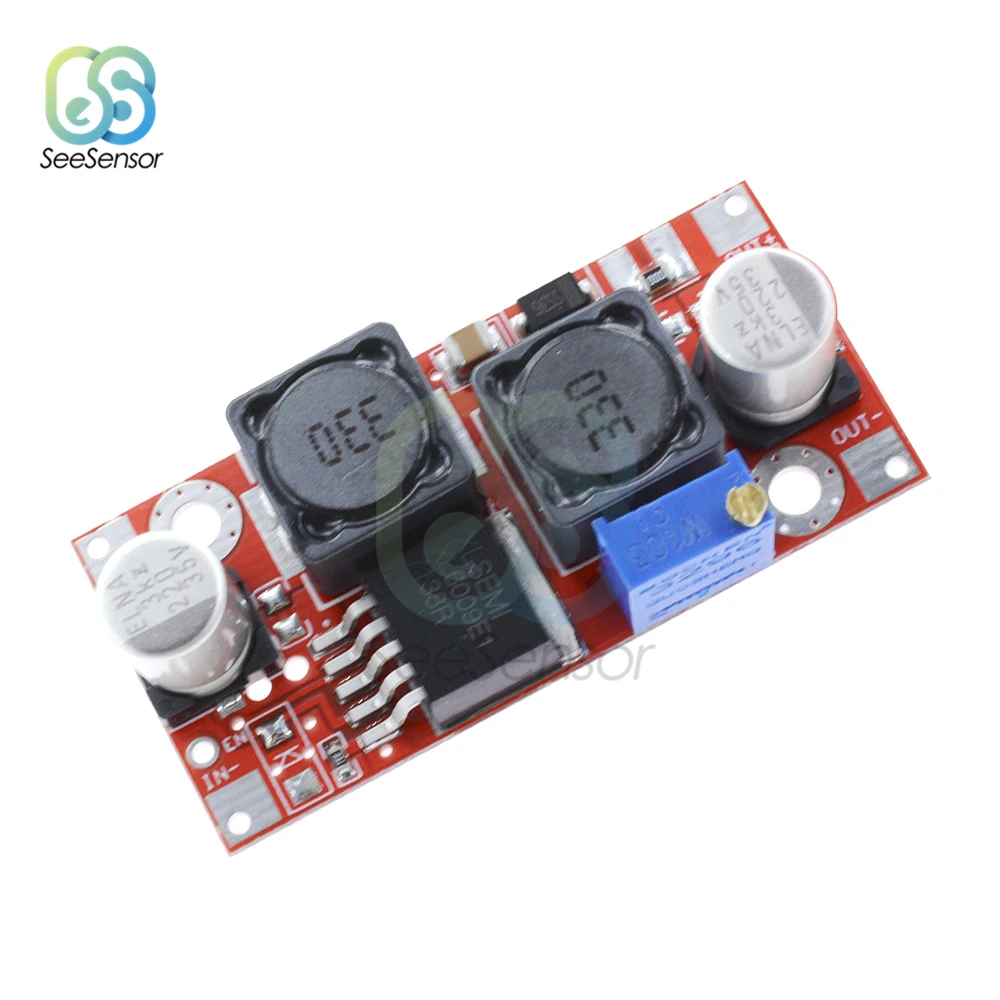

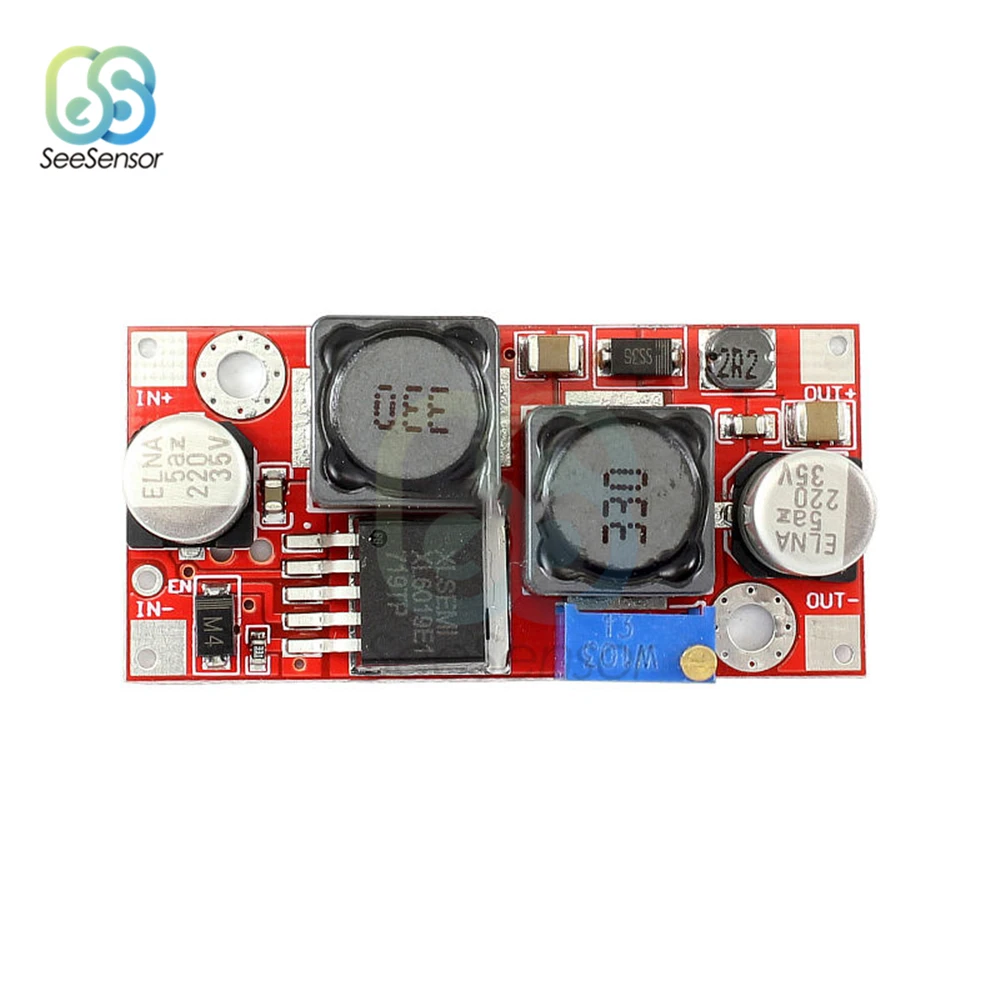

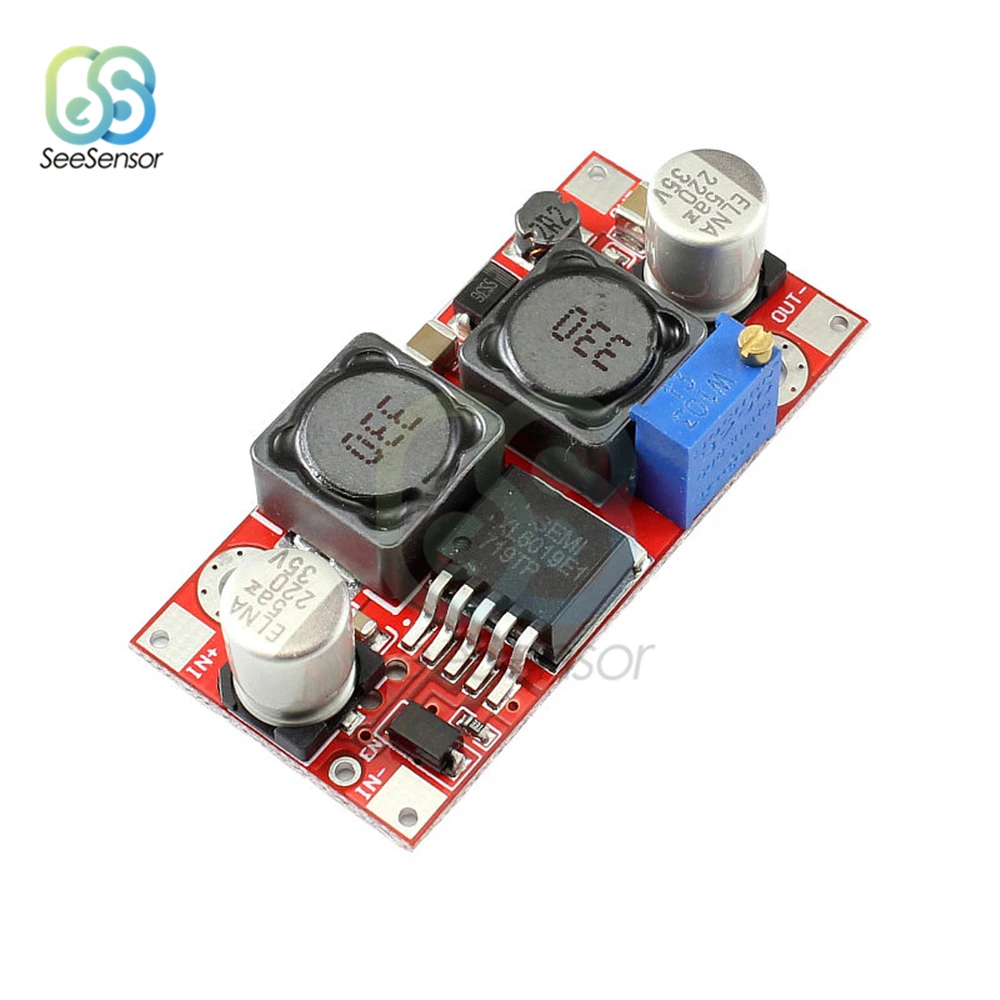

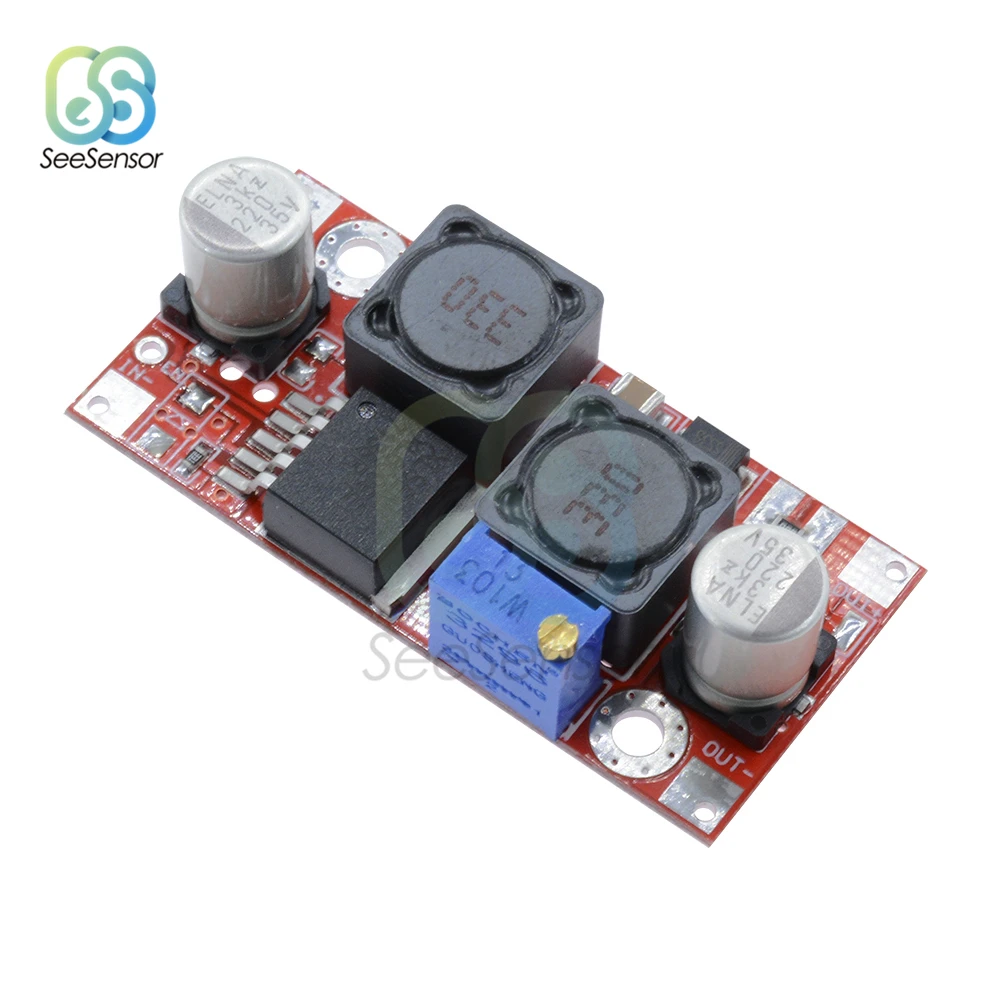

Разница между XL6019 и XL6009: XL6019 является модернизированной версией XL6009, с аналогичными функциями и более стабильной производительностью.

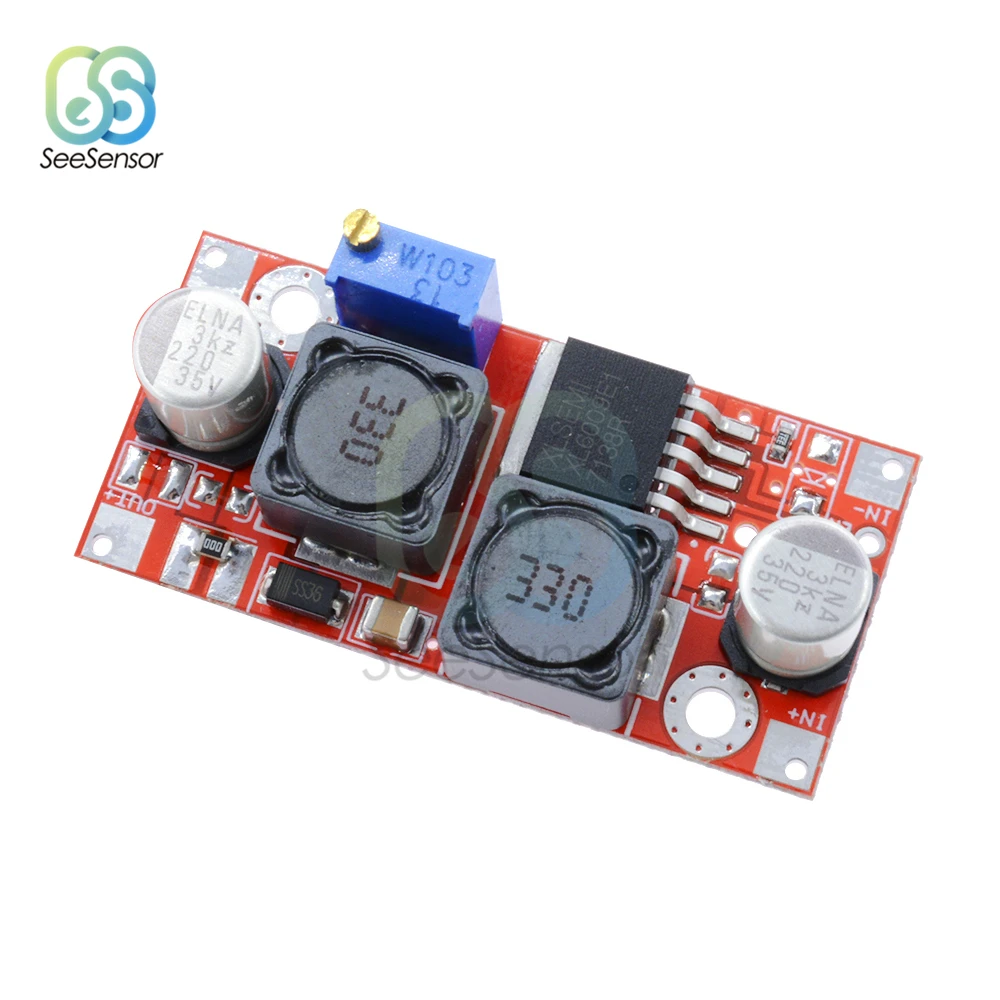

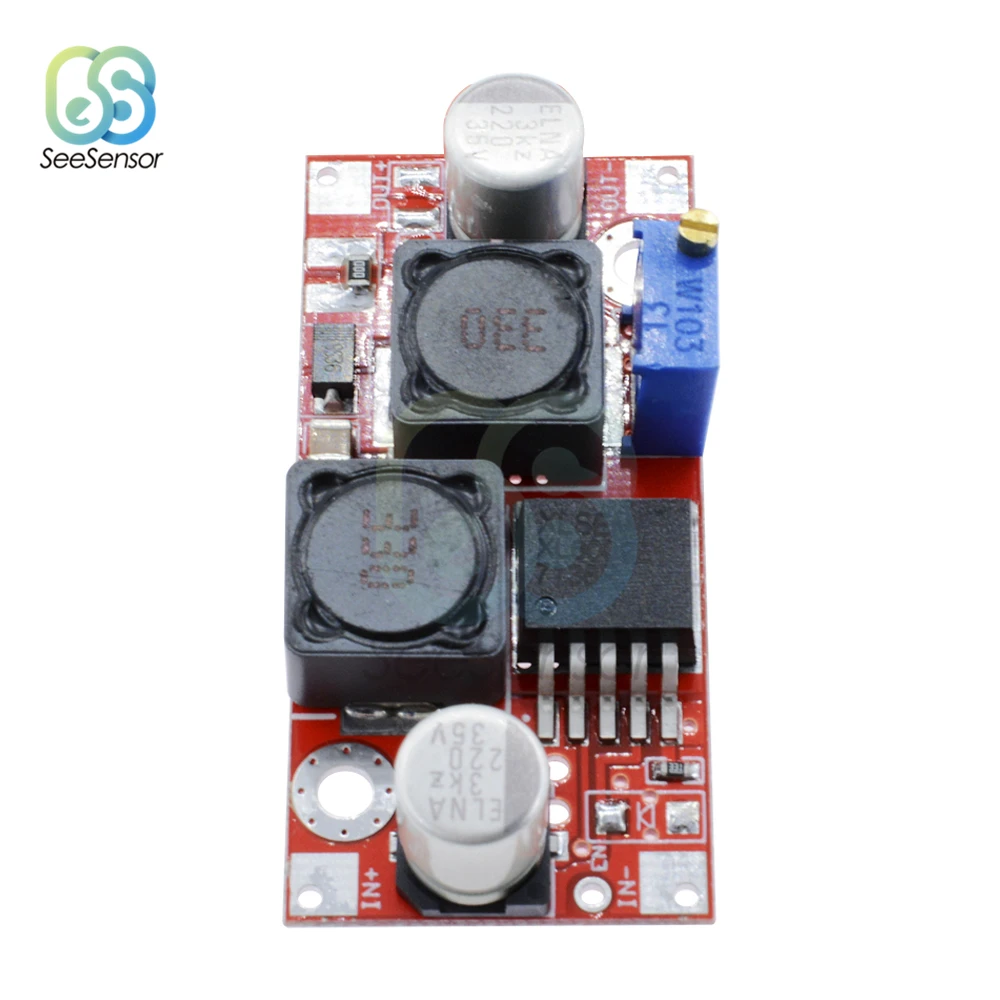

Введение
1: новый оригинальный XLSEMI чип, устраняет поддельные, разбирает чип.
2: импортные SMD электролитические конденсаторы, не сопровождаемые домашней емкостью.
3: Рабочая частота до 400 кГц и схема фильтра LC, Выходная пульсация очень низкая.
4: импортные индукторы TDK, тепло и шум к минимуму.
6: Входные и выходные три многослойных керамических конденсатора MLCC, помехи повышают стабильность.
7: PCB использует КБ материала листа класса, чтобы предотвратить картон, мусорную пластину.
8: Встроенный MOSFET, LM2577 встроенный Триод попрощаться, может достичь 94% эффективности.
9: увеличенное включение порта, вы можете контролировать ли повышающая цепь.
10: Размеры: 49 (Д) * 23,4 (Ш) * 11,4 (В) мм (без потенциометра)
Параметры
Свойства модуля: неизолированный шаг вверх и вниз модуль (BOOST & Buck)
Входное напряжение: 5-32 в
Выход напряжение: (1) плавной регулировкой (1,2-35V)
Выходной ток: 1.5A (макс.)
Входной ток: 4A (макс.)
Выходная мощность: Естественное охлаждение 20 Вт, плюс радиатор 25 Вт (макс.) реальная мощность
Максимальная выходная мощность = эффективность преобразования входного напряжения * 4A * эффективность преобразования

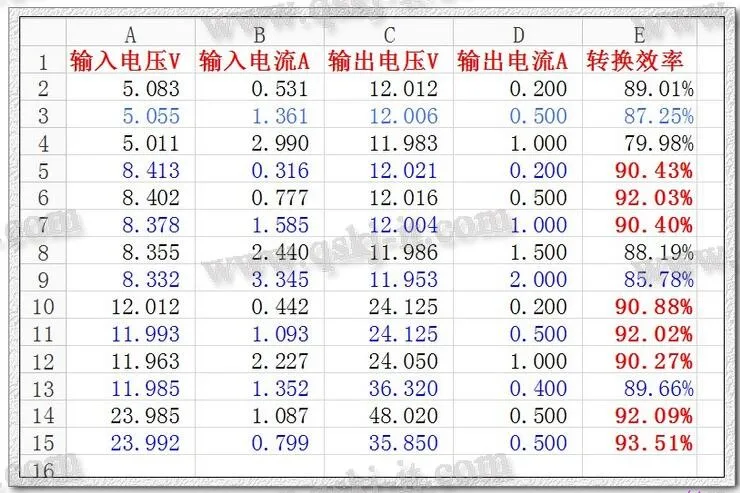

Эффективность преобразования: эффективность измеренного напряжения и тока, обычно используемых (далее, только для справки)
A = входное напряжение. B = входной ток. C = Выходное напряжение. D = выходной ток. Е = эффективность преобразования
Рабочая температура: Промышленный класс (от-40 С до + 85 с) (температура окружающей среды превышает 40 градусов, более низкое энергопотребление, или для увеличения рассеивания тепла)
Повышение температуры при полной нагрузке: 45 C
Рабочая частота: 400 кГц
Ток нагрузки: 5 в поворот 12 В 15 мА
Регулирование нагрузки: ± 0.5%
Регулирование напряжения: ± 0.5%
Скорость динамического отклика: 5% 200uS
Включить порт управления: Да, высокий 1,4 V-VIN (ON), низкий 0-0,8 V (OFF), по умолчанию высокий
Защита от короткого замыкания: нет (пожалуйста, установите предохранитель или защитный вход)
Защита от обратной полярности на входе: нет, пожалуйста, обратите внимание на нашу диодную панель с обратной защитой или на входной серии.

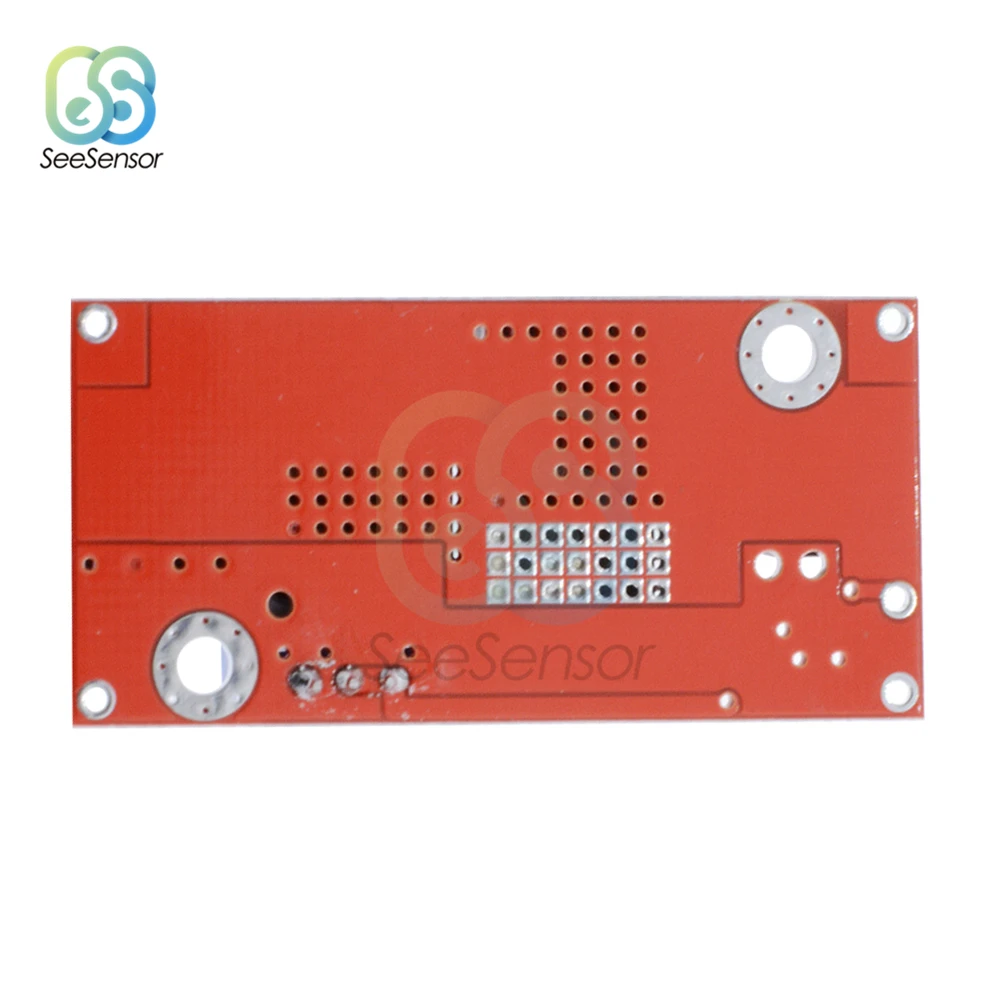

Установка: можно завинчивать (крепежные отверстия 3 мм), 2 крепежных отверстия
