Последнее обновление: 12.03.2022
Введение продукта:

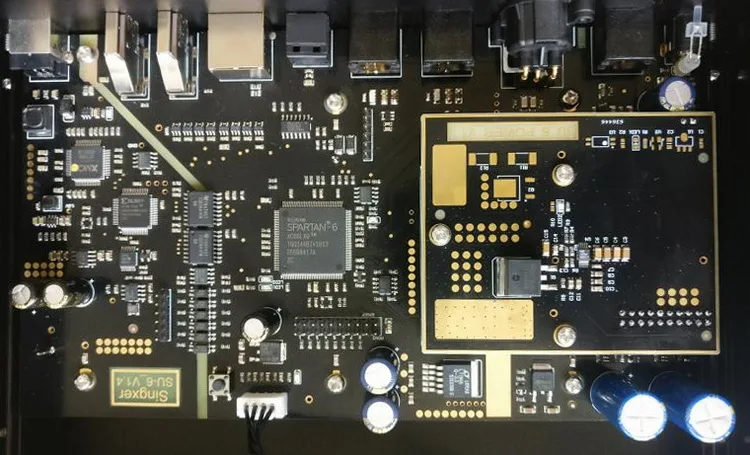

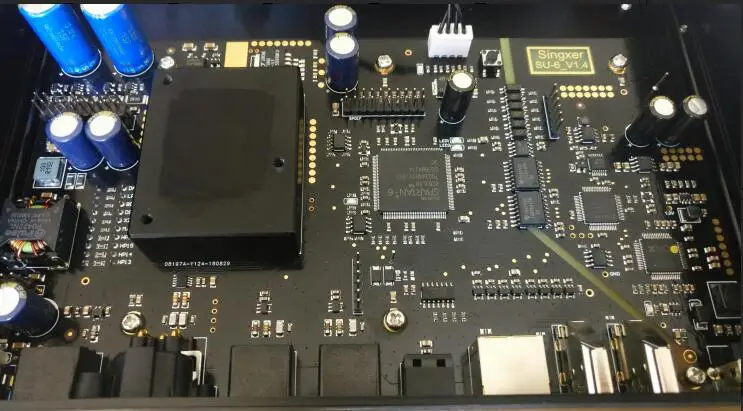

Он использует новейшие серии XMOS xCORE-200 и высокопроизводительный PGA чип Xilinx.
SU-6-это цифровой интерфейс с использованием системы часов на уровне термостата.
Кристаллические осцилляторы Crystek с двумя CCHD-957 femtosecond обеспечивают прочную основу для превосходного качества звукового сигнала на выходе SU-6.

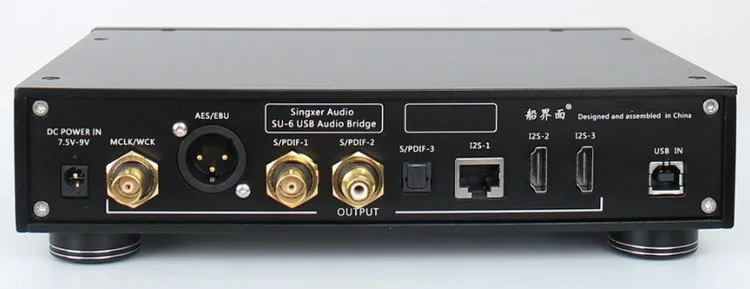

Цифровой интерфейс SU-6 использует стандартный входной интерфейс USB2.0, в то время как SU-6 имеет богатый выходной интерфейс, включая S/PDI для волоконно-коаксиальных RCA и BNC выходов, AES/EBU для сбалансированного выхода XLR, RJ45 и HDMI интерфейсы. Выход I2S (включая DSD на сигнале), выход часов поддерживает основные часы MCLK и часы WCLK word.Система питания дизайн оптимизирована и аудио секции приведенный в действие 7.5F (7,5 миллионов УФ) супер конденсатор с алюминиевой крышкой.SU-6-это интерфейс USB нового поколения. Он расположен в элитном интерфейсе. По сравнению с нашими продуктами в прошлом, SU-6 в основном использует следующие четыре новые технологии, независимо разработанные:1. Встроенная CPLD технология предварительного формирования и технология синхронизации источника на основе FPGA изменяет изолированный сигнал I2S, тем самым устраняя аддитивное дрожание, вызванное изоляционным чипом.2. Новый дизайн алгоритма FPGA, встроенные буферные данные FIFO перед выходом, выход SPDIF с использованием повторного кодирования FPGA, так что коаксиальный выход может поддерживать PCM 384K и DSD DOP128.3. Используя высокопроизводительный кристаллический осциллятор femtosecond CRYSTEK's CHD-957, сотрудничая с саморазработанной системой постоянной температуры и сверхмалошумной суперконденсаторной системой электропитания, Кратковременная стабильность часов еще больше улучшается.4. Уникальная одночасовая система, все цепи всей машины разработаны с синхронными часами. USB часы Синтезирован PLL из фемтосекундные часы.
Технические параметры:
Частота выборки, поддерживаемая выходными интерфейсами:
-PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц
[I2S out and WCLK out поддерживает все частоты дискретизации, S/PDI и AES/EBU поддерживают 384K, а оптоволоконная поддержка 192K]
-DSD:
2,8 МГц (DSD64) - DoP, родной
5,6 МГц (DSD128) - DoP, родной
11,2 МГц (DSD256) - DoP, native
22,5 МГц (DSD512) -родной
[I2S out поддерживает все форматы DSD, S/PDI и AES/EBU поддерживает режим DSD128 DOP, а Оптическое волокно поддерживает DOP64 на самом высоком уровне]
-Ширина Бит: до 32 бит над выходом I2S; Максимум 24 бит над S/PDI, AES/EBU
Электрические стандарты для интерфейсов:1. Вход USB разъем является стандартным USB-B основа с источника питания Диапазон 4,5 V-5,1 V.2. Вход питания постоянного тока Разъем использует DC2.1 гнездо для поддержки 7,5 V-9V DC вход (для того, чтобы добиться быстрой зарядки Суперконденсатор, источника питания требование является 3A).3. Интерфейс BNC и RCA Интерфейс выходной стандартный сигнал S/PDI с уровнем 550 мВ (подключен к стандартной нагрузке) и выходным сопротивлением 75 Ом. 24/384k и dsd128 по поддержке dop (Dac также должен поддерживать это, в противном случае большинство dacs может принять 24/192 и dsd64 по dop)4. XLR интерфейс выхода Стандарт AES/EBU сигналов с уровнем 3,3 V (подключен к стандартной нагрузки) и выходное сопротивление 110 Ом. 24/384k и dsd128 по поддержке dop (Dac также должен поддерживать это, в противном случае большинство dacs может принять 24/192 и dsd64 по dop)5. Слово часы (WCLK) выход использует BNC интерфейс, TTL (без нагрузки), выходное сопротивление 75 Ом;6. Двухканальные HDMI-I2S сигналы выводятся через разъем HDMI. Четыре выходных сигнала включают сигналы MCLK, BCLK, LRCLK и SDATA. Стандартный дифференциальный уровень LVDS принимается, и сопротивление контролируется при 100 Ом. PIN13-15 разъема HDMI является DSD_ON сигналом, высокий уровень I2S работает в режиме DSD, уровень LVTTL; PIN18-выходная мощность 5 В (выходной ток менее 20 мА), которая может использоваться в качестве интерфейсной подключаемой индикации; Последовательность I2S двух выходных линий одинаковая.7. RJ45-I2S выход I2S сигнал CMOS (5 В) односторонний сигнал, низкое сопротивление на выходе, выход четырех сигналов, включая MCLK, BCLK, LRCLK, SDATA сигнал.7. Оптоволоконные порты выводят стандартные оптические сигналы. 24/192 ce & рох и dsd64 за доп.Подробности:1. Воплотите в жизнь концепцию электропитания как матери звука, обратите внимание на дизайн цепи питания, принять внешний вход постоянного тока, встроенный супер конденсатор питания, с высокой производительностью, низкий уровень шума и быстрая реакция LDO. Вся плата питается от 6 независимых LDOs. Цифровая аудиоплата питается от вторичного LDO. Часовая часть даже использует сверхнизкий уровень шума LDO, который закладывает прочную основу для обеспечения максимальной производительности выхода.2. Для обеспечения отличной производительности электрической передачи, гнезда XLR изготовлены из швейцарских продуктов Neutrik, USB-B розетки изготовлены из TE, и энтузиасты BNC и RCA коаксиальные розетки сделаны для тайваньских производителей. Даже предохранители выбираются из США. Модель Litteluse.3. Аудио Плата разработана с 4-слойная доска для того, чтобы обеспечить полное горизонтальной плоскости и плоскостью мощности. Высокоскоростная цифровая конструкция используется для обеспечения целостности сигнала и целостности питания платы. Специальная обработка сигнала часов с использованием дизайна пакета и точного управления импедансом, чтобы обеспечить качество сигнала часов и улучшить его способность анти-помех.4. Входные и выходные сигналы соответствуют стандартному дизайну, особенно высокоскоростной сигнал USB использует управление импедансом 90 Ом, а также встроенную антистатическую цепь защиты телевизоров; В сигнале I2S используется дифференциальный уровень LVDS, управление импедансом составляет 100 Ом, 4 выхода используются отдельный драйвер LVDS.Совместимость системы:1. Для Windows 7, Windows 8, Windows 10; 32/64 бит, необходимо установить специальный драйвер2. Для Native MacOS 10,6 и выше, использование системы поставляется с Драйвером3. Для Native Linux с совместимым ядром UAC2, с использованием собственного драйвера системы (Протестировано на Ubuntu и Daphile системах, на базе платформы INTEL X86)4. Для ОС Android 4,2 и выше устройство должно поддерживать функцию OTG. Вообще говоря, он подходит для системы Android 5,0 по умолчанию, а для системы ниже 5,0 он должен использоваться с выделенным плеером.Выход интерфейса HDMI -I2S:1. Дифференциальная Сигнализация пониженного напряжения дифференциального сигнала с уровнем 3,3 V;2. DSD на сигнале, 5 в источник питания (малый ток), внутренняя PGA сигнала отключения звука была обработана, и сигнал отключения звука не должен быть выходным;3. DSD на сигнале может быть определена самостоятельно. Сигнал DSD может произвольно выводиться на PIN13, 14, 15 и 16 контактов разъема.4. Фаза PIN1-3 и PIN7-9 регулируется, и пользователь может настроить фазу двух пар выходов через один переключатель.Гибкая I2S и конфигурация часов:1. Переключатель 1-4 соответствует PIN13-16 контакту разъема HDMI. Когда он вытягивается в положение ON, это означает, что пин-код Имеет выходную функцию сигнала DSD_ON;2. Переключатели 5 и 6-это режимы настройки времени:Когда переключатель 5 находится в O, часы выводят MCLK, и когда он включен, часы выводят WCK;Переключатель 6 настраивает частоту MCLK, которая составляет 22,5792 м/24,576 м для O и 45,1584 м/49,152 м для вкл.Конфигурация переключателя 6 действительна для CLK OUT, RJ45-I2S и HDMI-I2S.3. Переключатель 7 может отдельно установить левый и правый каналы в режиме DSD сигнала I2S.4. Переключатель 8 может установить линейную последовательность BCLK в сигнале I2S; Когда O, PIN4-BCLK +, PIN6-BCLK-;5. Переключатель 9 может установить линейную последовательность LRCLK в сигнале I2S; Когда O, PIN7 является LRCLK +, PIN9 является LRCLK-;6. Переключатель 10 может установить линейную Последовательность данных в сигнале I2S; Когда O, PIN1-это DATA +, PIN3-это DATA;Примечание:-Коаксиальный, оптоволоконный, выход AES/EBU не зависит от вышеуказанного кодового переключателя; RJ45-I2S последовательность проводов фиксируется, необходимо адаптироваться к различным интерфейсам, вам нужно настроить сетевой кабель.-Опциональная версия: SU-6 черная версия США, SU-6 черная версия ЕС. Пожалуйста, сообщите нам желаемую версию при покупке.
