Упаковочный лист: 1 регулятор напряжения AOYI ZKG-2A SCR
Примечание для вас
AOYI Модернизированный ZKG-2A регулятор напряжения для ZKG-2A-II
Регулятор сейчас Поддержка частоты 50/60 Гц оба варианта
Нет никакой разницы в других спецификациях, схеме проводки и качестве
Общее описание
Цифровой SCR регулятор напряжения "ZKG-2A серии" используется для управления Triac, На основе одночипового компьютера, так как ядро разработано для непрерывной регулировки напряжения нагрузки с помощью пускового механизма фазового угла, который подходит для контроля температуры машины для выдувания бутылок или другого механического оборудования. Из-за Применение погружные насосы для глубоких Напряжение негативные отзывы, «ZKG-2A серии обладают исключительными стабилизированный Напряжение, хорошо линейность Управление Функция, и может уменьшить воздействие электрической сети колебаний. Серия ZKG-2A имеет встроенный светодиод, который может отображать напряжение выходного напряжения. Этот новый дизайн имеет особые преимущества, такие как высокая точность, хорошая ударопрочность, хорошая надежность, сильная способность анти-помех, небольшие габаритные размеры, легкий вес, четкое чтение, без параллакса, результат удаленного просмотра и так далее. Серия ZKG- 2A имеет кнопочные переключатели, которые в оперативном порядке просты и надежны
Технические характеристики
Выходной импульс (когда сопротивление нагрузки составляет 20 Ом): амплитуда ≥ 3 в, ширина ≥ 50US
Максимальный угол проводимости триггера фазового сдвига: не менее 150 °
Условия окружающей среды: максимальная относительная влажность 85%, температура 0-50 ℃, вдали от коррозионного газа
Основной источник питания: напряжение 220 В ± 15%, частота 50 Гц/60 Гц, Входная мощность почти: 3 Вт
Размеры: Габаритные размеры: 48X48X78 (мм), размер отверстия: 45X45 (мм)

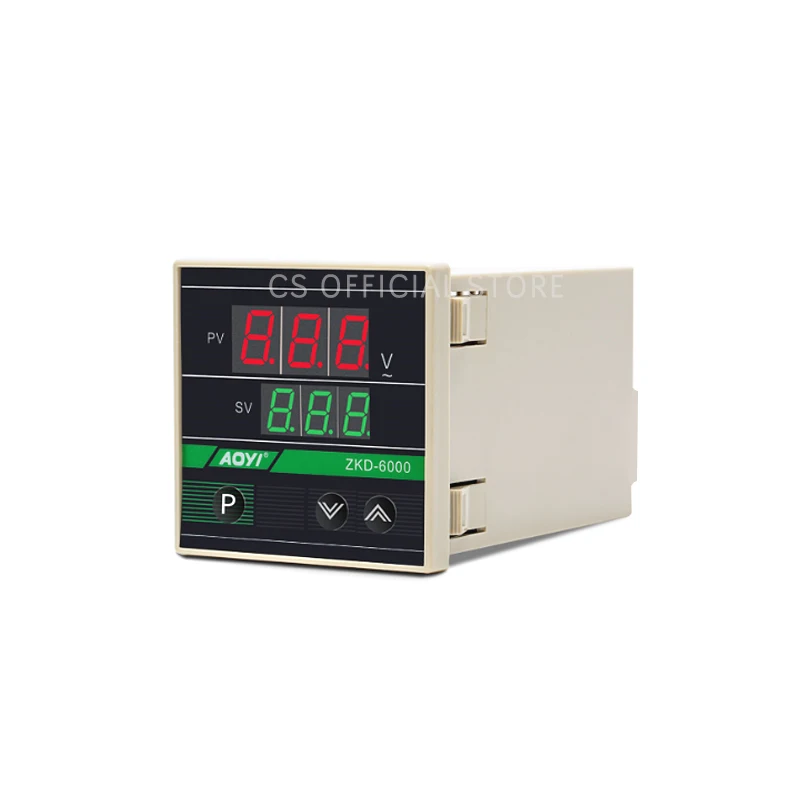

Демонстрация товара
1. Пожалуйста, подключите провод между выходом, отзывы, мощность, провод заземления и нагрузка в соответствии с дирграммой проводки, фаза нагрузки должна соответствовать мощности регулятора напряжения (I.E. Синхронизация), или это приведет к повреждению регулятора напряжения.
2. На Выдерживаемое Напряжение SCR должно быть больше, чем 2,5 раз поставить Напряжение. (Е. Г. Если рабочее напряжение составляет 220 В, то SCR Выдерживает напряжение должно быть больше, чем AC600V). И номинальный ток SCR должно быть больше, чем 1,5 раз-Услуги в настоящее время.
3. Вы должны приспосабливать достаточно большой радиатор к вашему SCR и обратить внимание на вентиляцию и тепловыделение, чтобы обеспечить температуру SCR менее 80 ℃ в любой чехол.
4. Одна клемма предохранителя серии должна быть подключена к аноду SCR, а другая должна быть клеммой фазовой линии, не допускается в другом месте.
5. Если SCR радиатор заряжен, вы должны сделать свободное положение для опасности электрического удара и короткого замыкания между SCR.
6. Если вы хотите установить Амперметр в серии, он должен быть подключен к Anode SCR, и пусть сигнал пускового механизма не перемещается через амперметр.
7. Провода, подключенные к пусковому терминалу, должны быть максимально короткими и отделены от других проводов, чтобы избежать взаимных помех и привести к ложному запуску.
AOYI ZKG-2A регулятор напряжения работает с одним триаком, таким как модель BTA41-400B, BTB08-600B,BTB08-800B и т. Д., специально используется для контроля температуры выдувного аппарата бутылки или регулятор мощности нагрева для дистиллятора

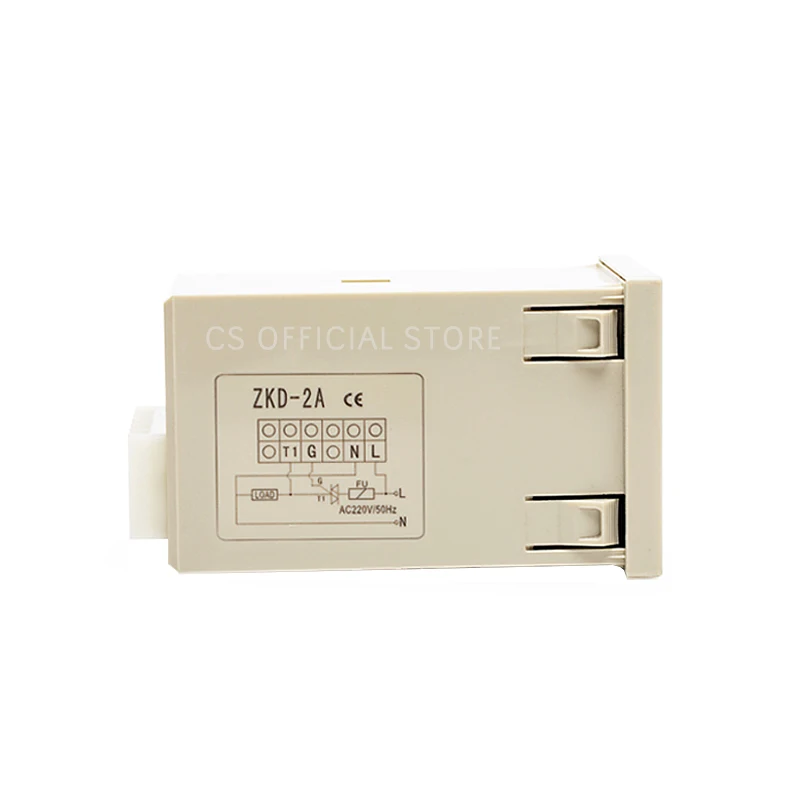

Схема проводки
Пожалуйста, обратитесь к следующей схеме подключения и убедитесь в правильном подключении
