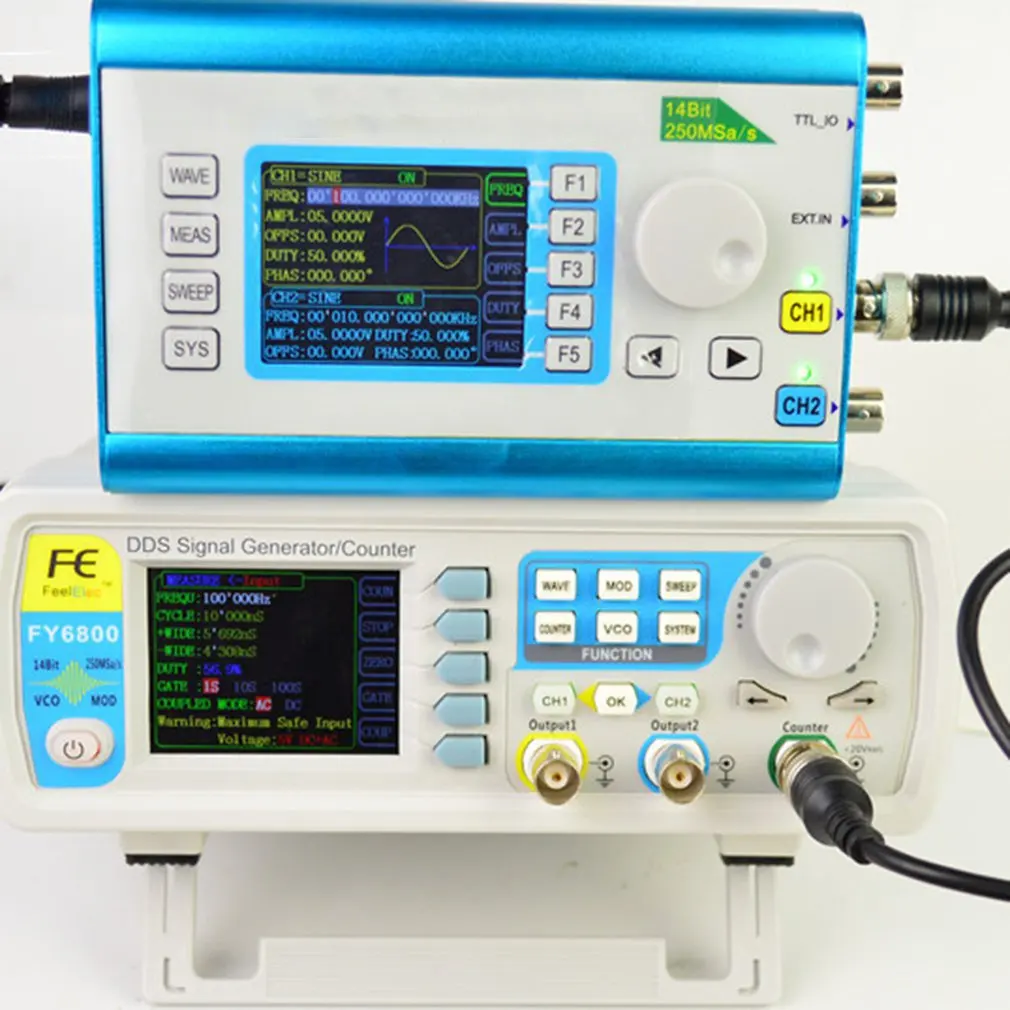

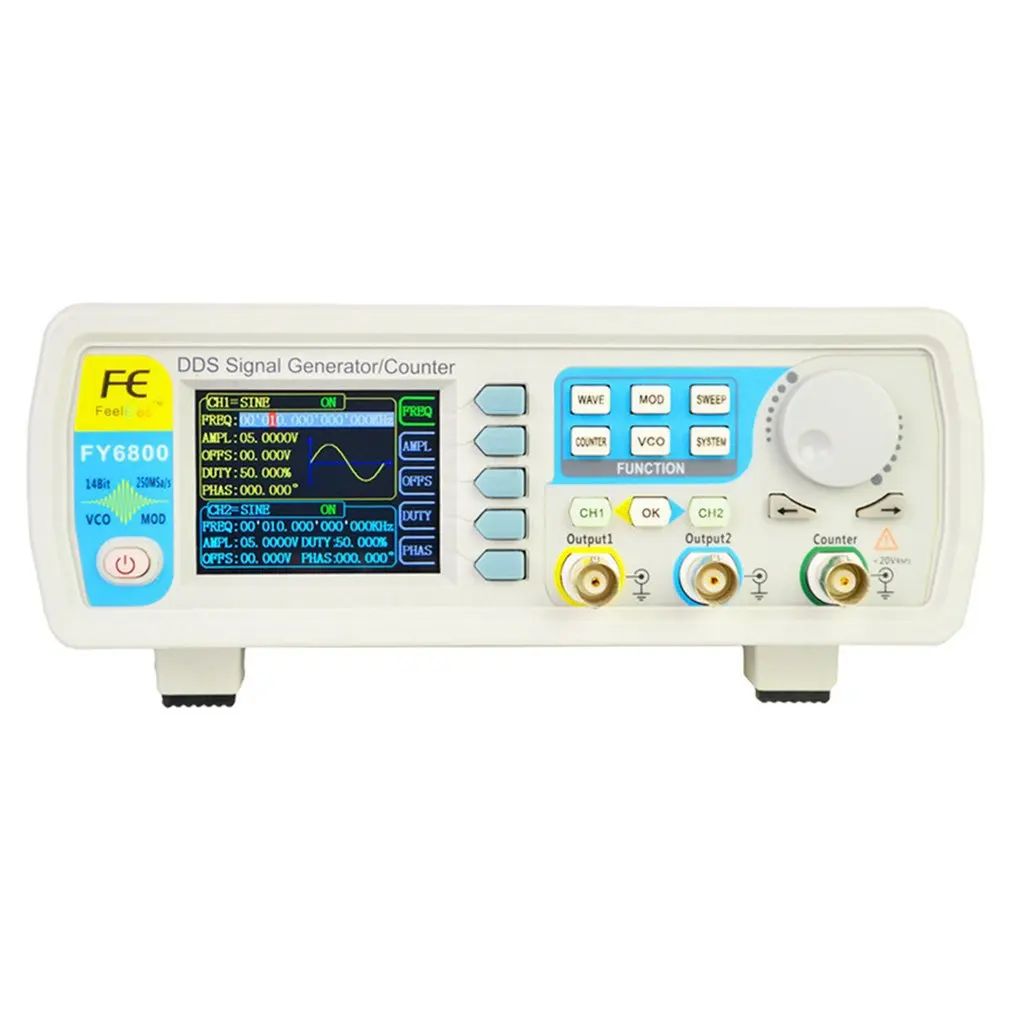

FellTech FY6800-60M 60 МГц 2-канальный DDS произвольный сигнал 250MSa/s 8192*14 бит 100 МГц сигналов частотомер Гун свяжитесь с нами

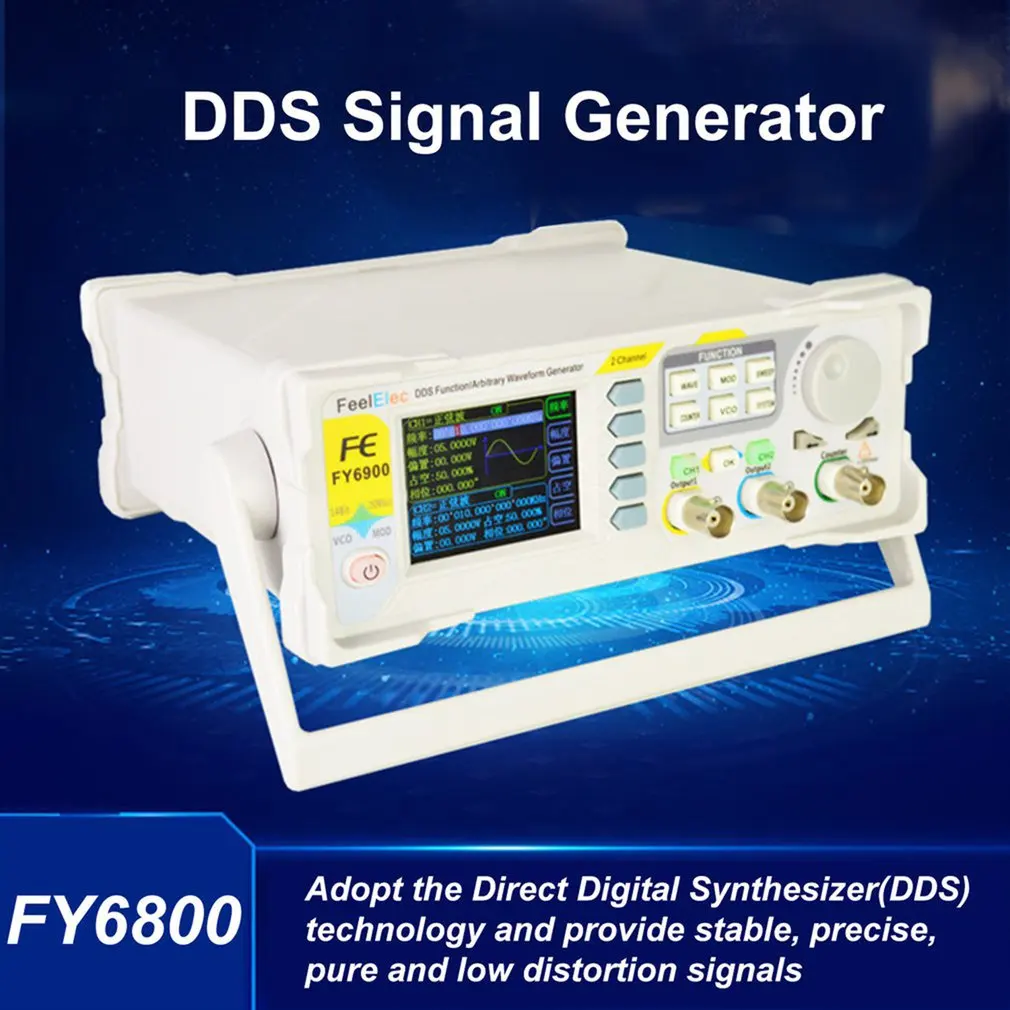

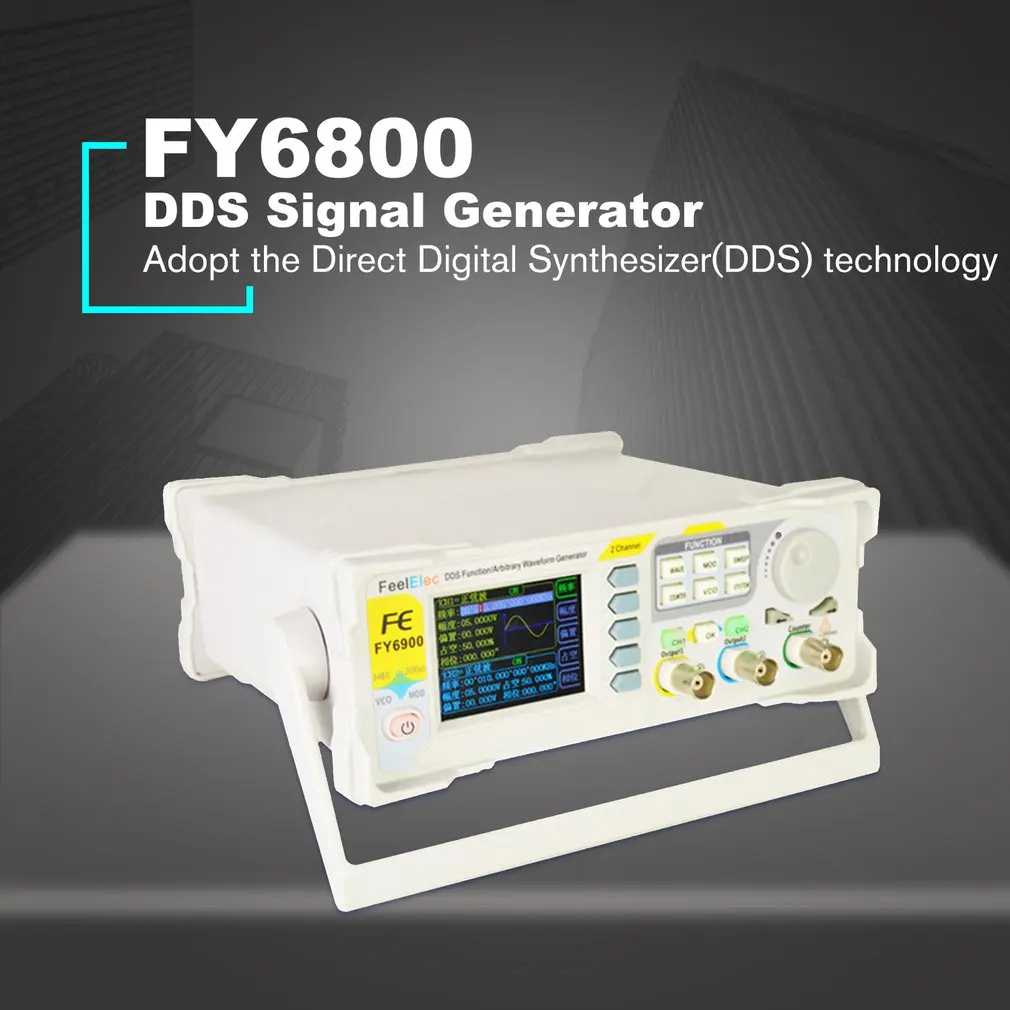

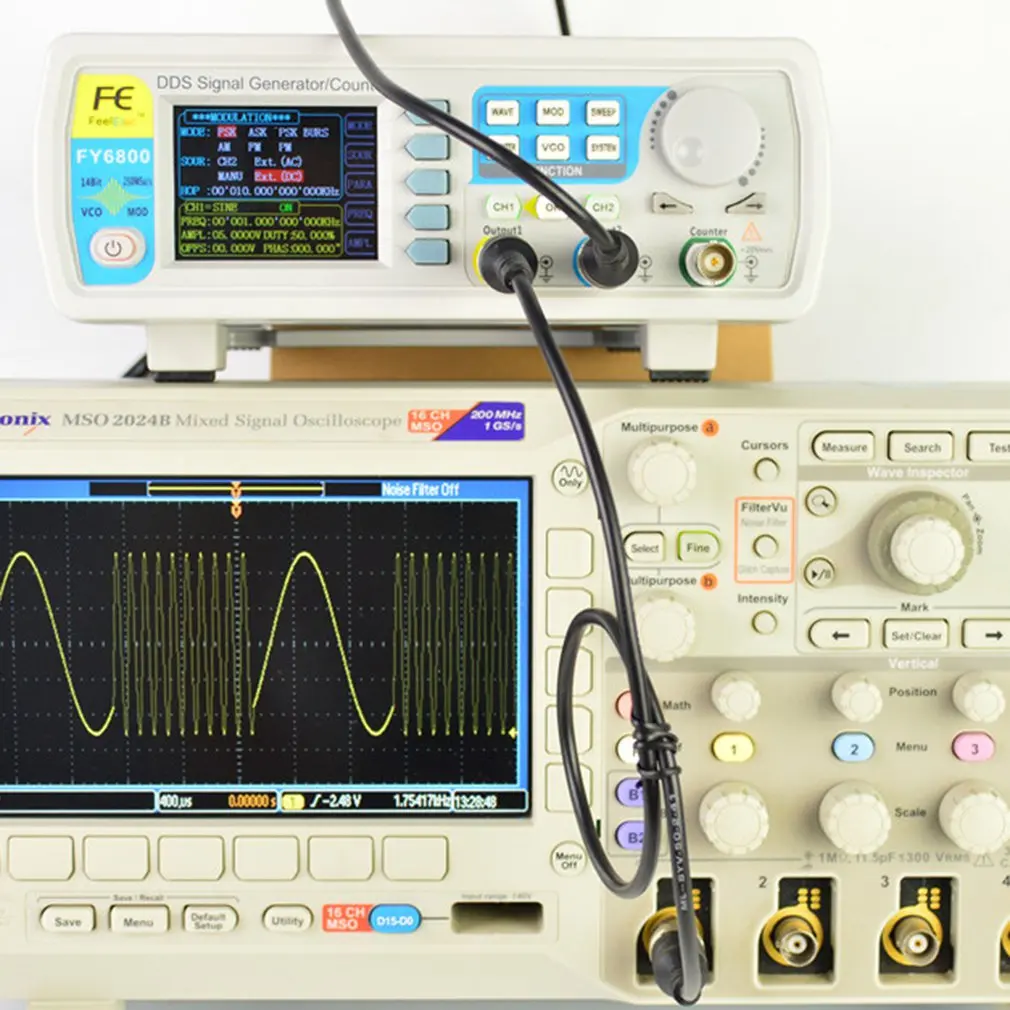

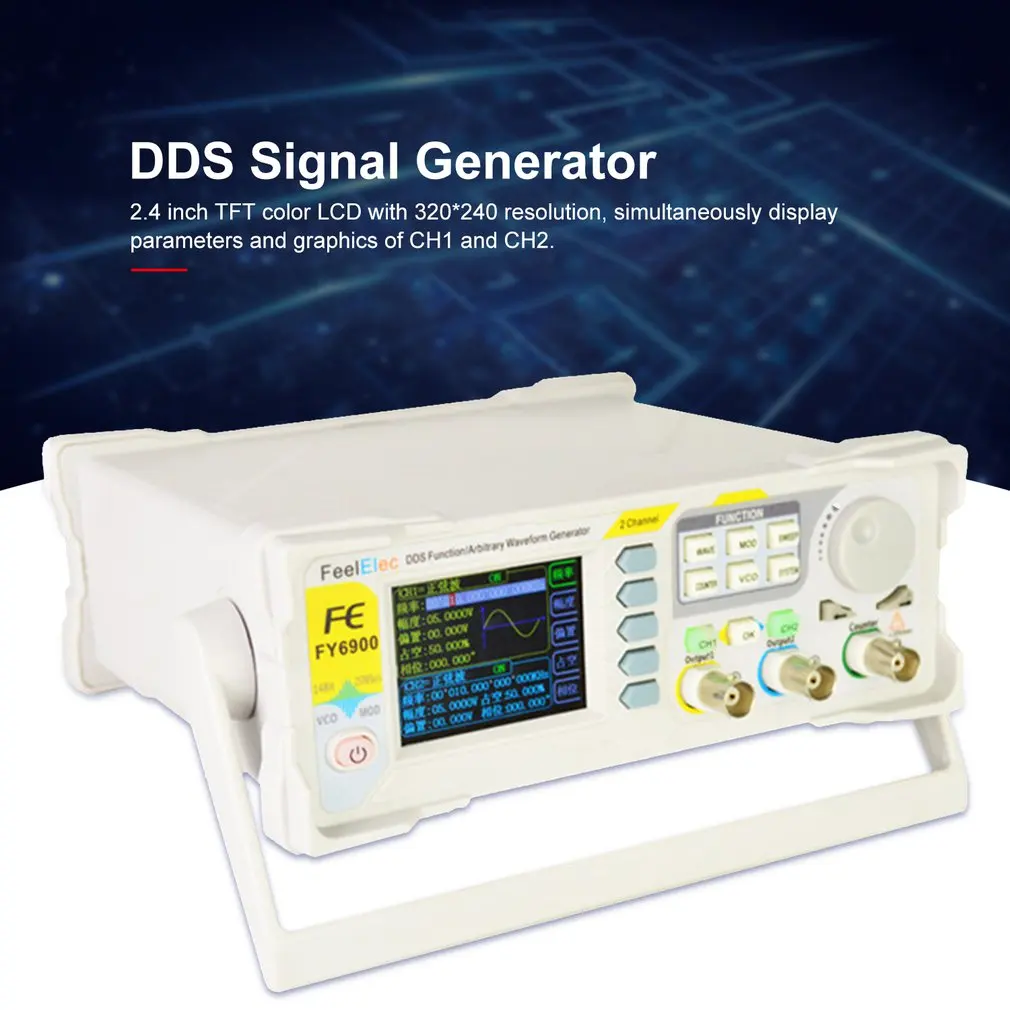

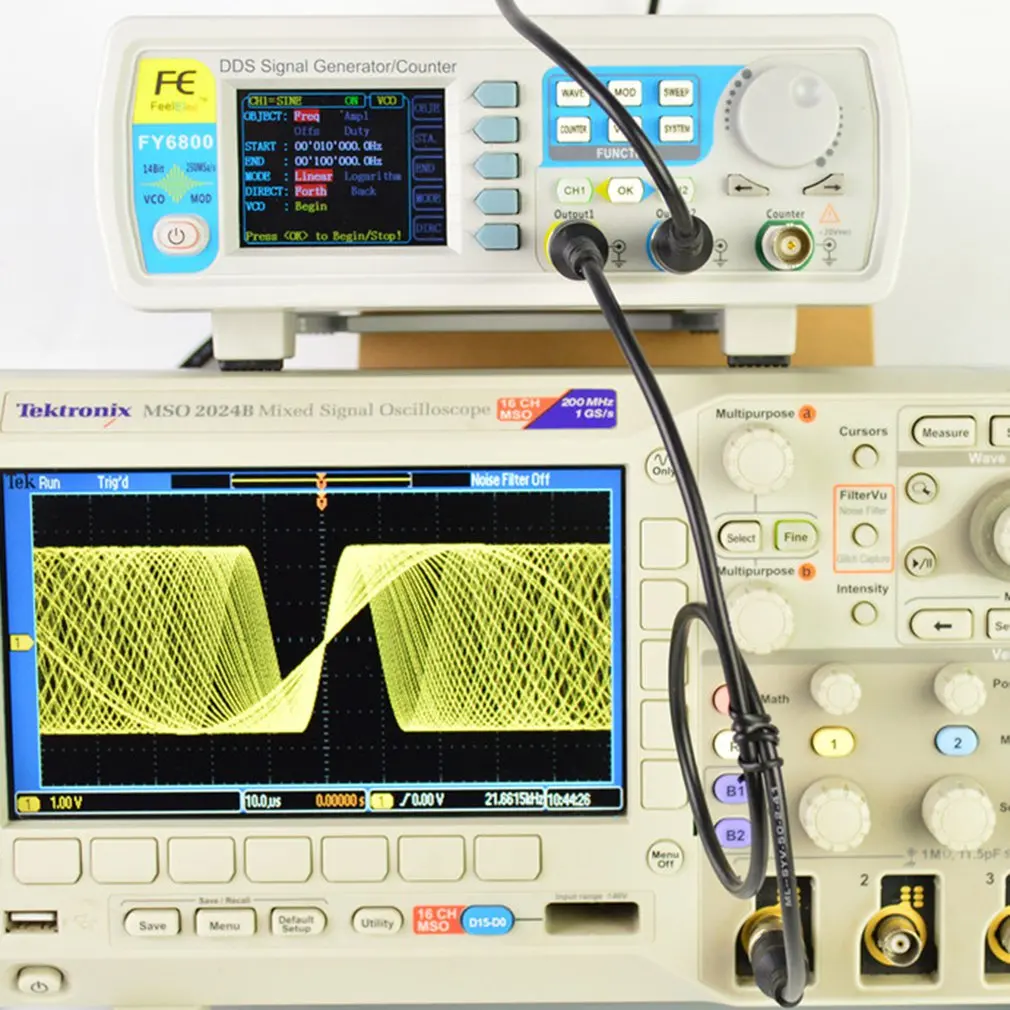

Особенности:1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.2.2.4 дюймовый TFT цветной ЖК-дисплей с разрешением 320*240, одновременные параметры дисплея и графика CH1 и CH2.3. Используйте мягкие силиконовые ключи вместо традиционных патч-ключей, более длительный срок службы и более удобный для работы инструмента.4. Применение 14-bit высокоскоростной D/A конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации и 14 бит в вертикальном направлении.5. Может выводить до 98 групп функций/произвольной формы: 34 группы заданных сигналов и 64 группы пользовательских сигналов.6. Позволяет хранить 64 файла данных произвольной формы, каждая глубина хранения сигнала составляет 8192 точек * 14 бит.7. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.8. Функция развертки: Линейная развертка и логарифмическая функция развертки s; 0,01 s-999,99 s Время развертки; Вверх, вниз и направление закрутки.9. Функция VCO (выход управления напряжением): поддержка функции контроля напряжения VCO (например, светодиодный осциллятор управления напряжением).10. Функция вывода: есть ручной триггер, внутренний триггер CH2 и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.11. Частотомер Функция: Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.12. Функция счетчика: 2 режима измерения соединения, включая соединение постоянного тока и соединение переменного тока.13. Поддержка два или более генераторы сигналов произвольной формы подключен к достижению многоканальный выход, максимальный Поддержка 16-канальный синхронный выход.14. Полностью независимый выход с двумя каналами, синхронизация работы между каналами.15. Фазы диапазон регулировки двух каналов составляет 0 ~ 359,99 °, а регулировка точность определения его местонахождения составляет 0,01 °.16. С функцией вывода цифрового сигнала: он может реализовывать любой уровень CMOS с амплитудой 0 ~ 10 В.17. Оснащен функцией отслеживания каналов, когда функция отслеживания включена, все параметры обоих каналов могут быть обновлены в соответствии с конфигурацией пользователя одновременно.18. Высокое разрешение амплитуды: минимальное разрешение амплитуды может достигать 1МВ, амплитудный диапазон 1mVpp ~ 20Vpp.19. Рабочий цикл каждого канала может регулироваться независимо (0.01%-99.99%), с разрешением 0.01%.20. С-10V ~ + 10V DC офсетная печать функция (≤ 20 МГц), разрешение до 1mV.21. Функция хранения: может сохранить 20 групп параметров, установленных пользователем и извлечь в любое время.22. Коммуникационная Функция: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.23. Защита от короткого замыкания на выходе: все выходы сигнала s могут работать в условиях короткого замыкания при нагрузке 60S или более.24. Функция редактирования произвольной формы: пользователь может редактировать произвольные формы на ПК, а затем загружать на выход из инструмента.Описание:1. Эти двухканальные генераторы сигналов сочетают в себе несколько функций s в одном, таких как генератор функциональных сигналов, генератор произвольной формы, импульсный генератор, аналоговый/цифровой модулятор, VCO, Sweep, счетчик и счетчик частоты и т. Д.2. Прибор использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.3. Это отличный инструмент для тестирования или измерения для инженеров электроники, электронной лаборатории, обучения и исследований.Характеристики:Бренд: FellTechМодель: FY6800Материал: пластик + металлЦвет: белыйПараметры частотыСинусоидальная волна: 0 Гц ~ 60 МГцКвадратная волна: 0 Гц ~ 25 МГцТреугольная волна: 0 Гц ~ 10 МГцПандус импульсная волна: 0 Гц ~ 10 МГцПроизвольная форма сигнала: 0 Гц ~ 10 МГцTTL/COMS: 0 Гц ~ 20 МГцМинимальная ширина импульса: 20ns (все модели импульсной волны минимальной ширины могут достигать 20ns)Мин. Разрешение: 1μгцТочность частоты: +/-20ppmСтабильность частоты: +/-1ppm/3 часаПараметры формы волныТипы сигналов: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольник/пандус, Пилообразная волна, CMOS, четыре канала TTL, DC, полуволна, полная волна, положительная ступень, обратная ступень, положительная ступень, обратная сила, пульс Лоренца, многотоновая, Шум, ЭКГ, трапециевидный пульс, Синк пульс, узкий пульс, Гаусс белый шум, AM, FM, и другие 64 набора клиентской формы сигналаДлина волны: 8192 точек * 14 битЧастота дискретизации: 250MSA/sВертикальное разрешение: 14 битСинус: гармоническое подавление: ≥ 50dBc(<1 МГц); ≥ 45dBc(1 МГц ~ 20 МГц)Общее гармоническое искажение: <0.5% (20 Гц ~ 20 кГц, 0dBm)Квадрат: время подъема/падения: ≤ 7 НС (VPP<5 В)Превышение: ≤ 5%Рабочий цикл: 0.01% ~ 99.99% (разрешение 0.01%)Пилообразный сигнал: линейность: >99% (0,01 Гц ~ 10 кГц)Выходные параметрыАмплитуда (VPP): частота ≤ 10 МГц: 1mVpp ~ 20Vpp; 10MHz20MHz: 1mVpp ~ 5VppРазрешение: 1 мВАмплитудная стабильность: +/-0.5% / 5 часовАмплитудная Плоскостность: +/-2.5%(<10 МГц); +/-5%(>10 МГц)Сигнал на выходеСопротивление: 50 Ом +/-10% (Типичный)Защита: все каналы могут работать более 60 с при нагрузке короткого замыканияСмещение постоянного токаОфсетная печать диапазон: Frequency≤ 20 МГц: +/-10V; Частоты> 20 МГц: +/-2,5 VРазрешение смещения: 1 мВПараметры фазыДиапазон фаз: 0 ~ 359,99 °Фазы Разрешение: 0,01 °TTL выходАмплитуда уровня TTL: >3VppВентилятор: >8 TTL нагрузкаВремя подъема/падения: ≤ 10 нсВыход COMSНизкое электро уровне по уровню поверхности: <0,3 VВысокая электрический уровень: 1V ~ 10VВремя подъема/падения: ≤ 18 нсФункция счетчика частотыЧастота функций, период, ширина положительного/отрицательного импульса, рабочий циклДиапазон входного напряжения: 1Vpp ~ 20VppЧастотометра: диапазон: 0,01 Гц ~ 100 МГц; Разрешение: 0,01 Гц; Чувствительность: время ворот 3 классов (1S, 10S, 100S) с возможностью регулировкиФункция счетчикаДиапазон подсчета: 0 ~ 4294967295Режим соединения: 2 вида режимов соединения: DC и ACРежим подсчета: ручная работаФункция разверткиФорма несущего сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)Тип развертки: Линейная развертка или логарифмическая разверткаНаправление развертки: вверх, вниз и круглый ход направления разверткиВремя развертки: 0,01 s-999,99 s/шагОбъекты развертки: частота, амплитуда, смещение, рабочий циклУстановочный диапазон пусковое положение и положение отделки можно установить произвольноДиапазон развертки определяется параметрамиФункция VCO (выход управления напряжением)Диапазон модуляции сигнала на вход: 0 ~ 5 ВЧастотный диапазон сигнала VCO: 0-2000 ГцОбъект управления VCO: частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, цикл управления напряжениемСпециальная функция VCO: может амплитудный модулировать (AM) или частотный модулировать (FM) внешним аналоговым сигналомФункция модуляцииТип модуляции: AM, FM, PM, ASK, FSK, PSKФорма несущего сигнала: синус, квадрат, треугольник, рампа, произвольная форма волны (за исключением постоянного тока)AMИсточник: внутренний (CH2)/внешний (VCO в порту)Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волныГлубина: 0% до 120%Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГцFMИсточник: внутренний (CH2)/внешний (VCO в порту)Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волныЧастота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГцPMИсточник: внутренний (CH2)/внешний (VCO в порту)Модулирующая Форма волны: синус, квадрат, треугольник, рампа, произвольная форма волныОтклонение фазы: от 0 до 360 °Частота модуляции: Внутренняя: 1μгц ~ 1 МГц; Внешняя: 1μгц ~ 2 кГцСпроситьИсточник: внутренний (CH2), внешний (ASK IN Port), руководствоМодулирующая Форма волны: квадрат с 50% циклом работыЧастота ключа: 1μгц ~ 10 МГцФСКИсточник: внутренний (CH2), внешний (FSK IN Port), ручнойМодулирующая Форма волны: квадрат с 50% циклом работыЧастота ключа: 1μгц ~ 10 МГцПСКИсточник: внутренний (CH2), внешний (PSK в порту), руководствоМодулирующая Форма волны: квадрат с 50% циклом работыЧастота ключа: 1μгц ~ 10 МГцФункция BurstФорма несущего сигнала: синус, квадрат, пандус, произвольный (за исключением постоянного тока)Количество разрывов: 1 ~ 1048575Ручной источник запуска, внутренний, внешний (AC/DC)Общие параметрыДисплей Тип: 2,4 дюймов TFT Цвет ЖК-дисплейЭкономия и нагрузка: Количество: 20Позиция: от 01 до 20 (01 для значения по умолчанию)Интерфейс: Тип интерфейса: последовательный интерфейс USBСкорость связи: 115200bpsПротокол связи: режим командной строки, предоставление протоколов связиОписание: SMD, LSI, надежный и прочныйЗуммер: можно включить/выключить, установивТип штепсельной вилки источника питания: штепсельная вилка стандарта СШАДиапазон напряжения: AC100V ~ 240VТемпература окружающей среды: 0 °C ~ 40 °C; Влажность: <80%Размер 200x190x7 2 мм/7.87x7.48x2.83inВес: 616 г/21,75 унцийИнформация о посылка:Размер посылка: 250x210x10 0 мм/9.75x8.19x3.9inПосылка Вес: 1000g/2.2lbПосылка с общей коробкойПосылка включает в себя:1 генератор сигналов DDS1 х Кабель питания1 х USB кабель для передачи данных1 х BNC-BNC кабель2 x Кабель BNC-Clip
