Последнее обновление: 02.03.2022
Рация MMDVM с открытым исходным кодом многорежимный цифровой голосовой модем с платой расширения для Raspberry Pi под управлением системы Pi-star
Описание:

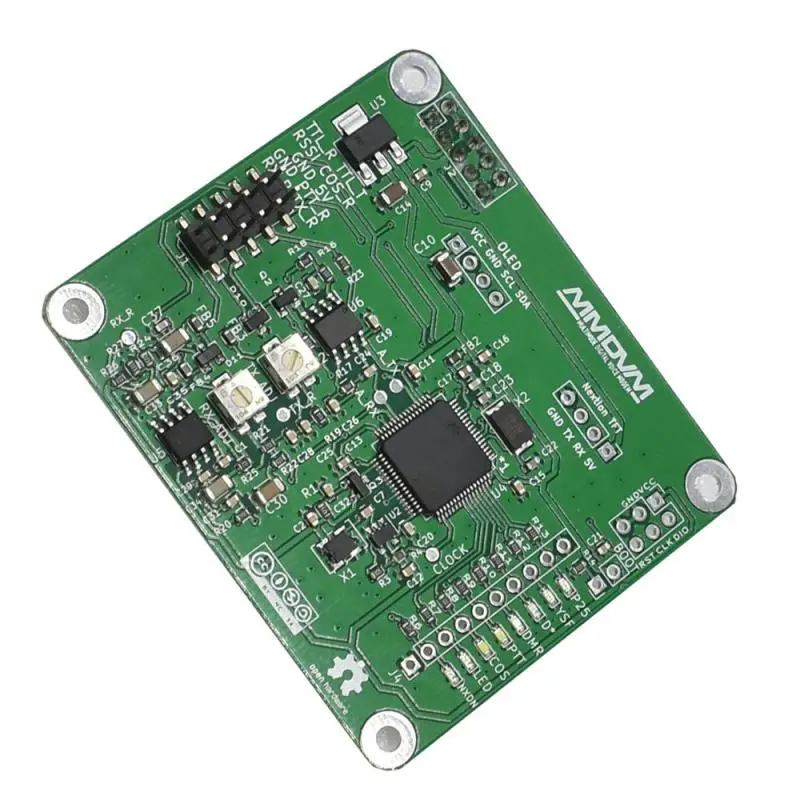

Название продукта: Плата расширения MMDVM RPT HAT Raspberry Pi работает с системой pi-star, поддерживает все цифровые режимы
1. В этой плате необходимо работать с Raspberry Pi PI3, orange pie, различными школьными макетными платами для работы с изображением pi-star

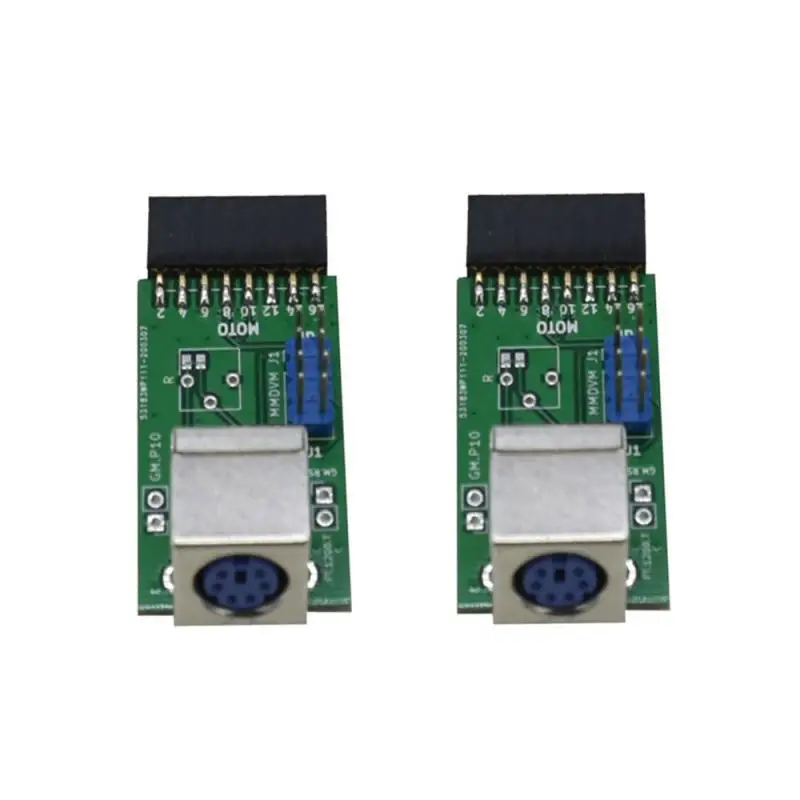

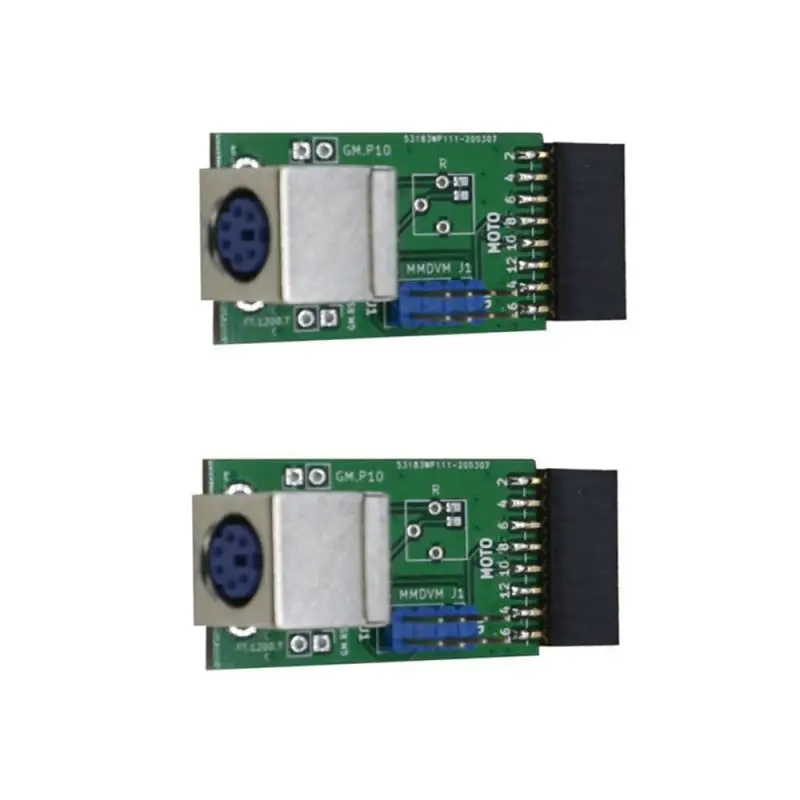

2. Эта плата была применена в GM300 GM3188 3688 950I 338 Vitex DR-1X, другие типы ретрансляторов и автостанций необходимо изучить самостоятельно
Новый многорежимный цифровой голосовой модем MMDVM с открытым исходным кодом для Raspberry Pi
Описание товара:
MMDVM предназначен как открытый многорежимный цифровой голосовой модем, который обеспечивает питание процессора ARM и простой аналоговой интерфейсной платы.
●Многорежимный цифровой голосовой модем-это комбинированная разработка аппаратного и программного обеспечения модема для работы со всеми любительскими цифровыми голосовыми режимами. Изначально он будет поддерживать D-Star и DMR, а позднее-System Fusion и P.25, а также Встроенный FM-ретранслятор. Для всех режимов, кроме DMR и FM, модем может использоваться в симплексном или дуплексном режиме, а для DMR и FM должен использоваться полный дуплекс.
MMDVM предназначен для платформ Arduino Due, Teensy 3,1/3,2 и mbed, единственное требование к оборудованию-на основе ARM Cortex-M3, M4 или M7, И доступ к необработанным прерываниям, портам ADC и ADC, а также портам цифровой сигнализации.
Будущее:
J2 для материнской платы Raspberry или MMDVM (более стабильная, без tf-карты)
J1 ADD TTL (RX, TX, 5 В (in), PWR)
STM32F105RBT MCU
Добавить светодисветодиодный NXDN
Легкое обновление, Короткая перемычка

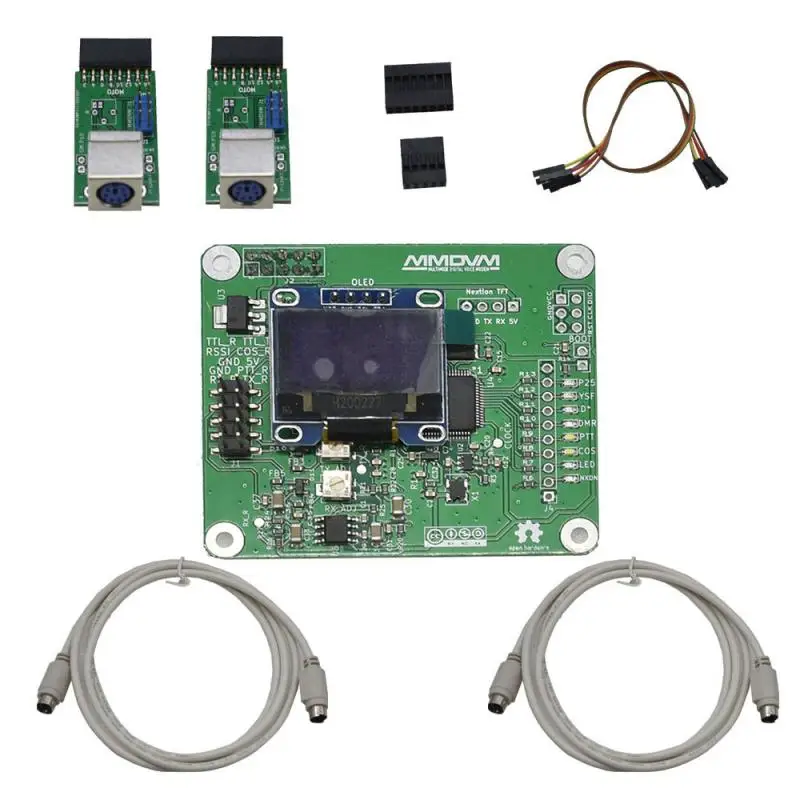

Поддержка OLED raspberry
Ток пока не поддерживает nextion TFT! (Материнская плата Mmdvm и raspberry)
Характеристики:
Часто задаваемые вопросы:
После подключения GM3xx, когда питание включено, светодиод быстро мигает, если ваш MD380 PTT нажмите, светодисветодиодный COS загорится, тогда вы должны видеть BER с помощью порта отладки или в панели pi-star, настройка RX_R BER составляет <= 2%, затем проверьте в Parrot, вы можете услышать голос и светодисветодиодный PTT, Тестирование завершено! Это очень легко, я тестировал много раз.
Часто задаваемые вопросы: какой режим вы протестировали? Тестирование DMR, YSF или P25 I одинаковое.
Часто задаваемые вопросы: нужен ли мне тест с помощью программы MMDVMCal? Если вы проверили сбой ed, лучший способ использования MMDVMCal для проверки функции GM3XX TX-> Mobile.
Функция GM3XX RX-> легко проверить светодиодный Just COS (приемный сигнал) и светодиодный режима, если оба светодисветодиодный да включены, GM3XX Rx работает!
Часто задаваемые вопросы: Нужно ли менять MMDVM.ini-> TX изобретать и RX изобретать? Это также импорт, в режиме тестирования MMDVMCal TX вы можете нажать I, чтобы изобрести TX, чтобы убедиться, что ваш GM3xx изобретен или нет.

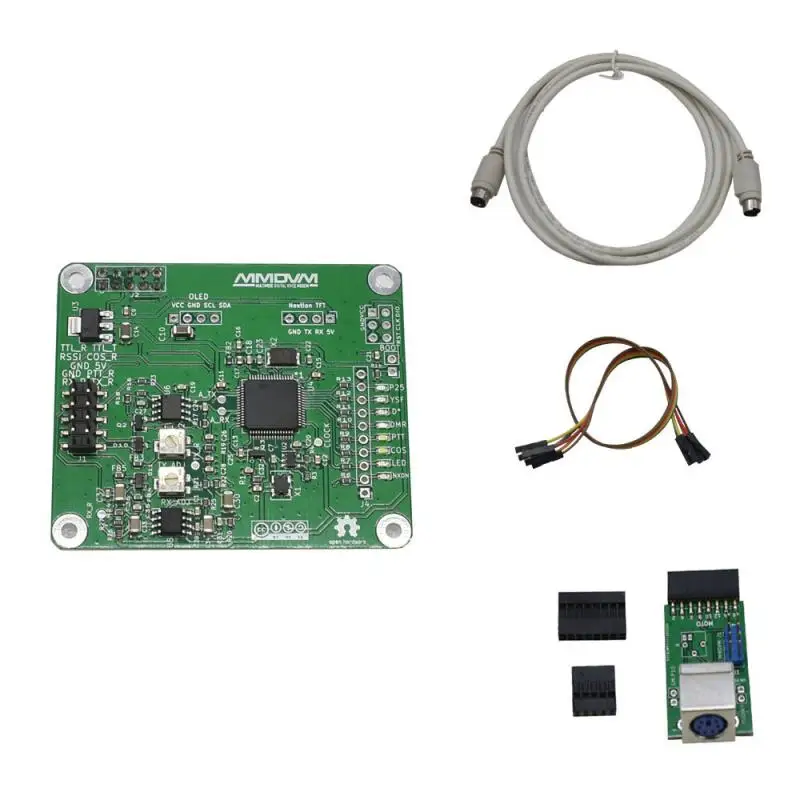

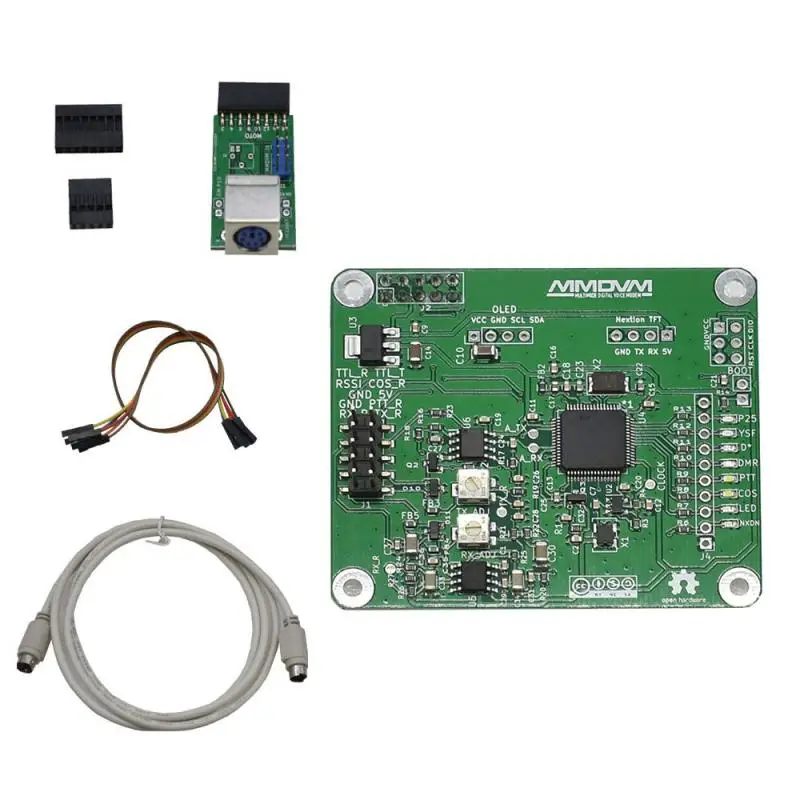

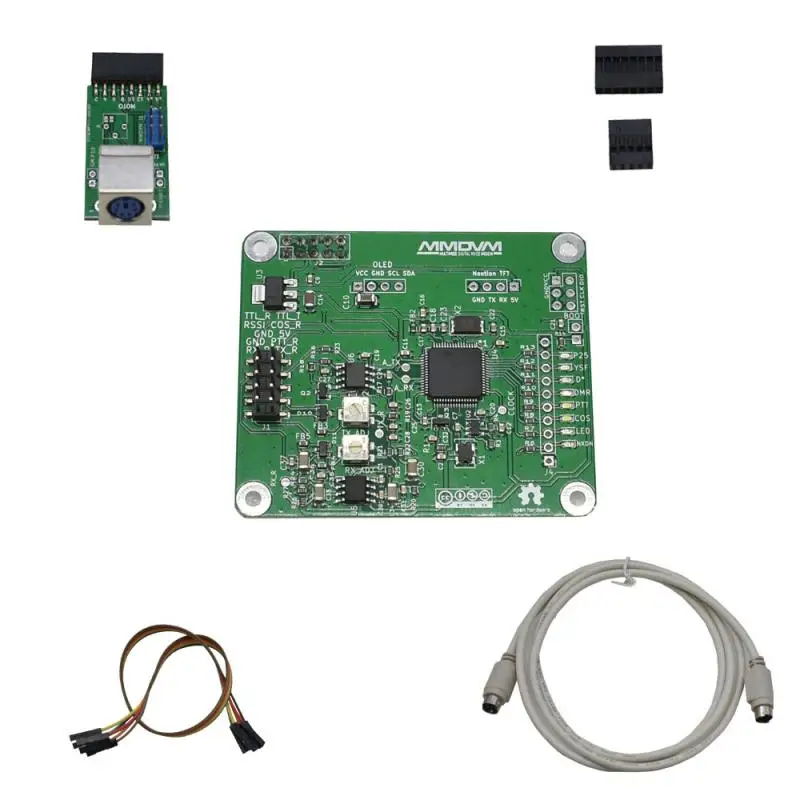

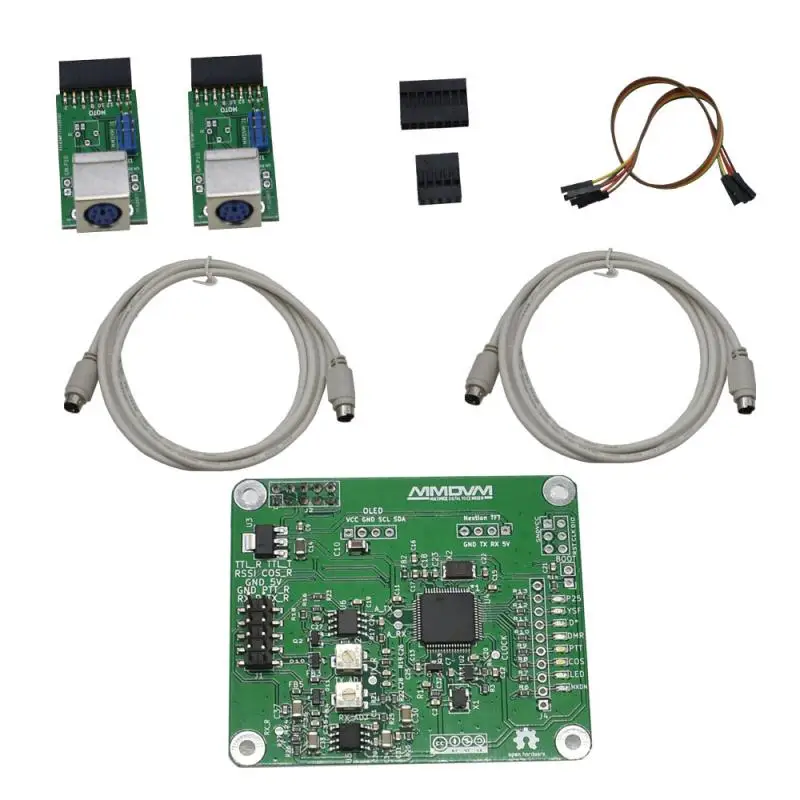

Посылка
1 Материнская плата
1 * плата расширения (преимущественную силу имеет конкретное сочетание)
1 * линия подключения (преимущественную силу имеет конкретное сочетание)
