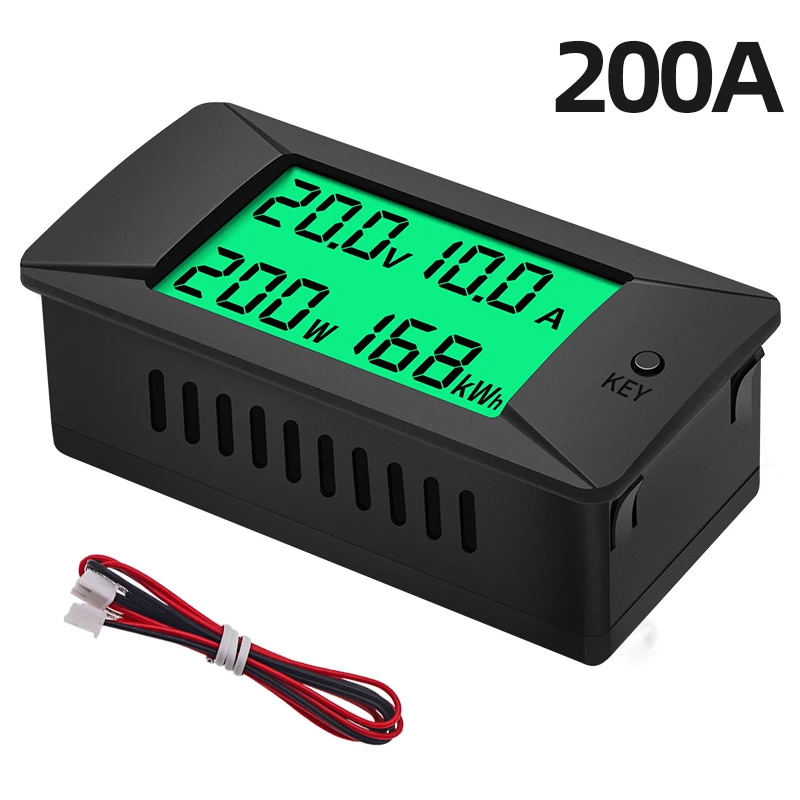

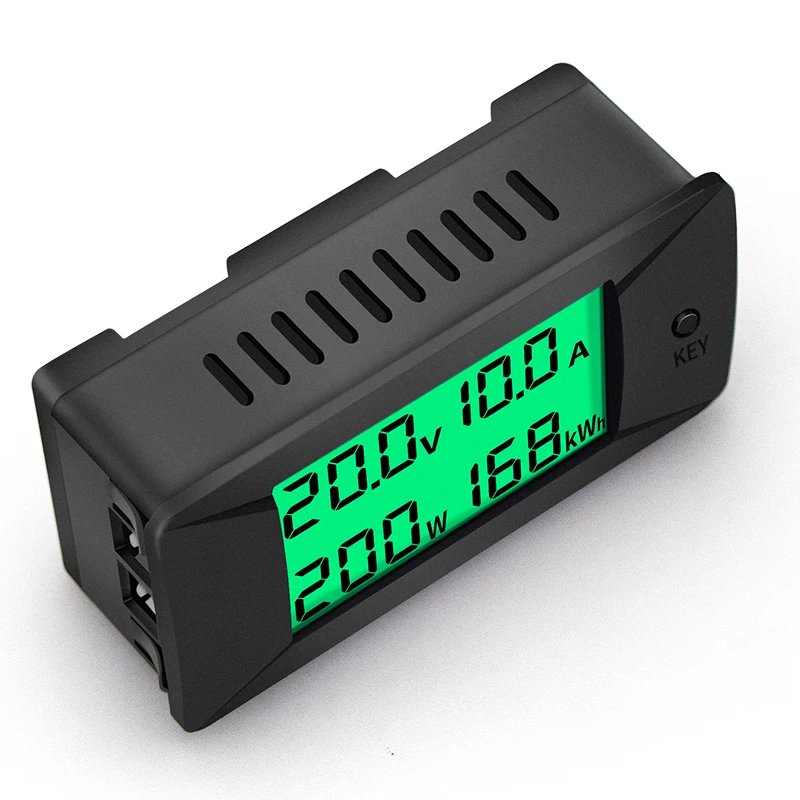

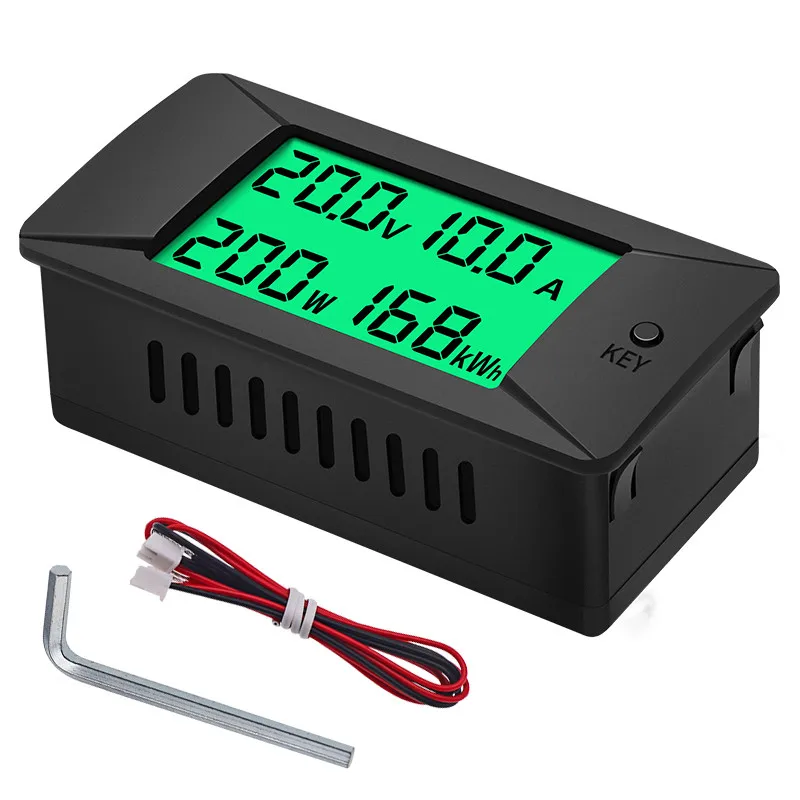

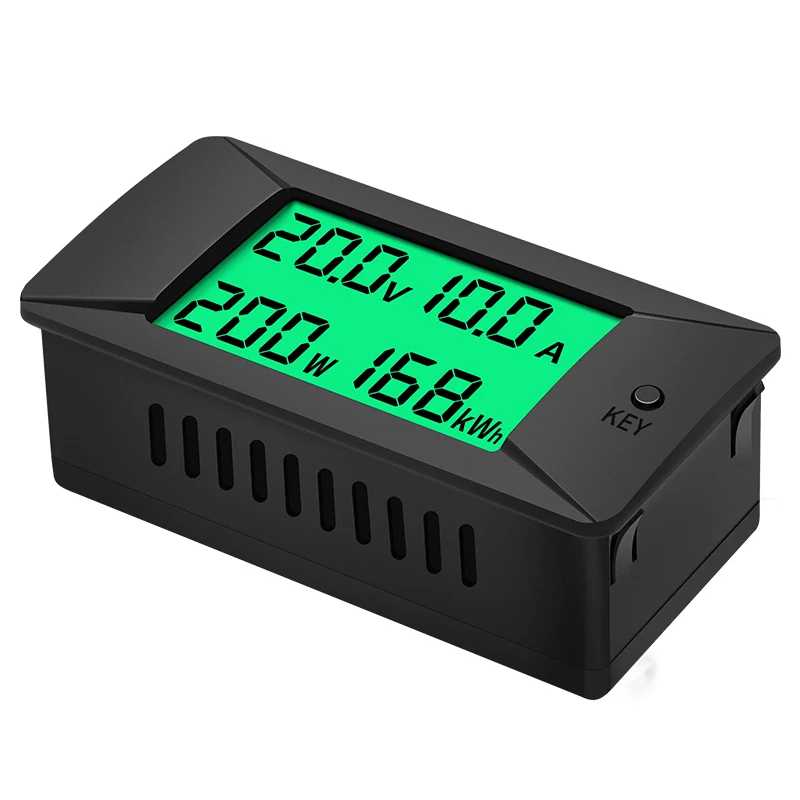

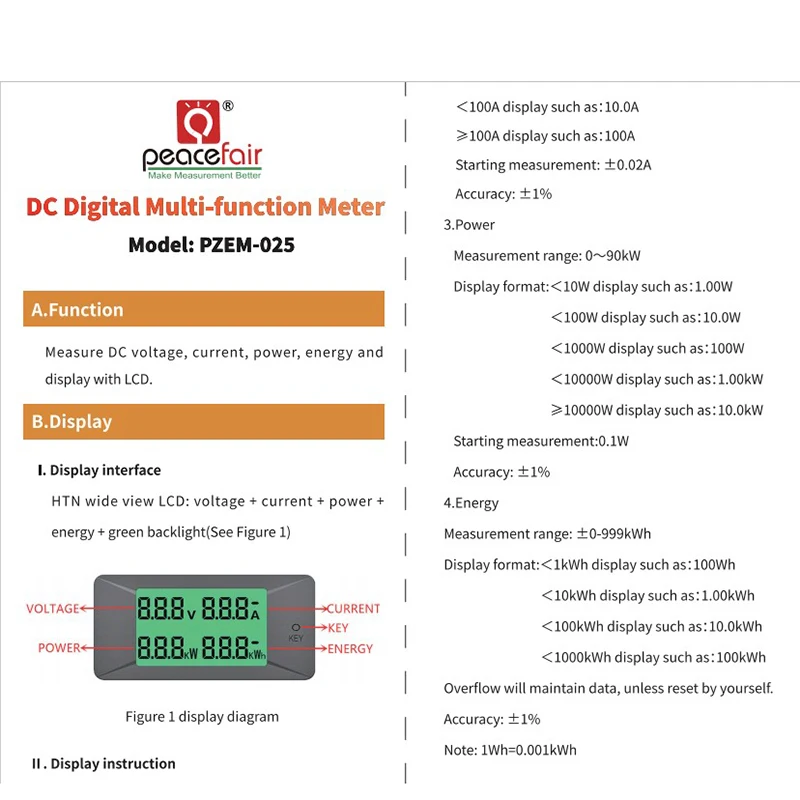

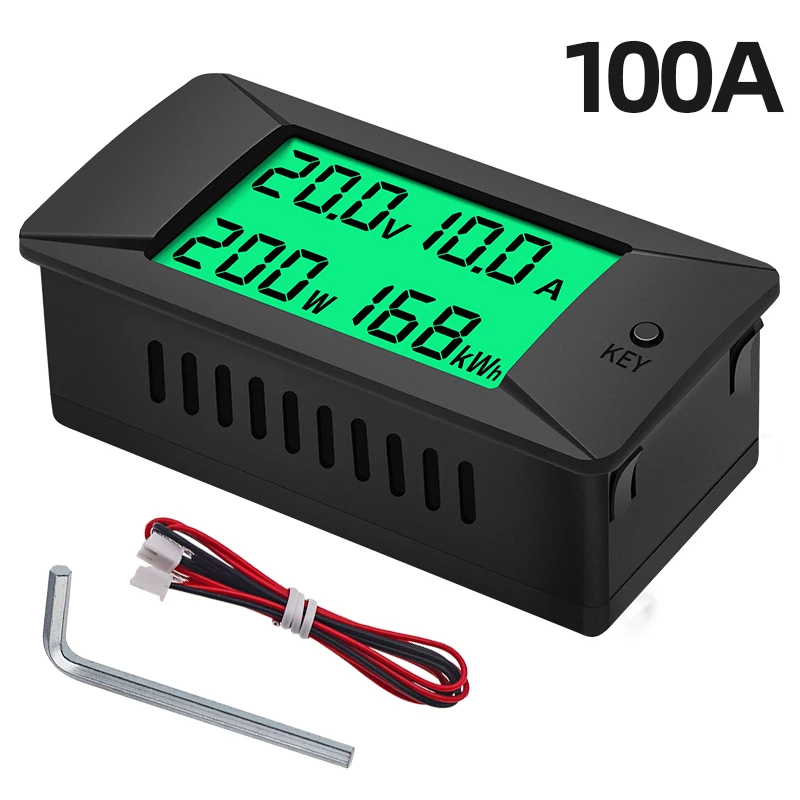

Цифровой вольтметр Амперметр ваттметр Напряжение Ток измеритель мощности Вольт детектор Тестер монитор постоянного тока 0-300 В 50A 100A 200A 300A ЖК-счетчик энергииМодель: PZEM-025

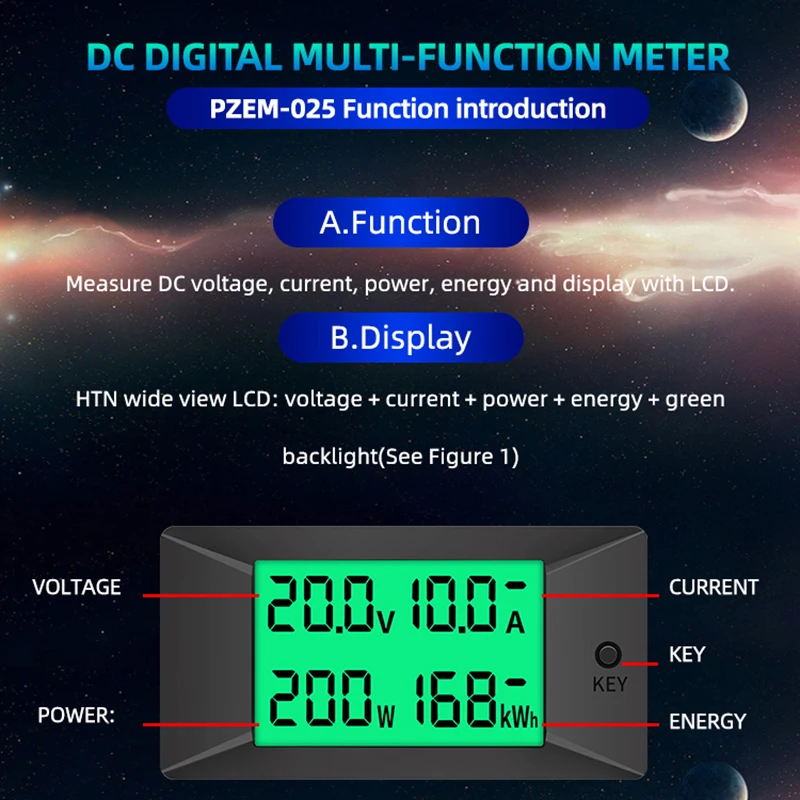

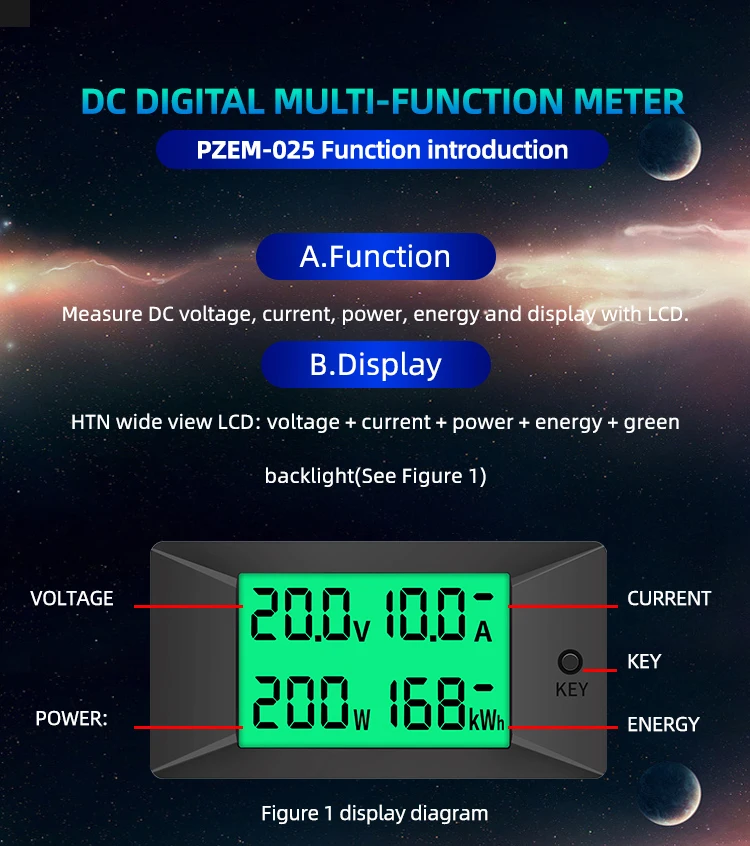

A. Функция
Измерьте напряжение постоянного тока, ток, мощность, энергию и дисплей с ЖК-дисплеем.
B. Мы принимаем дизайн «дисплей-
I. Разъемы для подключения дисплея
HTN wide view LCD: напряжение + ток + мощность + энергия + зеленая подсветка
Ⅱ. Дисплей инструкции

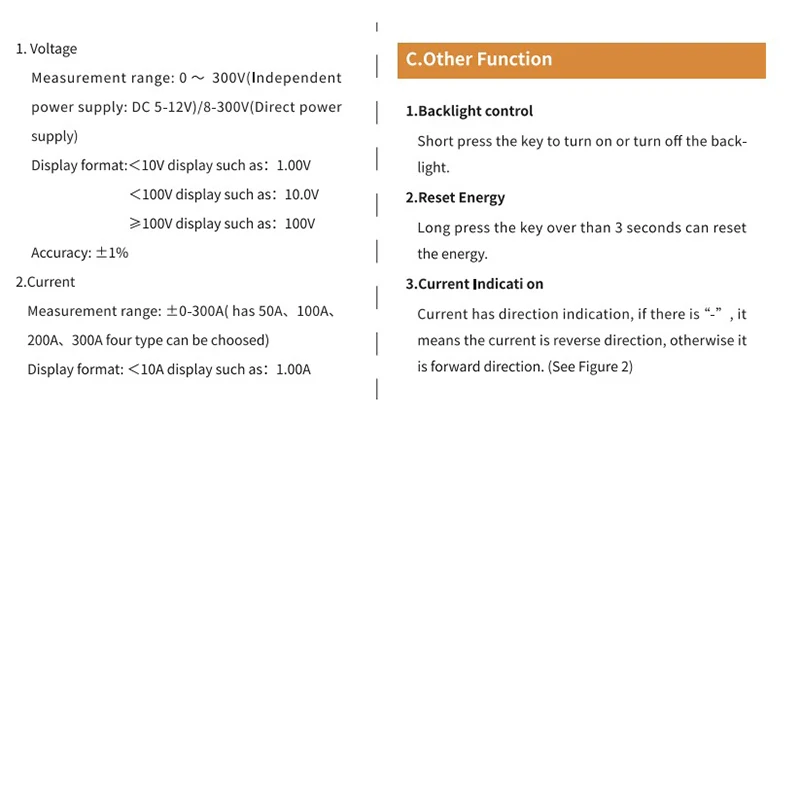

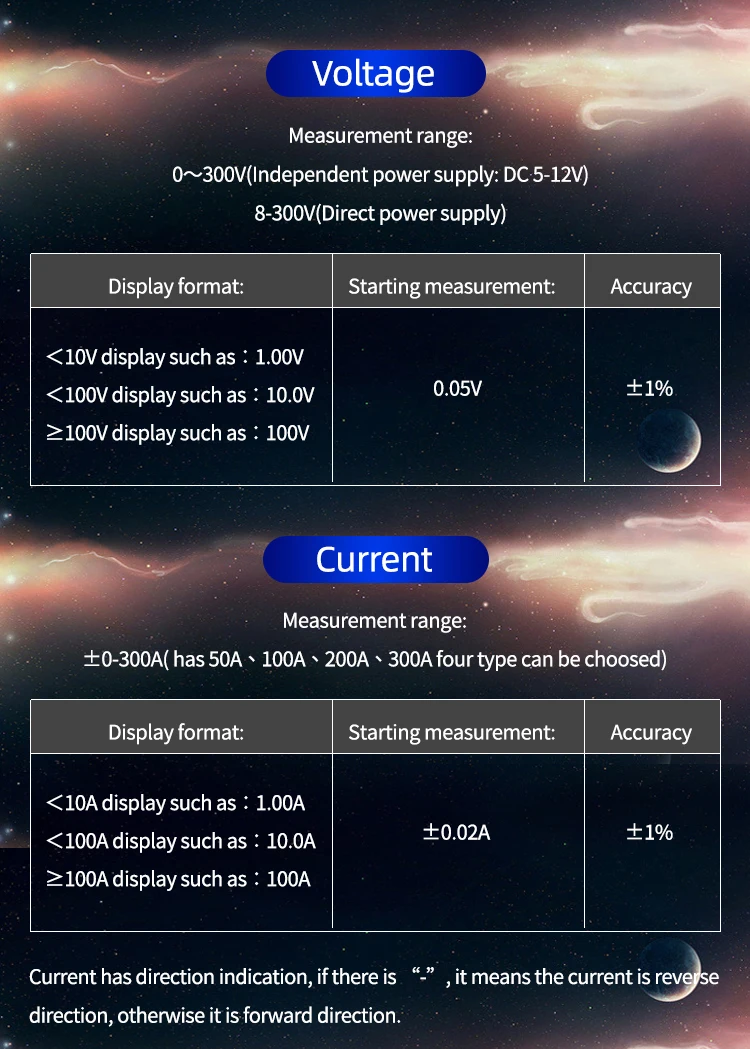

1. Напряжение
Диапазон измерения: 0 ~ 300 В (независимый источник питания: 5-12 В постоянного тока)/8-300 В (прямой источник питания)
Формат отображения:
Дисплей <10 в, например: 1,00 в
Дисплей <100 в, например: 10,0 в
≥ 100 в дисплей, например: 100 в
Точность: ± 1%
2. Отображение текущей

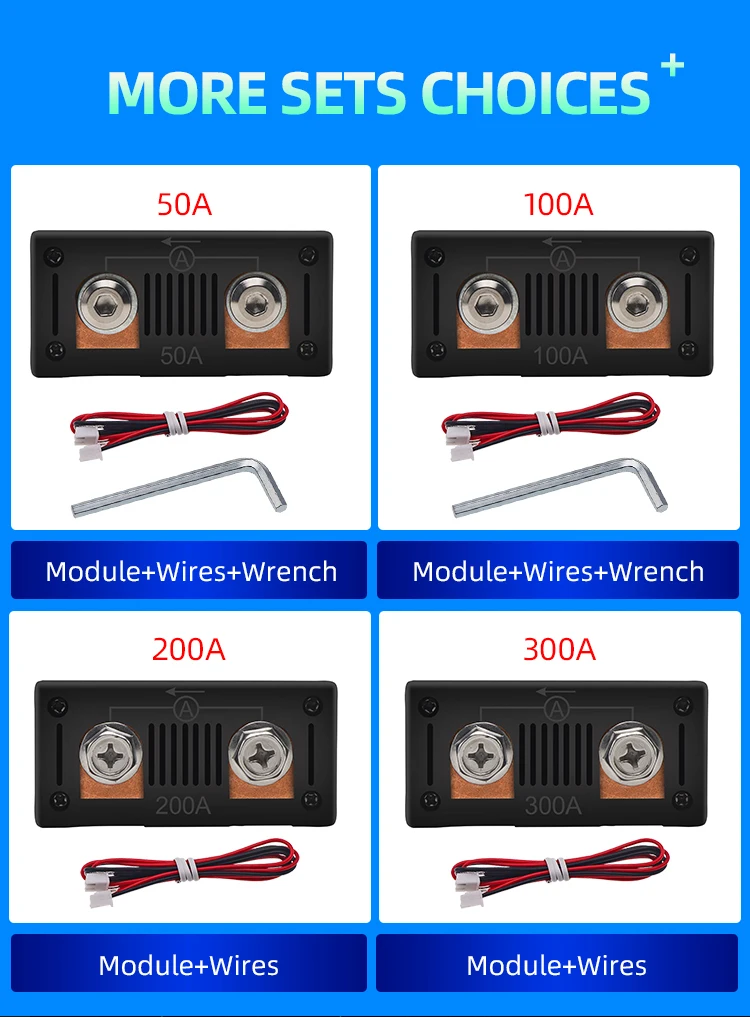

Диапазон измерения: ± 0-300A (имеет 50A, 100A, 200A, 300A четыре типа можно выбрать)
Формат отображения:
<10А дисплей такой как: 1.00A
<100A дисплей, такой как: 10.0A
≥ 100A дисплей, такой как: 100A
Пусковое измерение: ± 0.02A
Точность: ± 1%

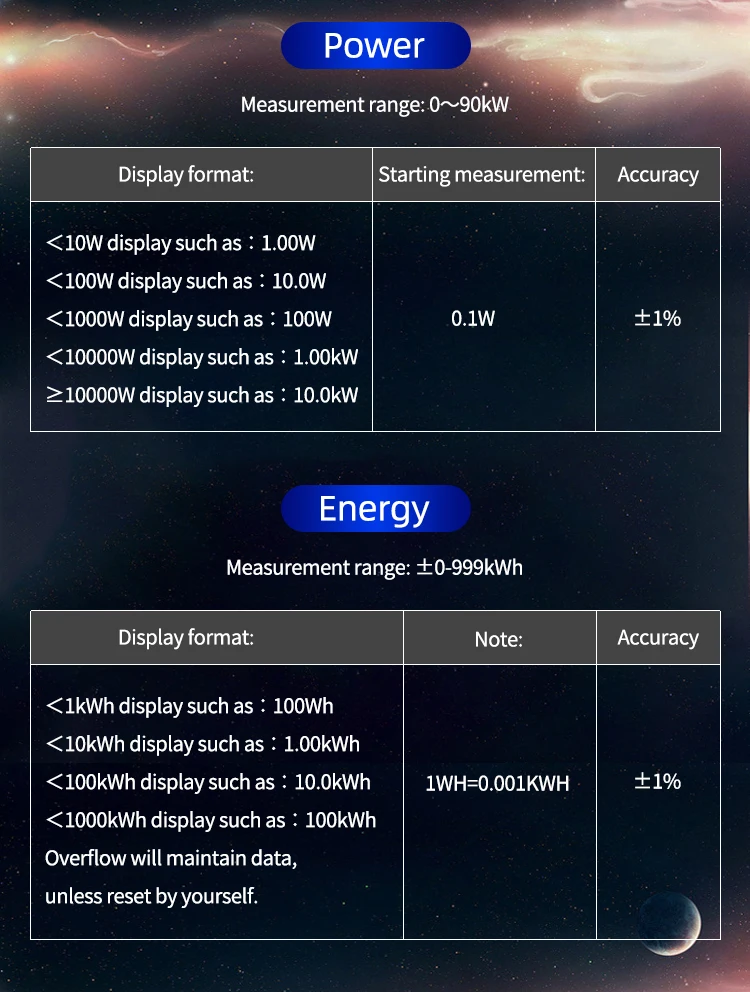

3. Мощность
Диапазон измерения: 0 ~ 90 кВт
Формат отображения:
<10 Вт дисплей такой как: 1,00 Вт
<100 Вт дисплей такой как: 10,0 Вт
<1000 Вт дисплей такой как: 100 Вт
<10000W, таких как: 1.00kW
≥ 10000 Вт дисплей такой как: 10.0kW
Начальные измерения: 0,1 Вт
Точность: ± 1%
4. Энергии
Диапазон измерений: ± 0-999 кВт · ч
Формат отображения:
<1 кВт · ч дисплей такой как: 100 Вт · ч
<10 кВт · ч дисплей такой как: кВт · ч
<100 кВтч дисплей такой как: 10,0 кВтч
<1000 кВтч дисплей такой как: 100 кВтч
Перелив сохранит данные, если не сбросить самостоятельно.
Точность: ± 1%
Примечание: 1 Втч = кВтч

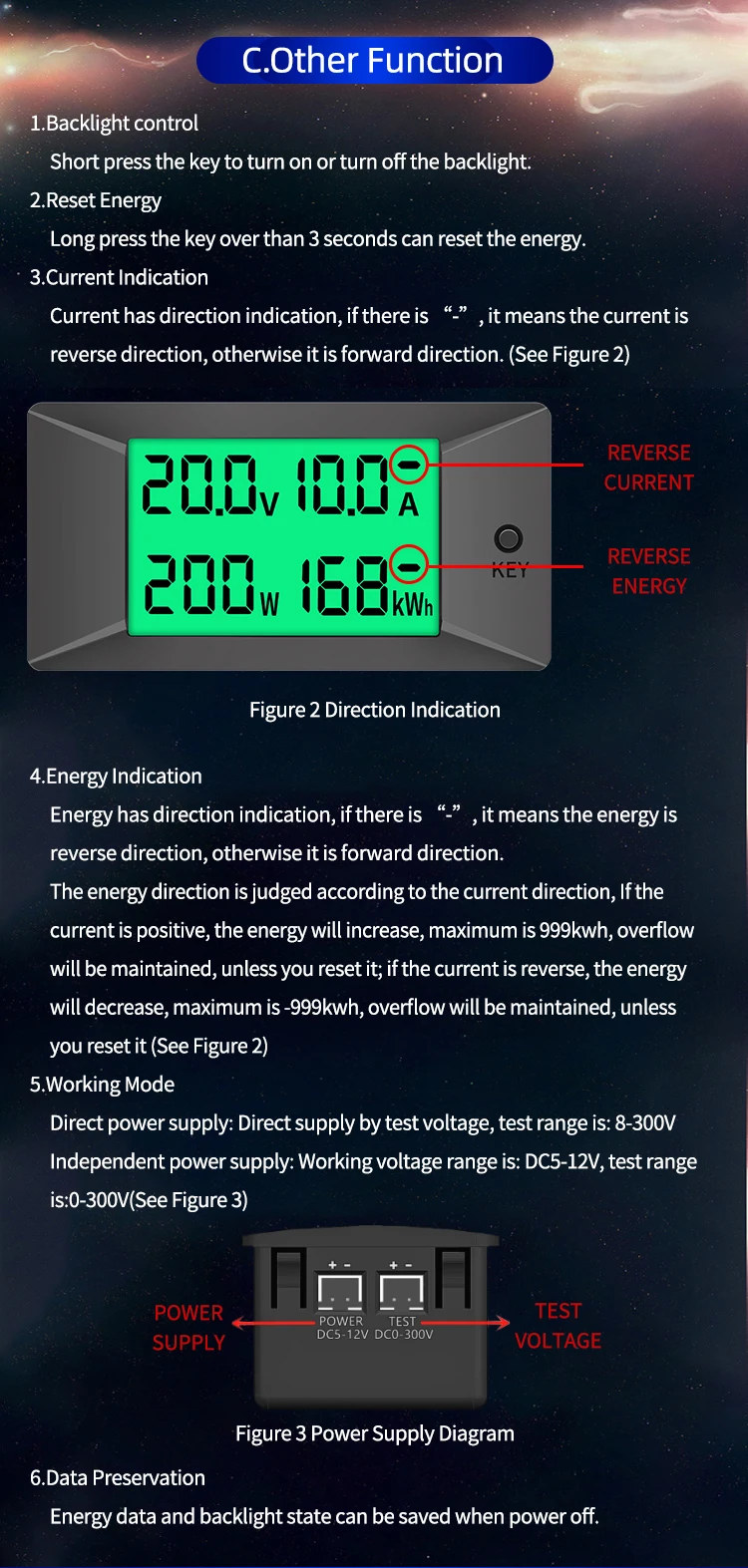

C. Другие функции
1. Переключатель подсветки управления
Коротко нажмите клавишу, чтобы включить или выключить подсветку.
2. Сброс энергии
Длительное нажатие на клавишу в течение 3 секунд может сбросить энергию.
3. Индикации тока
Ток имеет индикацию направления, если есть “-”, это означает, что ток имеет обратное направление, в противном случае это направление вперед.

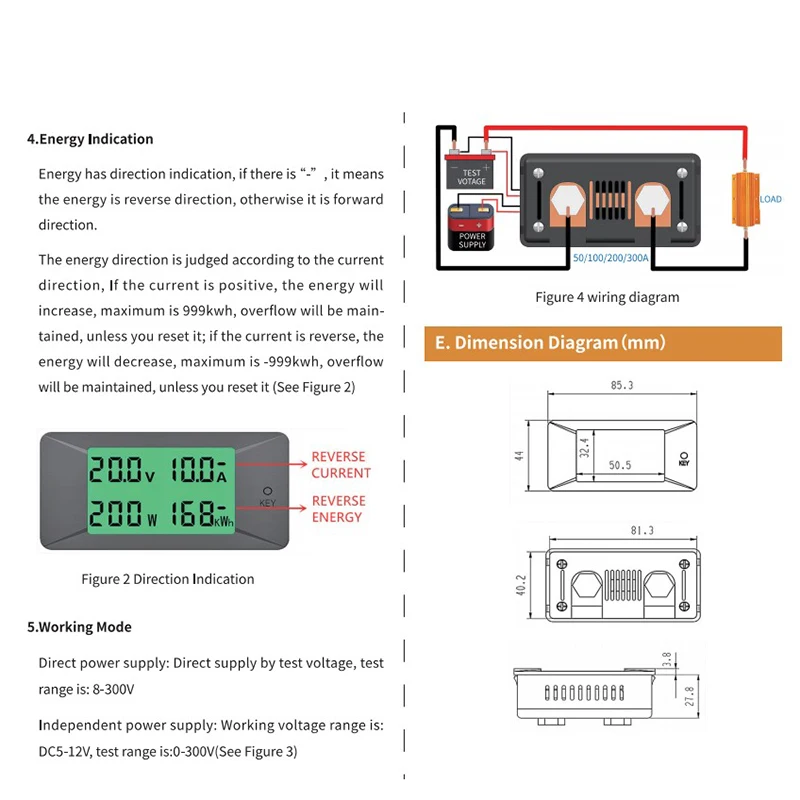

4. Энергии индикация
Энергия имеет индикацию направления, если есть “-”, это означает, что энергия обратного направления, в противном случае это направление вперед.
Направление энергии определяется в соответствии с направлениями тока, если ток положительный, энергия увеличится, максимум составляет 999kwh, переливание будет сохраняться, если вы не сбросите его; если ток обратный, энергия уменьшится, максимум-999 кВтч, перелив будет сохранен, если вы не сбросите его

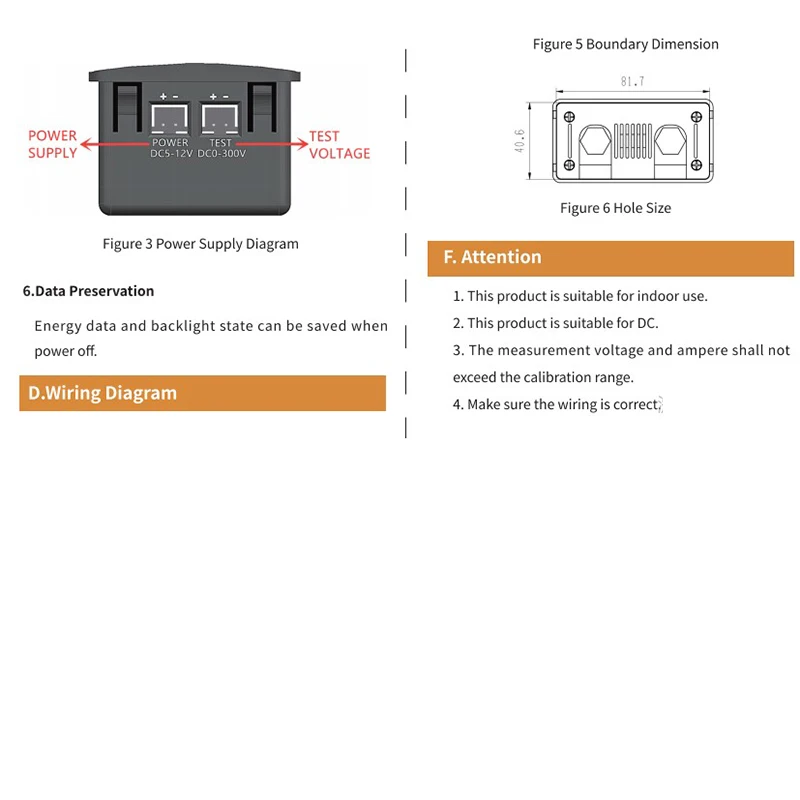

5. Режим работы
Прямое Питание: прямое питание от тестового напряжения, диапазон тестирования: 8-300 в
Независимый источник питания: диапазон рабочего напряжения: DC5-12V, диапазон тестирования: 0-300 в
6. Сохранение данных
Данные об энергии и состояние подсветки могут быть сохранены при отключении питания.

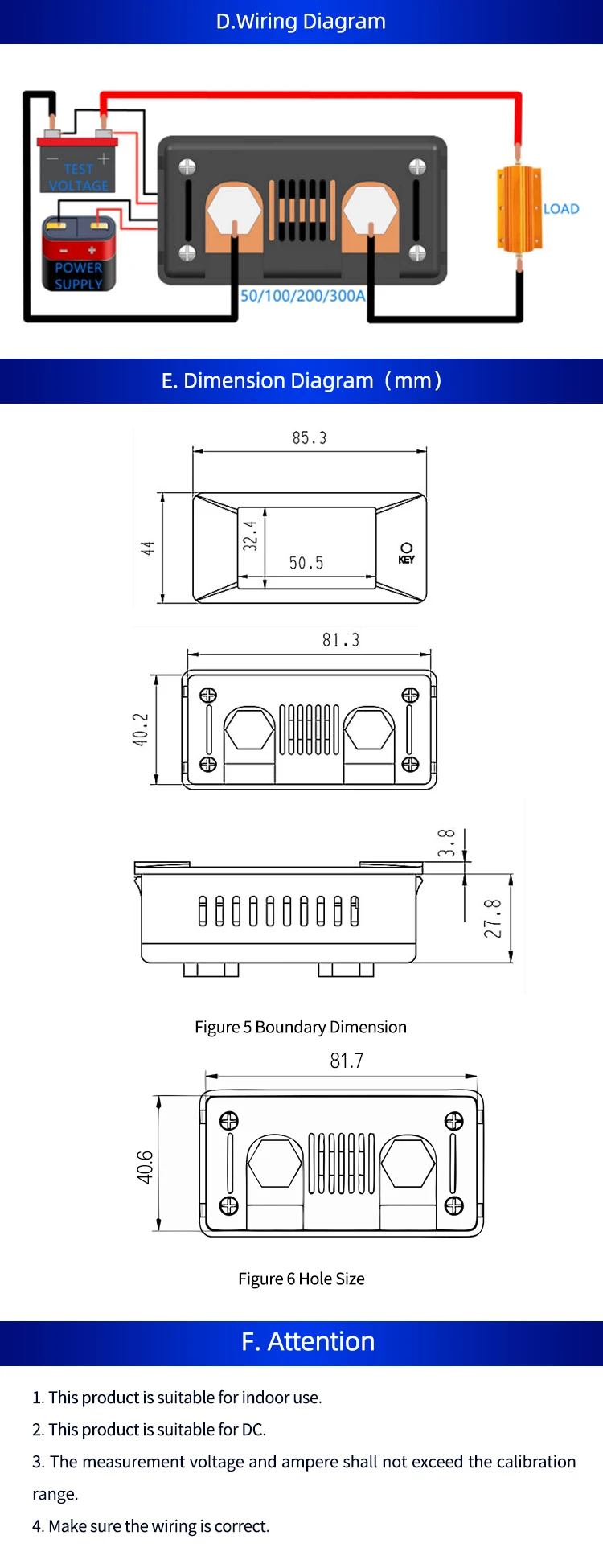

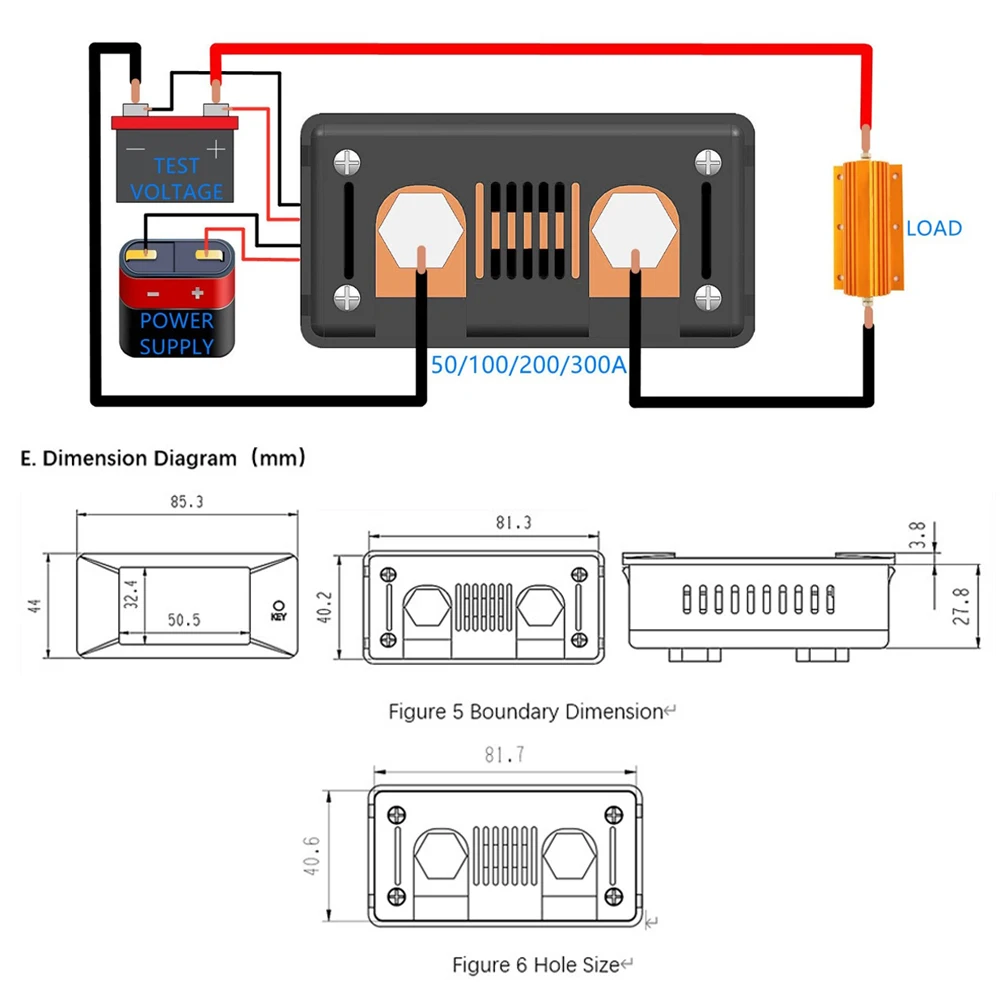

D. Схема подключения

F. Внимание
1. Этот продукт подходит для использования внутри помещений.
2. Этот продукт подходит для постоянного тока.
3. Измерительное напряжение и ампер не должны превышать диапазон калибровки.
4. Убедитесь, что проводка правильная.
