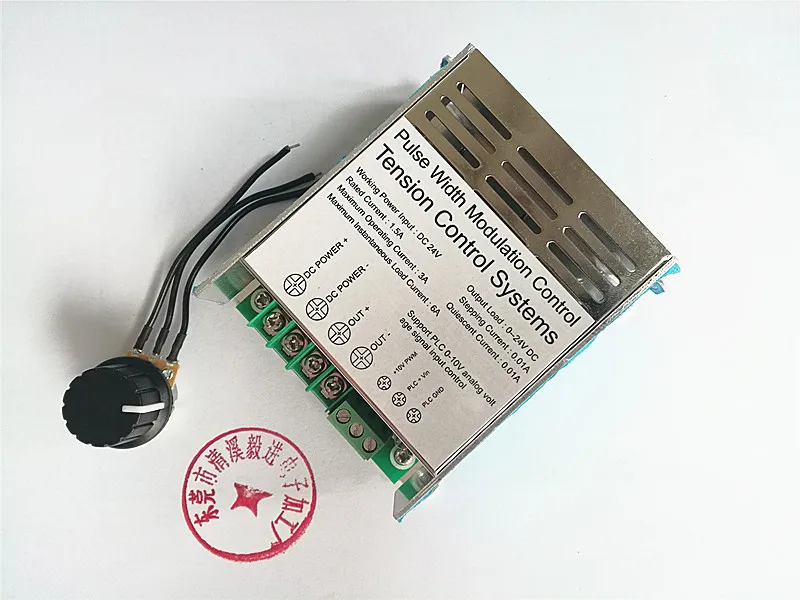

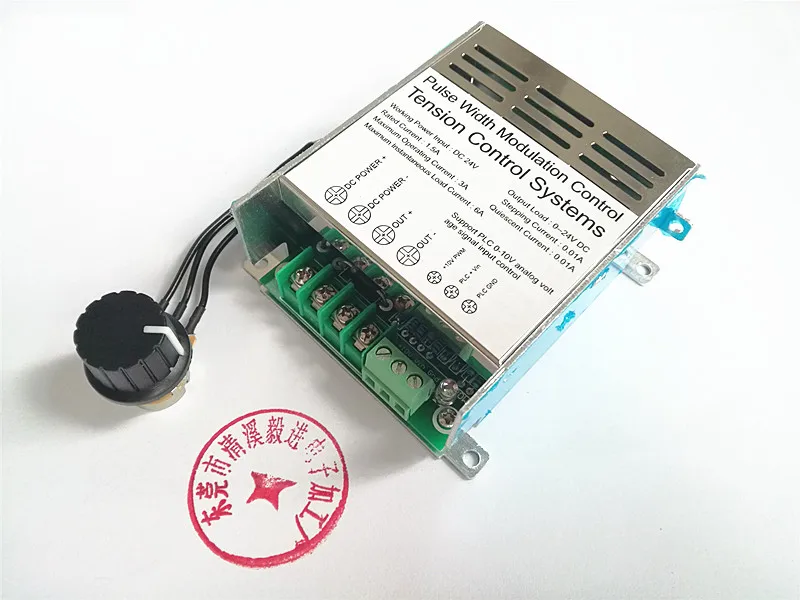

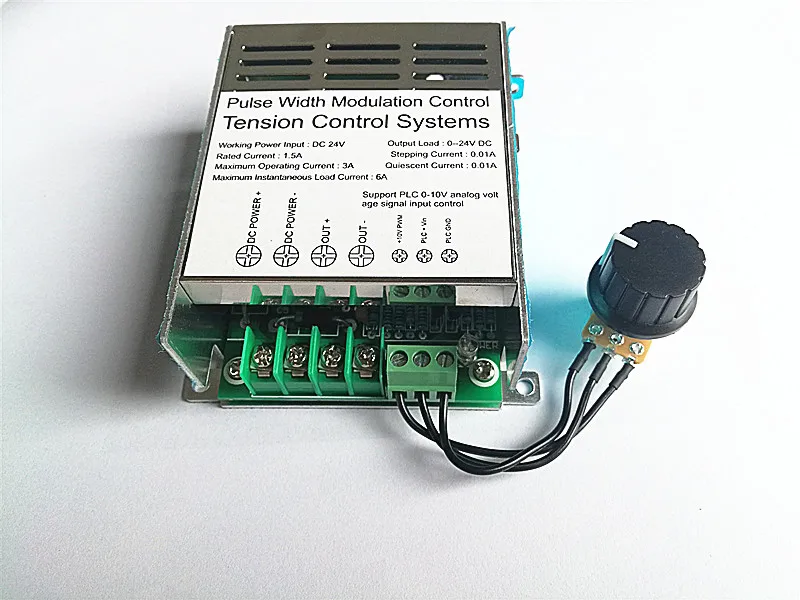

DC 24VМагнитный контроллер сцепления с порошком постоянного тока, пластина регулировки натяжения, контроллер с поддержкой различных микрокомпьютеров, Управление аналоговым сигналом voltage0-10VInput

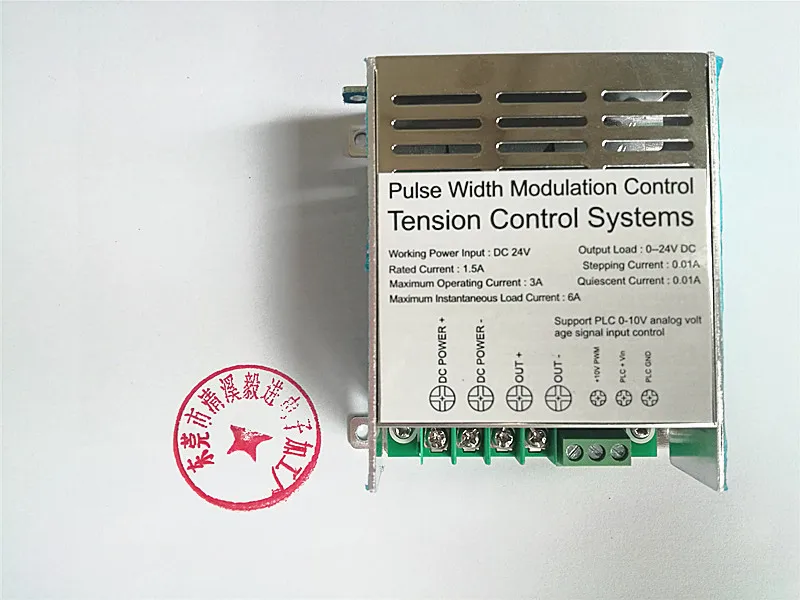

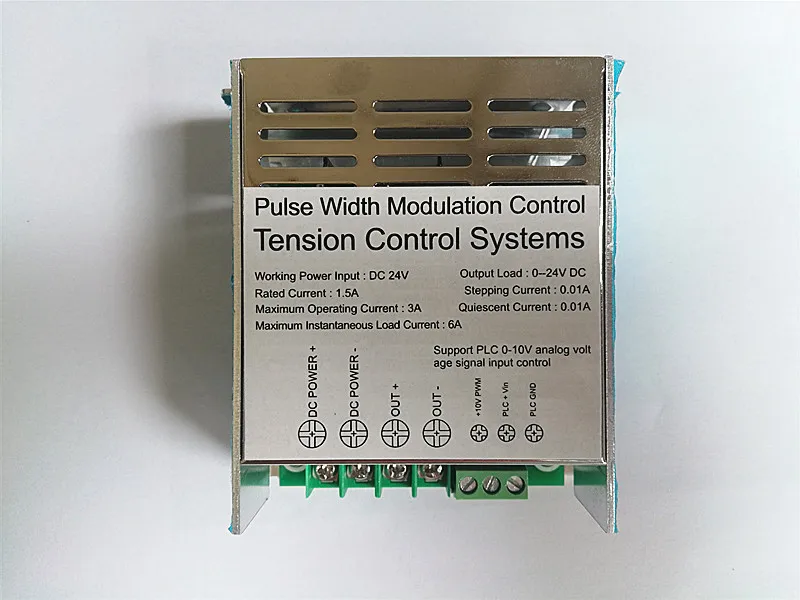

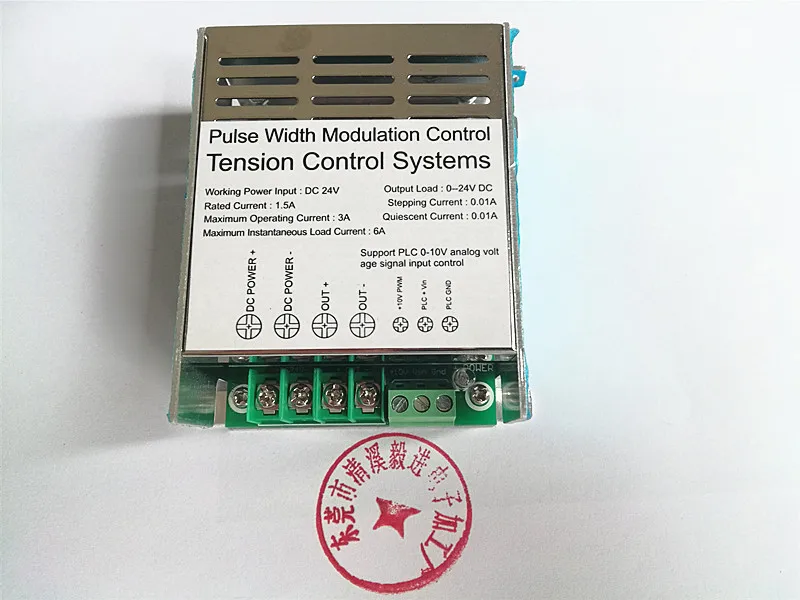

Модель продукта:HEYO-24V916PWM-PMB50
Рабочее напряжение:DirectDC24V (поддержка щеточного контроллера variousDC24VDC, такого как двигатель постоянного тока, электромагнитный насос, клюшка, игрушечный автомобиль и т. д.)
Ток покоя:0,01a
Поддержка рабочего тока:Максимальный перегрузки по току может достигать 6 А электрического тока (для более 6 А последующего тока щеточного двигателя постоянного тока и т. д.)
Сфера применения:Поддержка всех видов магнитного контроля порошка DC24VBrand 、 магнитная муфта порошка 、 тенсоры и т. д.
Поддержка щеточного контроллера variousDC24VDC, такого как двигатель постоянного тока, электромагнитный насос, клюшка, игрушечный автомобиль и т. д.

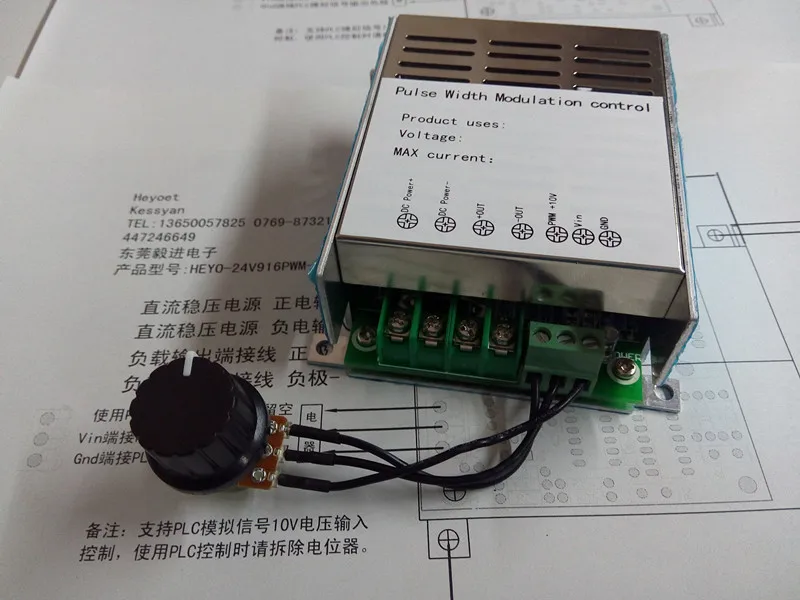

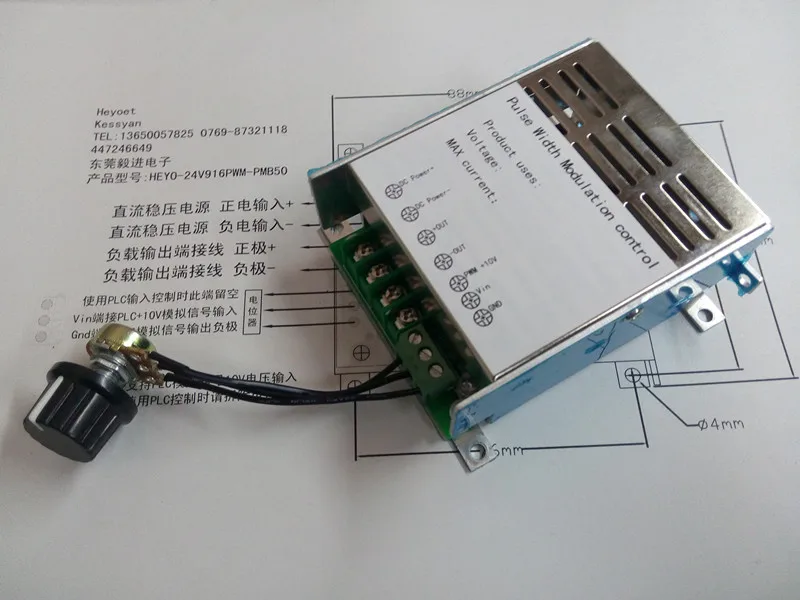

Поддержка:Поддержка различных аналоговых сигналов MCU, управление входным напряжением 0-10 В (более широкая и Расширенная среда использования) (подробный метод подключения см. На следующей картинке)

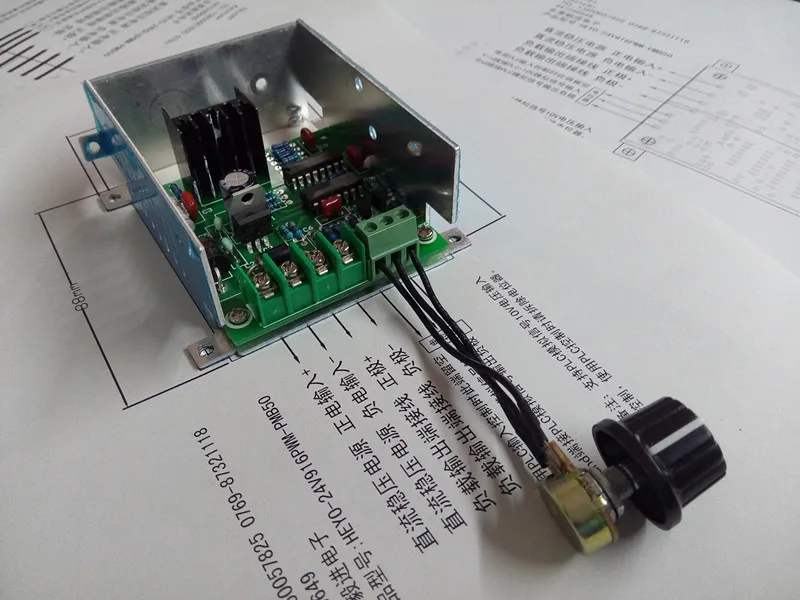

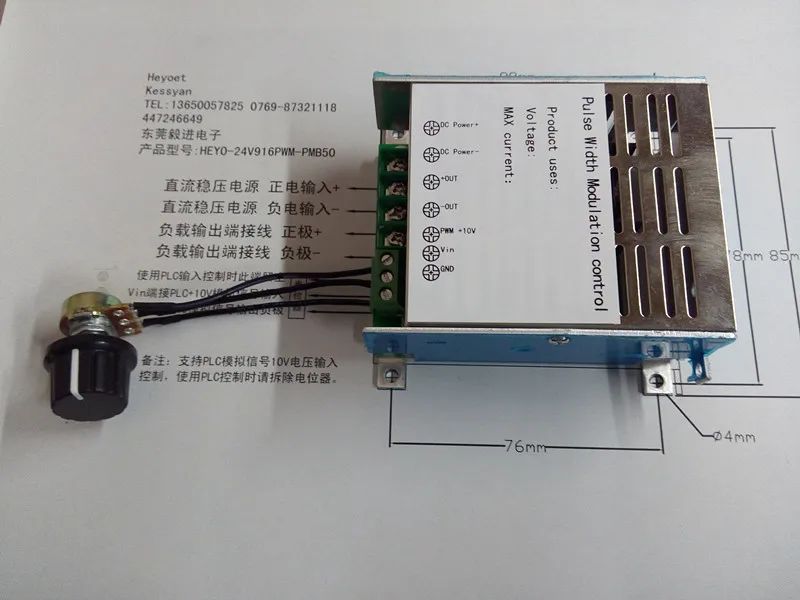

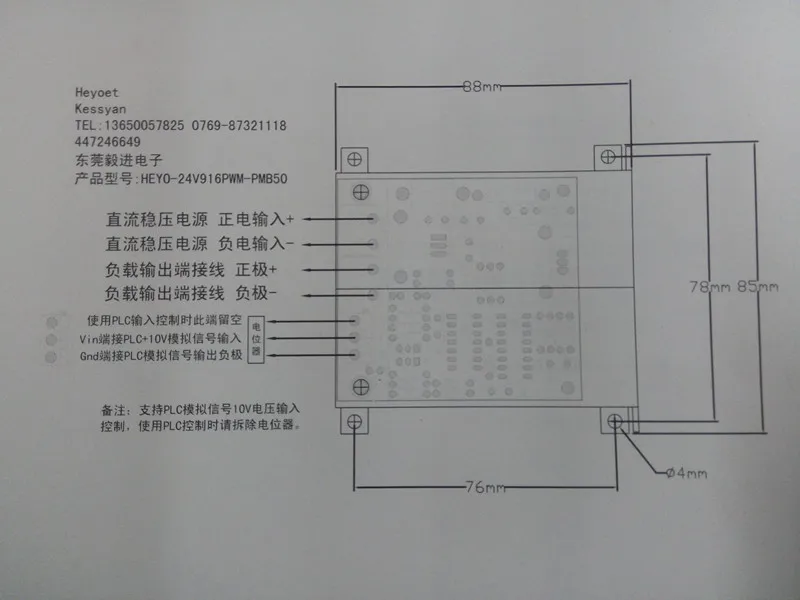

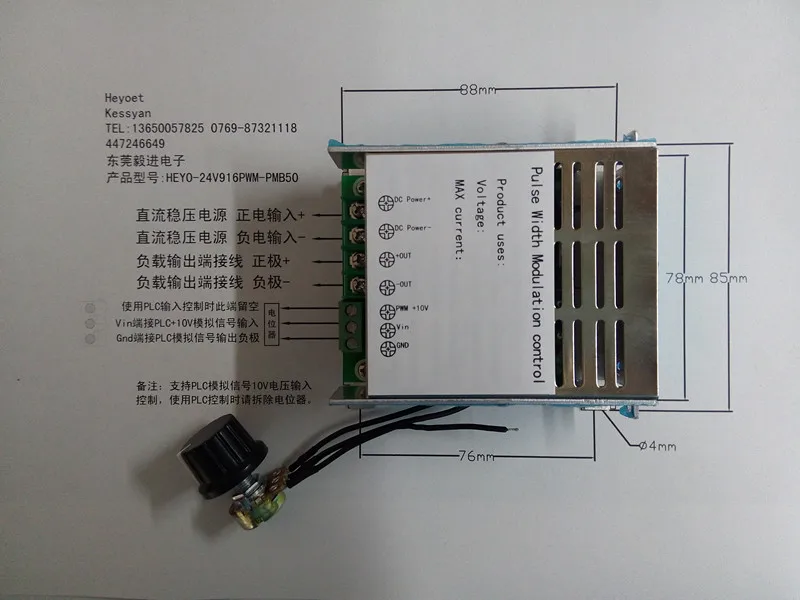

Размер изделия:Длина 88 мм * ширина 85 мм * 38 мм, кроме того, размер позиционирующей апертуры 4 мм (для конкретной установки смотрите изображения ниже)

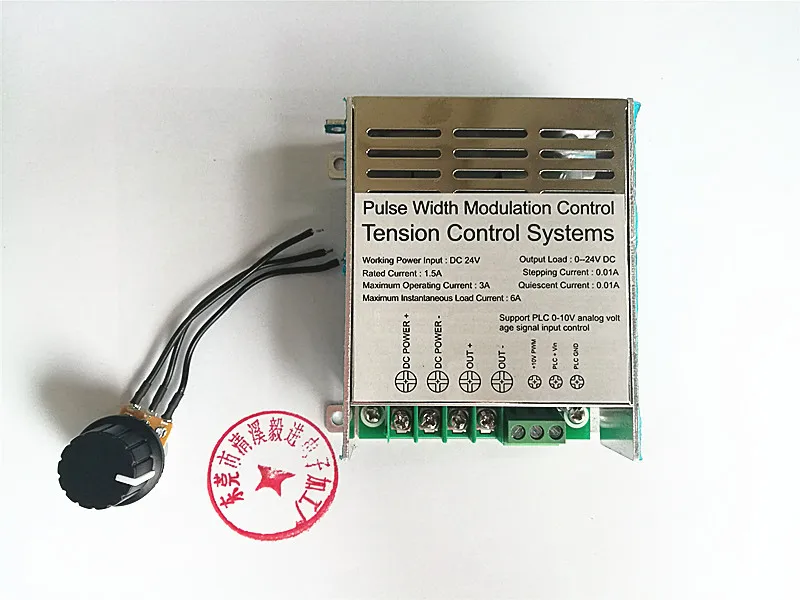

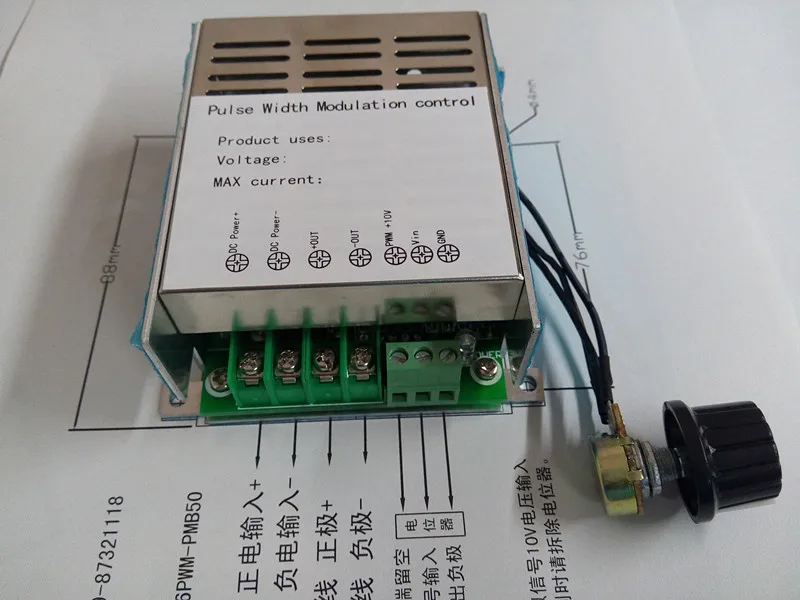

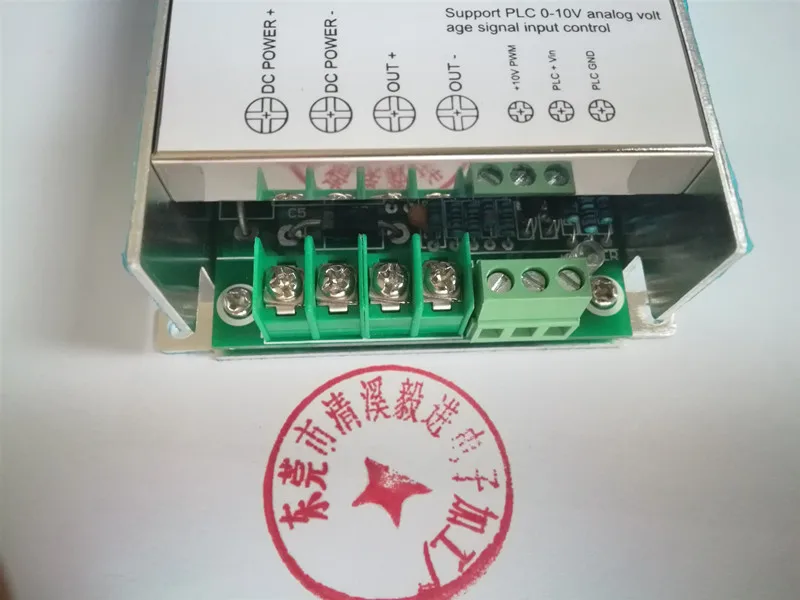

Описание Клеммы:
(1: питание постоянного тока + эта клемма подключена к заземленному источнику питания с регулируемым постоянным током, положительный вход питания)
(2: питание постоянного тока-эта клемма подключена к заземлению, регулируемому источником питания постоянного тока, источнику отрицательного заземления)
(3:+ OUT эта клемма подключена к выходу нагрузки на землю. Полярность положительная)
(4:-OUT этот терминал подключен к выходу нагрузки на землю, Полярность Отрицательная)

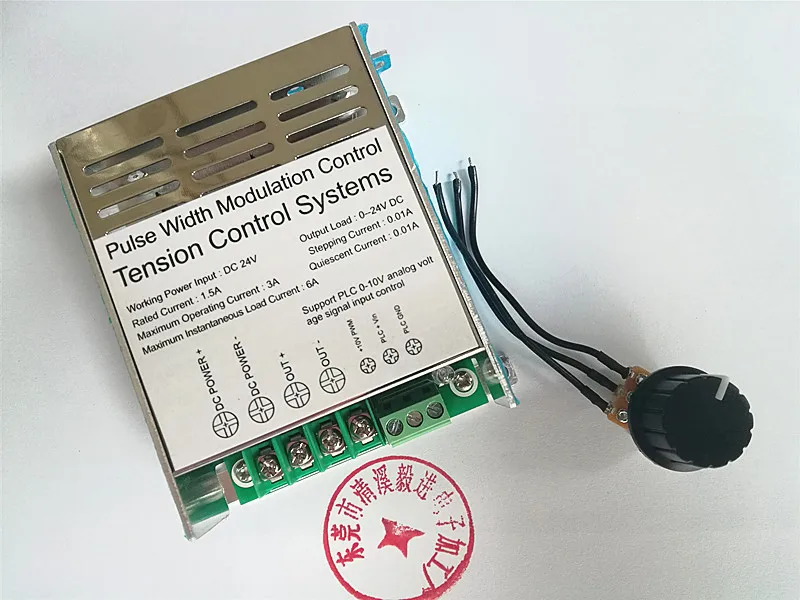

(5:+ 10 в эта клемма подключена к левой линии потенциометра, если используемый контакт клеммы управления входом не подключен, оставьте пустой)
(6:Vin этот терминал также подключен к нейтральной линии потенциометра, если используемый вход управляет подключением этого интерфейса PLC 0-10 В + вход аналогового сигнала)
(7:Gnd этот терминал подключен к правой линии потенциометра, если используемый вход управляет подключением этого межлицевого канала, отрицательный наземный вход)
Если вы не понимаете вышеуказанную проводку или не понимаете, вы можете позвонить напрямую, чтобы найти out13377715380.
Характеристика: максимальный поддерживающий ток до 6 А 、 поддержка больше и подходит для всех видов регулирования скорости щеточного двигателя постоянного тока 、 Поддержка всех видов управления щеточным электромагнитным насосом постоянного тока 、 все виды управления толкателем 、 поддержка различных аналоговых сигналов MCU 0-10 В, управление входным напряжением 、 используется двойной чип точного управления цепью 、 выберите международный бренд высокой мощности в качестве клеммного драйвера 、 цепь зрелая и стабильная 、 хорошее рассеивание тепла 、 легко установить.
