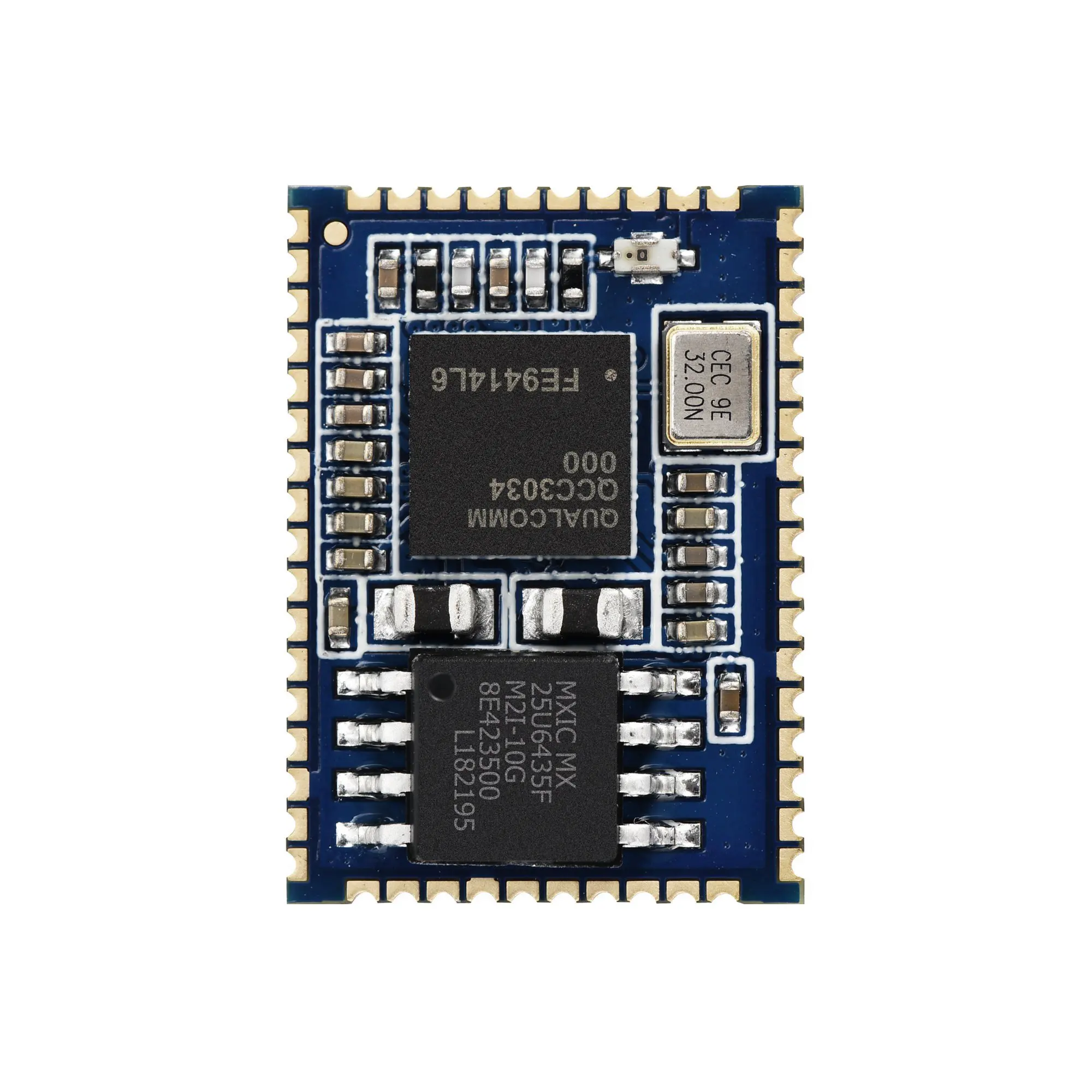

Модуль Bluetooth Btm334 Qcc3034 Aptx-hd Aptx I2S IIS

● Модель модуля: SJR-BTM334 ● bluetooth-чип: QCC3034, модуль Встроенный in32M SPI FLASH● версия Bluetooth: 5,1 ● модуль размер: 13 мм x 18 мм x 2,5 мм • питающее напряжение: 3,0-4,3 v

Ссылка на информацию (спецификация модуля Bluetooth, см. Схему схемы):http://www.tianjiarun.com/search.php?q=BTM334

Прошивка по умолчанию:

1. supportsbc, aac, aptx, aptx-HDdecode, без функции вызова, OptionalI2S, аналоговый выход

2. Описание ключа: ● SYS_CTRL: высокая мощность, низкий уровень выключения, загрузка автоматически в режим сопряжения ● PIO2: короткое нажатие воспроизведение пауза, длительное нажатие 3 секунды в сопряжение, длительное нажатие 5 секунд четкое сопряжение ● PIO3: нажмите на предыдущую песню, удерживайте громкость вниз ● PIO4: короткий клик, длительное нажатие громкости вверх ● PIO5: подключен высокий, низкий уровень не подключается ● PIO19: аудиовыход высокого уровня, нет звука низкого уровня

3. Светильник индикатора Описание: ● Bluetooth не подключен: LED0 LED1Alternate flash● Bluetooth подключен: LED1Chang Liang● воспроизведение аудио Bluetooth: LED1Chang Liang
