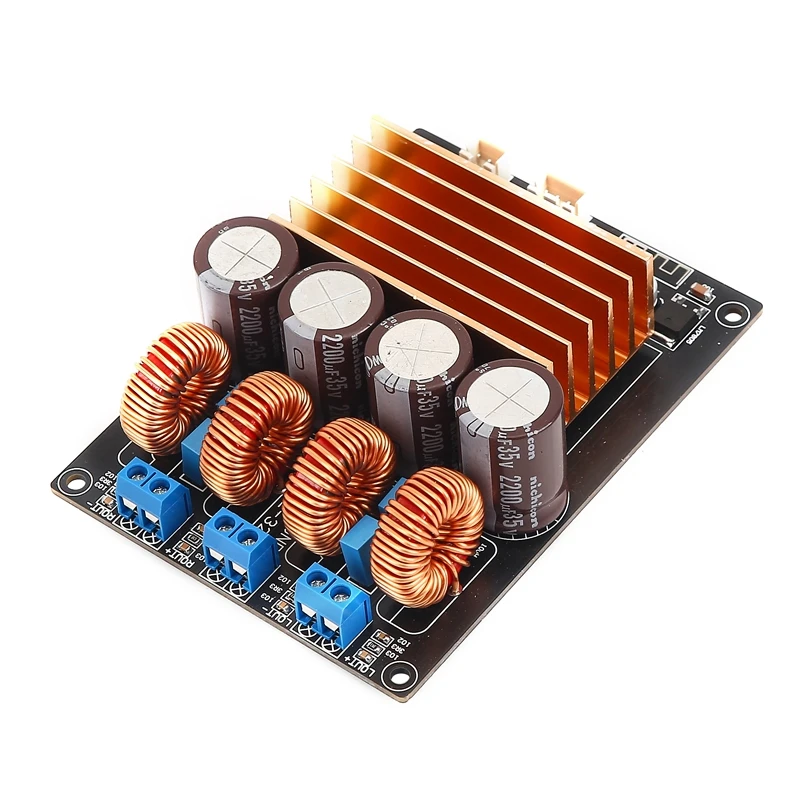

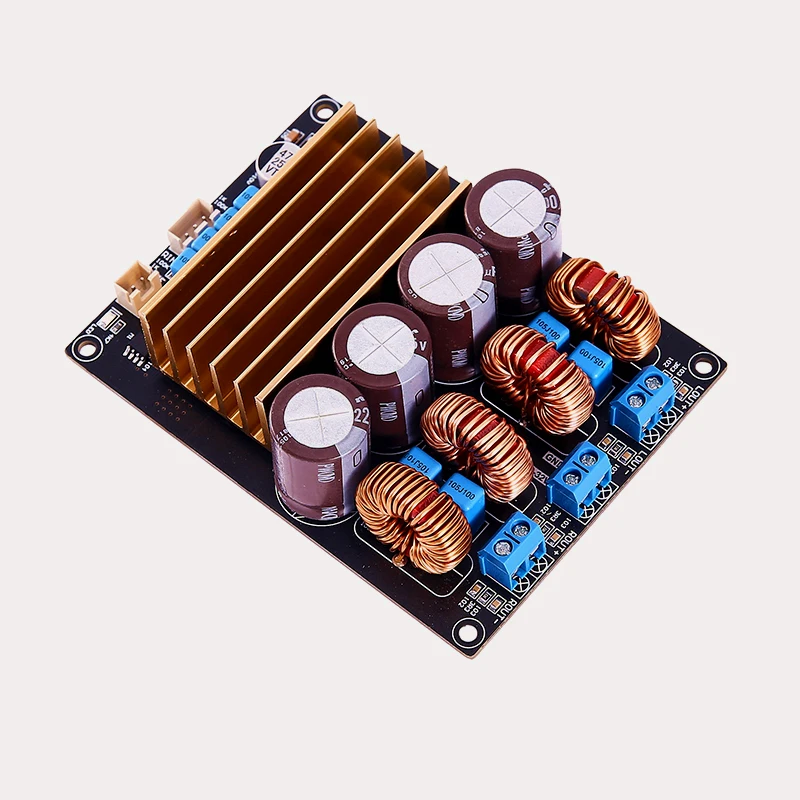

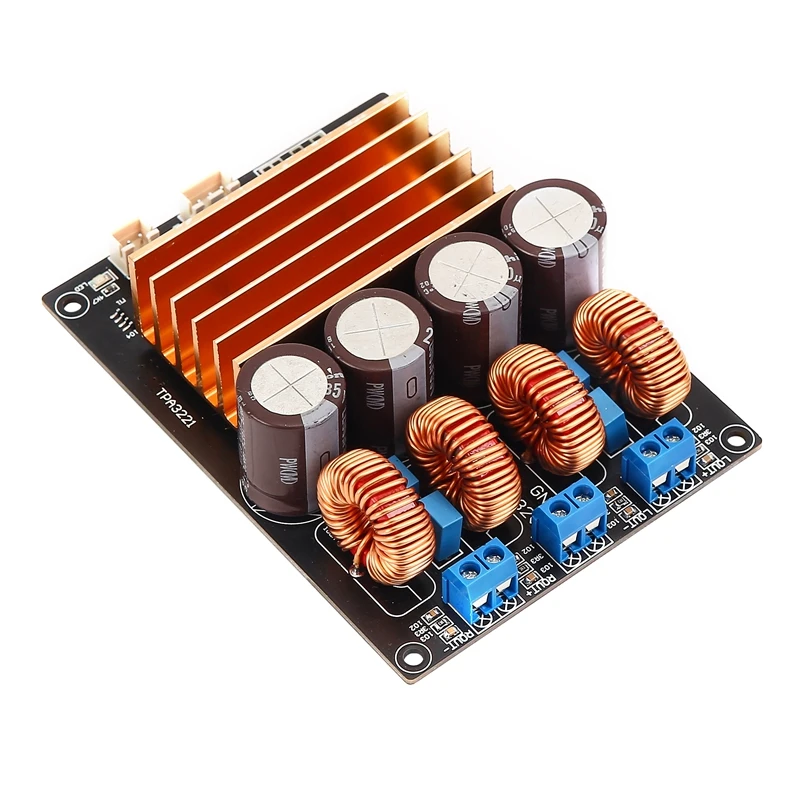

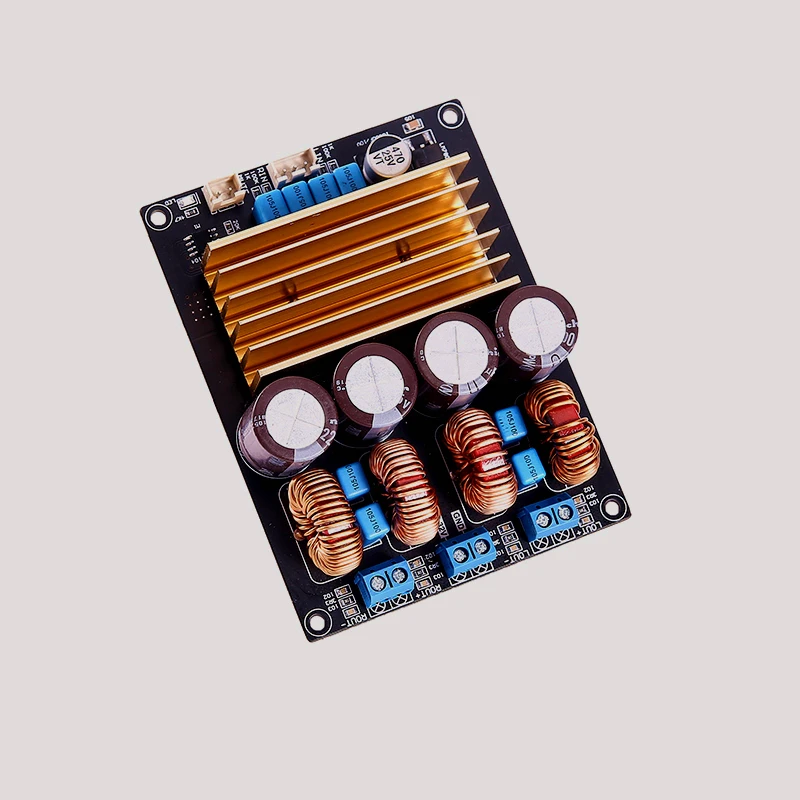

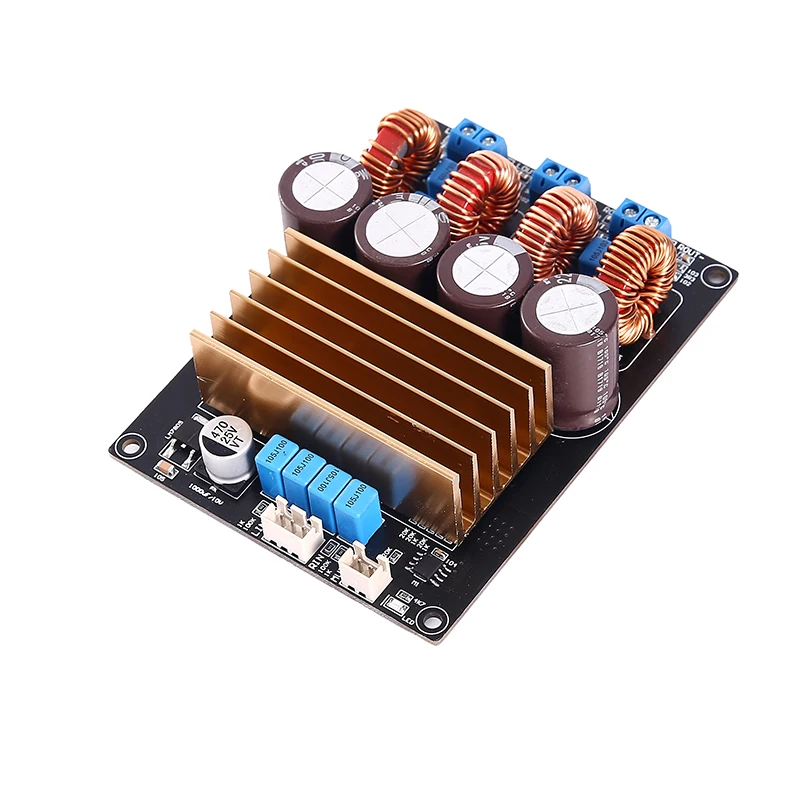

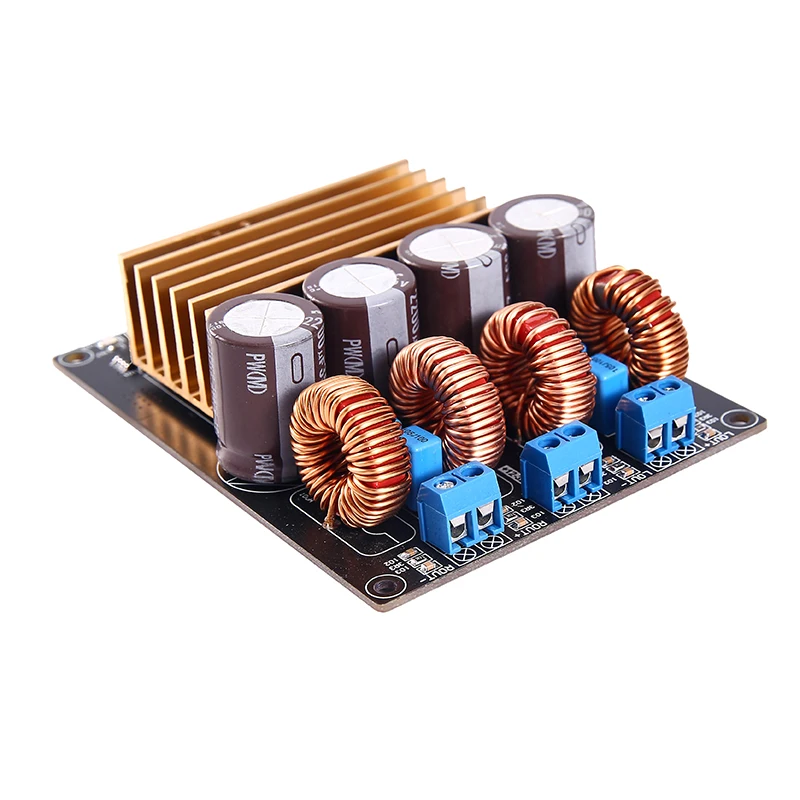

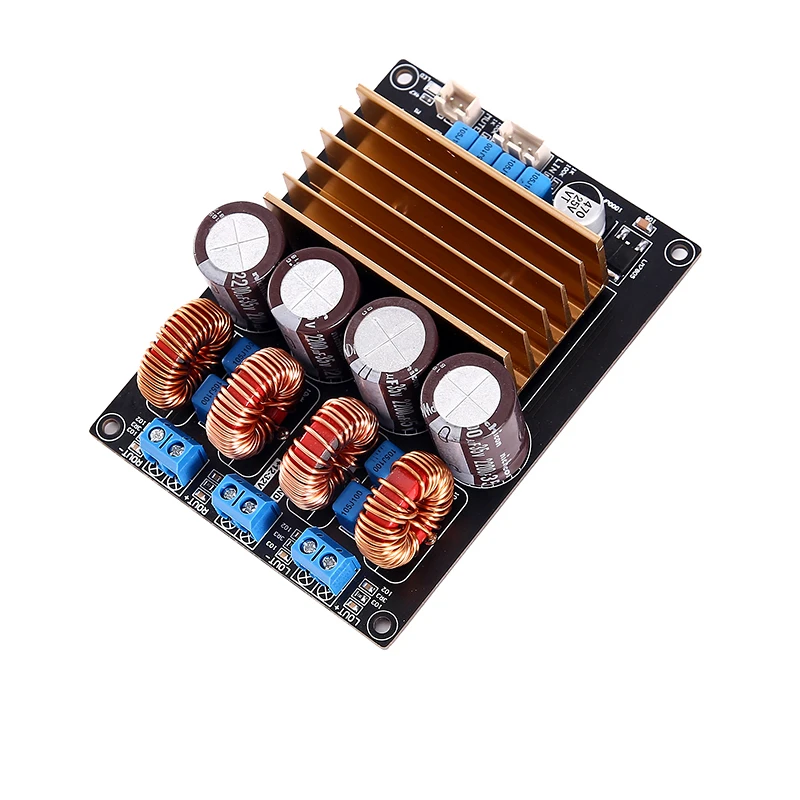

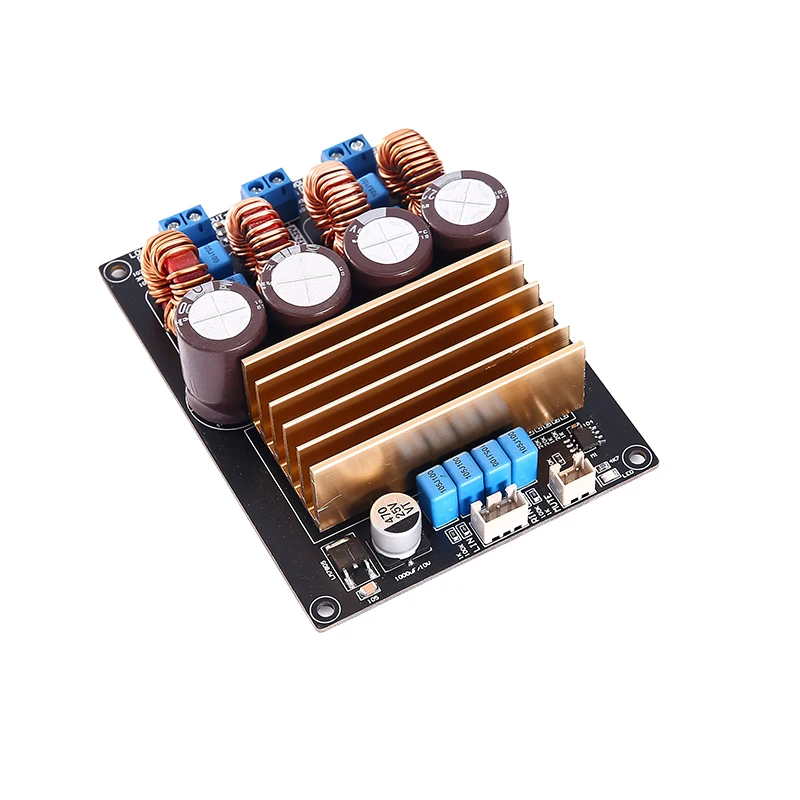

Плата цифрового усилителя мощности TPA3221 класса D 100 Вт * 2, совместимая с Bluetooth 5,0

PA3221-это мощный усилитель класса D, который может обеспечить высокоэффективную работу на полной мощности, в режиме простоя и в режиме ожидания. Устройство использует обратную связь с замкнутым циклом с полосой пропускания до 100 кГц для обеспечения низких искажений в аудиочастотном диапазоне и достижения превосходного качества. Устройство работает с головкой AD или с низким холостым током (высокоэффективный режим AD) модуляция и может обеспечить 2x105 Вт мощности для нагрузки 4Ω или 1x208 Вт мощности для нагрузки 2Ω.

Использование оригинального TPA3221

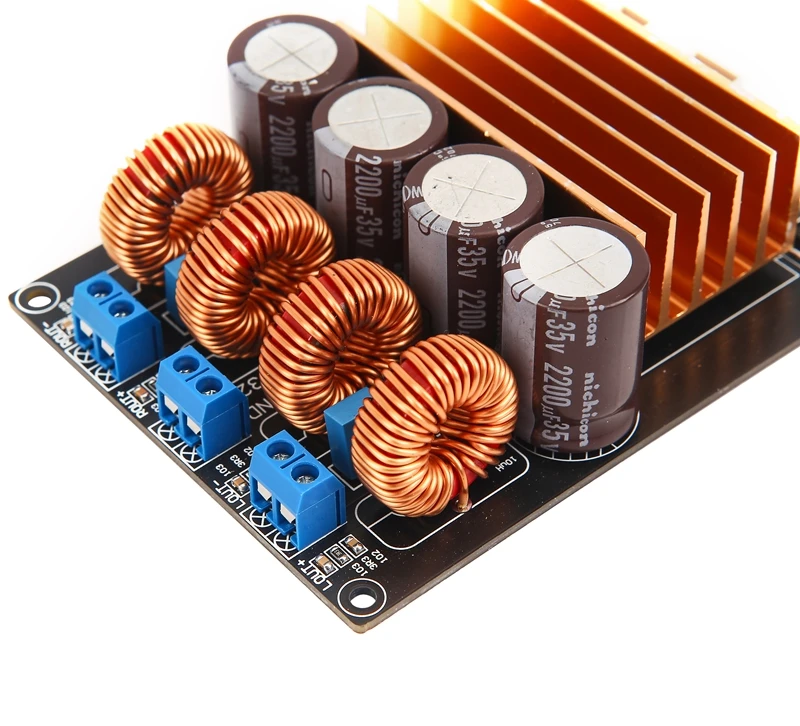

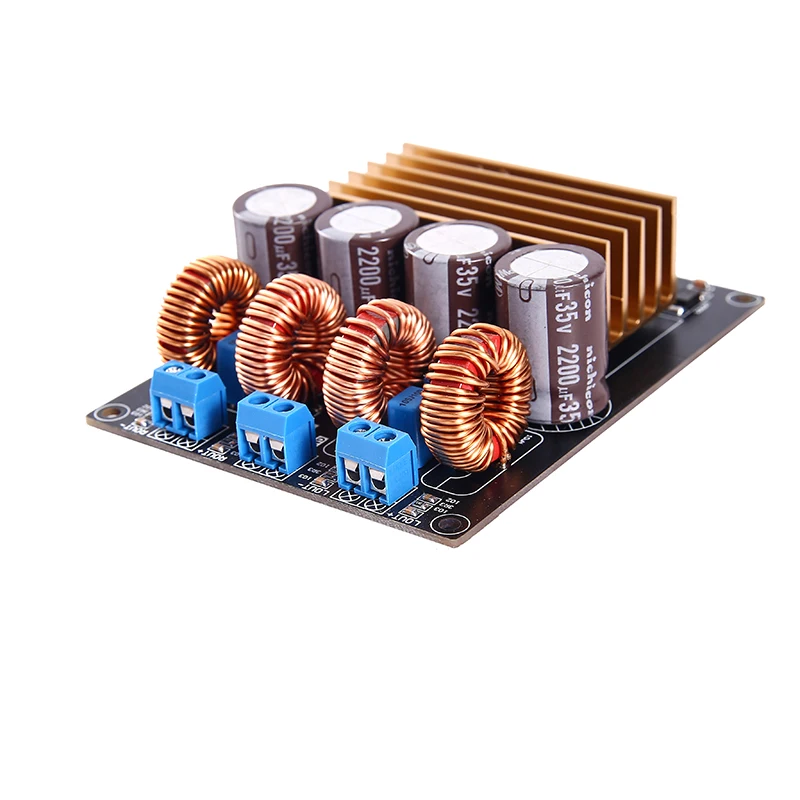

В главном фильтре электролитического конденсатора используется импортный известный бренд Erkang емкостью 2200 мкФ/35 в * 4, что обеспечивает надежную и непрерывную поддержку питания.

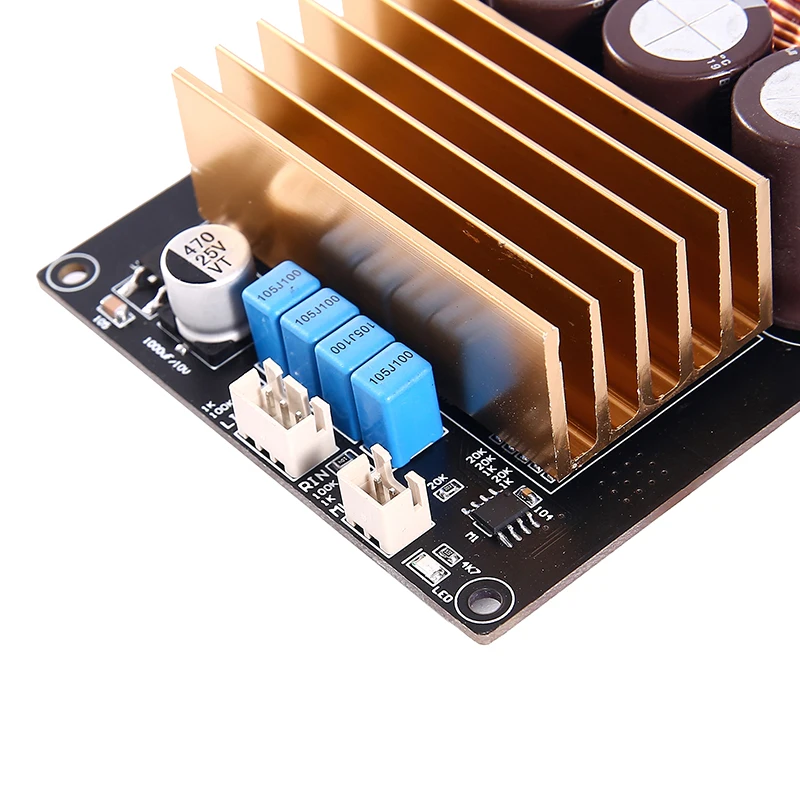

Резисторы представляют собой высокоточные чиповые резисторы, обеспечивающие хорошее соотношение сигнал/шум для всей машины.

Использование специального магнитное кольцо самоиндукции для аудио гарантирует чистый и мощный звук.

На печатной плате используется Двусторонняя плата толщиной 1,6 мм, толщина меди 2,0 унции и процесс лужения полностью для обеспечения хорошей пропускающей способности больших и малых токов.

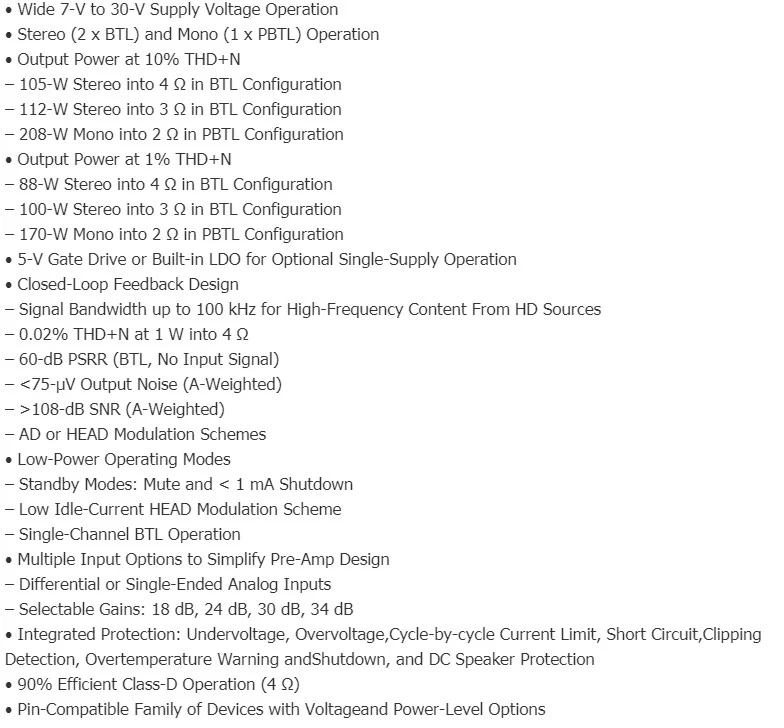

Стерео (2 x BTL) и моно (1 x PBTL) работают

10% thd + N Выходная мощность:

В конфигурации BTL стерео 105 Вт/4 Ω

В конфигурации BTL стерео 112 Вт/3 Ω

В конфигурации PBTL стерео 208 Вт/2 Ω

Выходная мощность при 1% THD + N

В конфигурации BTL, стерео 88 Вт/4 Ω

В конфигурации BTL стерео 100 Вт/3 Ω

В конфигурации PBTL стерео 170 Вт/2 Ω

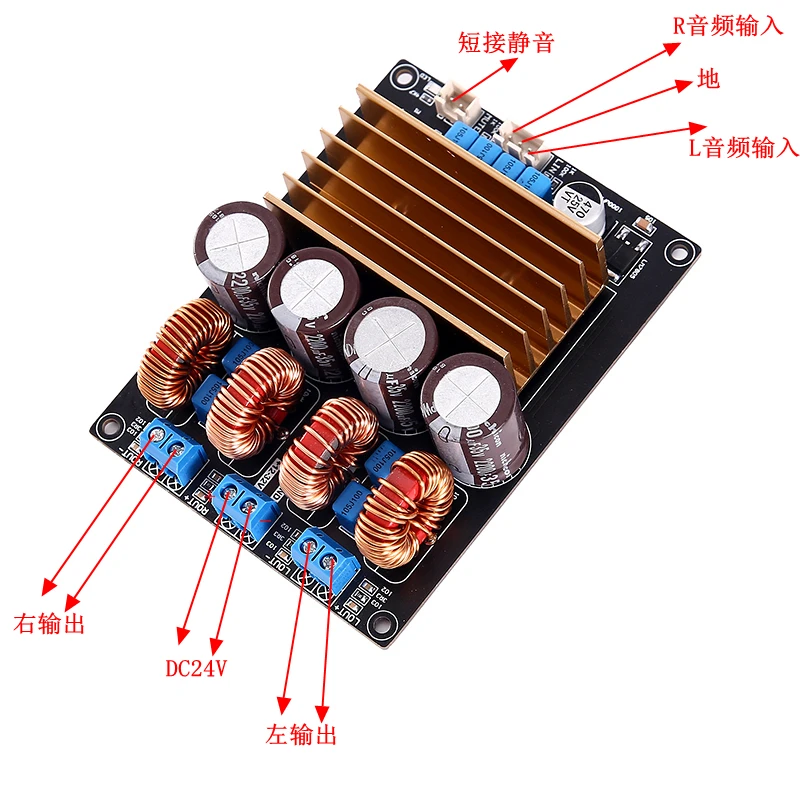

Рабочее напряжение: 19-30 В постоянного тока, рекомендуется импульсный источник питания (постоянный ток), 24 В постоянного тока

Размер печатной платы: 103*78 мм

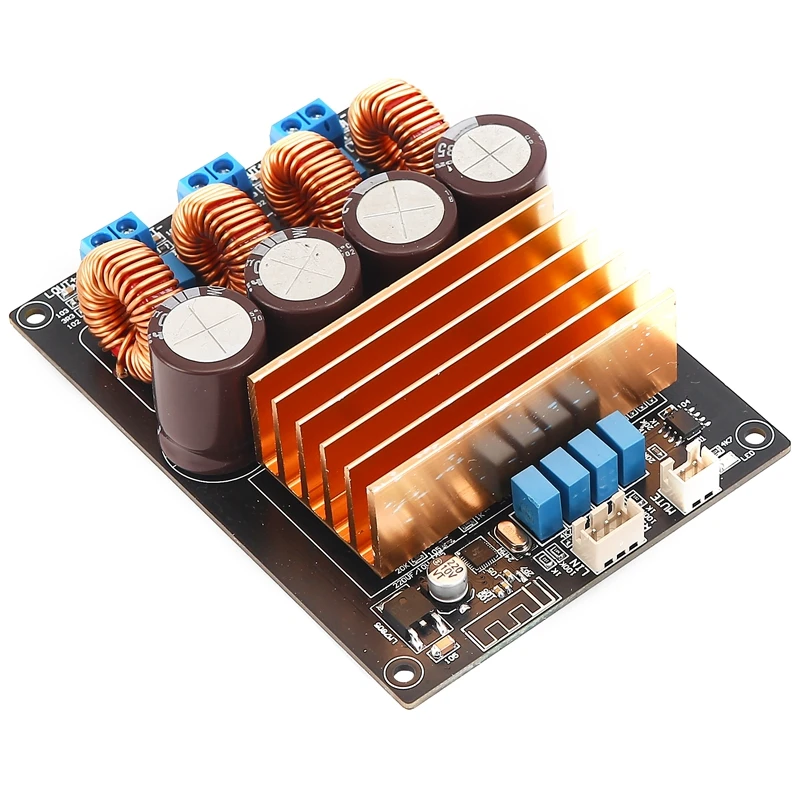

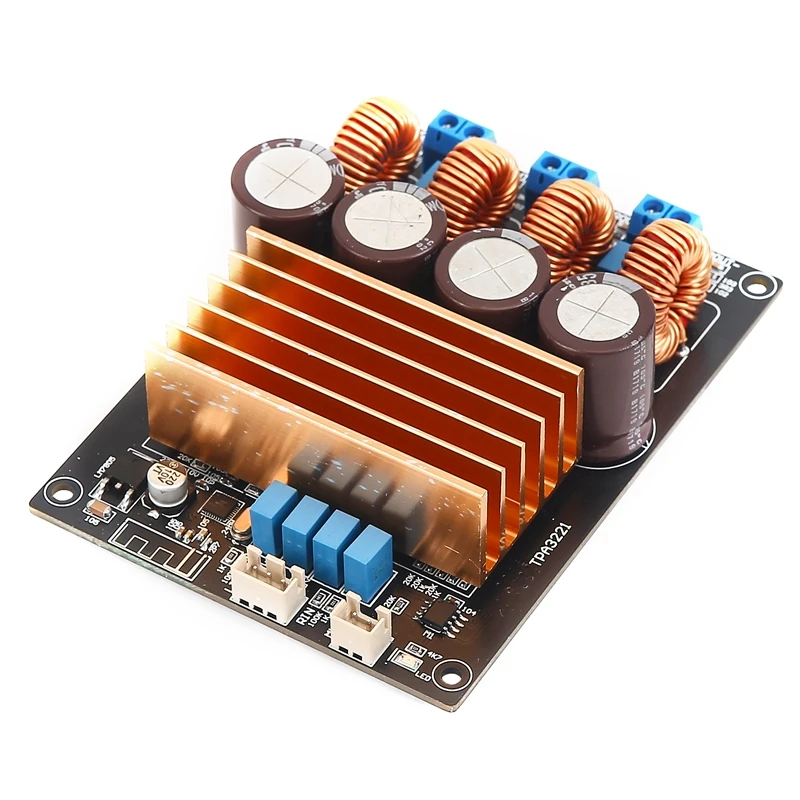

С версией JL Bluetooth:

Без версии Bluetooth:
