Последнее обновление: 27.03.2022
R3 может быть оснащен DVP интерфейсной камерой, такой как OV2640 камера
Примечание: F1C программное обеспечение равномерно использует метод mainline buildroot, Uboot-Linux-rootfs one pot end, one make to end, мы называем это геймплей на уровне няни.
Преимущество этого метода заключается в том, что 4 стартапа полностью открыты:
SPI-NORFLASH
TF карта
Режим SPI-NAND (по умолчанию GD5G)
Tf-карта Thunder Dragon на SPI
С открытым исходным кодом информация: https://mangopi.org
Если вы хотите подключиться к Wi-Fi, рекомендуется использовать метод SDIO-WiFi карты (последующий Запуск), занимают положение TF карты, таким образом, чтобы вспышкой на задней панели могут по-прежнему выбирают, ни, NAND или TF чип (1-бит режим)
Основной код и информация помещаются на официальную станцию
U-Boot SPL
Поддержка переключения для запуска последовательного порта, по умолчанию является UART1 версии R2 аппаратного обеспечения
Поддерживает интеллектуальную идентификацию загрузочного устройства, не будет проблем с загрузкой от SPI, но SPL booting от MMC0
Поддержка загрузка от SDC0 (4-бит SDIO)
Поддержка загрузка от SDC1 (1-бит SDIO)
Поддержка загрузки от SPI NAND (GD5F1GQ4UAxxG)
Поддержка загрузки от SPI NOR
U-Boot TPL
Поддержка режима устройства USB
Поддержка UMS, функция Fastboot
Поддержка командной операции mmc SDC0, SDC1
Поддержка команды sf для записи SPI NOR
Поддержка команды mtd для записи SPI NAND, поддержка управления OOB и ECC
Поддержка инициализации ЖК-дисплея
Linux
Поддержка USB OTG
Поддержка DE-FE DE-BE TCON и других компонентов дисплея, ЖК-дисплей является нормальным. Выход TVE был настроен, но дисплей неверно выровнен.
Поддержка аудио кодека, фиксированное декодирование звука 44100 кГц, быстрая проблема, протестированный вход микрофона и выход HP, непротестированный, но настроенный линейный вход, FM IN
Поддержка I2C SPI UART MMC шины периферийные устройства
Cedar-VE hardware codec engine был настроен, пожалуйста, обратитесь к (https://github.com/aodzip/cedar), чтобы установить поддержку DVP-CSI камеры, поддержка CLK-OUT вывода pin, бортовой OV2640 не требует дополнительной летающей линии кристалла или ШИМ, необработанный формат захвата был протестирован
Еще один голой металлический геймплей (меньше функций, проще):

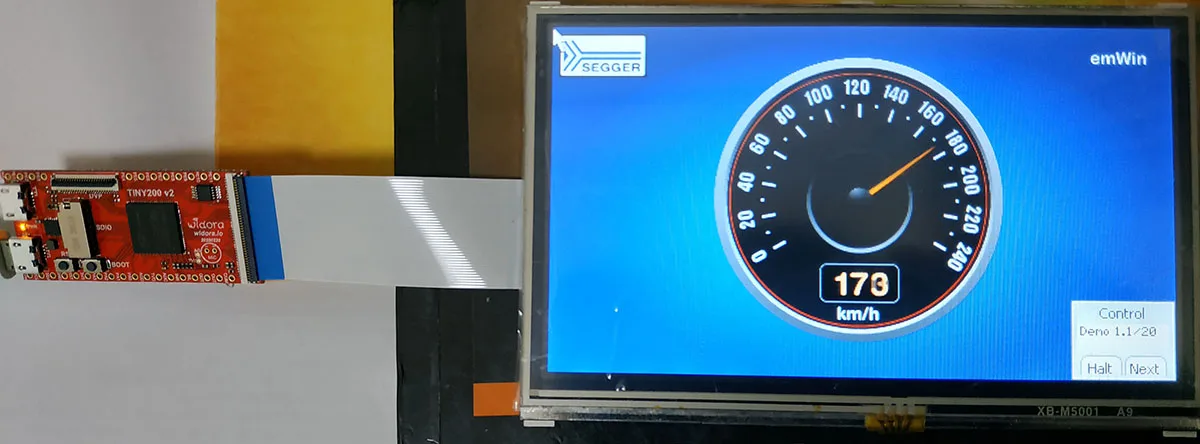

Проект голый металл: https://github.com/hongxuyao/F1C100s_with_Keil_RTX4_emWin5
Рекомендуется использовать разработанную плату widora tiny200. Плата разработана с помощью кнопок загрузки и сброса для разработчиков MCU, поэтому очень удобно войти в режим FEL! Плата также поставляется с чипом USB-to-serial, который может использоваться в качестве последовательного порта терминала для облегчения вывода информации об отладке.
Подробная информация об улучшениях версии R3:
1. Держатель USB добавляет 2 прокладки для прочности.
2. Светодиодный выход boost имеет повышенную защиту, теоретически он не будет гореть, если короткое замыкание.
3. Все 0402 посылка s были исправлены (ошибка последнего посылка вызвана различными искажениями).
4. Добавить FPC 24Pin DVP разъем, ov2640 (1,2 V), ov5640 (1,5 V), gc0328 (NULL) и т. Д. (по умолчанию 1,2 V, Опциональная Сварка 1,5 V)
5. PAM8403 усилитель мощности добавляется к аудио часть, которая может быть напрямую подключен к динамику, с мощностью 1,5 Вт.
6. Консоль по умолчанию USB-TTL UART0
7. Линии прерывания емкостного касания и резистивного касания синтезируются до PE12 по умолчанию (то есть проблема неудобного слияния емкостного и резистивного касания в версии r1)
8. Для того, чтобы выпустить IIC, D2 и D18 в интерфейсе RGB, требуется, и RGB изменяется от 18 до 16 бит цвета
9. ЖК-подсветка регулируется от предыдущего PE6 (PWM1) до постоянной яркости по умолчанию, но ее можно припаять к управлению PE12 (PWM0). Целью этой конструкции является запуск предыдущей программы, даже если подсветка не контролирует экран.

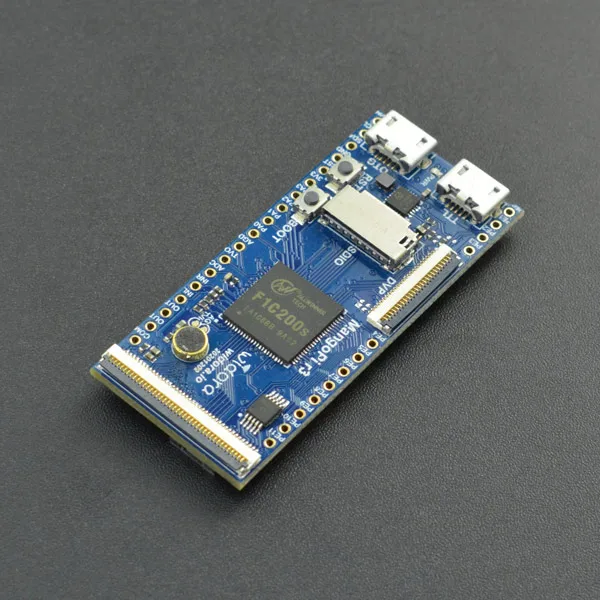

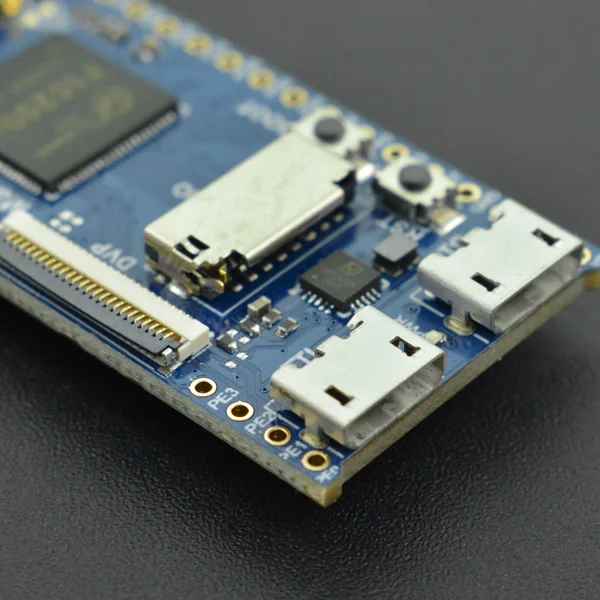

TINY200 ресурсы:
1. Встроенная USB-TTL последовательная консоль CP2104, стабильная и простая в использовании (Избегайте использования ch340, pl2303 таких нестабильных решений)
2. Порт OTG microUSB
3. 16M nor или 128M nand
4. Слот для tf-карты (molex), может быть подключен к tf-карте или tf-wifi
5. 40P Универсальный RGB FPC ряд сиденья
6, 6P общие емкостный сенсорный FPC ряд сиденья
7. Микрофон * 1
8. Кнопка загрузки, кнопка сброса

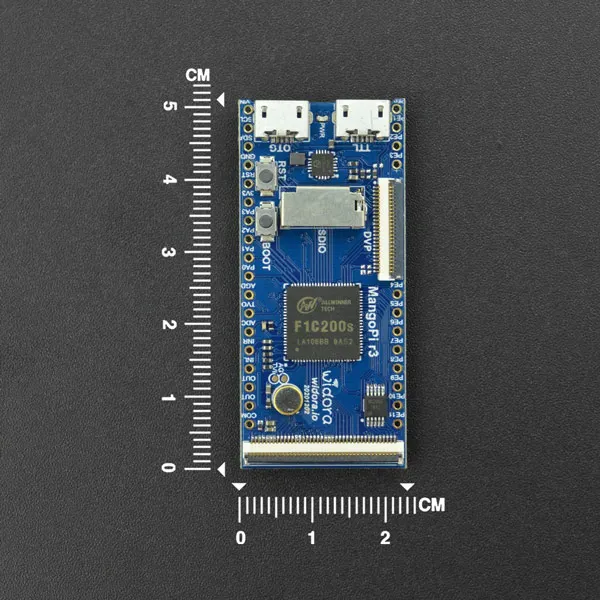

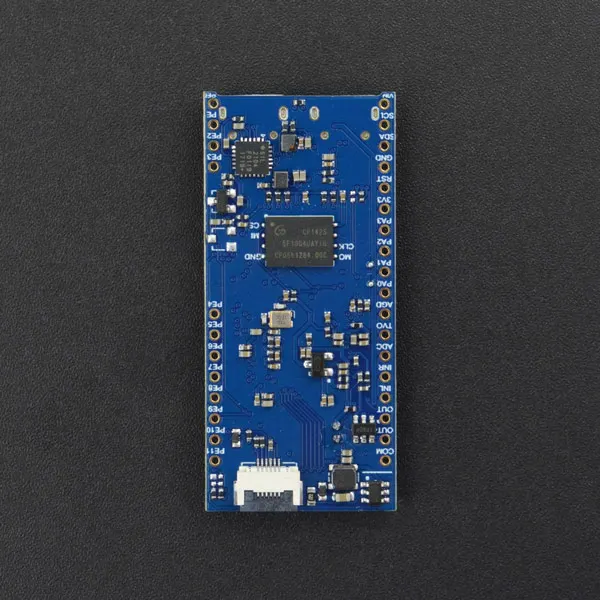

9. Тонкий размер 50,8*22,86 мм, 2.54 штыревой разъем выводит все ресурсы, расстояние штыревого штыря 20,32 мм подходит для макетной платы
10. Интерфейс DVP, уровень по умолчанию поддерживает OV2640
11. Мощность усилитель, 1,5 Ватт, прямая пуш-ап динамик
Введение основного контроля:
F1C200s имеет 64 Мб большой памяти, что в два раза превышает размер F1C100s. ARM926EJS core, запуск 400 ~ 600M должным образом.
