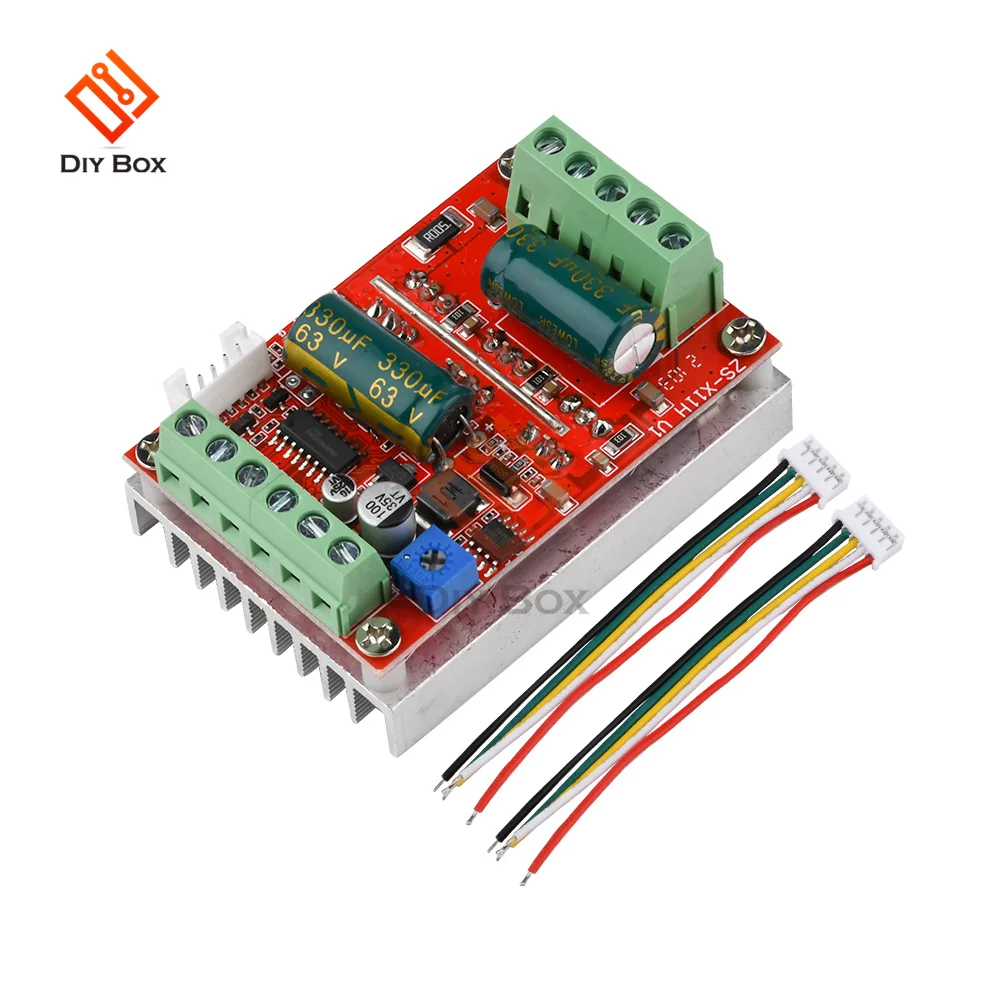

400W 6-60V 16A BLDC 3 фазы постоянного тока зал бесщеточный мотор драйвер платы контроллера 12V 24V 48V PWM не встраеваемых штекеров вперед/назад/стоп-сигнал
Особенности:

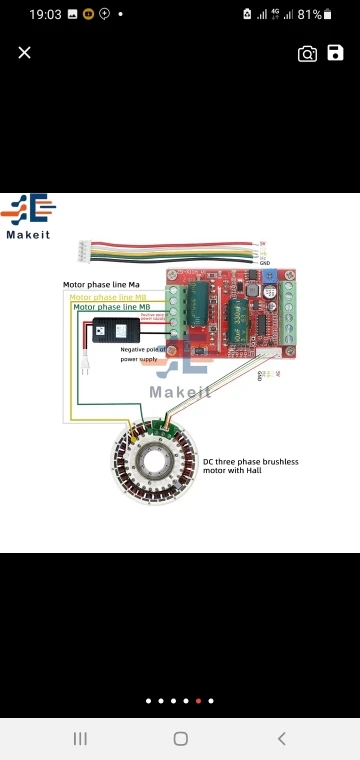

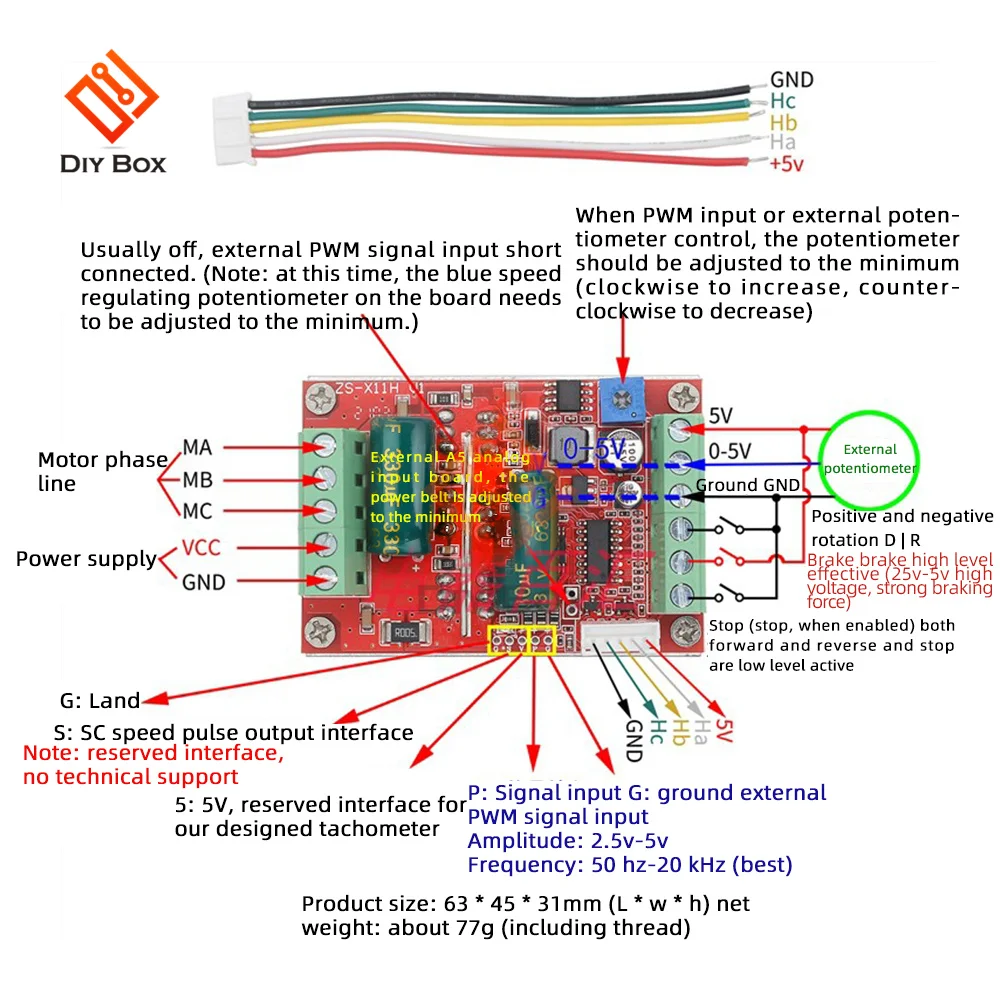

1.MA MB MC фазовый линейный выходной Соединительный двигатель
2. Материнская плата 5 В GND поставляется с блоком питания 5 В (ток не превышает 30 мА)
3.VCC GND главный источник питания двигателя (внешний источник питания постоянного тока)
4.SC скорость импульсного сигнала на выходе
5 положительных и отрицательных интерфейсов управления заднего хода (также может быть подключен к внешнему переключателю)
6. Вход сигнала управления скоростью VR (бортовой с регулятором скорости потенциометра также может быть подключен к аналоговому циклу имитации PWM 0-5 в для поддержки регулирования скорости ввода двойного сигнала)
7.Ha Hb Hc + 5V GND Hall сигнал питания, как правило, с двигателем Холла имеет пять соответствующих линий
Стабильная производительность процесса полного патч с положительной/обратной функцией
Советы:

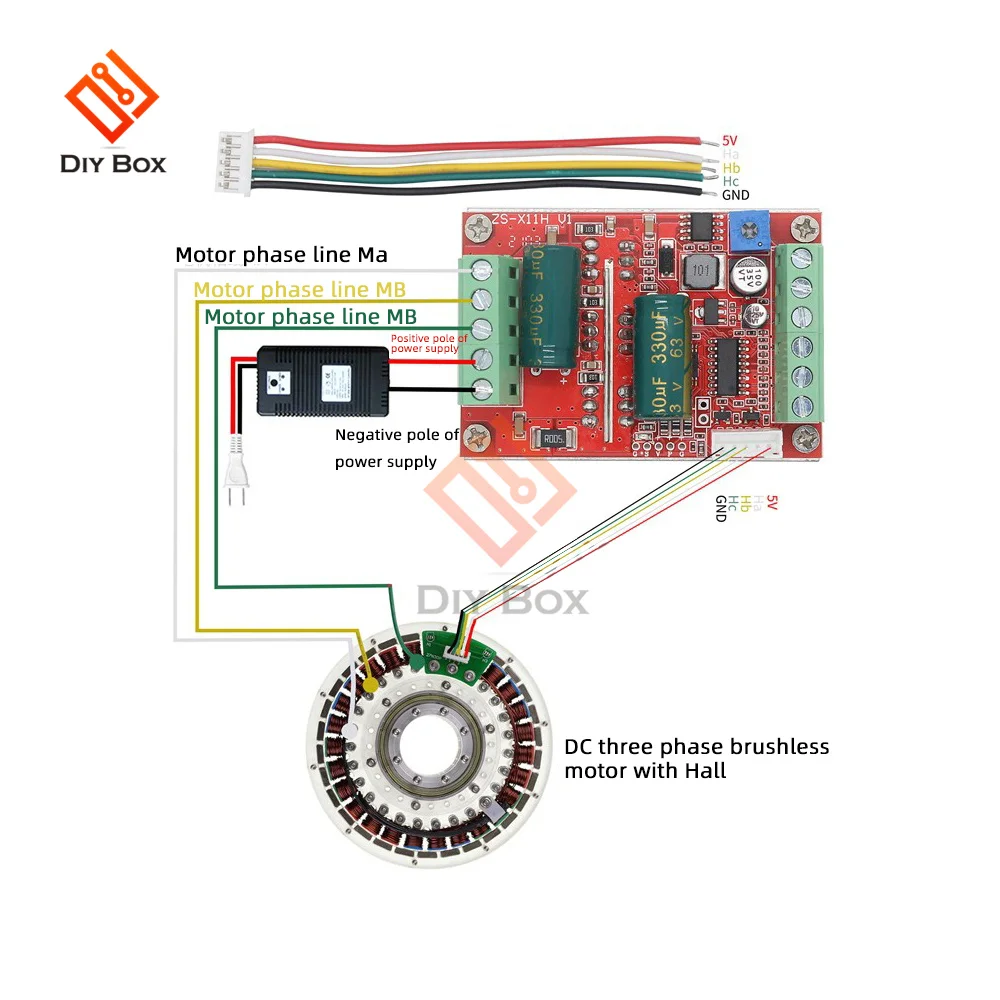

После получения товаров, как правило, на бесщеточном двигателе есть 5 Холла линии проводки. Два из них являются линиями питания зала. Три сигнальные линии зала должны быть различны. Особенно, линии электропитания не должны ошибаться. Для правильной работы последовательность на плате должна совпадать с последовательностью трех фазных линий на плате водителя двигателя. Если вы не знаете определения провода холла, вы можете отлаживать низкое напряжение и ток при первом включении. Измените заказ линии Холла до нормальной работы, не используйте большой ток, отладку высокого напряжения, если линия Холла не подключена последовательно, испытательная машина высокого напряжения и высокого тока, существует риск повреждения трубки MOS, Если три сигнальные линии холла, двигатель работает плавно и плавно. Низкоскоростной Запуск стабильный, и крутящий момент большой. Если три сигнальные линии Холла не подключены, доступны следующие характеристики: 1 двигатель не может быть запущен нормально или Запуск трудно (иногда необходимо вручную повернуть двигатель для запуска) 2 Двигатель начинает встряхивать без питания.
Характеристики материнской платы:

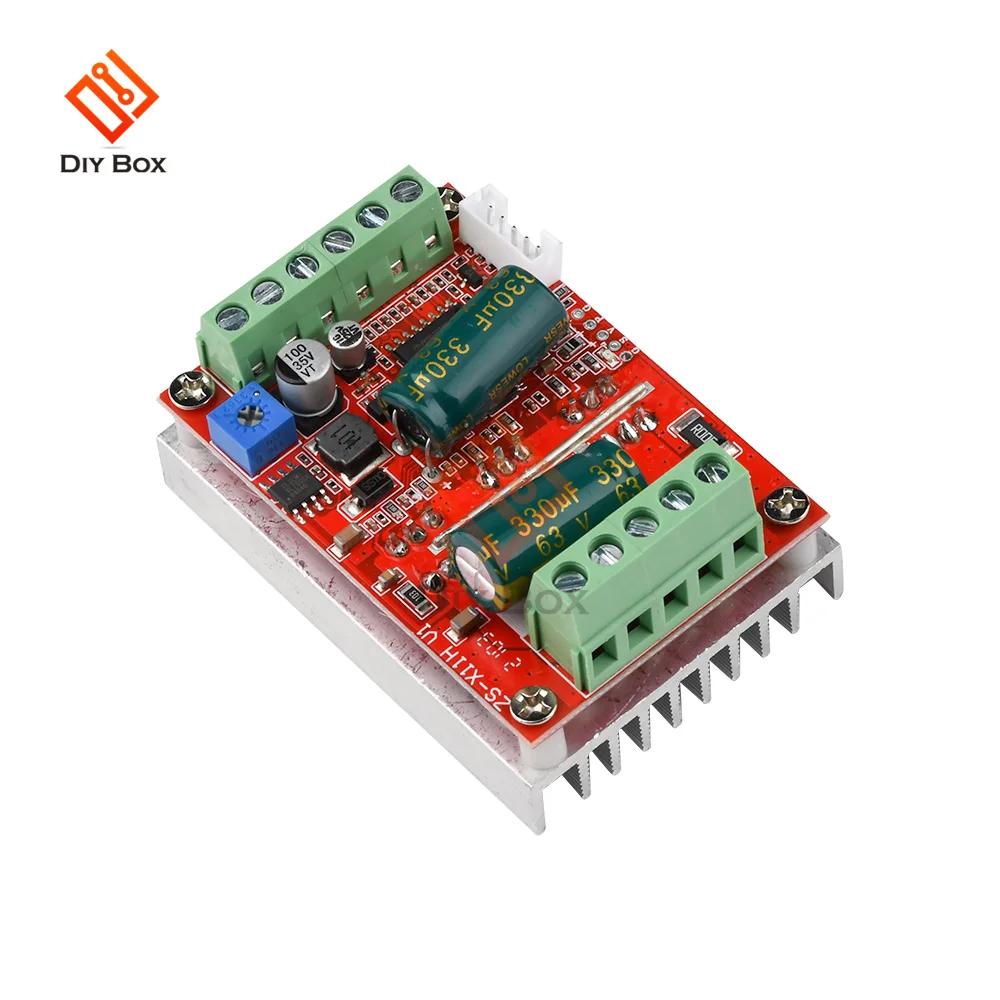

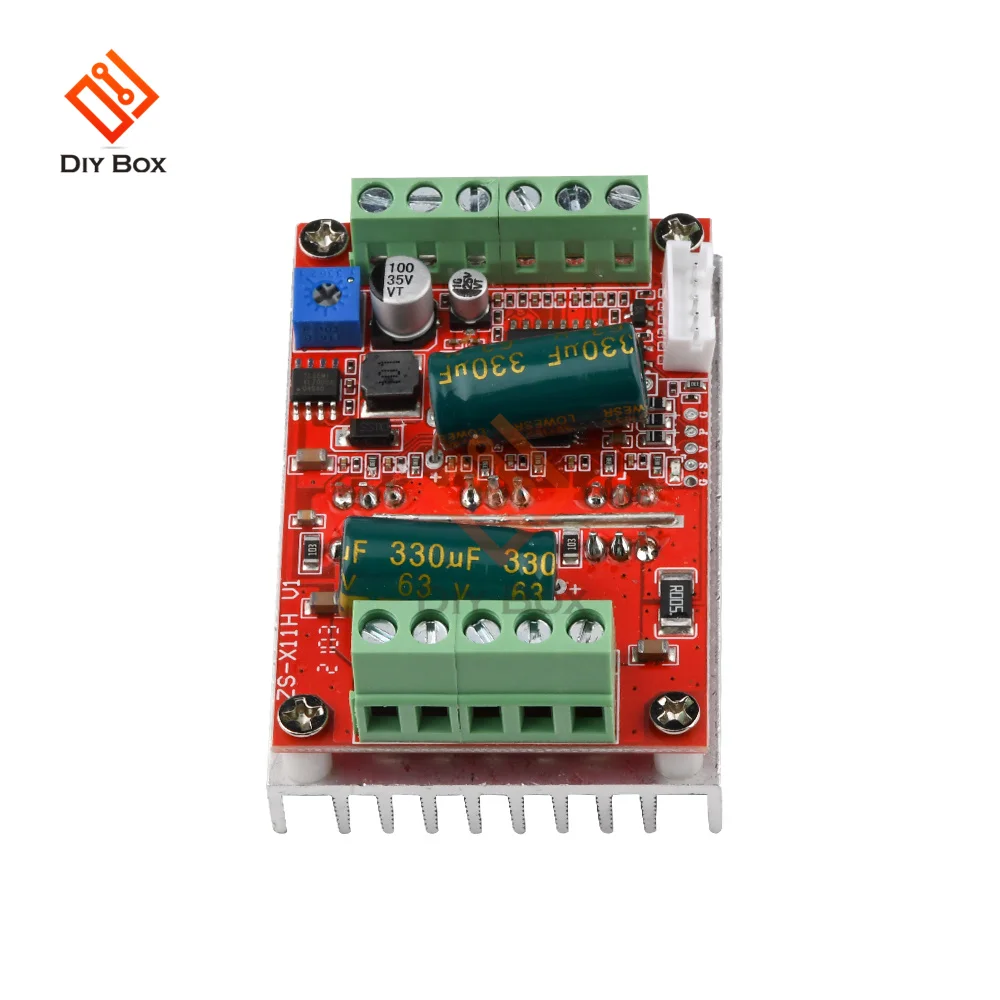

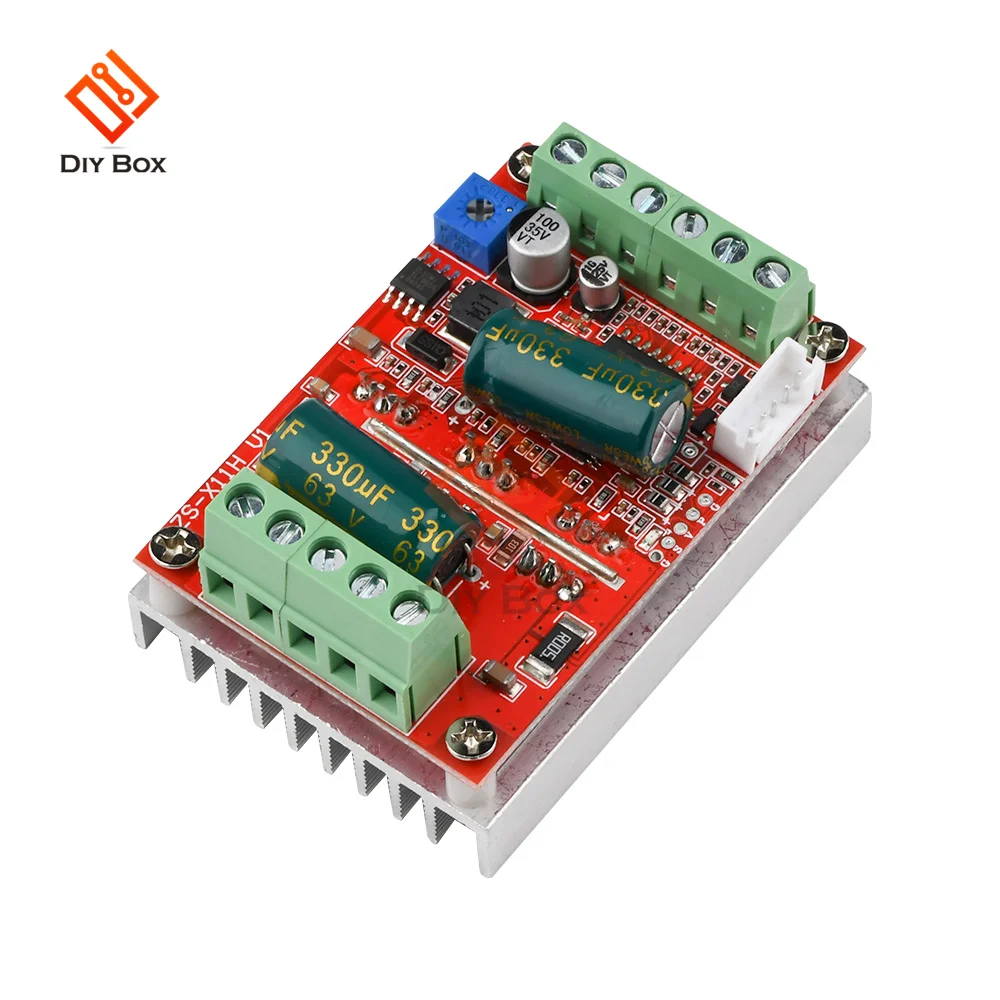

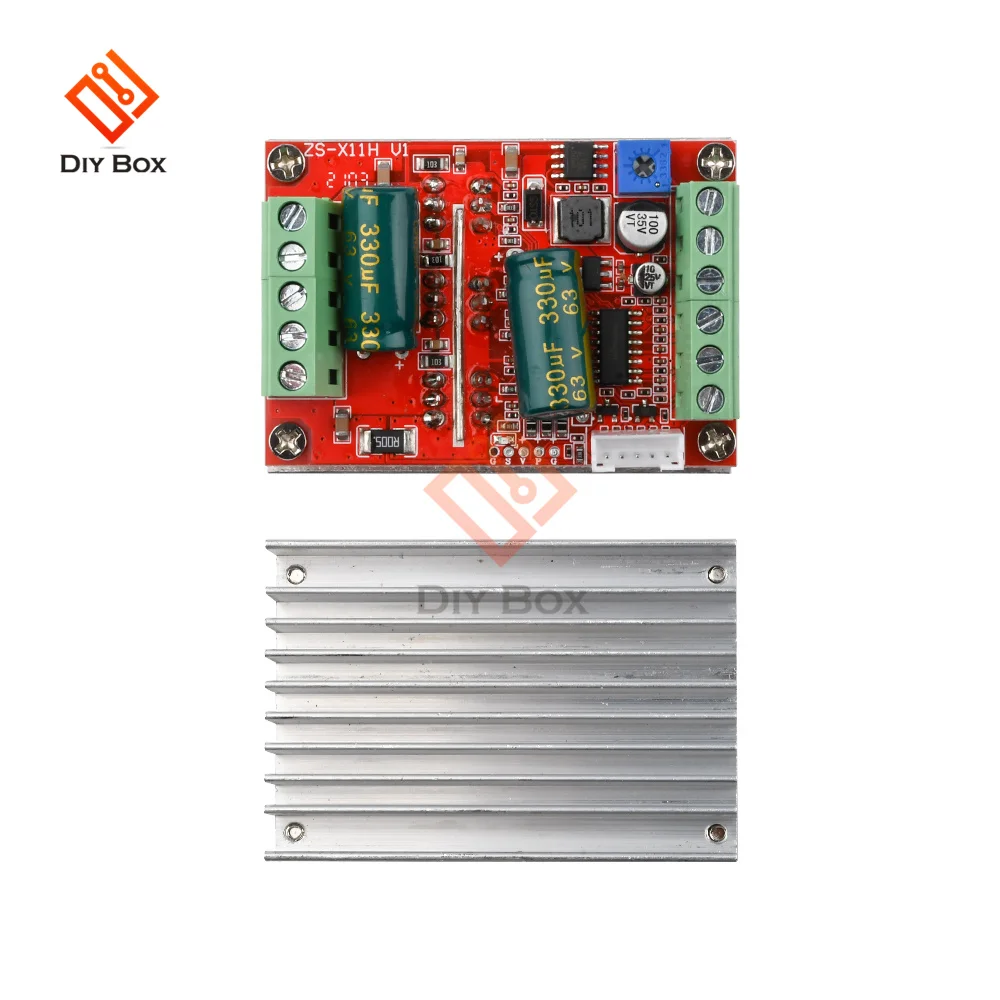

Название продукта: безщеточный мотор 450 Вт
Номер модели: ZS-X11D1
Рабочее напряжение: 9-60 в
Максимальный ток: Номинальный пик 16A 20A
Максимальная мощность: 450 Вт
Защита от перегрузки по току: Да
Размер изделия: длина 63 мм * ширина 45 мм * высота 28 мм
Вес: около 93 г.
Меры предосторожности:
1. Схема питания на основной плате не имеет предохранителя, а встроенное само-сложение приведет к постоянному повреждению чипа на плате (даже 2 секунды не допускается).
2. Во время нормальной работы происходит пробоотборная защита от перегрузки по току на выходе двигателя. Поскольку мощность и ток модуля очень большие, пожалуйста, не делайте короткого замыкания, когда модуль не работает нормально. После того, как короткое замыкание имеет возможность сжигания линии, первая проводка испытательная машина, пожалуйста, используйте небольшой ток и низкое напряжение тест, после ок, затем пройти высокий ток и высокое напряжение, потому что это модуль для продажи, обратите внимание на изоляцию проводки, Сильное напряжение не позволяет прикоснуться к частям платы.
3. Не подключайте двигатель, который, очевидно, несовместим с напряжением и током модуля привода или находится далеко от двигателя, чтобы избежать необъяснимых повреждений.

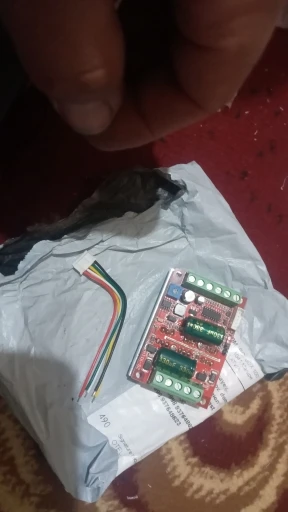

Посылка:

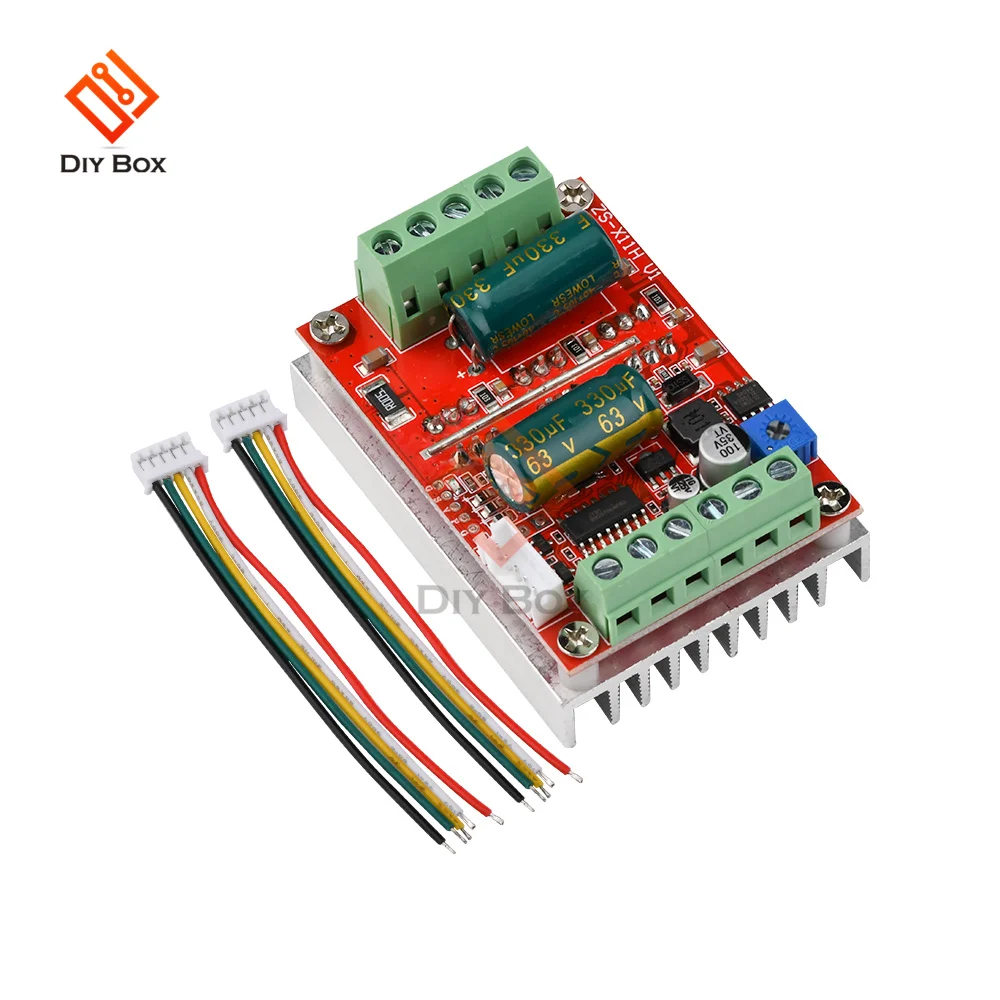

1 х 6-60 В постоянного тока 16A 400 Вт 3 фазы зал бесщеточный контроллер двигателя доска
