Информация о продукте

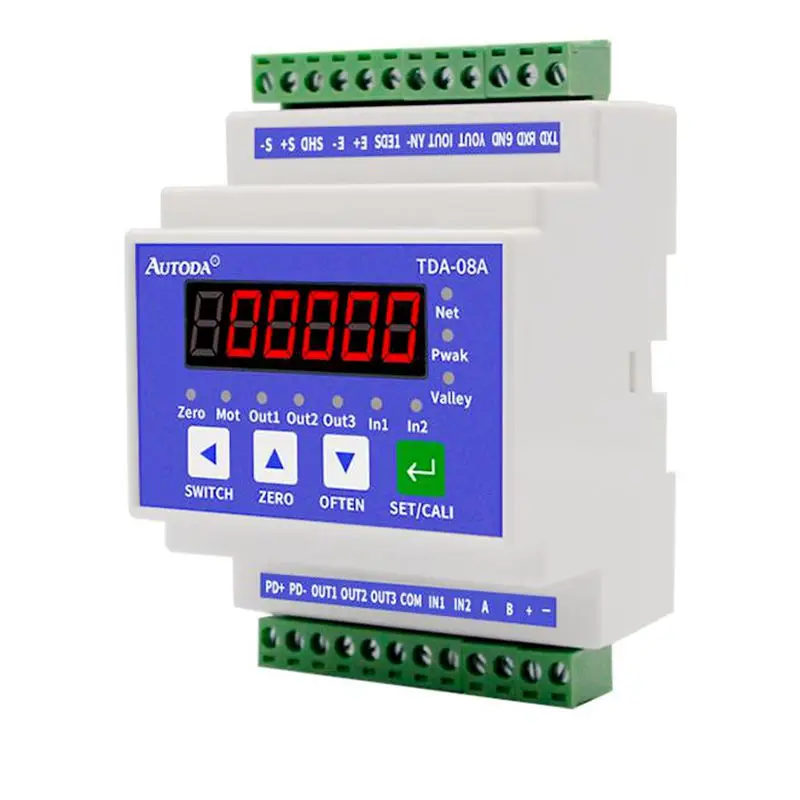

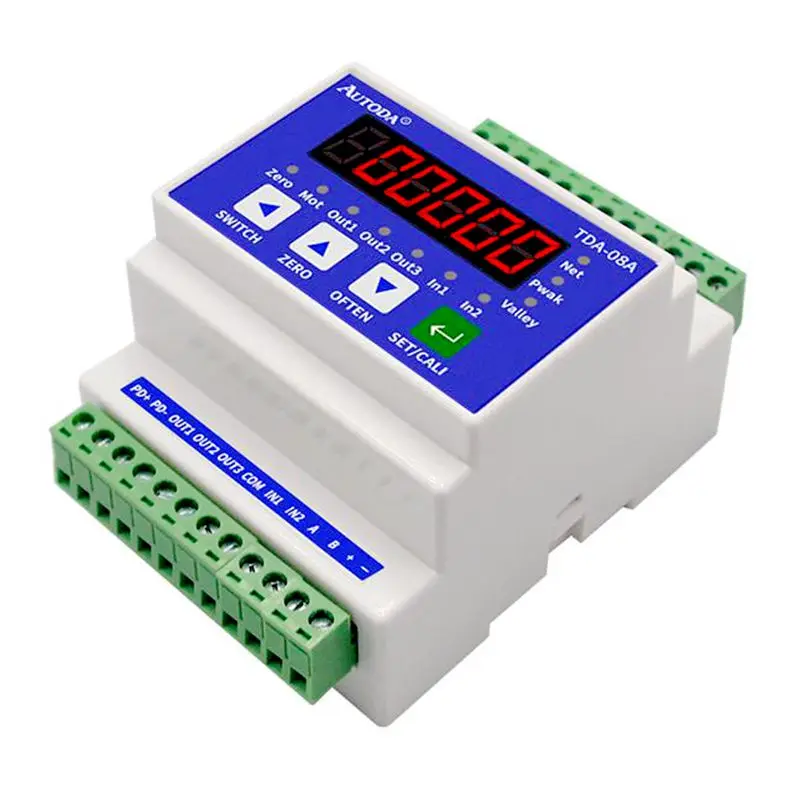

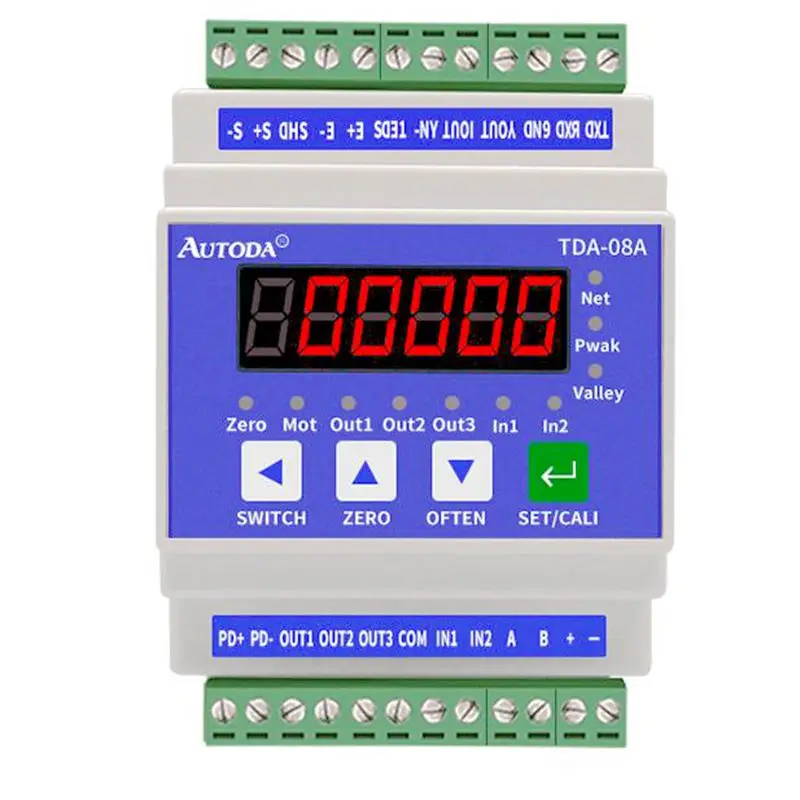

Модель продукта: TDA08A, Название продукта: весовой передатчик
Напряжение возбуждения: 5 В постоянного тока, полная точность: 1/10000
Чувствительность: 0.4 мВ/В ~ 6 мВ/В, Входной интерфейс: двусторонний транзистор
Выходной интерфейс: RS232/RS485 Коммуникационный интерфейс, трехсторонний транзистор на выходе
Аналоговый выход: 0 ~ 10 в, 0 ~ 20 мА, 4 ~ 20 мА
Функции и особенности
Интегрируйте Измерение силы, взвешивание, отображение и контроль
Внутренний интегрированный импульсный источник питания, напряжение может использоваться обычно в пределах 10 В ~ 30 в
С функцией аналоговой фильтрации, автоматической диагностикой ошибок, легко найти и решить проблемы
С автоматической функцией нулевого отслеживания, он может осуществить автоматическое нулевое возвращение после включения, и может установить нулевой Диапазон настройки, интенсивность фильтра и т. Д.
Напряжение питания
Постоянный ток:10В-30В
Входная чувствительность
0. 4мв/В ~ 6мв/в
Окно дисплея
Один ряд из шести светодиодов
Напряжение возбуждения датчика
5VDC ± 2%, 100MA (до 6 350Ω датчиков)
Производительность A/D
24 бит, DELTA-SIGMA метод
Точность отображения
1/10000
Скорость выхода
10, 40, 640, 1280 раз/сек
Скорость передачи данных
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Выход связи
Поддержка RS232 и RS485 одновременно
Тип соглашения
MODBUS RTU и бесплатный протокол
Рабочая температура
-30 °C ~ 60 °C
Выдерживает напряжение
1 минута до 2000 в AC50/60 Гц
Уровень защиты
IP64

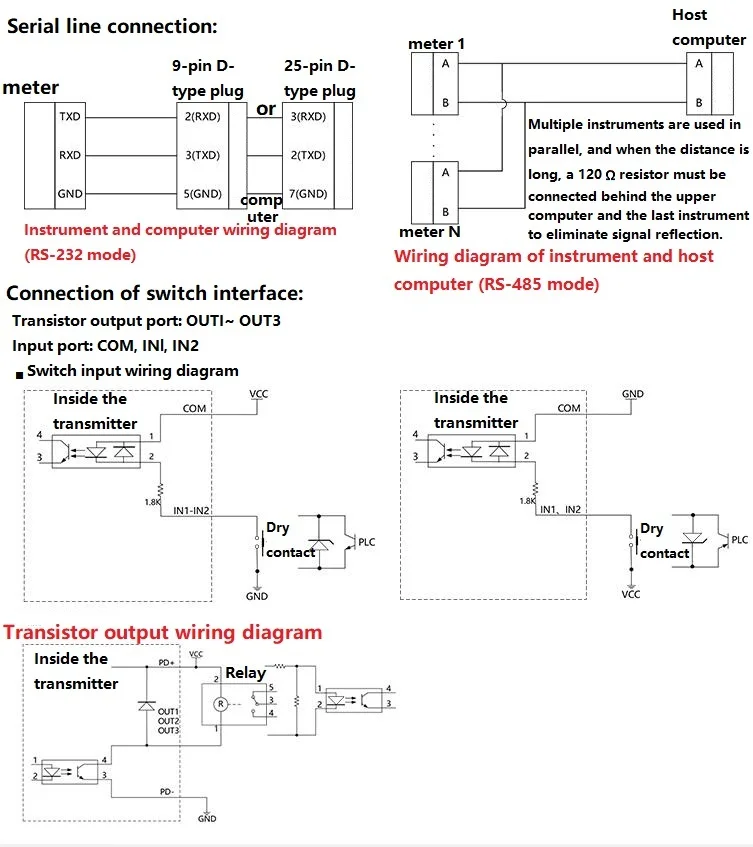

Выход переключателя
Транзистор с двумя входами и тремя выходами, 24V/1A грузоподъемность,
Аналоговый выход
0 ~ ± 10 в, 0 ~ 20 мА, 4 ~ 20 мА; Разрешение 1/3000

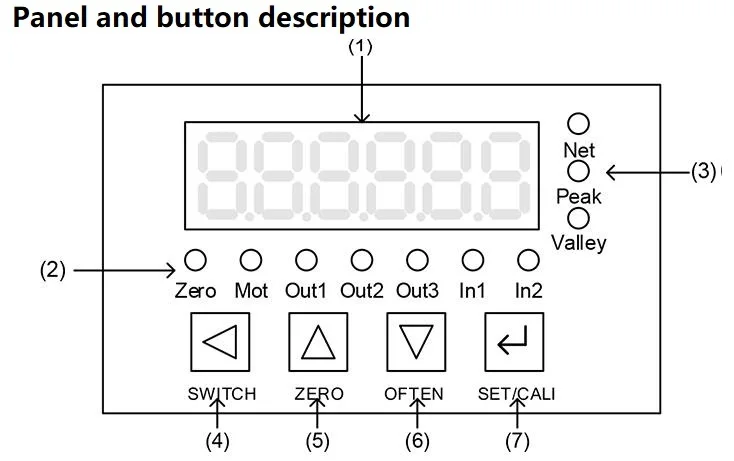

Название
Описание индекса
Окно дисплея
В состоянии измерения, вес брутто, вес нетто, пиковое значение, нижнее значение, значение пикового дна можно переключить на дисплей, и в состоянии настройки может отображаться символ параметра и значение
Индикатор состояния
Ноль
При освещении вес равен нулю
MOT
Когда он включен, вес меняется
OUTI
Индикация состояния входных и выходных портов
OUT2
OUT3
IN1
IN2
Сетка
Индикатор состояния текущего отображения значений, в состоянии измерения нажмите кнопку, чтобы переключить дисплей:
Вес нетто дисплея: светильник включен
Вес брутто дисплея: все выключены
Пиковое значение дисплея: Пиковый светильник включен
Отображение нижнего значения: светильник в долине включен
Отображение пикового значения долины: горит пик и долина
Пик
Долина
В состоянии измерения: Переключение измеренного значения (вес брутто, вес нетто, пиковое значение, значение долины, значение пиковой долины)
Под интерфейсом меню: Вернитесь в Верхнее меню или в состояние измерения
В режиме редактирования параметров: при изменении значения переместите бит модификации влево
В состоянии измерения: Установите до нуля
Под интерфейсом меню: Переключение элементов
В режиме редактирования параметров: прокрутите параметры вверх; Увеличьте значение при изменении значения
В состоянии измерения: Введите меню общих параметров
Под интерфейсом меню: Переключение элементов
В режиме редактирования параметров: прокрутите вниз опции; Уменьшите значение при изменении значения
В состоянии измерения: короткое нажатие, чтобы войти в меню настроек
Нажмите и удерживайте более 2 секунд, не отпуская, введите Мастер калибровки
Под интерфейсом меню: Введите интерфейс нижнего уровня
В режиме редактирования: сохранить ключ
Сильная защита от помех
Высокая стабильность и надежность дизайна, подходит для жестких промышленных условий применения
Высокоточное преобразование A/D
Возможно измерение скорости: 50/100/200/400/800/1600 раз/сек
Клеммы
Источник питания имеет защиту обратного соединения, защиту от перенапряжения, защиту от перегрузки по току и высокую грузоподъемность
