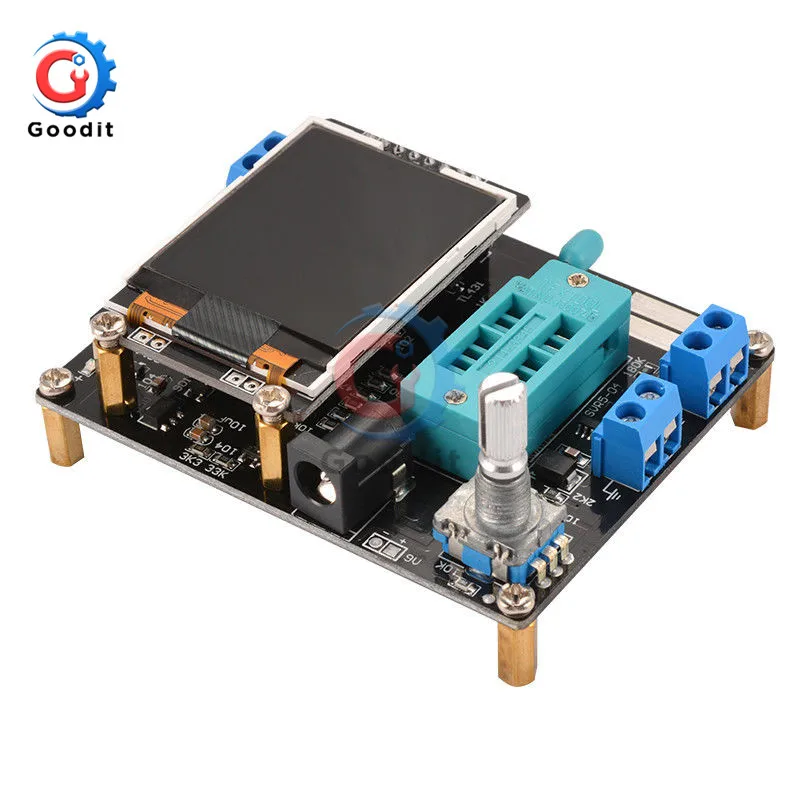

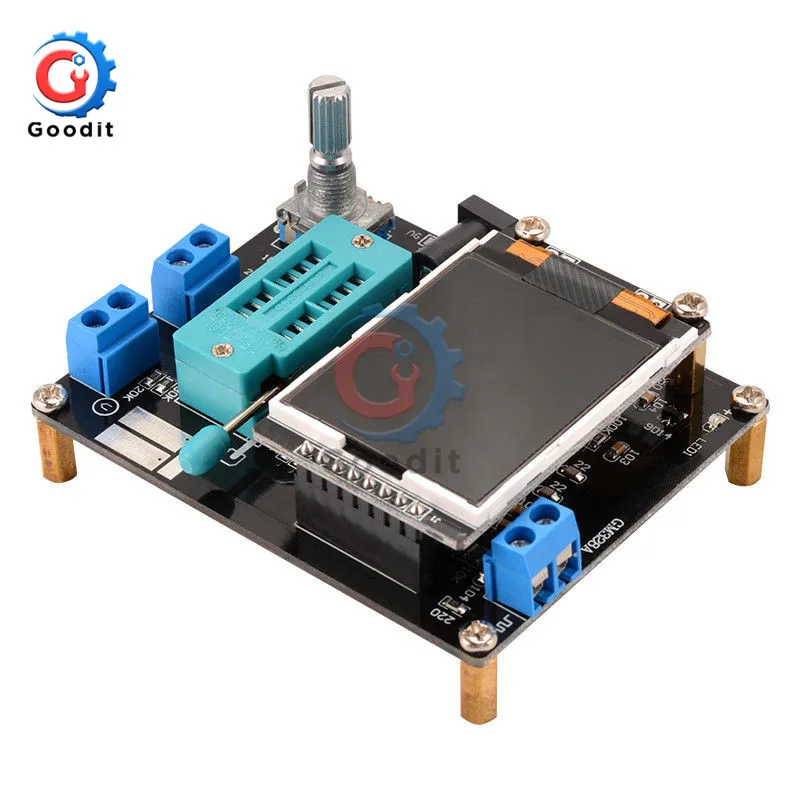

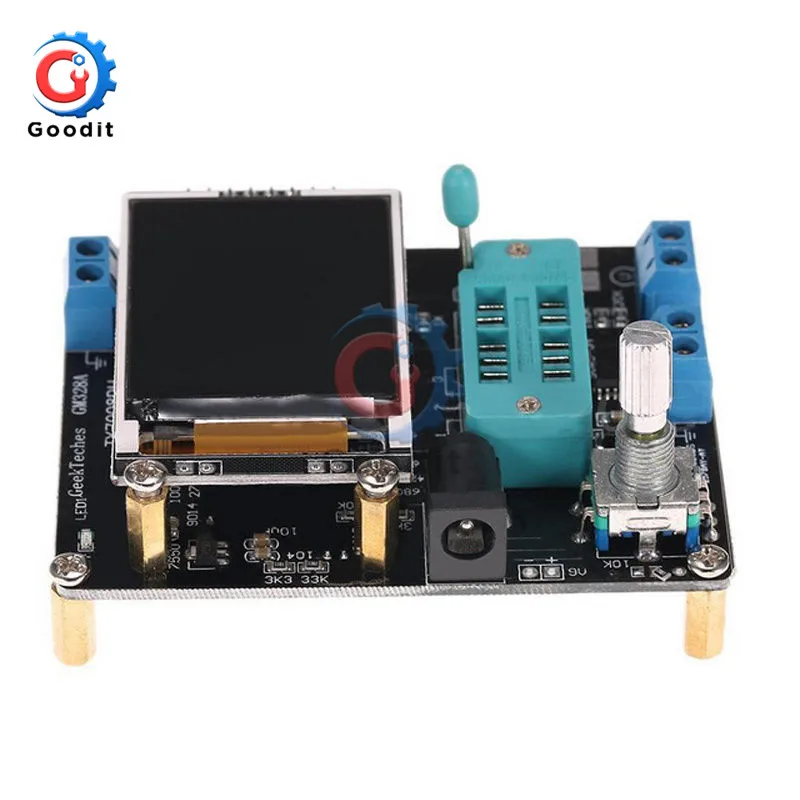

ЖК-дисплей GM328A тестер транзисторов диодов емкость Напряжение Частота ESR метр PWM генератор прямоугольных сигналов SMT пайка

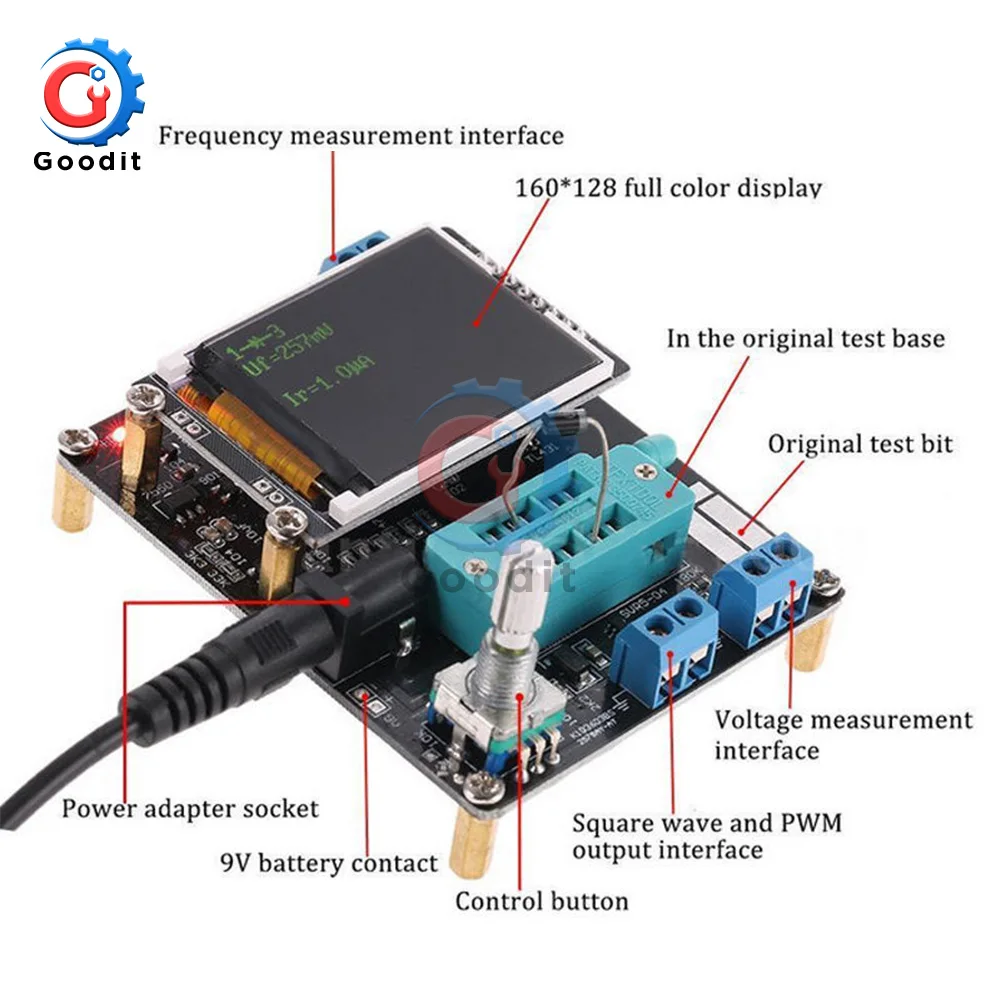

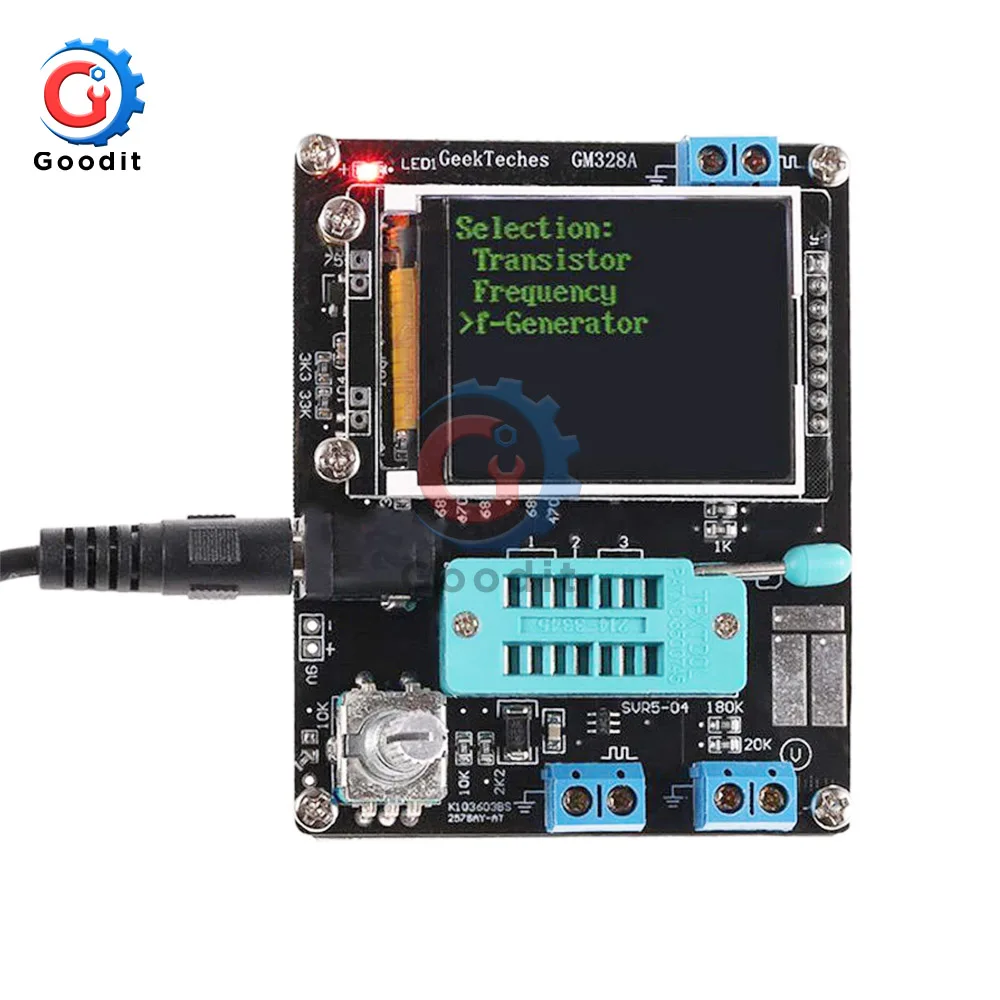

Описание:Многофункциональный тестер транзисторов для автоматического обнаружения NPN и PNP транзисторов, FET, диодов, двух диодов, тиристоров, SCR, автоматической идентификации транзисторов. Он также может использоваться в качестве сигнала прямоугольной и PWM генератор сигналов.Характеристика:Цифровой ЖК-дисплей для легкого чтения данных и графики.Управление поворотным переключателем.Основным чипом является DIP, легко для электронных энтузиастов DIY или обновление.Применение s аккумулятор 9 В (не входит в комплект) или Применение питания постоянного тока (DC 6,8-12V).Автоматическое выключение (ток выключения составляет около 20 на).Тест NPN и PNP транзистор общий эмиттер коэффициент усиления тока, основание-эмиттер пороговое напряжение, от коллектора-эмиттер ток утечки.Поддерживает 2 резистора измерения, показывает его положительное и отрицательное, на-состояние напряжения.Измерение сопротивления Максимальное разрешение 0.01Ω, может быть измерено до 50MΩ.Автоматическое тестирование контактов компонента и отображение на дисплее.Измерение порогового напряжения и емкости ворот FET.Для следующих 2100Ω резистор при измерении его индуктивности диапазон измерения от 0,01 mH 20 гн.Может использоваться в качестве генератора сигналов и частотного метра: Частотный диапазон от 1 Гц-2 МГц и может генерировать 1%-99% PWM (модуляция ширины импульса) сигналы.Примечание:Перед измерением емкости конденсатор должен быть разряжен, в противном случае он может повредить счетчик.Спецификация:Дисплей: 160x128 LCDМощность питания: аккумулятор 9 В (не входит в комплект), переменный ток 6,8-12VТок: приблизительно 30 мАИзмерение сопротивления: макс. 50 мОмРазрешение сопротивления: 0.01ΩИзмерение емкости: 25pF - 100mFРазрешение емкости: 1pFИзмерение напряжения постоянного тока: до 50 вЭкран Размер: 3,7 х 3 см (1,45x1,18 дюйма)Размер печатной платы: 7,8x6,2 см (3,1x2,44 дюйма)
