Собранный FM 5 Вт PLL FM стерео передатчик Максимальная мощность 7 Вт приемник 76-108 МГц + ЖК

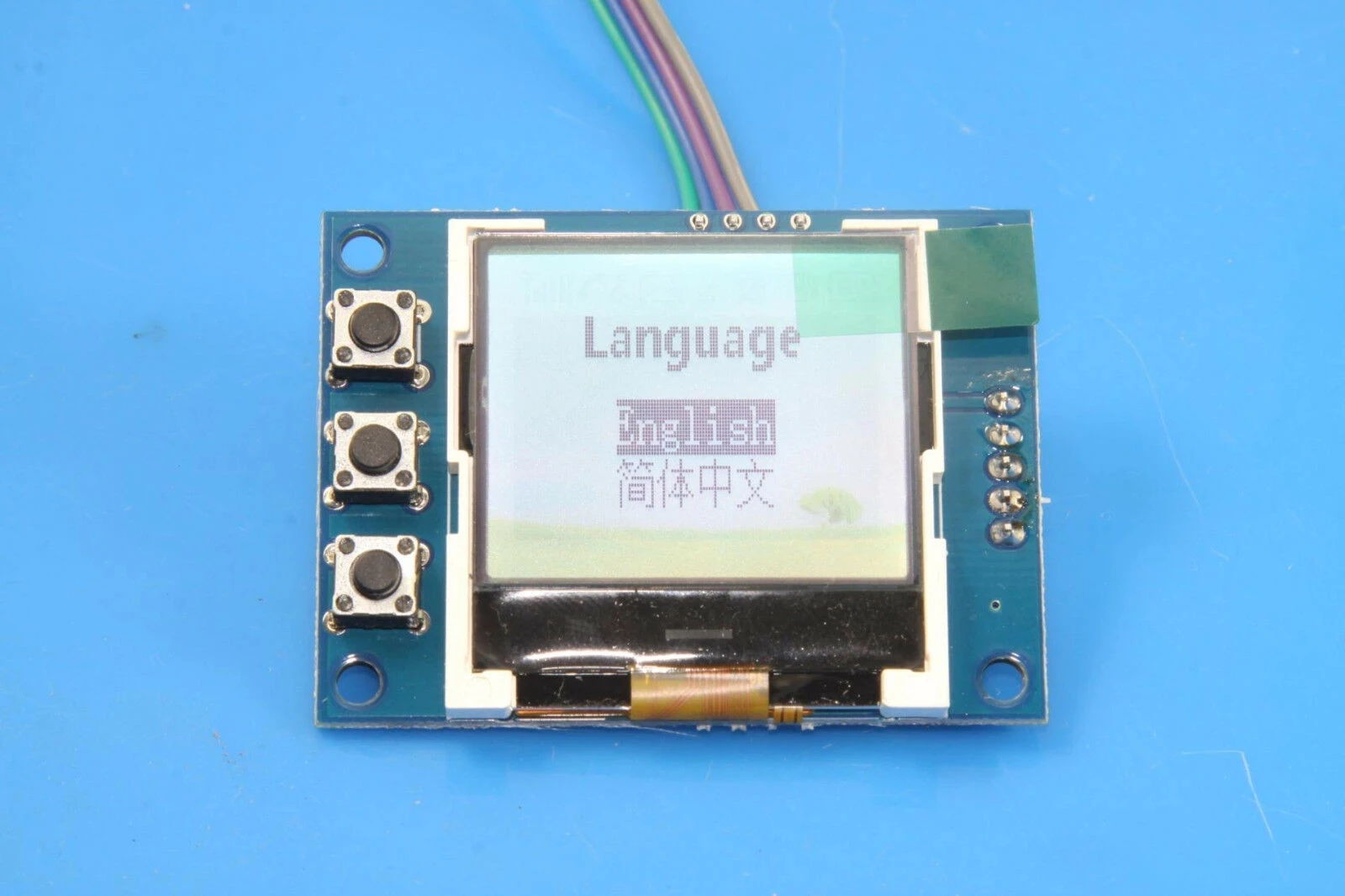

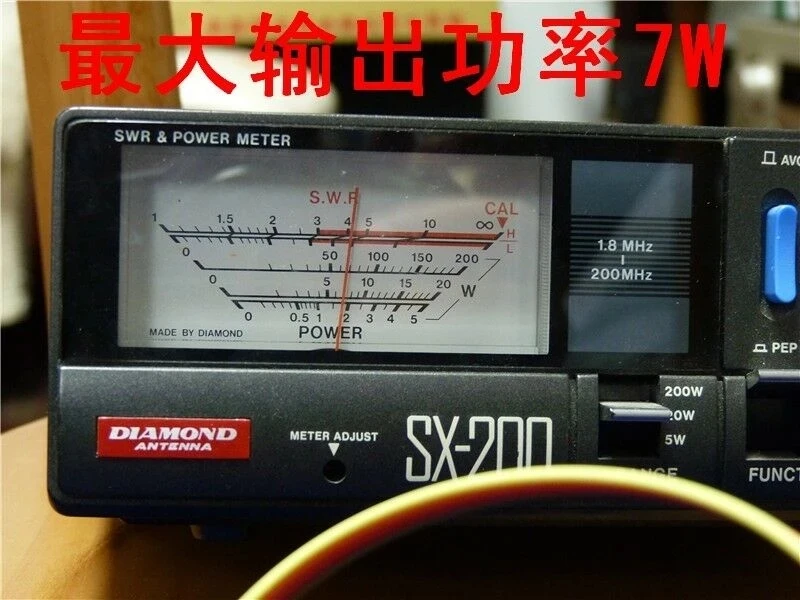

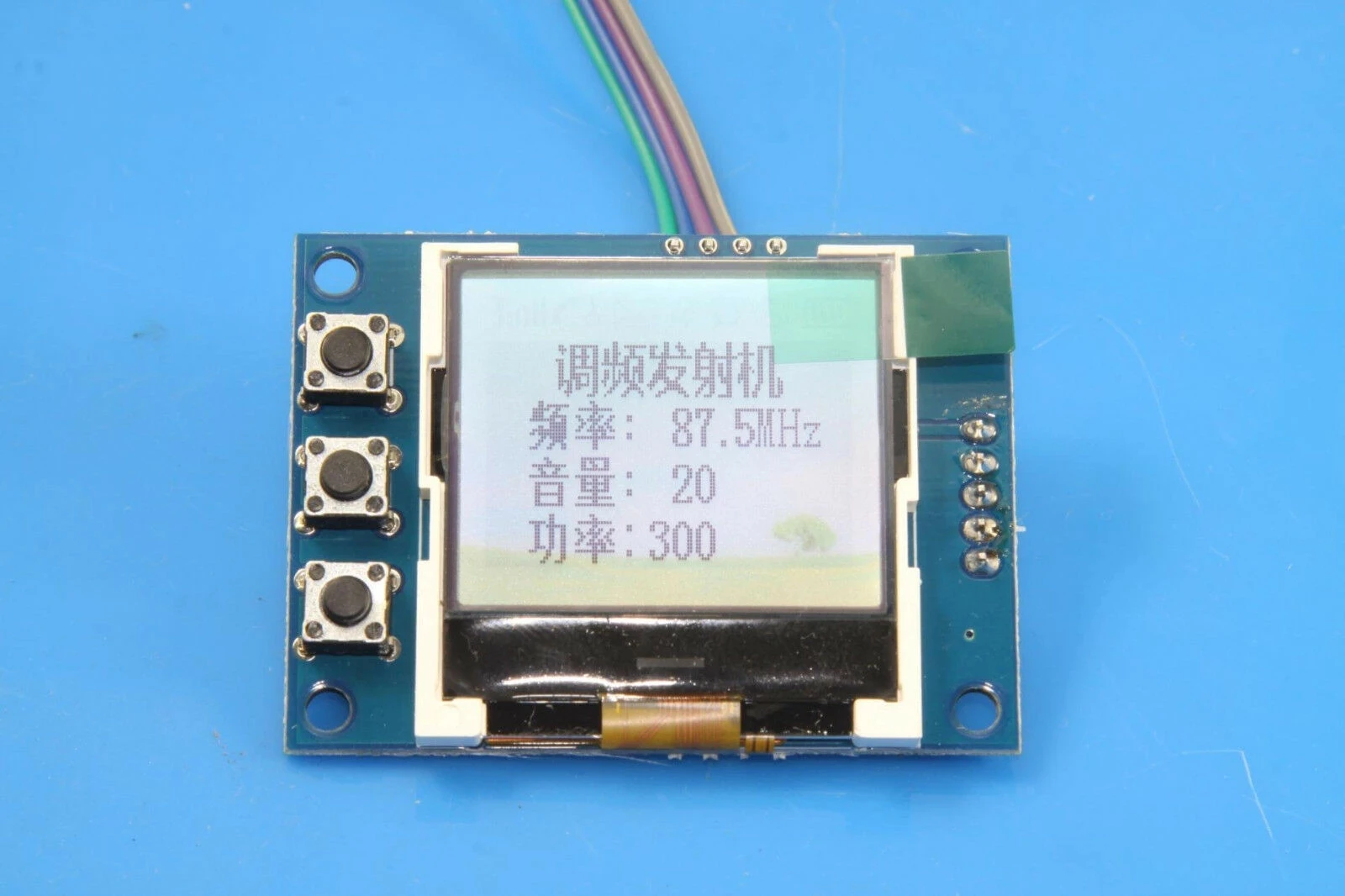

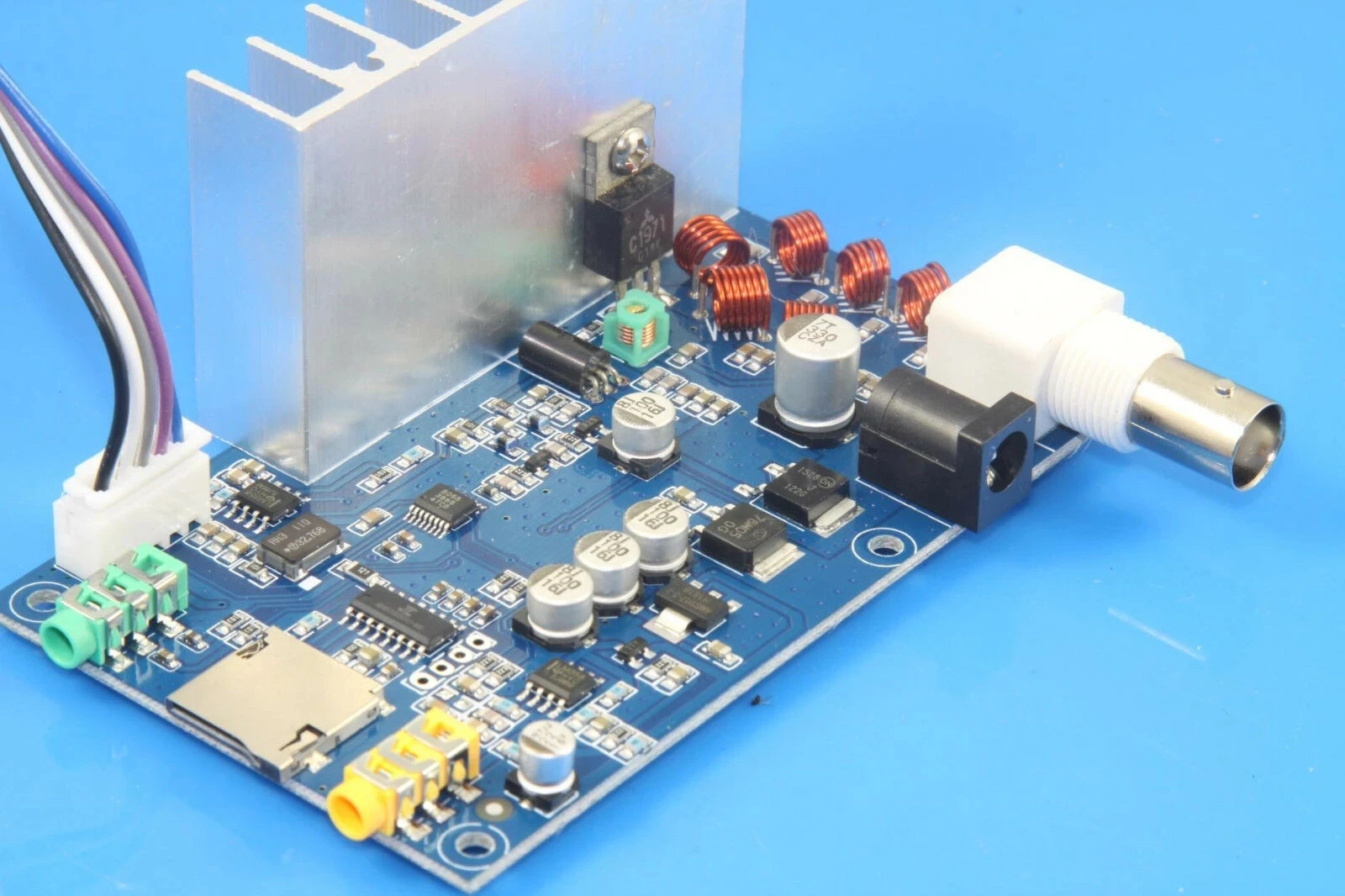

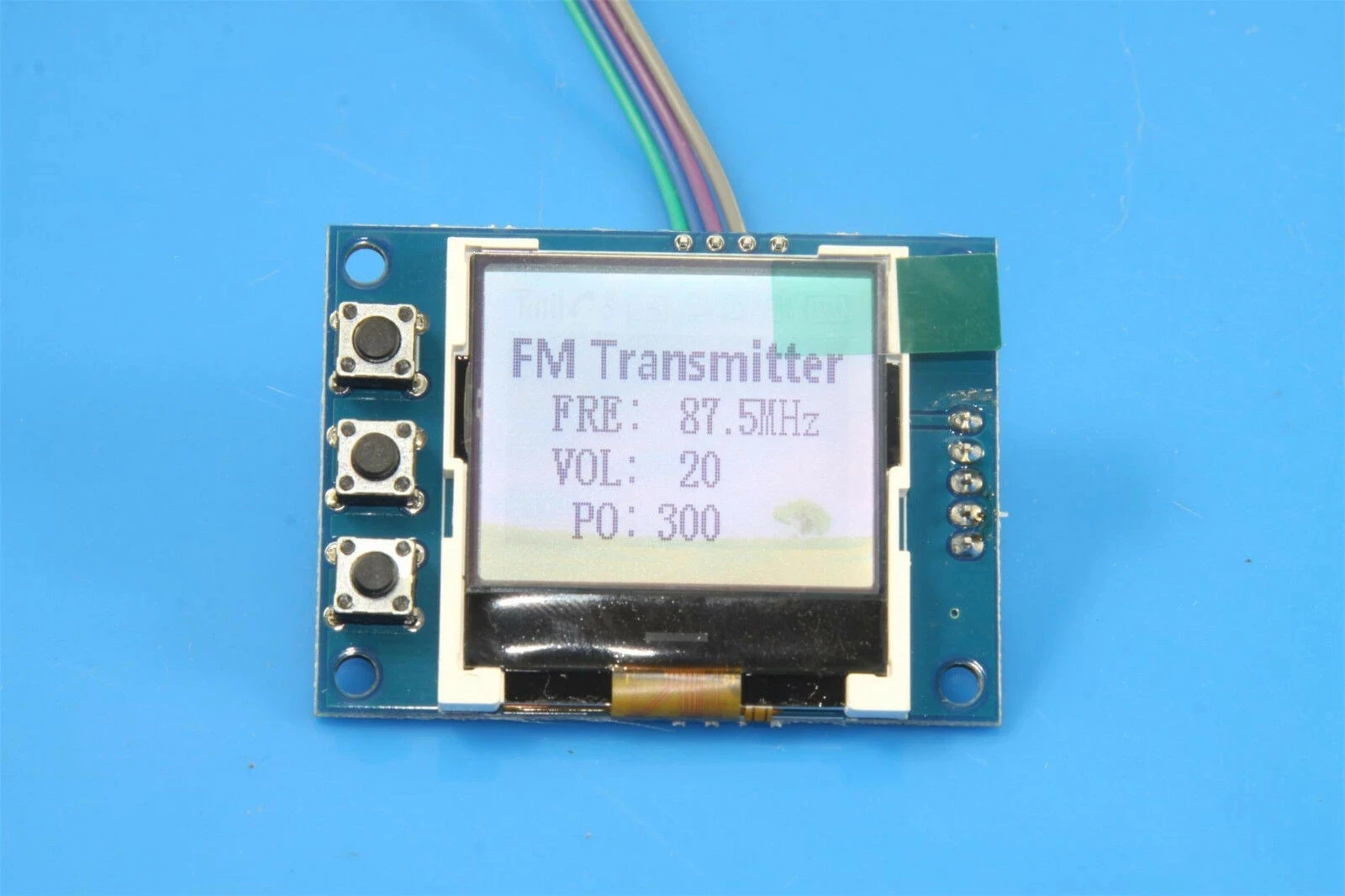

Теперь передатчик, чтобы сделать краткое введение:◆ Компоненты панели управления: главным образом MCU серии M8 и ЖК-дисплей и клавиатура.◆ Компоненты платы передатчика: цифровой чип fm-передатчика + 9018 + 2SC3355 + 2SC2851 + 2SC1971 четыре высокочастотные компоненты усиления мощности и кондиционирования питания.◆ Комплект передатчика Основные характеристики: 1, DSP + PLL, частота более стабильная, частота не изменится с окружающей средой, чтобы производить дрейф частоты.2, без какой-либо корректировки, чтобы принести удовольствие от начинающих DIY.3. Частоту можно непрерывно регулировать в пределах указанного диапазона.4, с входом микрофона и громкостью динамика можно управлять с помощью цифрового потенциометра.5. Громкость аудиовхода может регулироваться с помощью цифрового потенциометра.6, мощность может быть отрегулировано на постоянной основе (нелинейный Навигатор) между Максимальная мощность 0,5 W 7W.7, выходная мощность очень хорошая гармоническая подавляющая сеть, очиститель выходного спектра8. Настройки частоты и громкости имеют защиту от сбоя питания, вам не нужно устанавливать следующую загрузку! В комплект входят основные параметры:1. Входное напряжение: 12 В постоянного тока2, входной ток: приблизительно 1.0A3, звуковой сигнал: максимальный вход Vpp менее 1 в.4. Тип микрофона: цилиндрический микрофон или микрофон!5, Выходная мощность: 0,5 W-7W Регулируемый!6, Выходное сопротивление: 50 Ω7, Рабочая частота: 76M-108MHz8, Шаг частоты: 0,1 МГц9. Искажение: от 0.03% до 0.1%A, Размер платы: передающая пластина: 100 × 60 ммПриборная панель: 55 × 36 ммB, расстояние запуска: более 5 км (при условии, что открытая площадь передаёт высоту антенны над окружающими зданиями, установленными высотой в 10 раз)C, Стерео разделение: более 63 дБ
