Характеристики:Модель: TX118SA-4Мощность передачи: 11dbm
Расстояние: 20-100 м
Ток излучения: 10 мА
Ток в режиме ожидания: менее 3UA
Скорость Огня: максимум 10 КБ/с
Отклонение передачи: +/- 7. 5 кГц/узкополосное излучение
Модуляция: ASK
Рабочее напряжение: 3 В постоянного тока-24 В
Настраиваемый Специальный Код: MCU тип. Опционально фиксированный тип кодирования: PT2262 / EV1527 / HT6P20B

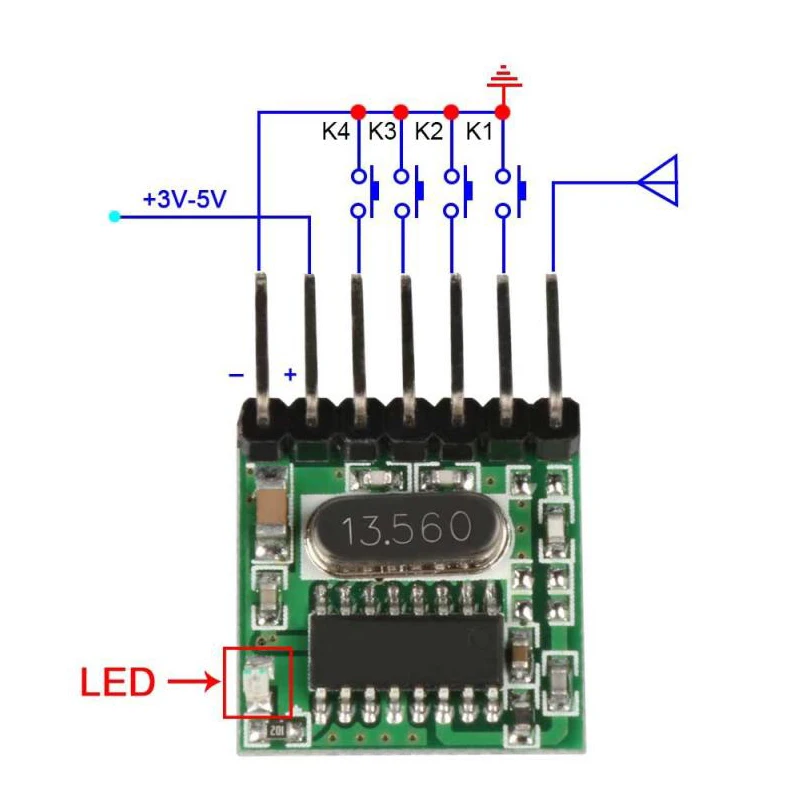

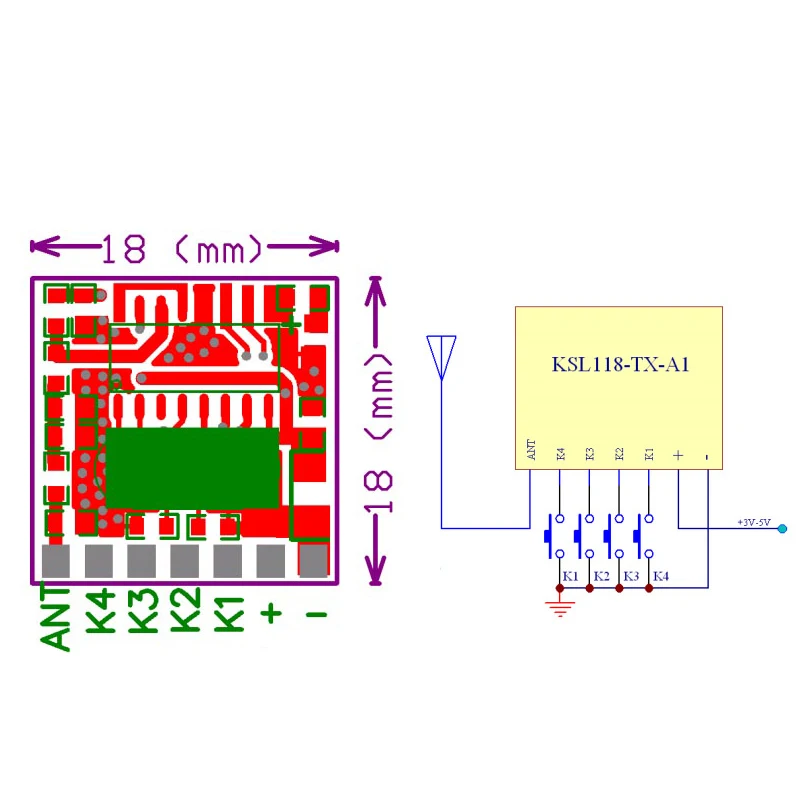

Ключевые данные: A, B, C, D группы из 4 входов могут быть объединены в 15 групп. Ток в режиме ожидания: <3UA
Каждый модуль имеет уникальный идентификационный адрес.
Все модули K1-K4 четырехклавишным кодом одинаковые.
Описание: Среда примененияПульт дистанционного управления, модуль приемника, мотоциклы, автомобильные противоугонные продукты, товары для домашней безопасности, электрические двери, двери затвора, окна, гнездо дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрические двери, гаражные двери с дистанционным управлением, выдвижные двери с дистанционным управлением, ворота с дистанционным громкостью, двери с панорамой, Пульт дистанционного управления открывалка двери, система управления закрывающим устройством двери, пульт дистанционного управления занавесками, Хост сигнализации, сигнализация, пульт дистанционного управления мотоцикла дистанционного управления электромобилями, пульт дистанционного управления MP3.
Как программировать1. Удалите имеющиеся данные:Нажмите кнопку обучения 8 раз. Ответ: светодиодный индикатор мигает 7 раз.
2. Код дистанционного обучения:Нажмите клавишу обучения один раз, два или три раза (см. Ниже).
Светодиодный индикатор включения:Режим обучения активен. Нажмите любую кнопку пульта дистанционного управления.
Светодиодный индикатор мигает три раза:Обучение успешно завершено.
3. Тест:После вышеуказанной операции плата приемника может управляться с помощью пульта дистанционного управления.
Больше передатчиков с различными идентификаторами можно узнать и сохранить дополнительно, начиная с шага 2.
Возможна смесь различных режимов.
Использование кнопок (устанавливает режим и запускает процесс сопряжения):Нажмите один раз:Режим инчинга (мгновенный режим)
Нажмите дважды:Режим самоблокировки (переключаемый режим 4 каналов)
Нажмите три раза:Блокированный режим (выбранный канал активен и очищен, если другой канал становится активным)
(Эти инструкции предоставлены Manfred, спасибо Manfred)
Применение1. Беспроводной Выключатель питания, розетка, пульт дистанционного управления, модуль приемника,
2. Контроль доступа, электрические автомобили, мотоциклы, автомобильные противоугонные продукты, удаленные открыватели дверей, система управления доводчиками
3. Безопасность, системы наблюдения, продукты домашней безопасности, электрические двери, Хост сигнализации, сигнализация
4. Управление комнатами, двери затвора, окна, пульт дистанционного управления, светодиодный пульт дистанционного управления, дистанционное аудио дистанционное управление электрическими дверями, пульт дистанционного управления гаражными дверями, выдвижной пульт дистанционного управления дверями, дистанционные ворота качения, раздвижные двери
5. Умный дом продукты, пульт дистанционного управления шторы, удаленный MP3, аудио

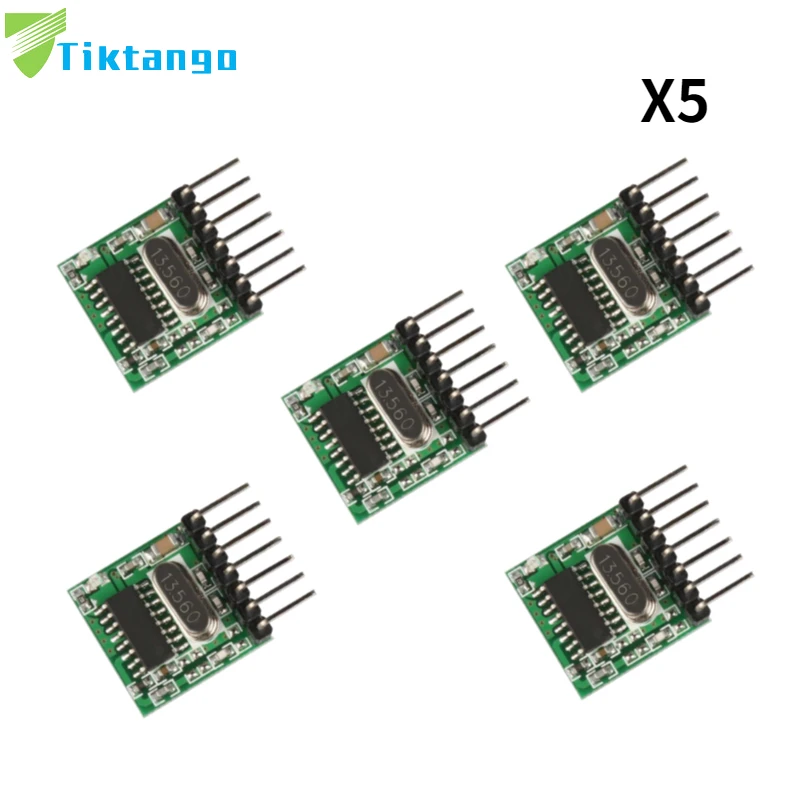

Упаковочный лист:5 шт. * передающий модуль(Эта посылка не включает антенну.)
Описание выбора антенны
Общий режим применения
Для общего режима применения антенна может непосредственно принять общие спецификации с рынка;
Конкретная информация:
Антенны ядро проводника диаметр (включая антенну кожи): 1,0 мм, (за исключением антенна кожи): 0,5 мм;
Длина провода концом сварки: 17,5 мм, длина провода антенный вход: 9,5 мм;
Диаметр обмотки антенны (включая кожу антенны):5 мм;
Номер поворота обмотки: 15 поворотов
Рисование диаграматики:
Специальный режим улучшения
Общий режим приложения не может удовлетворить, если вам нужно дальнее расстояние связи, поэтому специальный режим улучшения может получить дальнее расстояние связи и конкретную информацию следующим образом:
Антенна 433 МГц
Ядро антенны диаметра проводника (включая кожу антенны): 1,0 мм; (за исключением кожи антенны): 0,35 мм
Длина провода сварного конца: 12 мм
Диаметр антенна обмотки (за исключением антенна кожи): 3,0 мм;
Поворотное количество обмотки: 26 витков; Длина обмотки: 36 мм
Рисование диаграматики:
