Флэш-бумага LILYGO для Arduino, E-paper ESP32 V3, версия 16 Мб, 8 Мб, PSRAM, Wi-FiBluetooth

LILYGO T5 4,7-дюймовый E-Бумага есть другой вариант T5 серии электронные чернила экраны.

T5 серии чернил версии экрана включают 1,02, 1,54, 2,13 и т. Д., от небольших до больших версий электронных чернил.

Мы стремимся к оптимизации дизайна с низким энергопотреблением. Этот 4,7-дюймовая версия продолжает дизайн с низким энергопотреблением, спящий режим ток составляет около 170uA и два дополнительный аккумулятор режимы предназначены на спине.

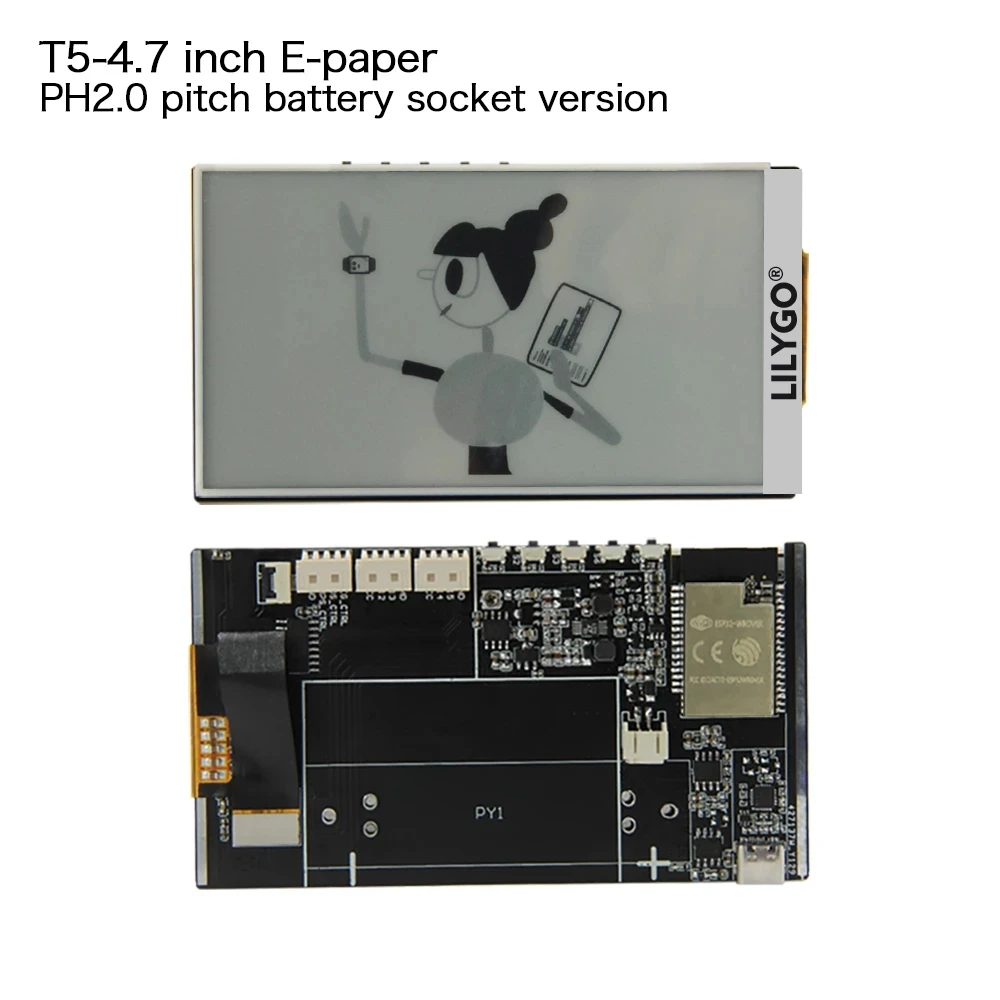

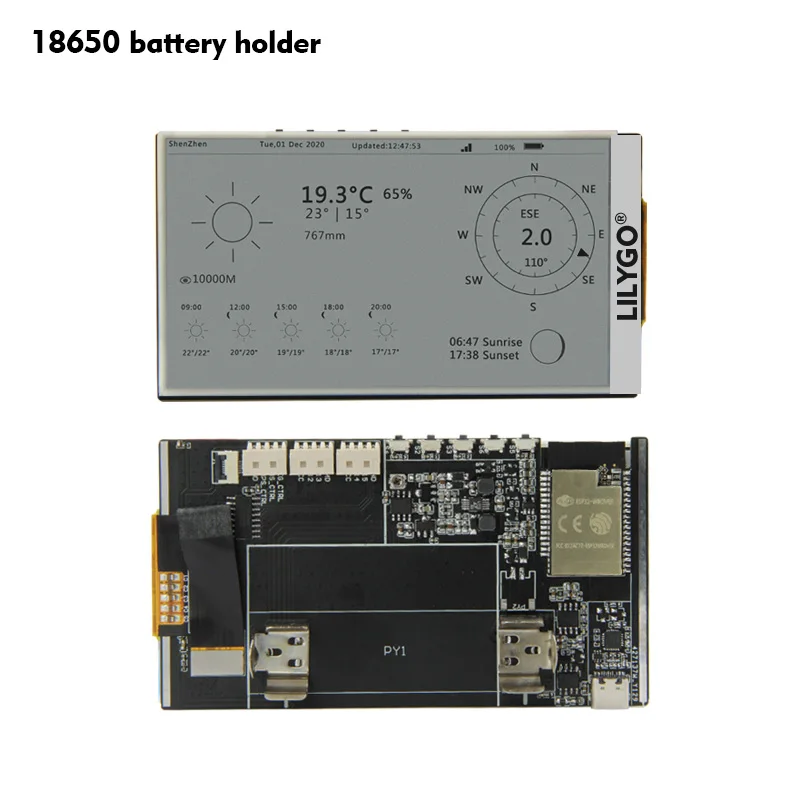

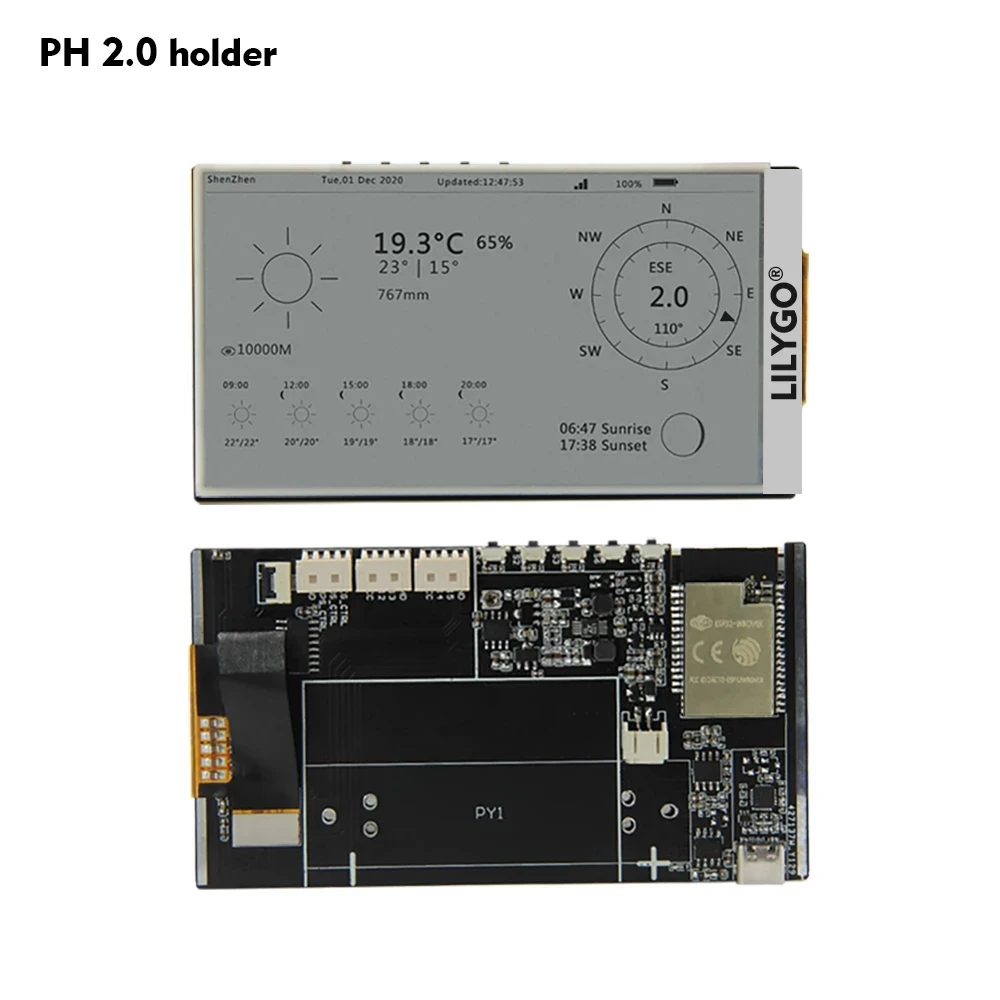

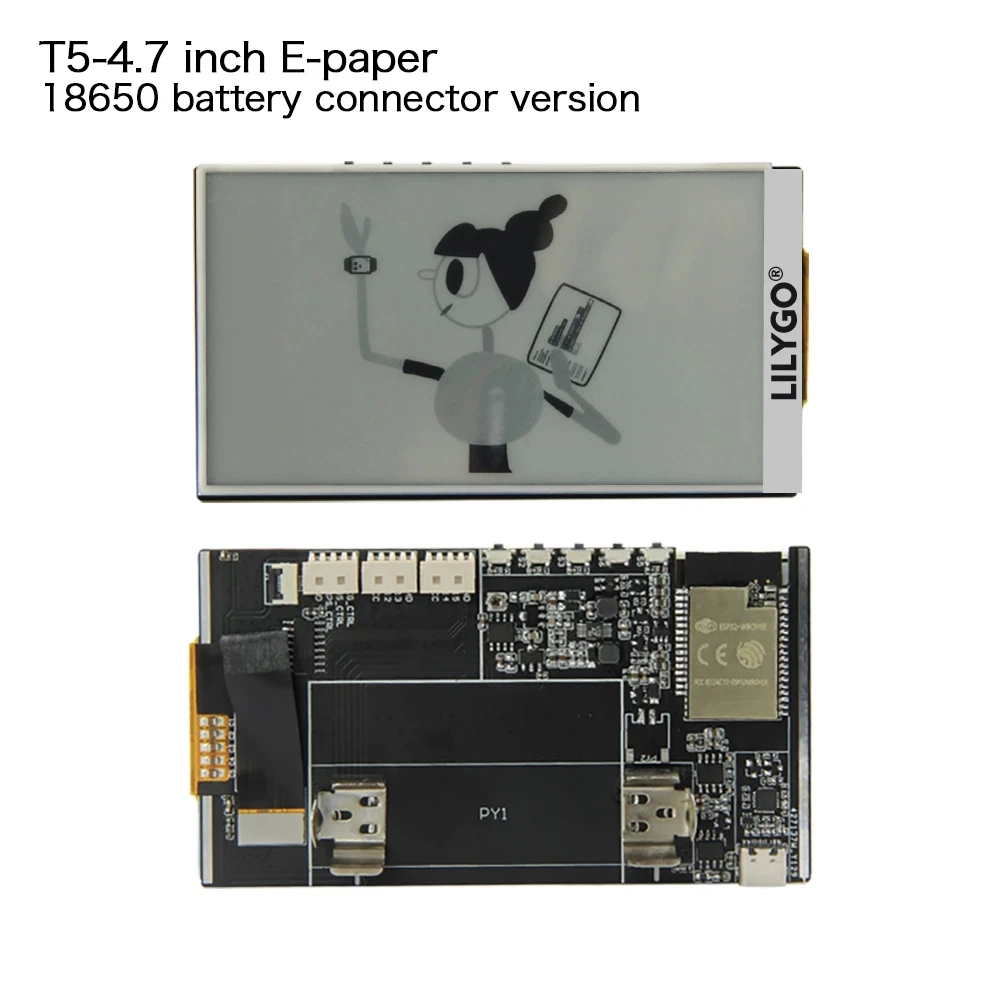

Один из них-PH 2,0 шаг 2pin интерфейс, а другая 18650 батарея металлический разъем. Два режима питания на выбор.

6-контактный интерфейс сенсорного экрана предназначен в качестве дополнительного аксессуара для облегчения применения.

Сбоку есть 5 кнопок, 3 из которых являются пользовательскими кнопками, которые могут гибко определять функции. Одна из них-кнопка сброса.

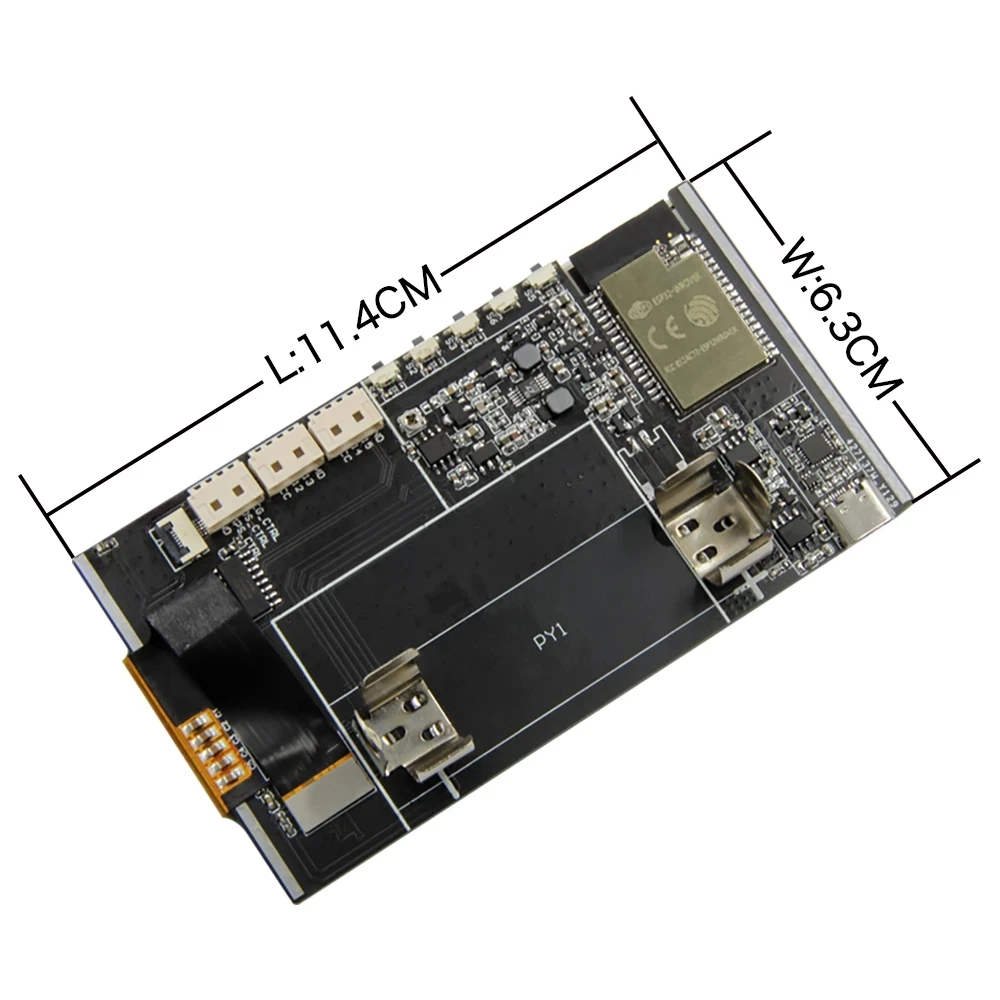

Размерный Рисунок:

LILYGO T5 4,7 дюймовый E-Бумага материнская плата параметры:

-ESP32-WROVER-E (ESP32-D0WDQ6 V3)

-16 Мб флэш-памяти

-PSRAM 8MB

-USB для TTL CP2104

-4,7 дюймов, 540(H)X960(V) разрешение 16 серый уровень ED047C1, а также поддерживает частичное обновление.

-960X540 разрешение 8-битный параллельный порт 4,7 дюймов ink экран

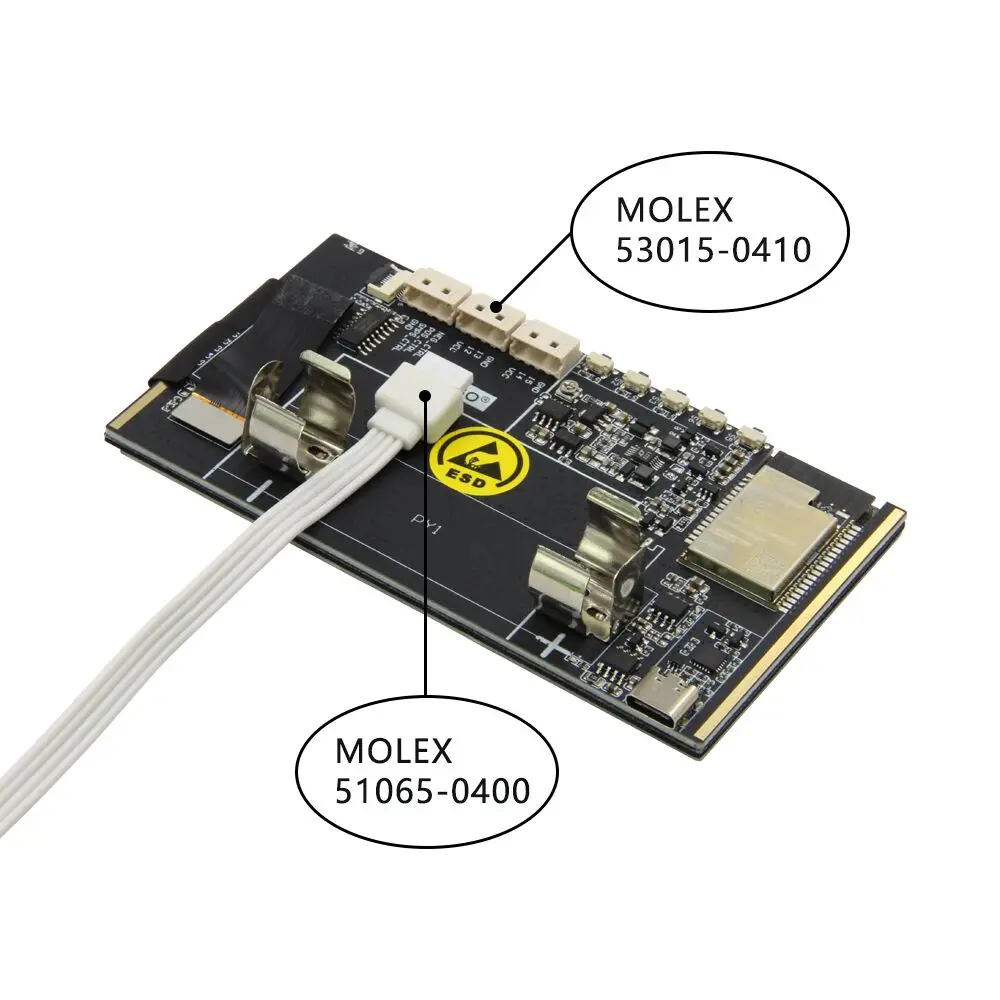

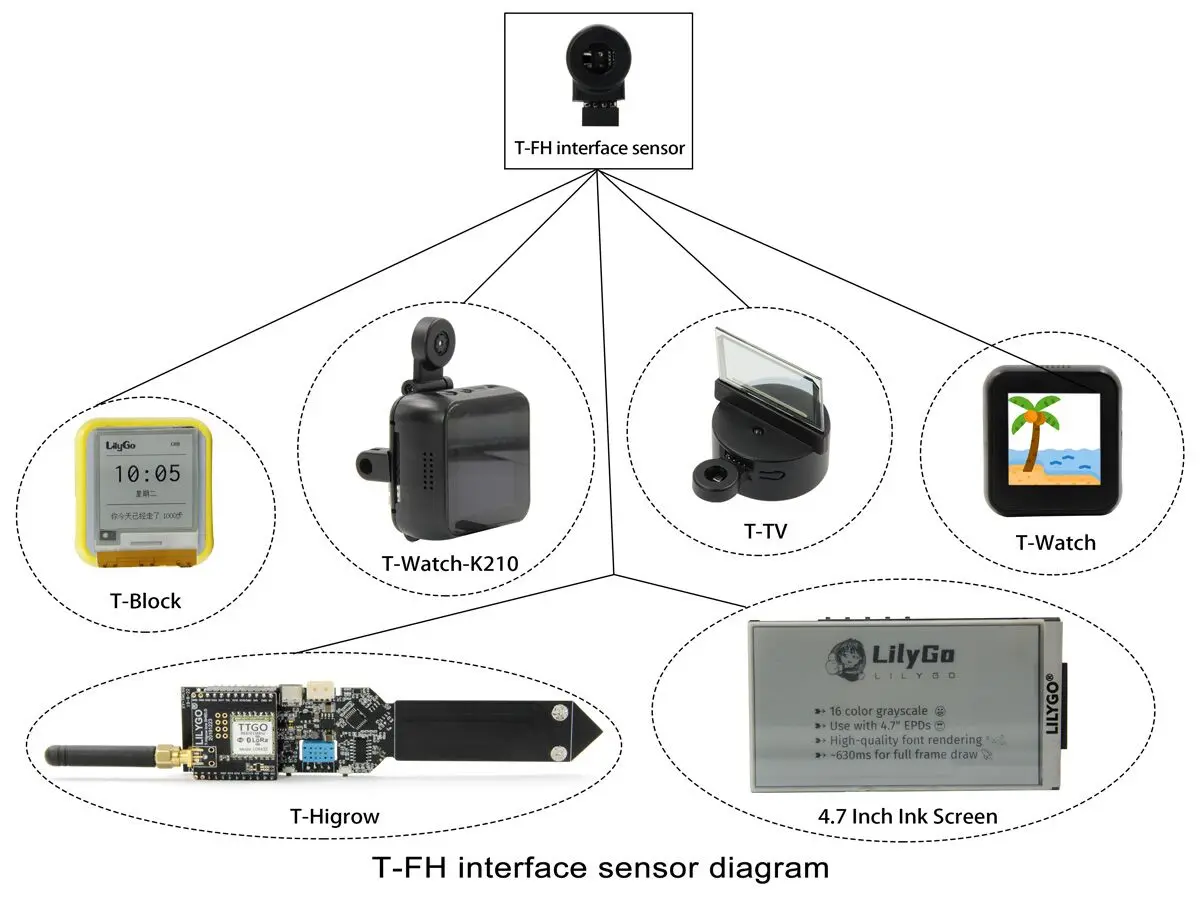

-4pin 2,0 molex 4 p 53015-0410 X3

-Кнопка RST X1

-Пользовательская Кнопка X3

-TYPE-C

-Держатель аккумулятора PH 2,0 pitch

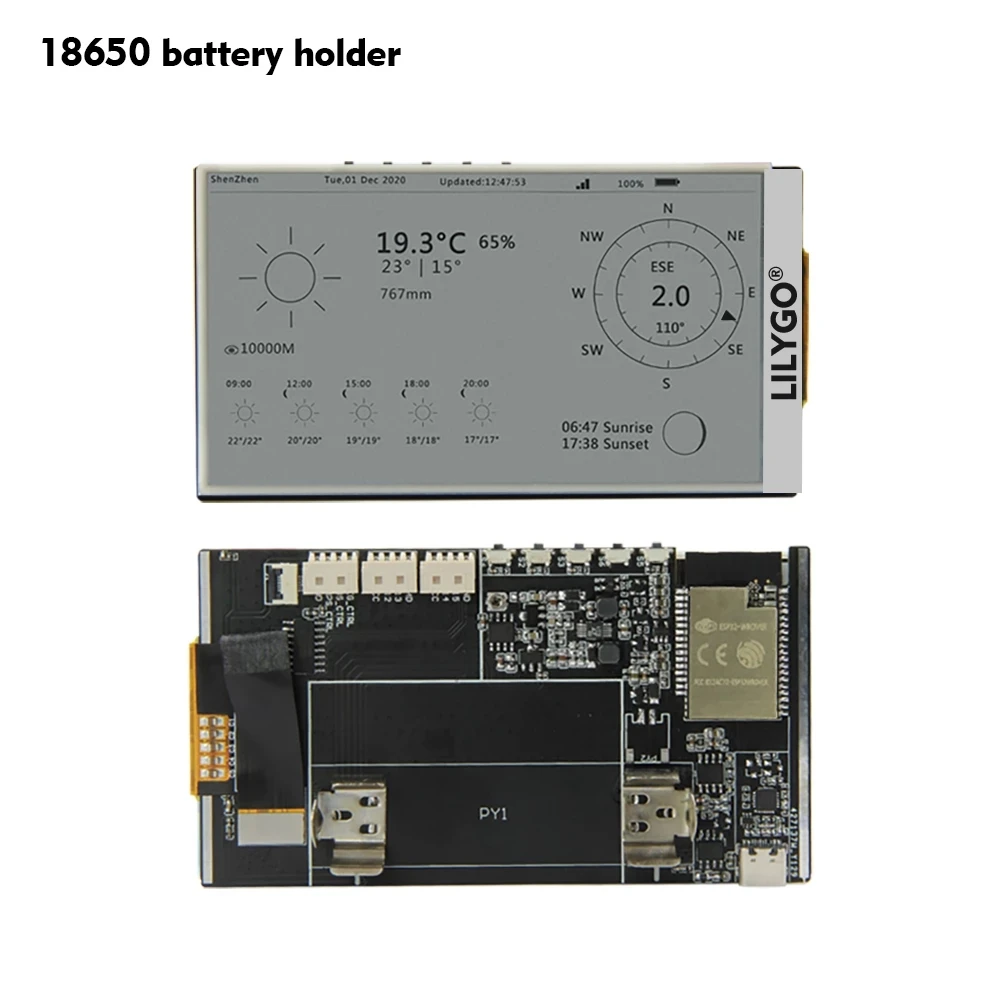

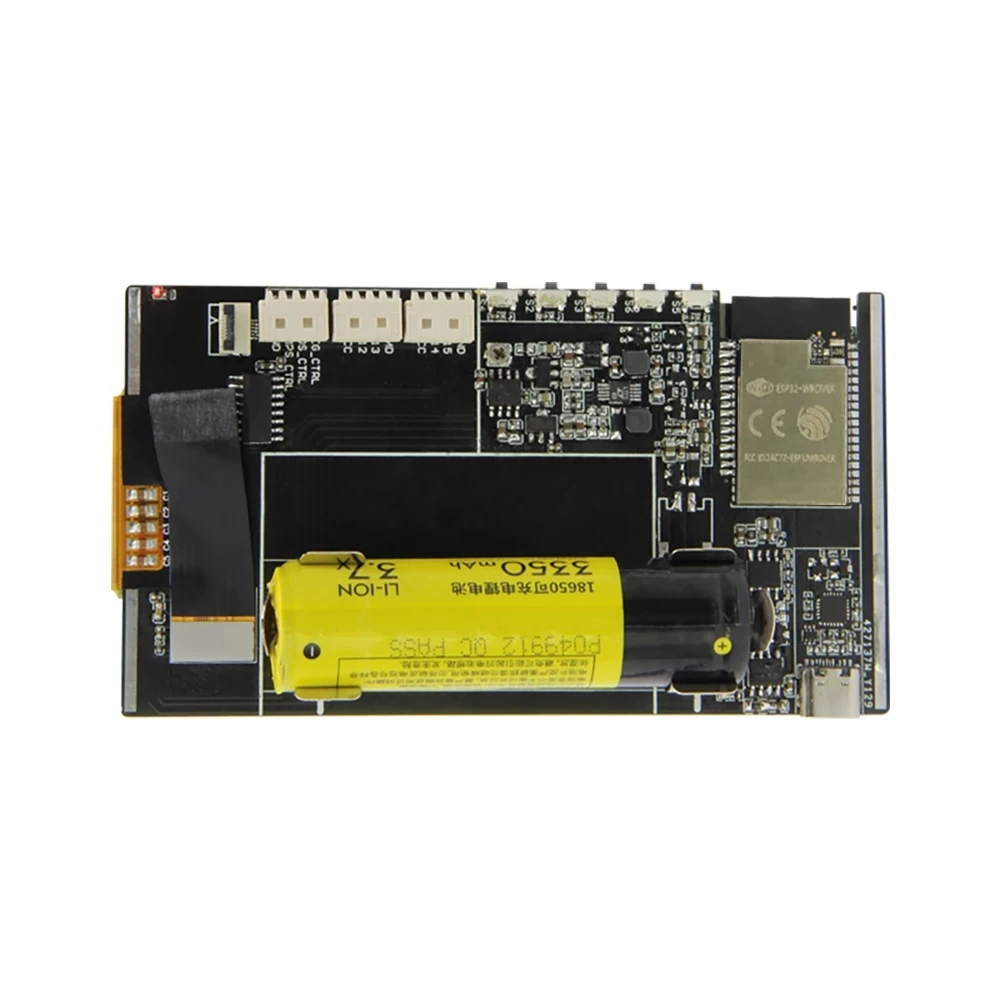

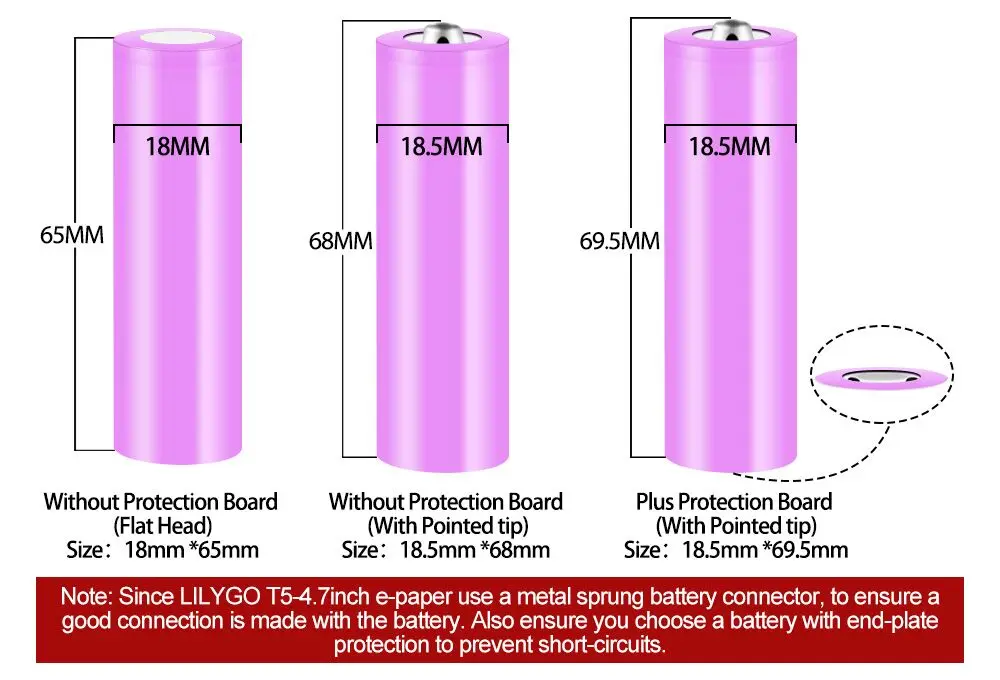

-Металлический разъем для аккумулятора 18650

-6pin FPC разъем расширения сенсорного экрана

-Чип защиты от заряда аккумулятора и разряда

-Входная мощность USB 5 в @ 1A

-4pin расширения интерфейса выход 3,3 V

-Ток режима сна @ ~ 170uA

Разработка программного обеспечения:

-Arduino

-ЦАХАЛ

-Микропитон

Сценарий применения:

-Настольная метеостанция

-Обучение STEM

-Устройство IOT

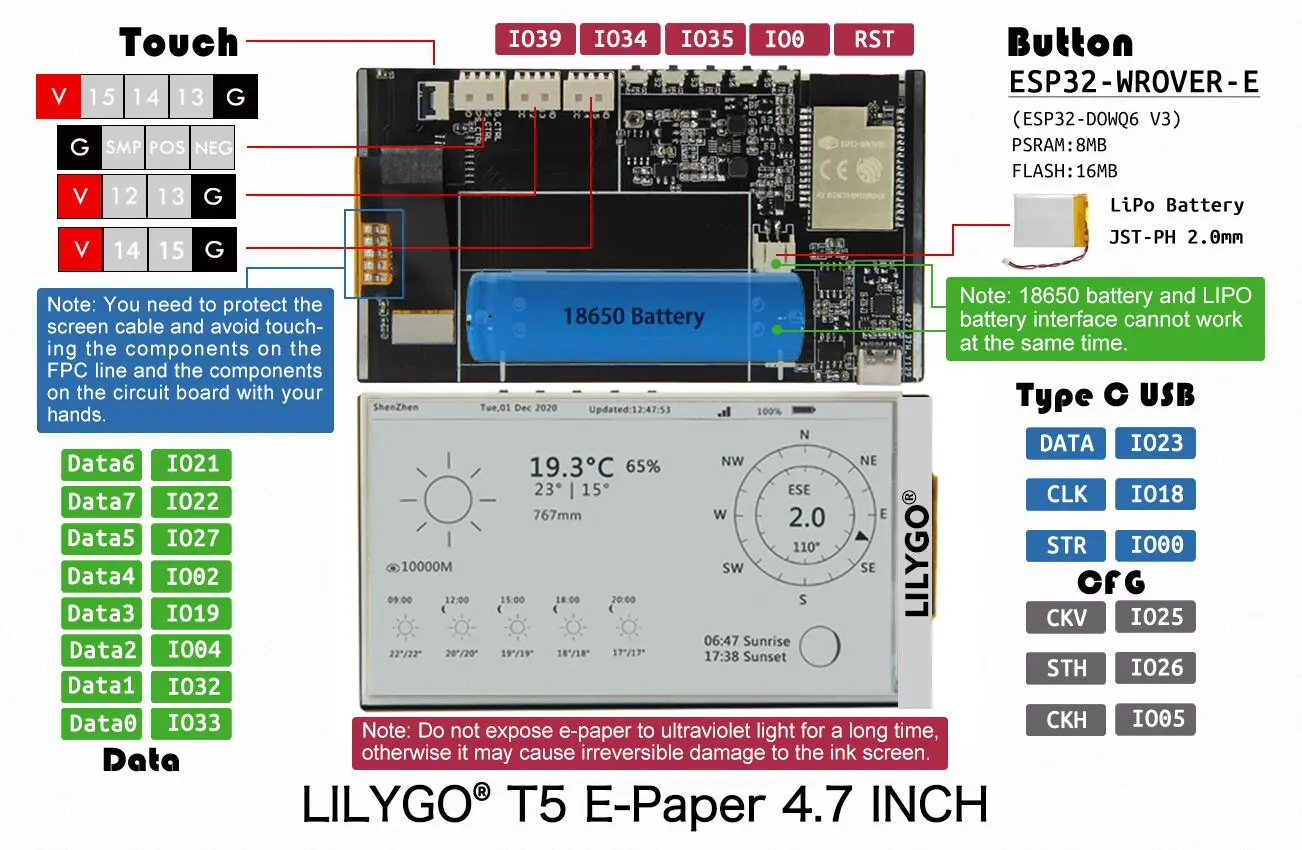

Схема расположения выводов:

Соединение магнитной гайки M3:

GitHub ссылка:

Https://github.com/Xinyuan-LilyGO/LilyGo-EPD47

3D напечатанный файл оболочки:

Https://github.com/Xinyuan-LilyGO/LilyGo-EPD47/tree/master/3D_file

Электронная бумага LILYGO T5-4.7 крепится к холодильнику с помощью магнитного винта для пайки:

Https://www.youtube.com/watch?spm=a2g0o.detail.1000023.4.357f3f30Ye72n6&v=rzsPAy_RVZI

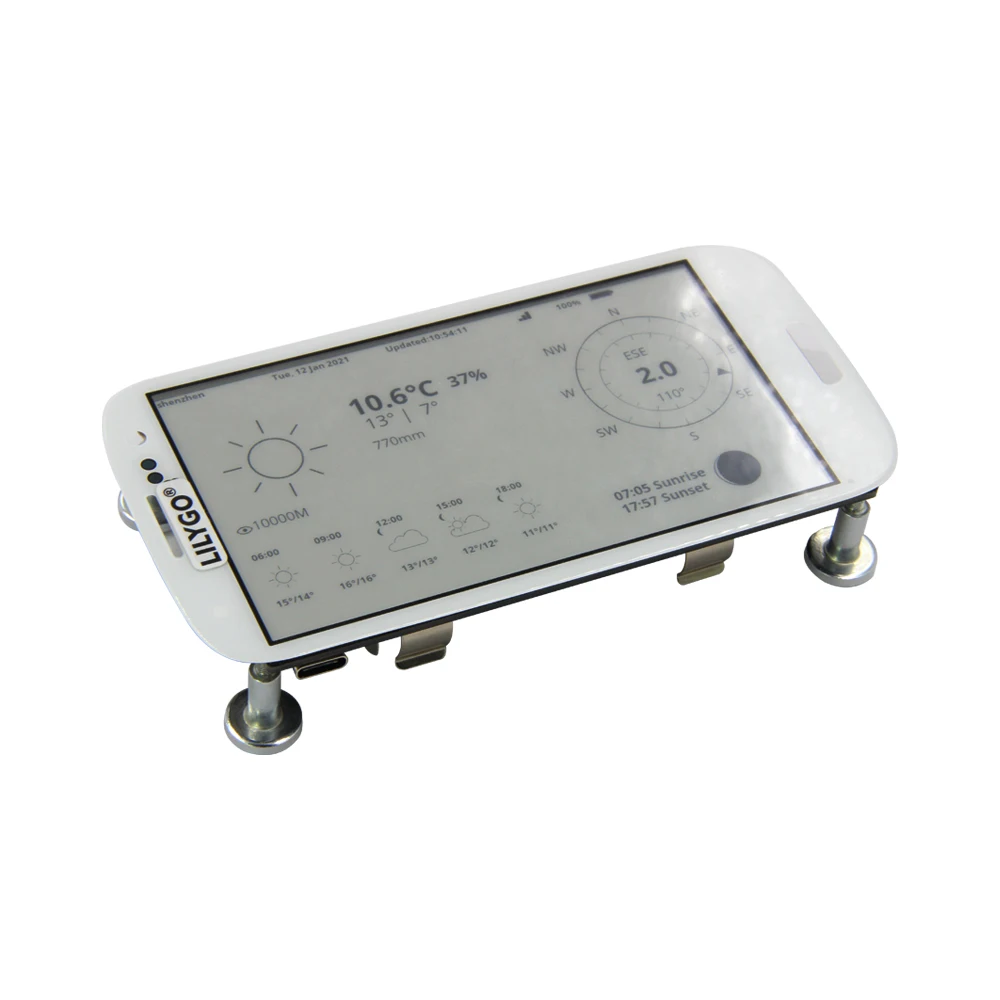

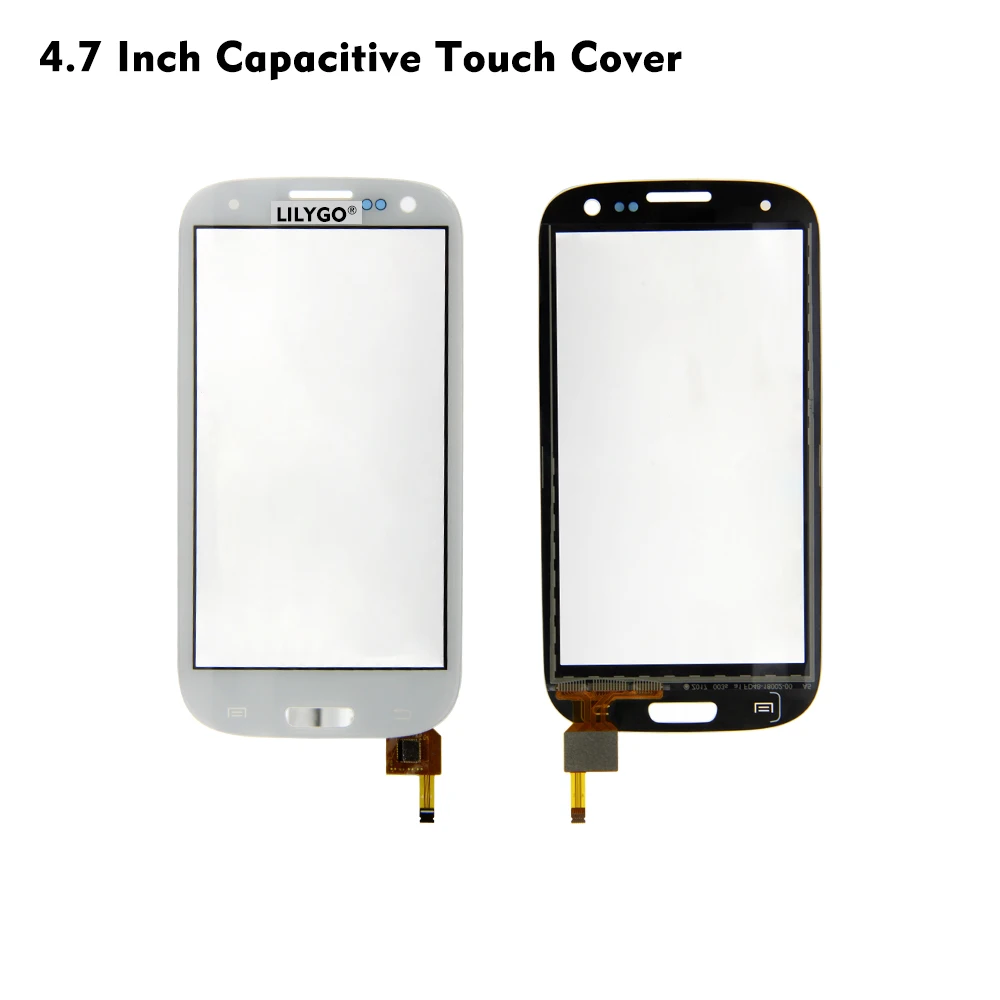

Основная информация о товаре: 4,7 дюймов емкостный сенсорный экран Внешний вид:

Он адаптирован к T5-4.7 дюймовой электронной бумаге, напрямую используя сенсорный экран на мобильный телефон и модифицируя драйвер. Таким образом, вы увидите вырезы на кнопках, положение телефона и круглое отверстие для камеры, которые не являются функциональными.

-Сенсорный чип: L58

-Белая стеклянная рамка

-Поддержка мультитач

Около 4,7 дюймов емкостный сенсорный экран Защитная крышка ссылка:

Примечание для использования:

Для более широкого использования параметров драйвера, пожалуйста, обратитесь к нашим инструкциям github.

Не вытягивайте кабель сенсорного экрана при его использовании.

При использовании он должен соответствовать последовательности контактов сенсорного экрана, не Переворачивайте соединение, в противном случае сенсорный экран может быть поврежден.

Сенсорный экран оснащен клейкой бумагой, прикрепленной к электронной бумаге. Клейкая пленка должна быть оторвана при использовании, и область отображения на соответствующей электронной бумаге правильно наклеена. Избегайте разрыва клейкой ленты повторно или это может повредить сенсорный экран.

Доставка 1:(LILYGO T5-4.7 дюймов электронная бумага 18650 Держатель батареи X 1)(без батареи)

Доставка 2:(LILYGO T5-4.7 дюйма E-paper PH 2,0 держатель X 1)(без батареи)
