S-Horse комплект QRP HAM RADIO 20m CW QRP приемопередатчик-комплект Пикси II QRP 14060 кГц

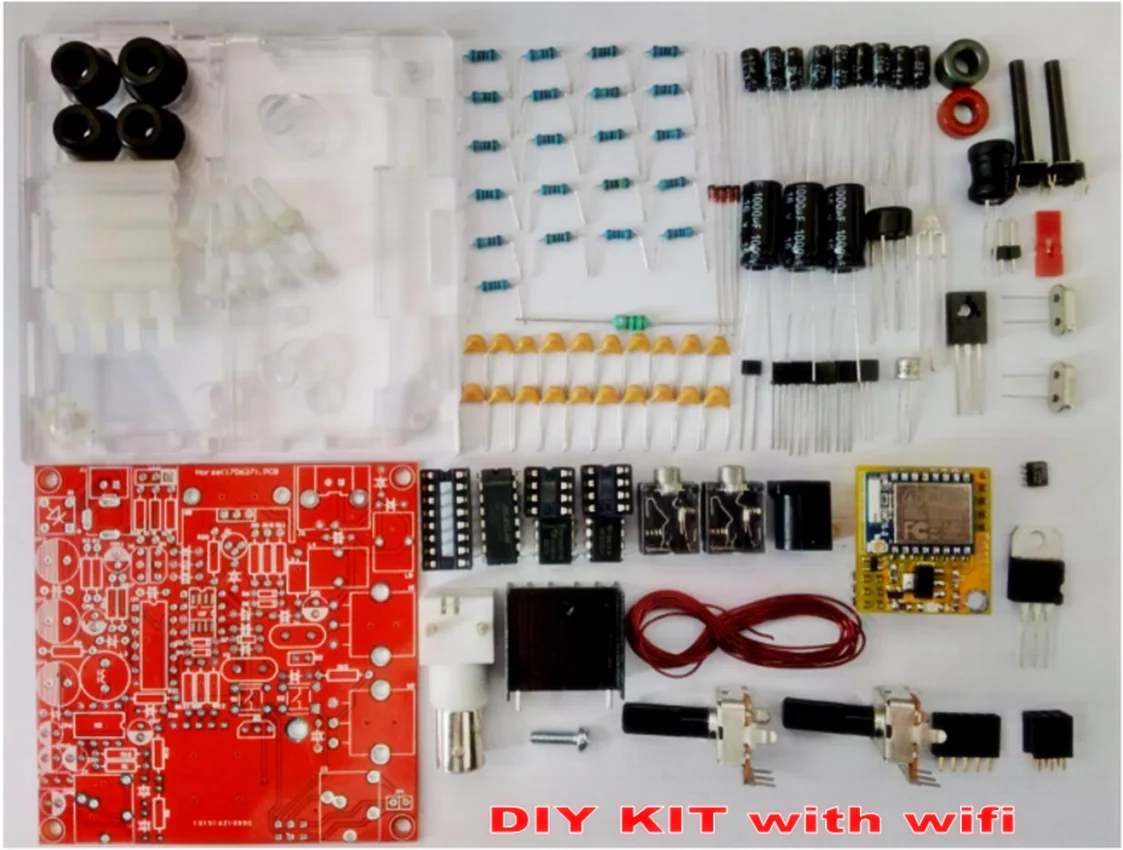

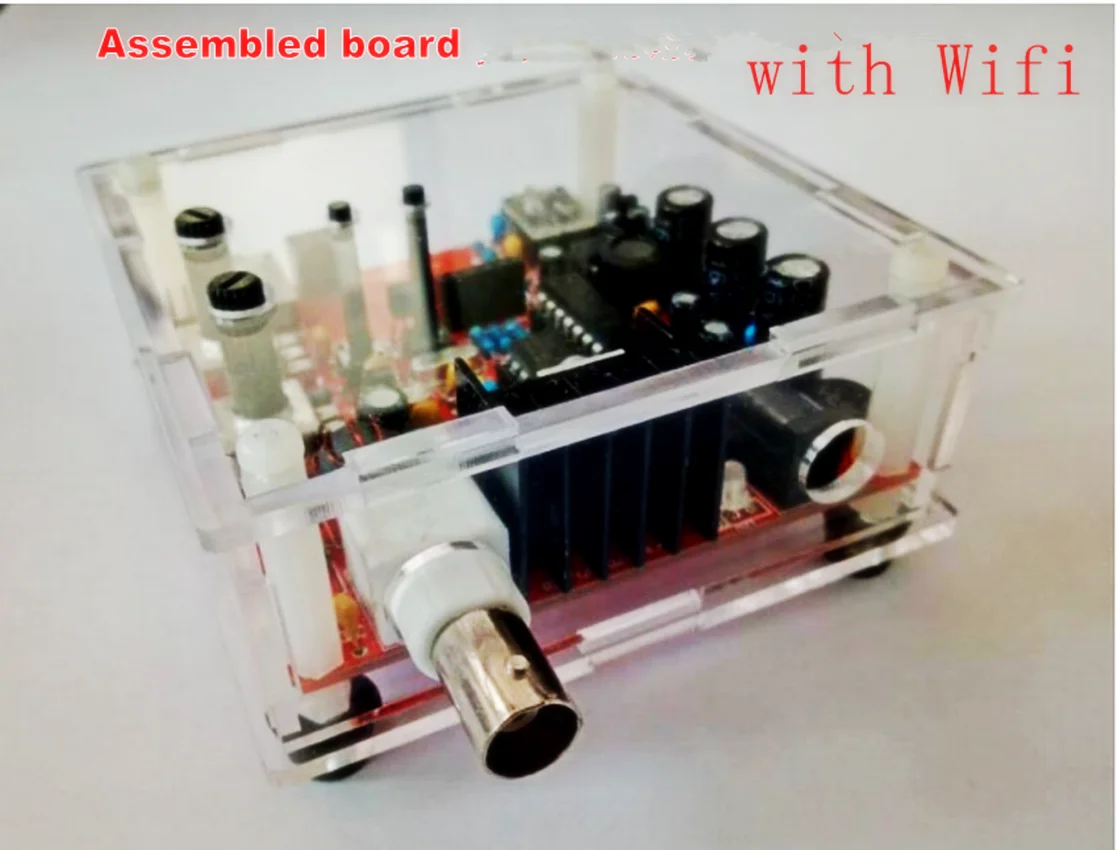

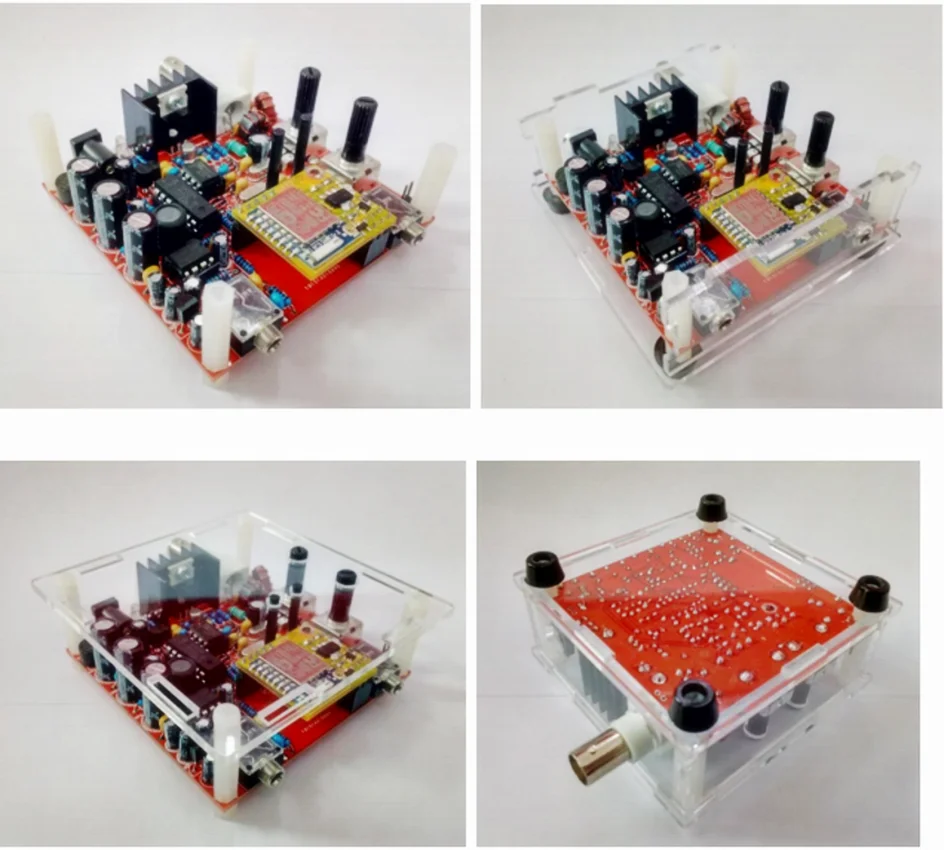

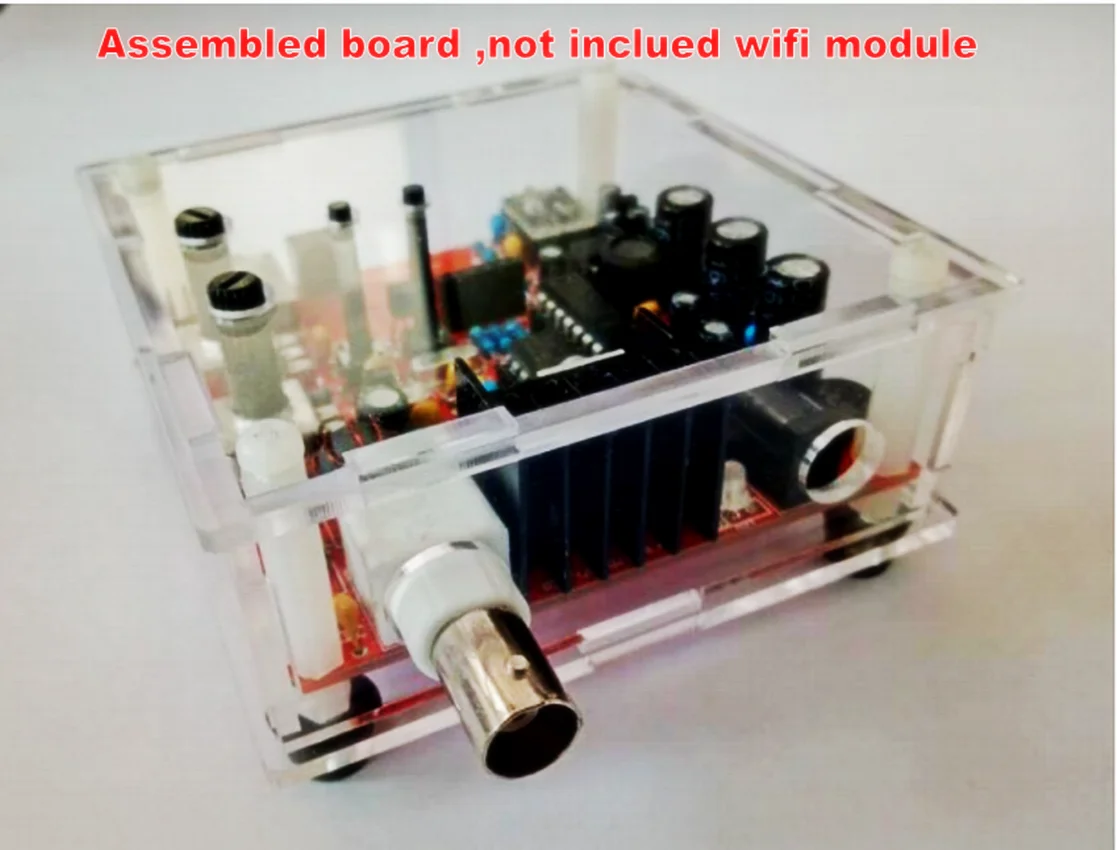

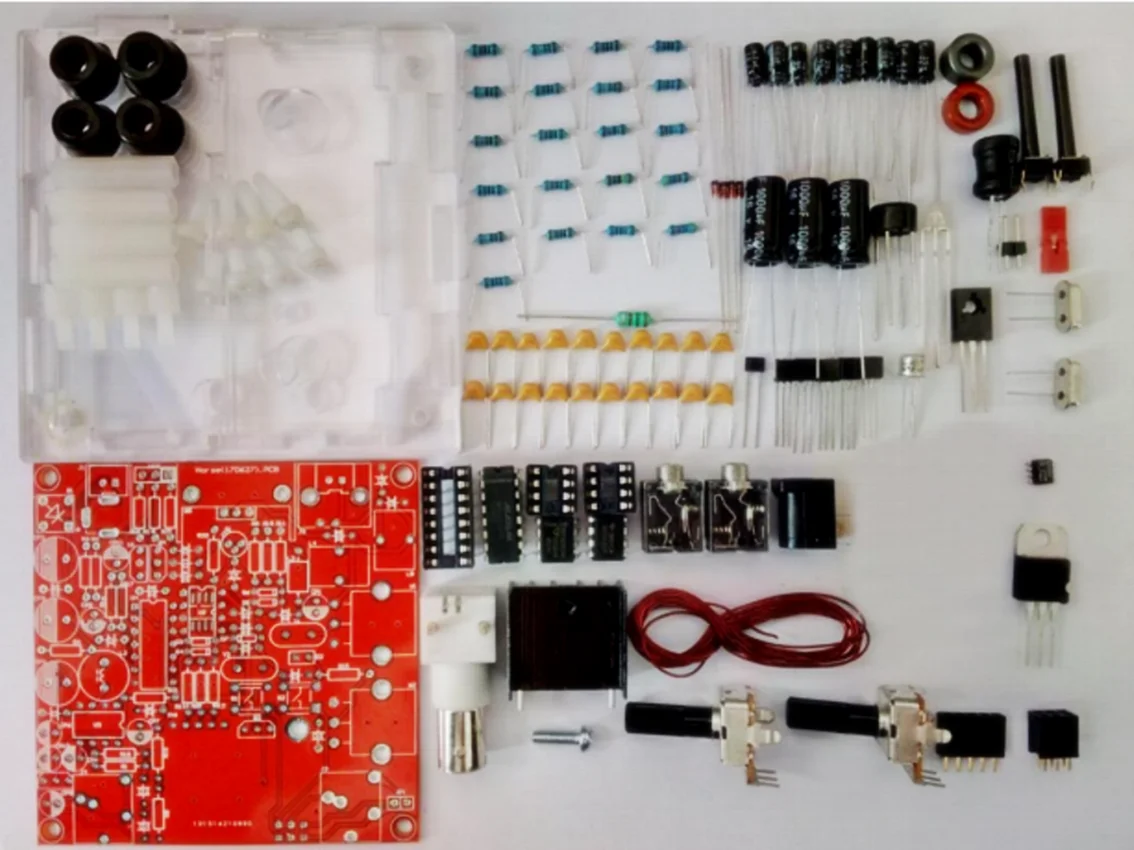

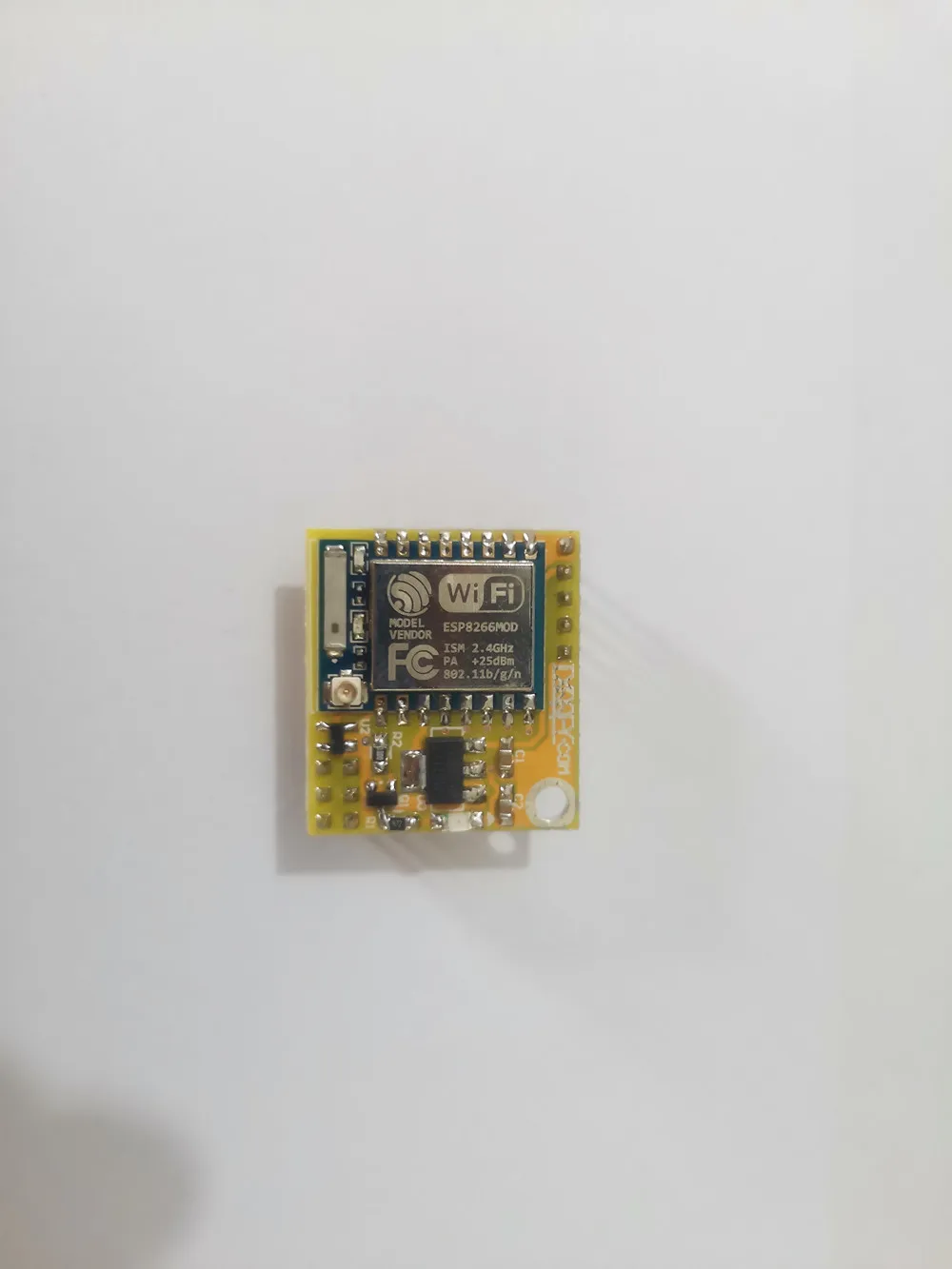

1. ВведениеЭто очень небольшой объем простого 20-метрового амплитудного телеграфа диапазона микромощностиПриемопередатчик, несмотря на небольшие размеры и ограничения приемника постоянного тока, он способен работатьНесколько сотен миль при подключении к хорошей 20-метровой антенне. Разработан. Он оснащен модулем Wi-Fi с приложением мобильный телефонОбщение. Поддержка автоматического ключа. Обеспечивает функцию автоматической отправки. ДисплейОтправка последовательная. Предоставьте акриловый чехол.2. ХарактеристикиИсточник питания: 9 ~ 13,8 вольт постоянного тока,> мА (рекомендуется использовать аккумуляторы)Антенна: 50 Ом, 14 МГц, КСВ <2,0Прием: статический ток 50 мАМощность передачи: 2 ВтЧастота: запуск частоты вибрации, 14,060 МГцПолучает локальную частоту генератора: около 14,060-14,090 МГцРежим работы: CWКлюч: ручное и автоматическое обнаружениеАвтоматическая отправка: окКонфигурация: приложение мобильный телефон (Wi-Fi)Чехол: акрил3. Принцип цепиСправочная схема. Приемная часть-это ядро NE602, внутри он включаетКолеблющаяся схема сбалансированный микшер, антенна в сигнале после кристального фильтра, вМикшер, цепь колебаний при колебании Частоты приема, два сигнала через смешивание,Напрямую поместите преобразование частоты сигнала CW для аудио, выход NE602 снова далАудиоусилитель LM386, таким образом, завершает процесс приема. Схема, состоящая из аудиогенератора Q4Для получения синусоидальной волны бокового тона около 700 Гц, усиление LM386, сделайте гарнитуруС передачей звука ditick. Запустите деталь с помощью колебания цепи NE602, а затем до Q6 doБуферный усилитель, в конце класса состоит из усилителя класса C C2078, послеУсиление высокочастотного сигнала после фильтрационной антенны LPF.Модуль Wi-Fi не является обязательным. Если вы не используете Wi-Fi модуль, вам нужно короткое замыканиеJP1, затем «S-Horse» = обычное CW-радио. Если вы используете Wi-Fi модуль, вам нужноОтсоедините JP1, затем вы можете использовать данные конфигурации мобильный телефон.4. Выбор компонентовУвеличение 8050 составляет около 130, увеличение C2078-около 200. L4-ГФУ, ферритБусины в FT37-43 (черных) для использования эмалированной проволоки 0,5 мм примерно 8 раз. L5 высокийЧастота Индуктивный фильтр в T37-2 на Железном сердечнике круглая и (красная) с использованием от 8 до 0,5 ммЭмалированная проволока вокруг.Индуктивность-это фиксированная индуктивность (аутсорсинг черного термоусадочного корпуса). ДругоеУстройства, такие как 0,47 мкФ для монолитных конденсаторов, емкость более 10 мкФ дляАлюминийЭлектролитические конденсаторы, все сопротивление составляет четверть Вт фиксированного сопротивления.5. Производственный процесс5,1 В соответствии со списком компонентов проверьте количество компонентов. Есть инструменты,Электрический утюг, паяльная проволока и мультиметр под рукой. Сварка от низкого до высокогоЗаказ, рекомендуем: сопротивление-> диод-> Емкость-> Триод-> кварцевый генератор->Электродвигатель-> электролитический конденсатор-> Ic -> индуктор-> магнитное кольцо-> C2078 -> другое.6.2. Включение: не отличать положительный электрод от отрицательногоЭлектрод (внутреннее исправление), рекомендуется использовать аккумулятор, также можно использовать Линейный DCСтабилизированный напряжение источник питания. Если питание включено через десятки секунд без аномалийНагрев, тогда нормально.6,3 Слушайте базовый шум: Подключите гарнитуру 8 Ом, после того, как питание услышит небольшоеГолос, тогда нормально.6,4 Тест цепи приема: при подключении антенны услышите голос и не подключайтеАнтенна услышит голос большой разницы, тогда это нормально.6,5 Тест цепи отправки: Подключите фиктивную нагрузку, не устанавливайте модуль Wi-Fi, короткое замыканиеJP1, подключите ключ и включите питание. Теперь вы можете использовать клавишу управления для отправки, статическуюТок: 40 ~ 100 мА, ток отправки: 400 мА, в режиме отправки под виртуальной нагрузкойБудет лихорадка. Примечание: Отправка осуществляется недолго.6,6 тест модуля Wi-Fi: Подключите фиктивную нагрузку, установите модуль Wi-Fi, автоматический выключатель JP1,Подключите гарнитуру 8 Ом, подключите ключ и включите питание. Нажмите кнопку Wi-Fi, чтобы открытьПодключение Wi-Fi, вы услышите звук «ка», тогда Wi-Fi будет открыт. Загрузите приложениеИз www.lxqqfy Используйте приложение для подключения модуля Wi-Fi для связи.
