Схема JLH1969 может быть самой известной, это схема, которую старый аудиофил знаком и новички хотят играть; Однако большинство комплектов ограничено материалами, цена варьируется от дешевых до дорогих, и важные компоненты также используют неаудиовыходные конденсаторы. Что в свою очередь заставило больше игроков тратить много энергии на создание JLH1969, но не было динамики, не низкой частоты..., был слышен только звук усилителя.
Прежде чем разрабатывать эту версию Atom BR, я общался с друзьями группы на мероприятии и заключил: JLH1969 может быть динамичной, низкочастотной и низкочастотной гибкостью, И внимание сосредоточено на тщательном школьном звуке. После некоторого обсуждения программа BR была наконец выбрана.
Основные характеристики версии Atom BR:
◆ Входное соединение конденсатора принимает nichicon MUSE BP 47 мкФ большой емкости муфты. Конденсатор Nichicon MUSE BP 47 мкФ разрушит ваш вид соединения JLH1969. Вы обнаружите, что конденсатор не будет лучше соответствовать этой цепи.
◆ Отзывы и конденсаторы bootstrap используют ELNA CERAFINE. Для того, чтобы иметь динамику и прочность, эти два конденсатора должны быть ELNA CERAFINE, и они должны быть произведены в новом Таиланде (не ранняя инфракрасная оболочка).
◆ Для того, чтобы облегчить ощущение слуха, чтобы войти в ухо, Отзывы резистора изменяются на углеродную пленку AB, и в то же время, на входной стадии также добавляется углеродная пленка AB с низким значением R.
◆ Выбор транзисторов на входной стадии очень важен. Мы предпочитаем Toshiba C2240. Выходные транзисторы поддерживают несколько моделей, таких как J554, NJW0302, 2SA1943, 2SA1216.
Трубка выходной мощности доступна в следующих версиях:(Вы можете выбрать желаемую версию выходной трубки)
● J554
● NJW0302G
● 2SA1943
● 2SA1216
Входное напряжение: 24 В постоянного тока
Выходная мощность: 10 Вт + 10 Вт
IDDQ:1.25A
Размер печатной платы: 75 мм * 50 мм
Примечание 1: Это усилитель мощности класса А. Очень жарко. Пожалуйста, установите его на радиатор. Рекомендуемый размер теплоотвода-246*30*90 мм.
Примечание 2: у нас есть PCB или DIY kit(Опционально)

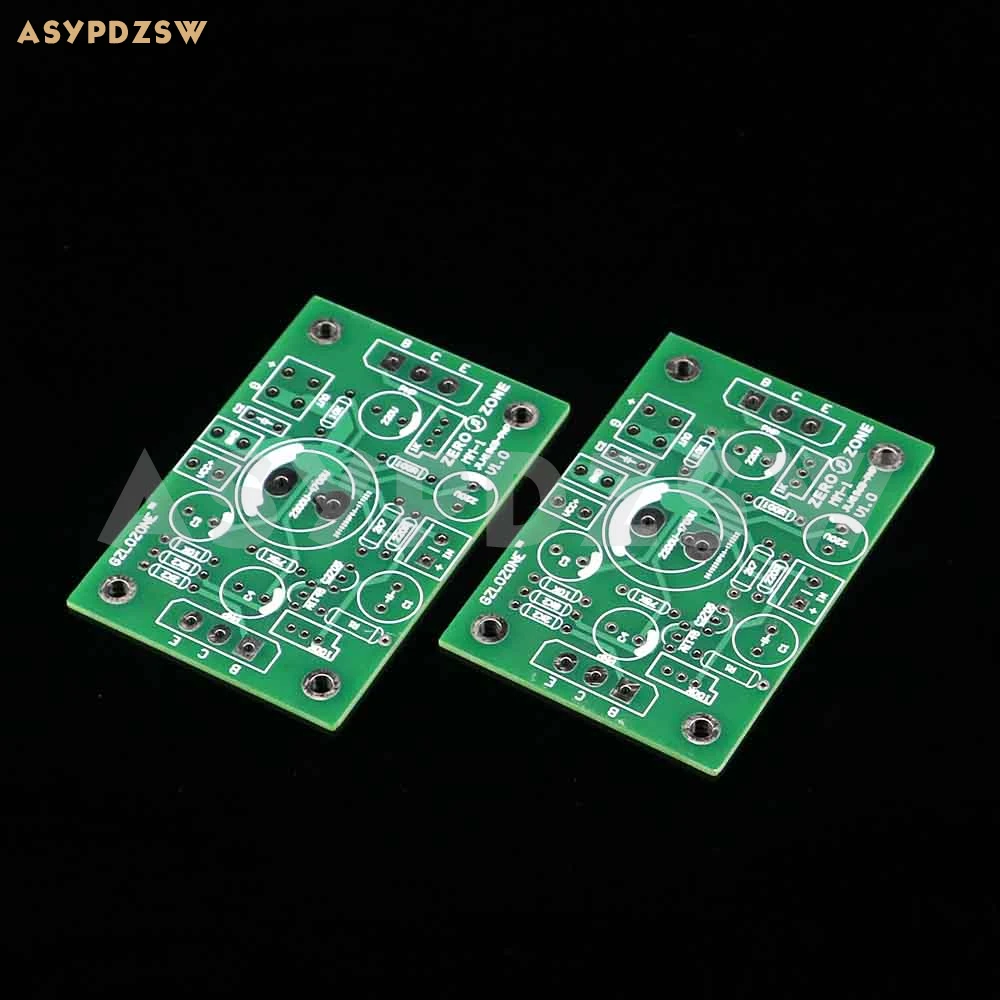

◆ PCB ---- голая плата PCB без каких-либо деталей.
◆ DIY kit ---- все детали нужно припаять и проверить его.
