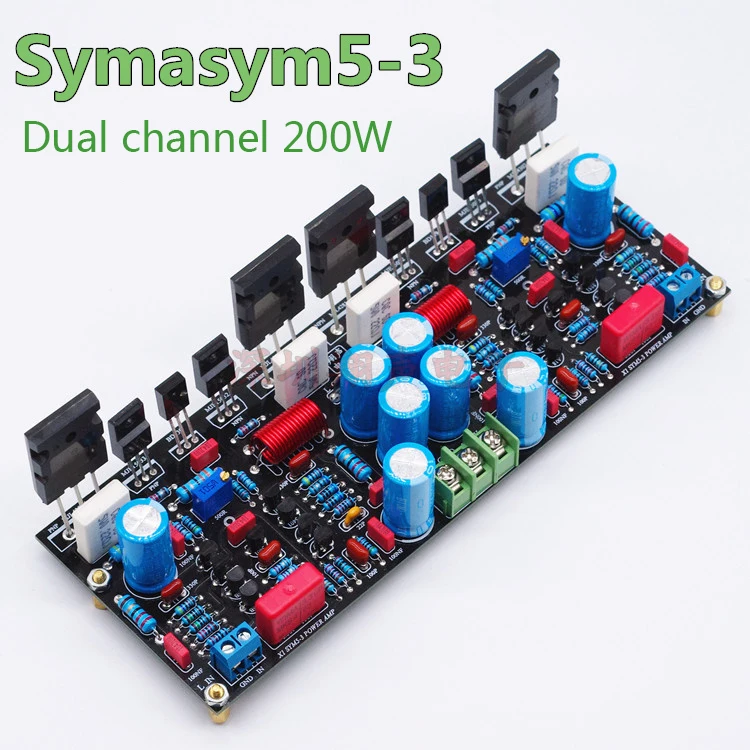

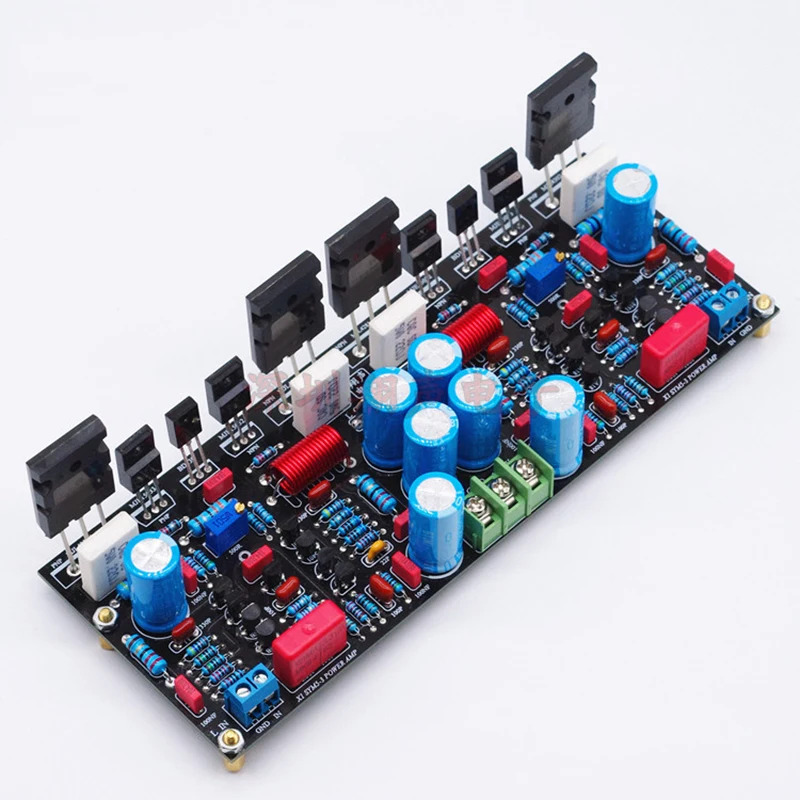

Плата стерео усилителя звука 2*100 Вт Symasym5-3 дискретный компонентный усилитель мощности класса AB

Параметры продукта:

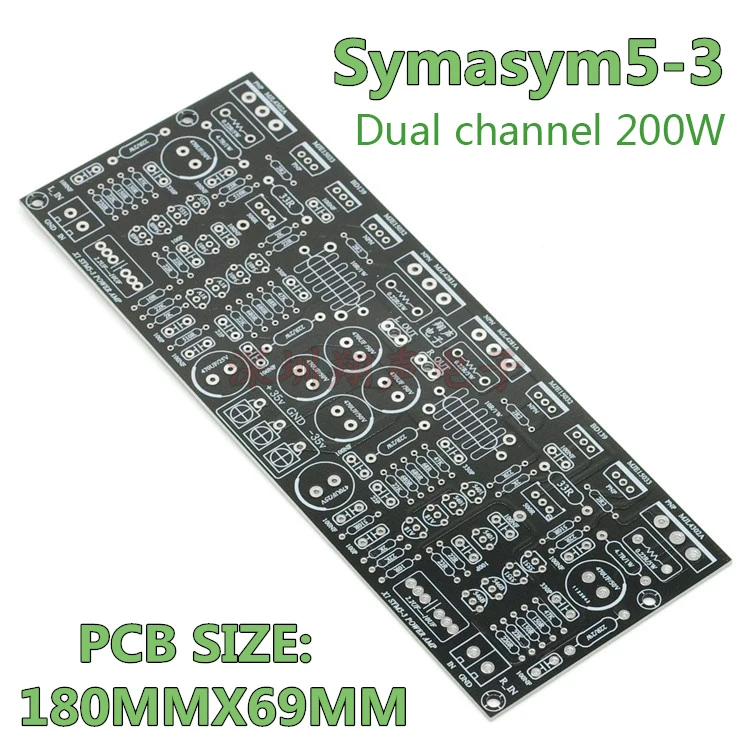

Рабочее состояние: Классы A и B. Выходная мощность: 100 Вт + 100 Вт (* В = ± 45 В) Рабочее напряжение: двойной постоянный ток от 20 в до двух 45 В. Искажение: THD составляет 0.002% на 1 килогерц и имеет полную мощность. THD-0.005% на 10 килогерц и полная мощность. Входной интерфейс: двухканальный входной сигнал. Выходной интерфейс: двухканальный выход динамика. Режим питания: Двойной режим работы источника питания. Спецификация печатной платы: 180x69x1,6 мм.

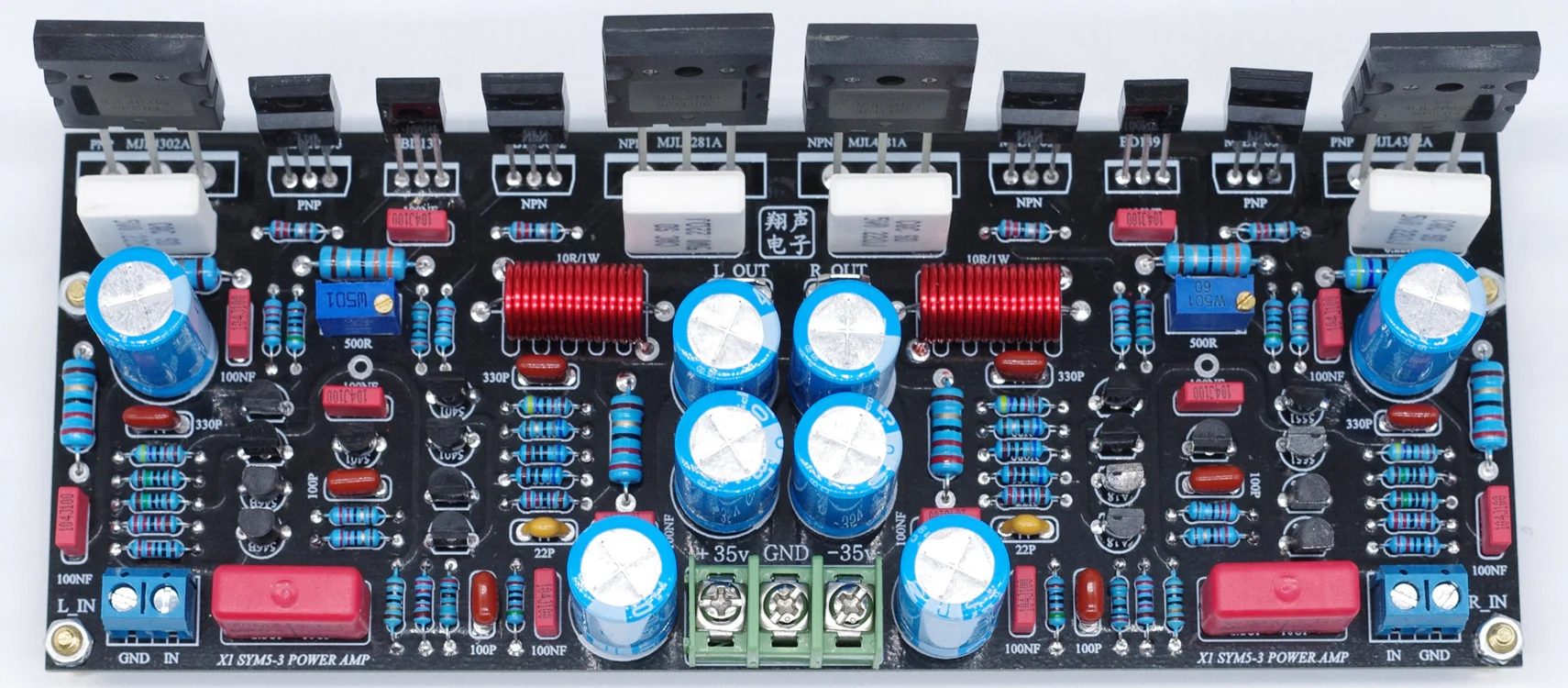

Характеристики основных частей печатной платы:

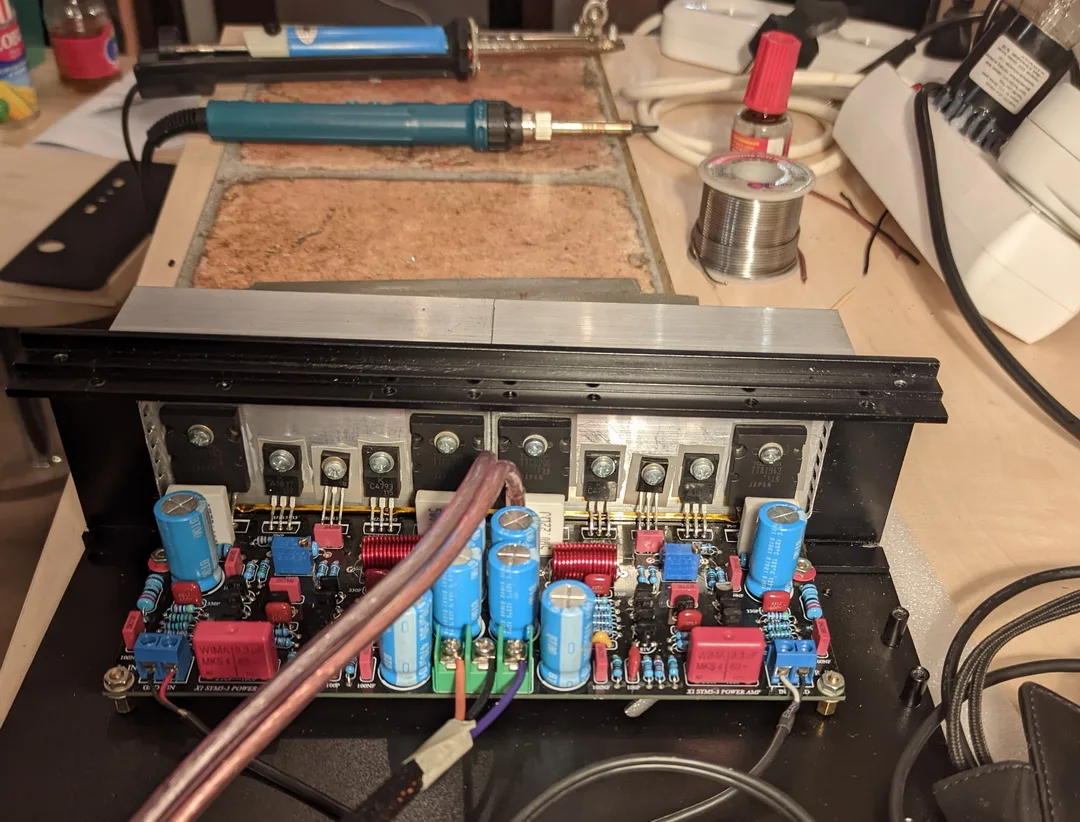

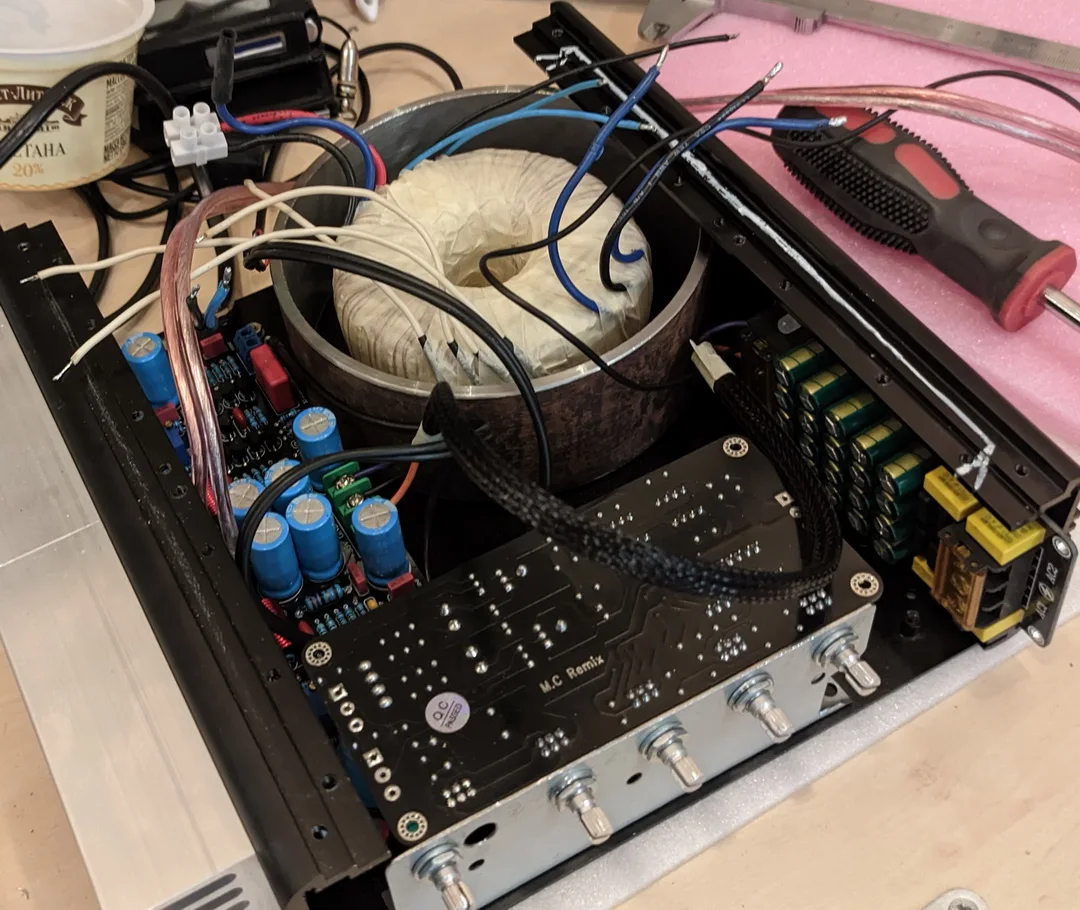

1. Мощная трубка: NJW0302/0281, 2 пары по 4 выхода. Приводная трубка: известная трубка Toshiba 2SC4793/2SA1837, термопара ST BD139. 2. Малая сигнальная трубка установлена на MPSA18 2N5551, 2N5401, для Philips BC556/BC546, а MPSA18 можно заменить на Toshiba 2SK170. 3. Соединительный конденсатор: немецкий пленочный конденсатор WIMA 3,3 мкФ с Красной оболочкой. Аудио усилитель Symasym5-3-это очень известная схема на зарубежном дийаудио форуме. Количество кликов на этой клемме все еще очень активно. Можно сказать, что качество звука очень хорошее. Мощность 200 Вт очень подходит для домашнего использования. Его схема работает в классах А и В. Электричество, низкое тепловыделение, я помог другу установить готовую машину, и он часто не отключал ее в течение нескольких дней во время использования, и производительность была стабильной. Печатная плата имеет зеркальную конструкцию изображения, одну точку заземления, отсутствие тока заземления, ее можно сформировать в высококачественный усилитель мощности.
