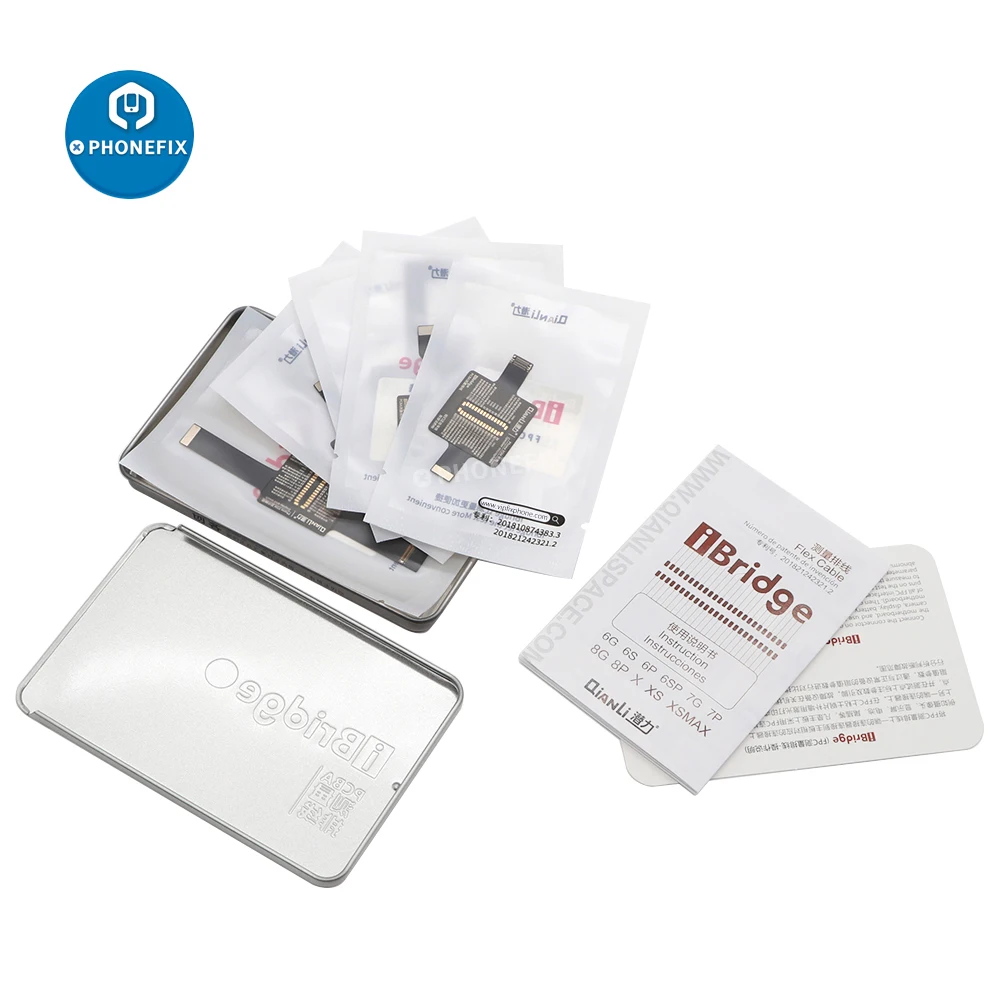

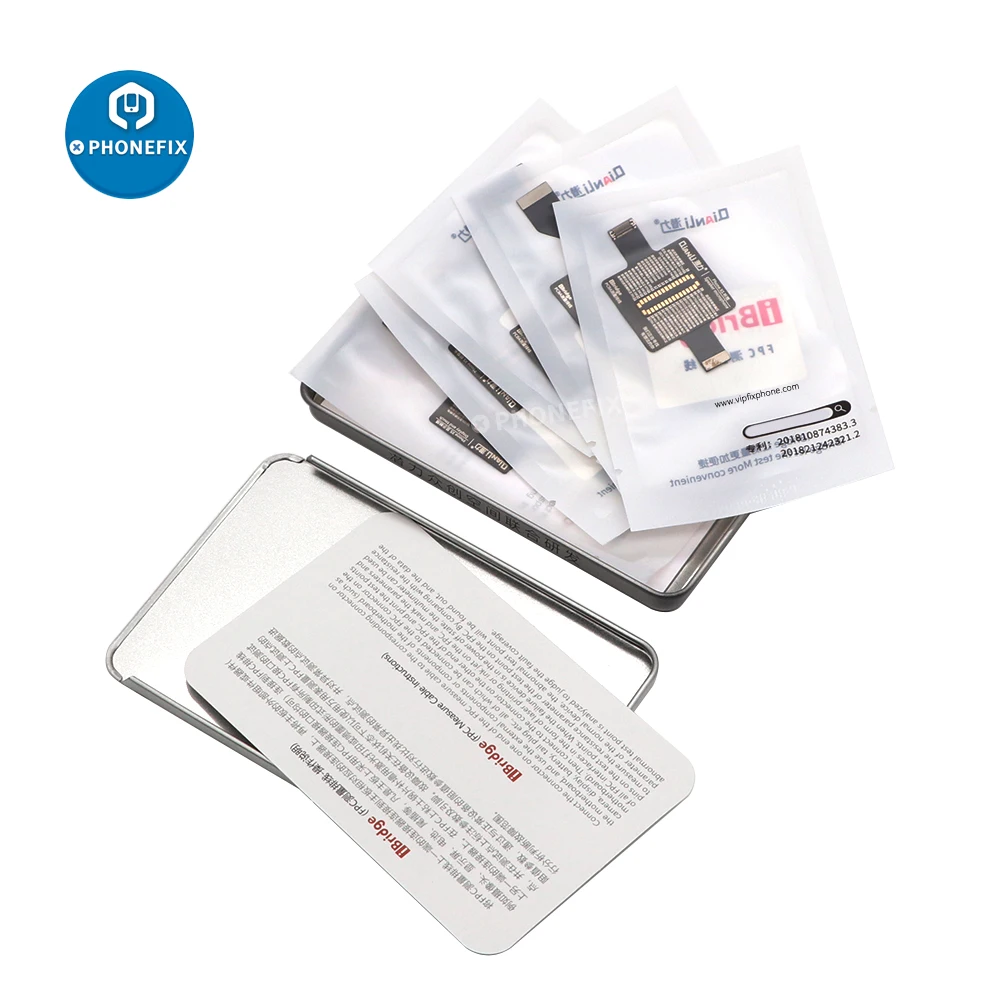

Qianli iBridge Тестовый Кабель дисплей неисправностей материнской платы сенсорный хвостовой штекер Ремонт передней и задней камеры для телефона X XS MAX 8P 8G 7P 7 6SP 6

Тестовый Кабель Qianli iBridge, дисплей неисправностей материнской платы, сенсорный задний штекер, Ремонт передней задней камеры для телефона X XS MAX 8P 8G 7P 7 6SP 6

Описание:

Схема платы материнской платы iphone точная и компактная, большинство контактов не имеют осевой линии тестирования. Например, плата не подключается к ЖК-экрану. Когда плата загрузки не может обнаружить экран, не будет соответствующего выхода напряжения, и специалисты не смогут определить и проверить значение напряжения соответствующей цепи.

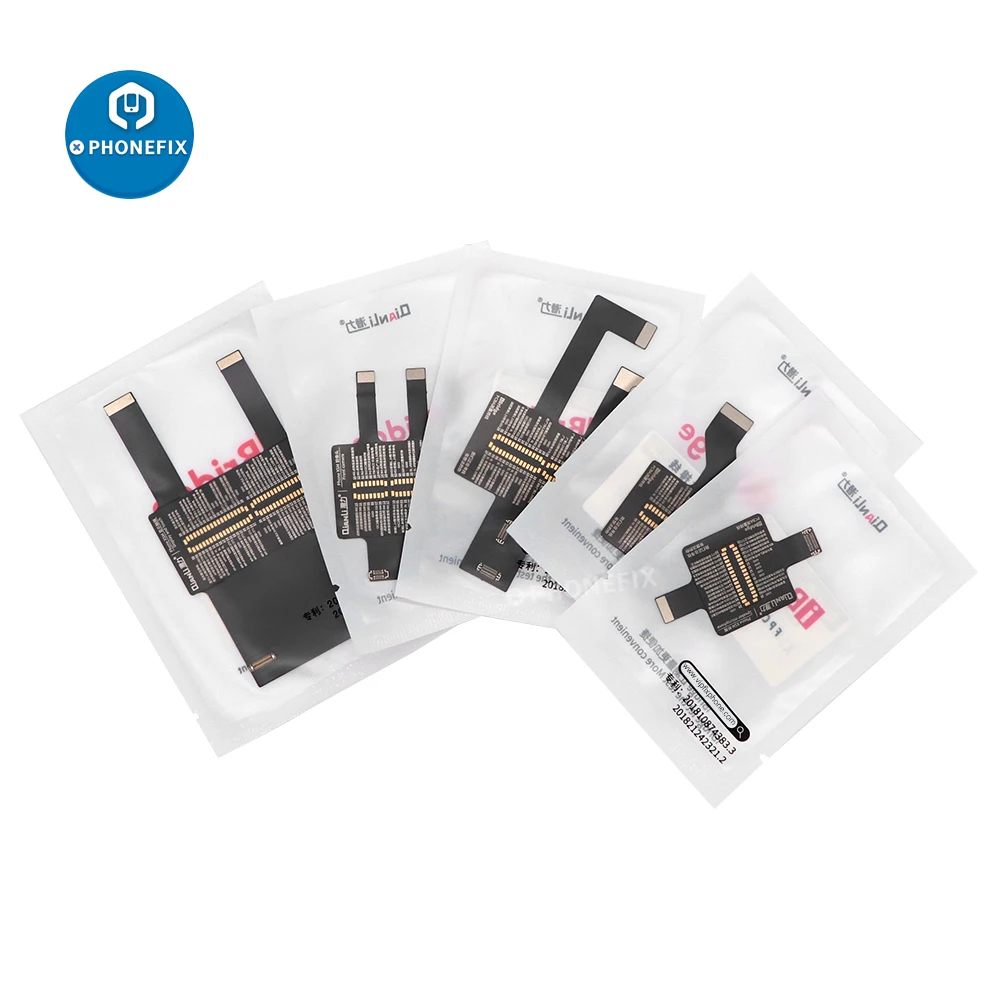

Этот Тестовый Кабель iBridge FPC для iphone 6/6p/6s/6sp/7/7p для проверки неисправностей материнской платы, каждая модель имеет тестовый кабель FPC 4 типа, как: дисплей сенсорный FPC/Фронтальная задняя камера FPC/док-разъем FPC/отпечаток пальца сенсорный 3D FPC.

Руководство пользователя:

Подключите разъем на одном конце кабеля FPC к соответствующему разъему материнской платы телефона и используйте внешние компоненты или компоненты материнской платы (такие как камера, дисплей, аккумулятор, задний штекер и т. д., все из которых можно подключить к разъему FPC на материнской плате). Затем подключите к разъему на другом конце FPC и Распечатайте тестовые помпы всех интерфейсов FPC в виде лазерной печати или струи чернил на FPC, И отметьте параметры и контакты на тестовых точках. Когда неисправное устройство находится в выключенном состоянии, Мультиметр может использоваться для измерения параметров сопротивления тестовой точки на разъеме FPC. Сравнивая с параметром resjstanct нормального устройства, будет выявлена Аномальная тестовая точка, и данные аномальной тестовой точки анализируются для определения покрытия неисправностей.
