Модель 1: плата BMS
Модель 2: плата BMS + usb-кабель
Модель 3: плата BMS + USB кабель + батарея доска для моделирования
Модель 4: плата BMS + usb-кабель + плата аккумуляторной батареи
Специальная цена
BQ76920 + STM32Battery development board

Торжественное заявление компании:
Программная схема этого продукта предназначена только для обучения, ознакомления с проектом, без разрешения компании, без перепродажи информации, коммерческого использования и любого другого использования. Компания применяет для интеллектуальной собственности сертификат, чехол в случае нарушения авторских прав компания будет нести никакой ответственности 。

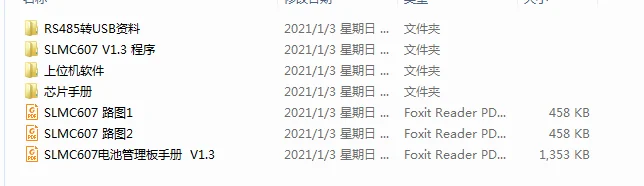

Схема распределения (PDF)+ исходный код программы + верхнее программное обеспечение руководителя компьютера + Руководство каждого чипа + другое

Возможна посылка\Набор еды 1: Панель управления BMSControl
Посылка 2: панель управления BMSControl + 485turnUSBLine
Посылка 3: Панель управления BMSControl + 485turnUSBLine + аналоговая панель
Схема распределения (PDF)+ программный код + верхнее компьютерное программное обеспечение + руководство по каждому чипу + другое
Еще больше:
1. Этот набор содержит конкретную информацию о ценности, как только продается,Нет возврата для возвратаОбслуживание.
2. Наш комплект платы для разработки,Без торга.
3. Наш магазинДанные, исходный код, схема цепиНе продается отдельно, доступные пакеты, клиентам не разрешается сочетать пакеты по желанию.
4. Набор управления аккумулятором bookBMSBattery рекомендуется иметь определенный MCU, цепь, экспериментальное применение основы программирования языка. Новая энергия на marketBMSBattery менеджмент R & D инженер, без сомненияЛечение Довольно высокое.
5. После заказа этого набора, мы будем отлаживать и распределять товары, так что пришло времяПосле оплаты 10 Доставка в течение дней.
1. Краткое введение
Эта Справочная конструкция-низкое потребление тока в режиме ожидания, 3-5 секций, комплект литий-ионный батарей. Он может точно контролировать напряжение каждого аккумулятора, ток и температуру аккумуляторного блока, И предотвратить литий-ионный аккумулятор от избыточного давления, под напряжением, перегрев и перегрузки по току. На базе onBQ76920 + STM32Design system. С передачей входного напряжения 485 через последовательный порт, общее напряжение, общий ток, температура, регистры и другие данные отображаются на верхнем компьютере. Тщательно разработанная вспомогательная энергетическая политика и эффективность Используется источник питания постоянного тока с низким тихим током/преобразователь постоянного тока lm5007, реализуемая мощность в режиме ожидания 100μA, что позволяет экономить больше энергии и обеспечить более длительное время транспортировки и холостого хода. Схема проектирования и программный код открыты для клиентов, это помогает сократить разработку продукта Время.
2. Сфера применения
Блок батарей электрического велосипеда
Аккумулятор для электрического скутера\Блок батарей для роботов\UPS комплект литий-ионный батарей
3. Характеристика
\
Статический режим ожидания uadelectric
\
Зарядка и разрядка низких аналоговых передних наконечников.
\
Support100mABattery Выравнивающий ток.
\
Мощные программируемые функции защиты включают: Перенапряжение клеток, под напряжением, над током, короткое замыкание, и т. Д.
\
4. Конструкция системы
4,1Схема блока конструкции

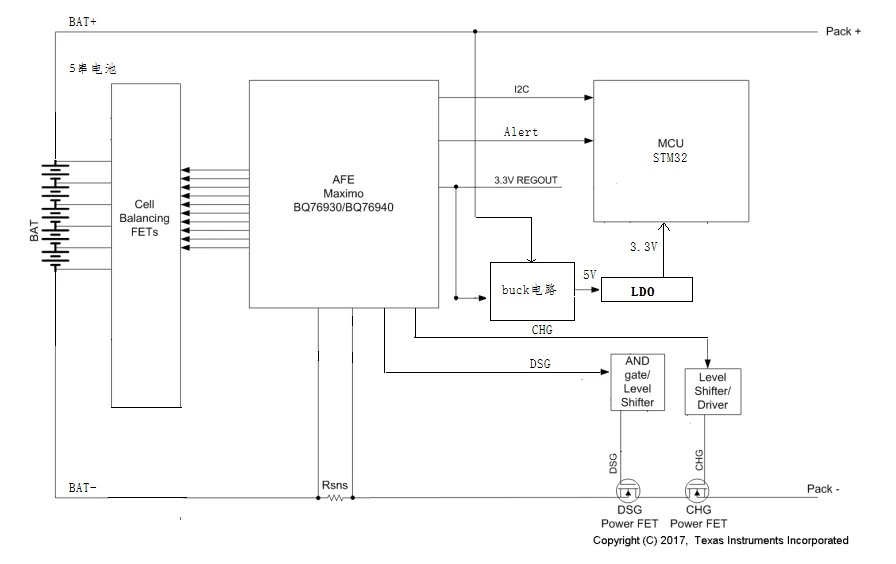

(Chart1-System топологии)

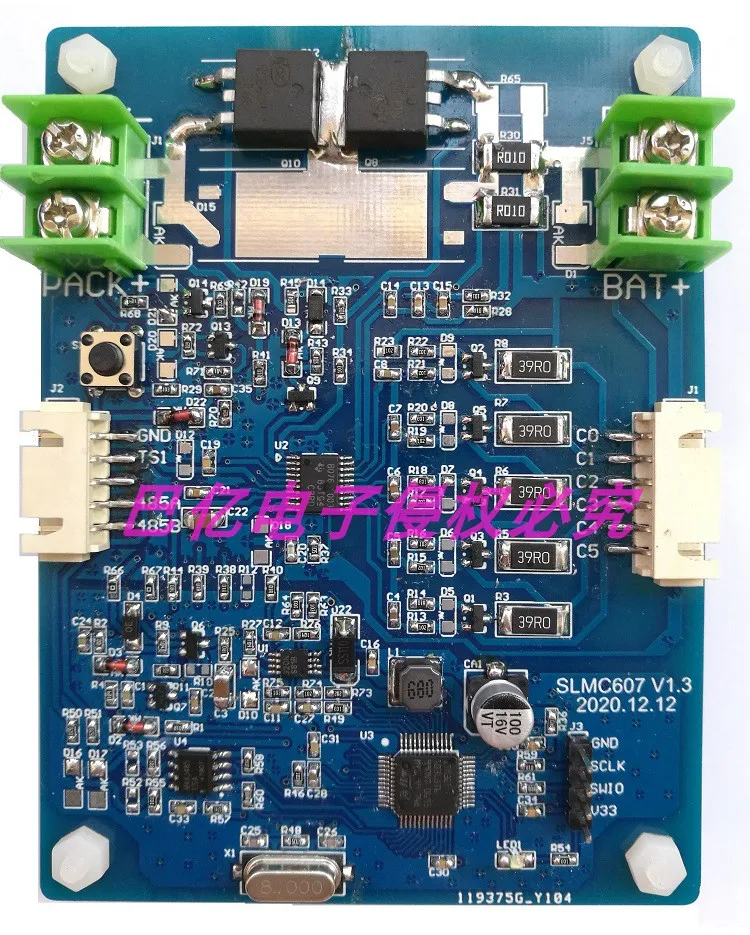

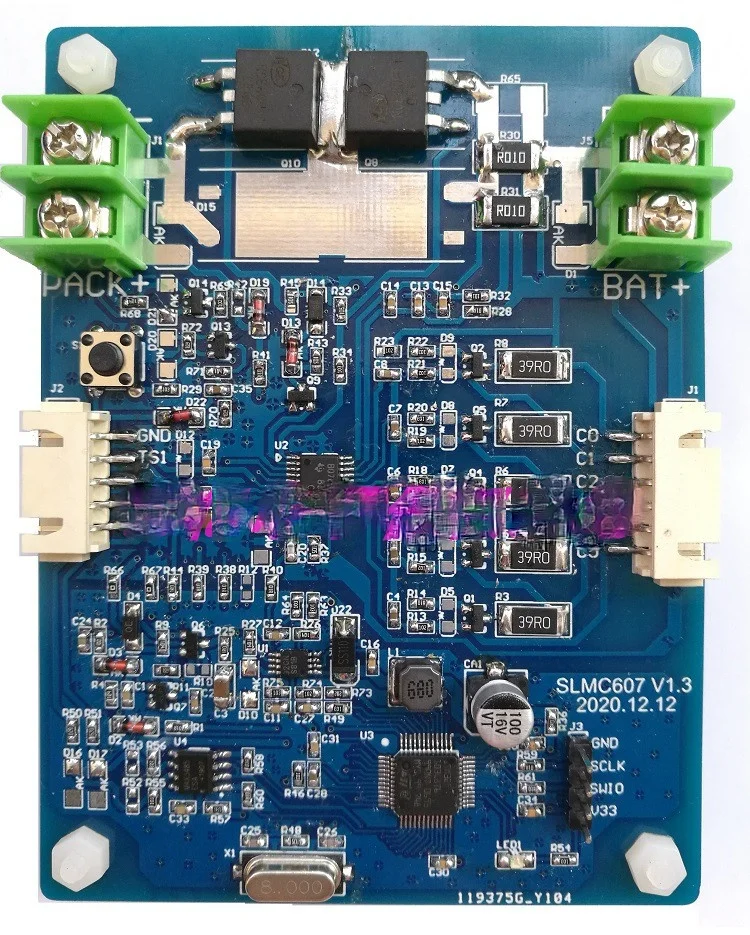

(Chart2-System объекта)
Система adoptsSTM32Single chip microcomputer как host. Схема также реализует одно перенапряжение, под напряжением, над током, защита от короткого замыкания. В этом приложении bq76920OfCHGandDSGDirect контроль силового поля эффект транзистора. Стандартная система управления батареей way5strandBattery, одностороннее определение температуры.
4,2Чип управления батареейBQ76920
\
\
Его можно контролировать как можно больше в то же время 5string батареи
\
Обнаружение температуры 1 цепи
\
Функции защиты включают в себя: разрядку по току, короткое замыкание, блок перенапряжения, под напряжением,
\
Чистый числовой интерфейс (циклическая проверка избыточности)
\
3.3vor2.5vнапряжение Регулятор выход
\
\
4,3Модель микрокомпьютера с одним чипомSTM32F103C8T6
\
\
Высота is72Mhzworking частота
\
54KByteFlashFlash память программы
\
До to64KByteSRAM
\
Поддержка отладки (SWD)andJTAGInterface debugging
\
\
4,4Чип последовательного портаMAX485
4,5Схема разрядки заряда
Два набора низкосторонних транзисторов с эффектом поля, управляемых одним и тем же портом зарядки и разрядки. Как показано на рисунке ниже, каждая схема зарядки и разрядки является weldedMOSTube, если клиенты должны увеличить заряд и ток разряда, они могут добавить twoMOSTube, простой радиатор также может быть добавлен, чтобы сделать максимальный ток разряда reach12A.
4,6Схема питания
UseLM5007Wide понижающий регулятор входного напряжения, сверхнизкое статическое энергопотребление.
5. Описание интерфейса

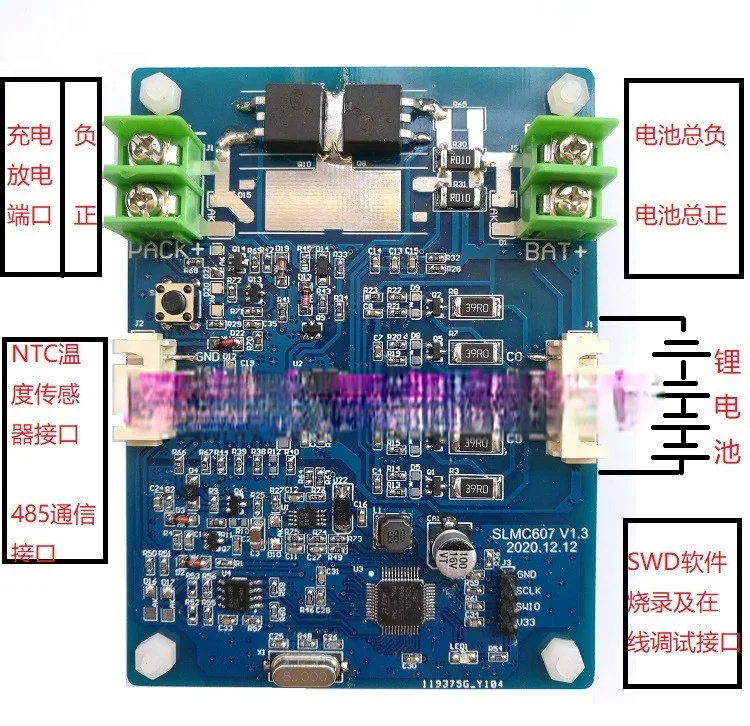

5.1 схема интерфейса

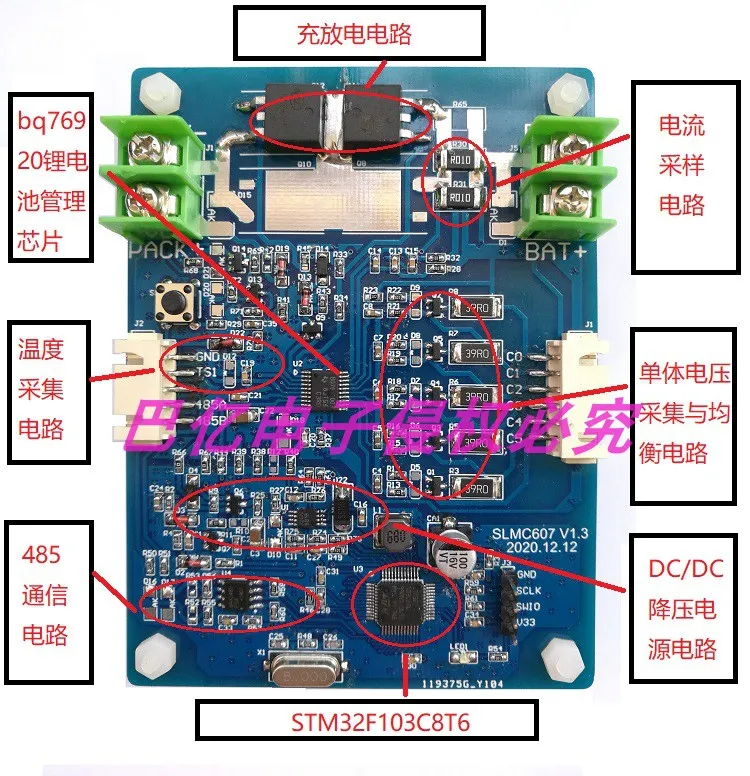

(Индикация chart3-Interface)
5,2 J1Sampling интерфейс для одной ячейки
Ячейка напряжения 5string batteryC0-C5Interface.
5,3 J2Temperature интерфейс сбора andRS485Serial port
Аккумулятор температура usage10KΩ 1%ОNTC, gndandts1 определение температуры.RS485Interface lead out485A, 485BTwo провода, разъем 485turnusbкабель вставляется в компьютер для связи с верхним компьютером.
5,4 J3Yes, это isJ-linkOfSWBurning интерфейс программы
J-linkAfter вынимает соответствующее интерфейсное соединение, принимает keilCan записывает и Отлаживает программы.
5,7 летучая мышь +, летучая мышь +, пакет-интерфейс
Летучая мышь +, летучая мышь-это положительная сторона ввода батареи, Соединительный терминал отрицательного полюса. Упаковка +, упаковка, батарейный блок всегда положительный, общий Отрицательный выход подключен к интерфейсу силовой линии нагрузки.
6. Режим подключения
6,1 режим подключения аналоговой аккумуляторной платы
Аналоговый панель24series моделирование батареи, bookBMSThe плата is5 система управления литиевой батареей, поэтому нам нужно имитировать высоту панели 19it может использоваться после короткого подключения. Батарея доска для моделирования требует только внешнего постоянного тока питания supply18V. Его можно разделить на напряжение ячейки литиевой батареи. Подключение к проводу harnessBMSOn доска.
6,2 5strand18650режим подключения литиевой батареи
Справа is5section18650литиевые батареи соединены в серии, ведущая линия сбора напряжения out6A подключена к theBMSOn the board.
7. Дизайн программного обеспечения
7,1 программа выполняет следующие функции

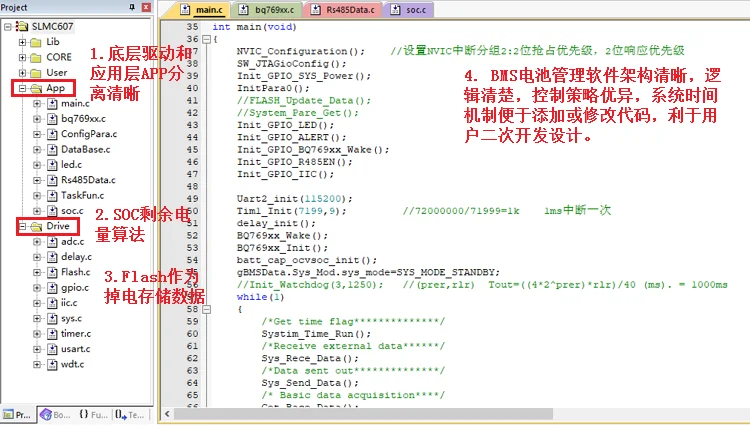

(Chart5-Partial дисплей кода)
5 серия образцов напряжения
Общее давление аккумуляторной батареи, общая коллекция потока
Трехканальная температура приобретения
BQ769xxRegister функция конфигурации
Функция выравнивания батареи
Слишком высокое напряжение, под напряжением, над током, функция защиты от короткого замыкания
485серийный порт отправляет данные на хост-компьютер
Сжигание и обновление через последовательную программу portstm32.
Включите зарядку с помощью инструкции для верхнего компьютера. dischargeMOS, введите режим ожидания
8. Применение верхнего компьютерного программного обеспечения
8,1 485 последовательное подключение PCUpper компьютер

Как показано на рисунке выше, для связи 485turnusbit's как раз правильная линия требуется сравнение мощности на состоянии с мощностью на одном проводе один конец line485A 485BTwo линии соответствуют toslmc607на плате, другой endUSBinsertPCcomputer, во-вторых, компьютер должен быть installedCH341DP drive (прилагается к информации).
Дважды щелкните, чтобы openSLMC60X_Tool-Uart (верхнее компьютерное программное обеспечение прилагается к данным), настройте-Настройка последовательного порта-1. Выберите соответствующий порт (если вы не знаете, какой порт, вы можете найти Baidu «Как найти itCOMport») 2. Настройка скорости передачи данных 115200bps 3. 8 бит данных, 4. Нет паритета, 5. 1 бит стоп-бит (настройки показаны на рисунке ниже). Нажмите, чтобы открыть последовательный порт, состояние зеленое, соединение Успешно.

(Настройка порта chart6-Serial)

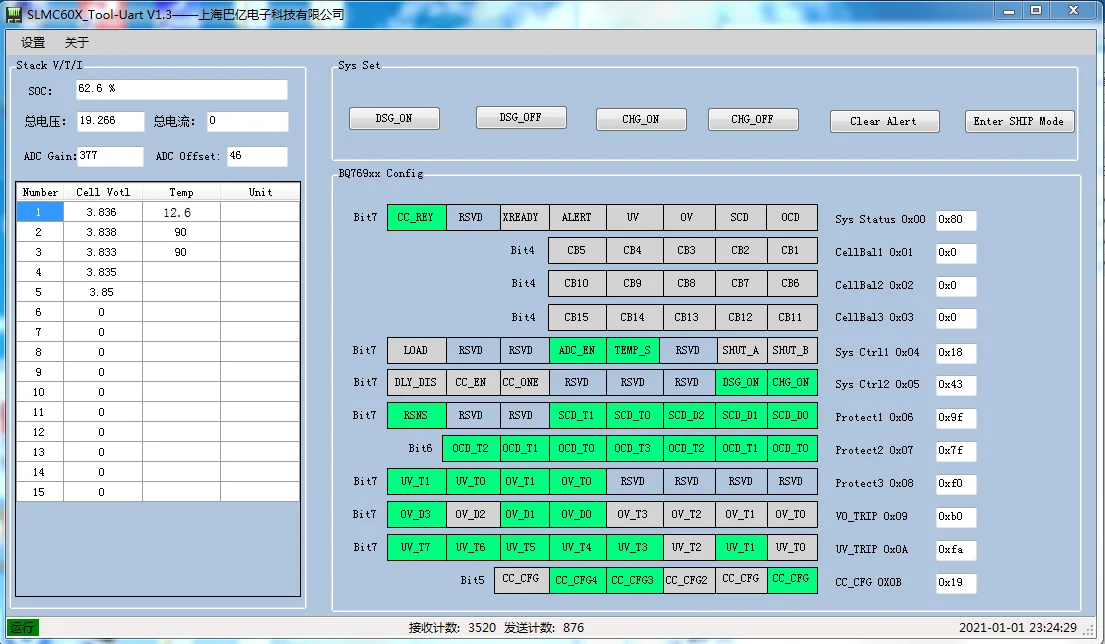

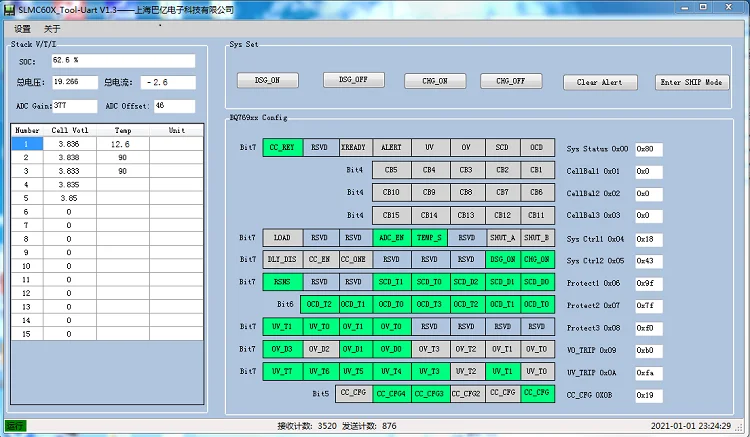

(Chart7-Upper компьютерный интерфейс)
Информация о дистрибуции: схема (PDF)+ программаОригинальный код+ Высшее компьютерное программное обеспечение + руководство по каждому чипу + другое.
Отображение добавления:
