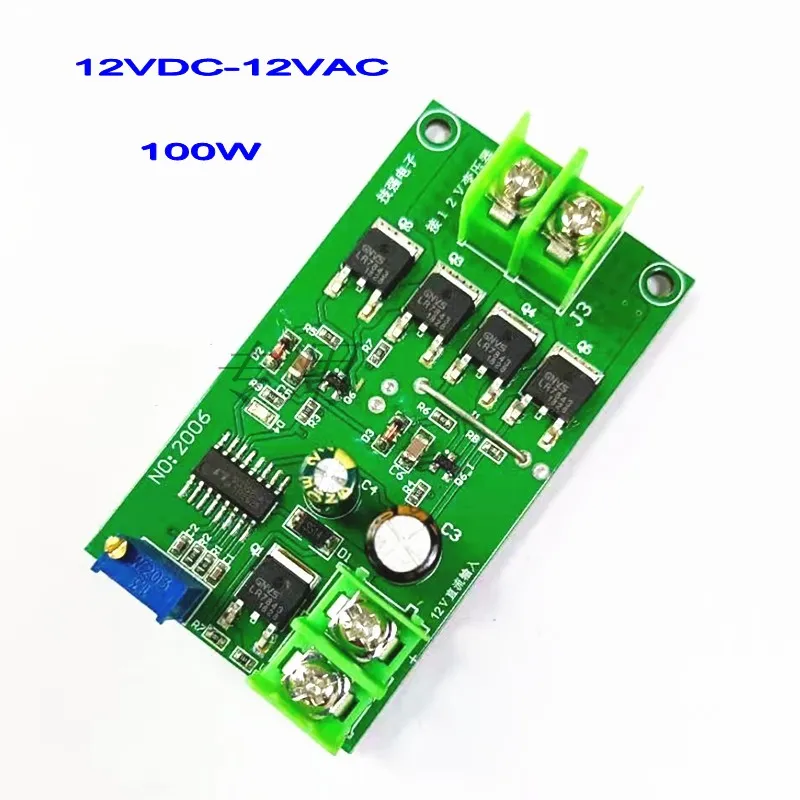

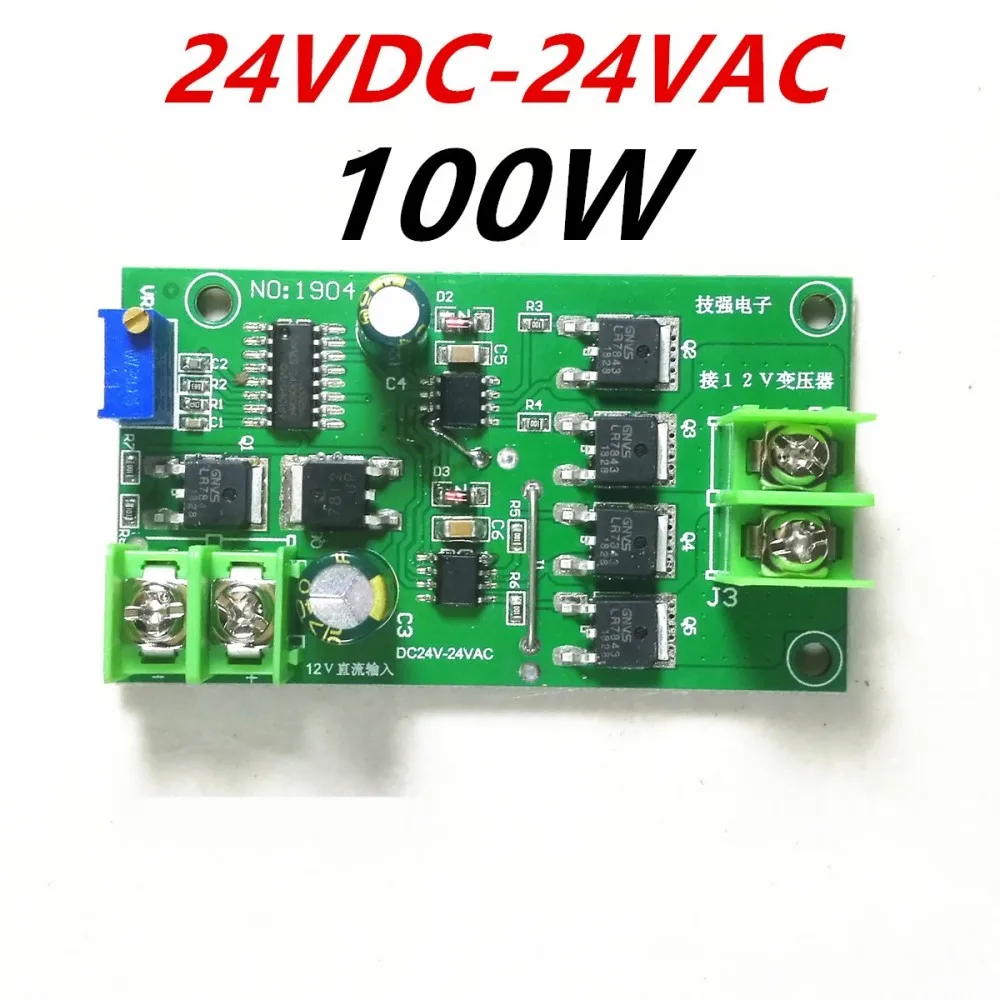

Полный мост 50 Гц мостовой инвертор привод постоянного тока в модуль переменного тока 24VDC-24VAC12VDC-12VAC 100W двигатель PTZ привод

Описание:

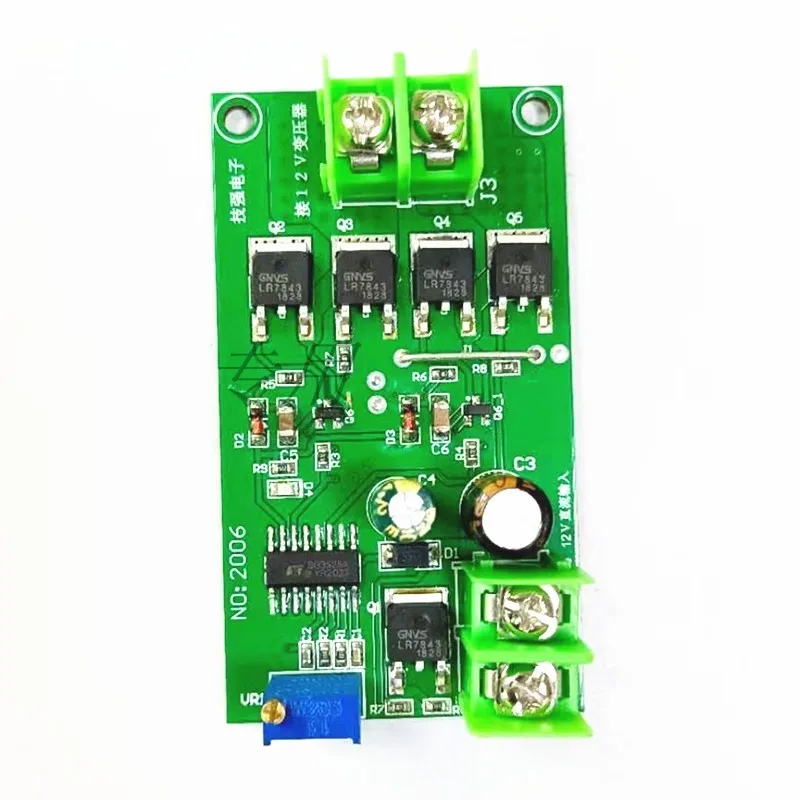

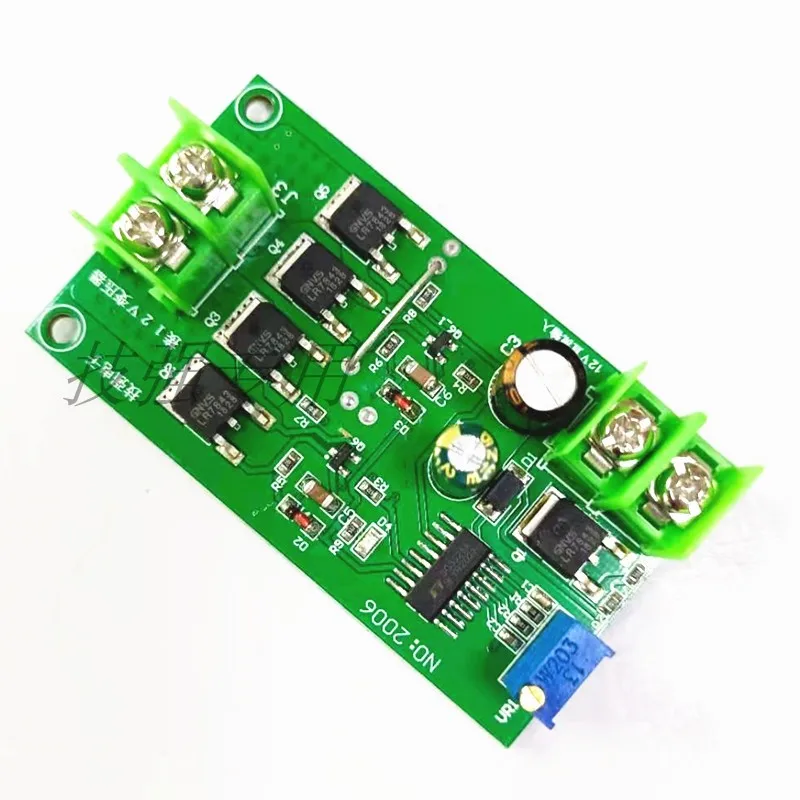

Низкочастотный трансформатор с железным сердечником плата инверторного привода. Эта плата Входная DC, 24V, выход AC24V

Вход: 24 В постоянного тока, максимум 30 в

Выход: AC

Форма выходного сигнала: квадратная волна

Выходная частота: 50 Гц переменного тока

Выходная мощность: 100 Вт без вентилятора

Есть вентилятор для рассеивания 200 Вт,

Выходной ток: 10A, обратите внимание на необходимость охлаждения вентилятора

Защита обратного подключения на входе: Не бойтесь обратного подключения на входе

Размеры: 9,6*3,9*1,8 см

Пожалуйста, наложите свой собственный предохранитель на 12 В вход, 100 Вт струнный предохранитель 10А и 20А предохранитель, если есть вентилятор для рассеивания 200 Вт

Выберите подходящий трансформатор в соответствии с вашими потребностями. Как правило, вы можете выбрать мощность более 15 Вт для 10 Вт. Он более подходит для выбора 150 Вт для выхода 100 Вт, и он должен быть больше, чем Фактическая Потребляемая мощность.

1. На этой плате нельзя использовать трансформаторы индуктивности утечки, такие как трансформаторы микроволновой печи, станции подкачки и передатчики на стартовой станции. Между двумя основными и второстепенными этапами этого типа трансформатора вставляется несколько листов кремниевой стали, и нет тока нагрузки и энергопотребления. Очень высокий.

2. Самобмоточный трансформатор не подходит для этой платы. Большинство самообмоточных трансформаторов не соответствуют стандарту, потому что количество поворотов не соответствует стандарту. После подключения платы привода ток без нагрузки огромный, и плата привода сгорела.

3. Строго запрещено подключать высокочастотный трансформатор к этой плате, в противном случае плата привода будет повреждена

Посылка

1x полный мост 50 Гц мостовой инвертор привод постоянного тока в AC модуль 24VDC-24VAC
