10 шт., высокочастотный высокомощный чип XKT001 для беспроводного зарядного устройства

I. Обзор

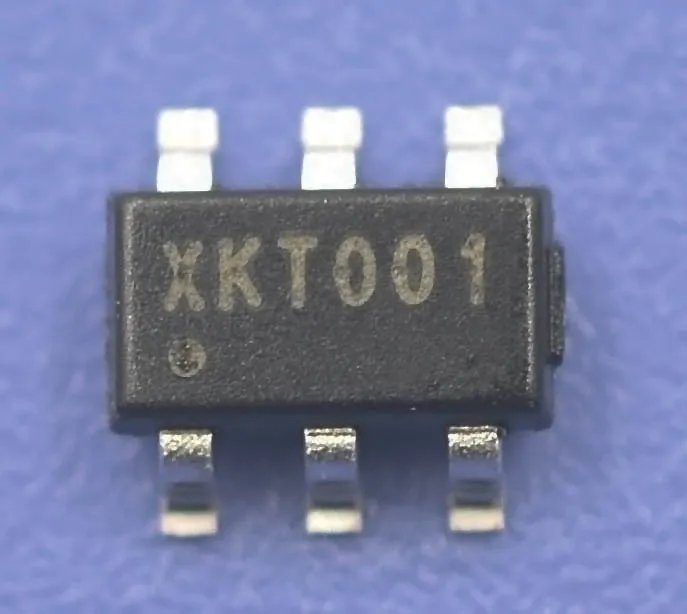

Чип XKT001-это новое решение для беспроводной зарядки, запущенное полупроводниками. Рабочее напряжение-3,3 до 18В. В соответствии с ограниченными возможностями, 4,2 V литиевые батареи может быть напрямую использовать сразу для того чтобы обеспечить питание для передачи. Чип принимает SOT23-6 посылка, Размер может быть дополнительно сжатым. Большое количество оптимизаций также было сделано на периферийных устройствах для дальнейшего уменьшения размера готового продукта и дальнейшей оптимизации производственного процесса и стоимости. Диапазон рабочих частот чипа составляет 1KHz-3.5MKHz, так что чип имеет больше Выбор частоты в конструкции цепи. Его высокочастотный выход может использовать печатные катушки PCB вместо намоточных катушек и достичь высокой мощности, что может значительно упростить процесс производства. Чип имеет высокочувствительный контрольный штифт (штифт 6), чтобы установить высокий, чтобы открыть и установить низкий Закройте. В Инженерном дизайне сигналы управления могут быть применены к нему для удовлетворения специальных требований, таких как низкое энергопотребление. Контрольный сигнал ниже рабочей частоты также может быть применен к нему для управления рабочим состоянием рабочего конца приемной части. Сделайте задний функциональный дизайн более разнообразным и свободным.

2. Особенности

* Маленький размер, посылка SOT23-6

* Высокая рабочая частота

* Высокая интеграция, несколько периферийных устройств

* Высокая выходная мощность

* Широкий спектр применений

* Функции управления свободным дизайном

* Под специальной конструкцией можно контролировать рабочий статус принимающей части

• Рабочее напряжение: DC 3,3 ~ 18В

• Рабочая частота: 1 кГц ~ 3,5 МГц

* Катушка может быть реализована печатной платой

Область применения

Он используется для зарядки аккумулятора и беспроводного прямого источника питания для встроенных продуктов, медицинских изделий, продуктов безопасности, водонепроницаемых продуктов, игрушечных продуктов, продуктов для взрослых, цифровых продуктов, светодиодов, горного оборудования, портативных бытовых приборов, И т. д.

Примечание: сопротивление серии контактов 4 и 5 используется для регулировки частоты, но не рекомендуется модифицировать его в конфиденциальном порядке, что является чрезвычайно рискованным.

В-пятых, использование чипа, так как индустрия беспроводной зарядки является развивающейся индустрией, существует большая разница между дизайном продуктов и дизайном традиционных электронных продуктов. Поэтому, если вы не знаете много о беспроводной зарядной цепи, пожалуйста, разработайте схему строго в соответствии с методом использования. Не изменяйте методы работы и параметры продукта без разрешения.

При проектировании продукта Материал конденсатора является чрезвычайно важным параметром (по умолчанию используется материал NPO). Пожалуйста, обратите внимание на устройства с маркированными материалами и не используйте другие материалы или упаковки по желанию! (Для экономии затрат, ниже будет показано, как использовать X7R материал или CBB материал в качестве альтернативы)

При выборе катушки, так как сбор параметров катушки измеряется электрическим мостом компании, параметры моста различных производителей катушек имеют определенные отклонения, что приведет к неточности индуктивности образца и приведет к созданию цепи. Отклонение относительно большое. Лучшее условие-получить образец катушки нашей компании и отправить его поставщику катушки для фактического измерения до проверки и тестирования. Если это прямая проверка, пожалуйста, обратитесь к следующим моделям более поздних методов тестирования, чтобы оценить самостоятельно. Материал катушки выбран, чем толще диаметр провода, тем больше мощность, которую можно спроектировать. Чем больше площадь внешнего диаметра катушки, тем больше выходная мощность и чем больше расстояние; Чем меньше количество слоев катушки, тем лучше выходной эффект. Выбор провода: многожильный провод лучше, чем покрытый пряжей, а покрытый пряжей провод лучше, чем обычный эмалированный провод. Среди них провод, покрытый пряжей, имеет самое высокое напряжение, и многожильный провод имеет самое низкое выдерживаемое напряжение. При выборе печатной платы в качестве катушки, потому что индуктивность, сделанная PCB, трудно определить, попробуйте использовать стандартный шаблон катушки PCB, предоставленный компанией для проектирования. Обратите внимание на ширину линии, толщину меди и толщину платы PCB при проектировании и так далее, будет влиять на индуктивность и выходную мощность.

Относительно выбора магнитного сепаратора. Материал магнитного изоляционного листа для беспроводной зарядки обычно использует ферритовый материал в качестве магнитного защитного материала, и он разделен на мягкий магнитный и жесткий Магнитный на рынке. Когда Магнитный барьер непосредственно прикреплен к катушке, индуктивность катушки будет увеличена. Значение Увеличения индуктивности связано с материалом магнитного листа и пропорционально площади катушки (модули компании обычно не добавляют магнитных преград). Поэтому, когда речь идет о индуктивности катушки, если вам нужно добавить магнитный сепаратор в качестве щита, то индуктивность после добавления магнитного сепаратора должна использоваться в качестве справочного значения расчета. (Когда вы делаете запрос на фабрику катушек, вы можете попросить их иметь индуктивность после того, как лист магнитной изоляции является необходимым значением. Материал магнитного листа, используемый фабрикой катушки, в целом лучше). Если вы добавите магнитную прокладку к катушке самостоятельно, индуктивность увеличится после добавления магнитной прокладки. В это время катушка должна быть удалена несколькими витками, чтобы сохранить индуктивность неизменной при первоначальной индуктивности. Если есть электрический мост, вы можете использовать электрический мост для измерения разборки.

Значение установки ближайшего использованного расстояния: для увеличения расстояния использования мощность модуля была усилена. Чем ближе расстояние, тем выше выходная мощность и выше пиковое напряжение. Если расстояние слишком близко, будет определенная вероятность поломки и устройств низкого сопротивления. (При проектировании оболочки продукта корпус будет иметь определенную толщину, поэтому расстояние использования должно быть увеличено. Если вам нужно использовать его на более близком расстоянии, пожалуйста, свяжитесь с поставщиком и измените его под руководством поставщика.)

Определение самого последнего использованного расстояния: если цепь была отрегулирована, расстояние использования между катушками также изменится соответственно. Метод суждения заключается в включении передатчика, удалении потребляющей мощность части приемной части и приближении к катушке передатчика без нагрузки, тихий ток передачи изменится соответственно. В это время ток передачи достигает 150 мА, тогда расстояние в это время является самым близким используемым расстоянием. Если вы приблизитесь, существует риск повреждения устройства.

Шесть, типичный дизайн цепи

Порядок в конструкции цепи: сначала спроектируйте передающую цепь, спроектируйте приемную цепь после того, как передающая цепь будет стабильной, а затем протестируйте передающую цепь и приемную цепь без нагрузки, И затем загрузите тест после того, как тест будет стабильным. После вышеуказанных испытаний все соответствуют стандарту, это будет испытание на старение, затем пробное производство, и, наконец, ввести процедуры массового производства.

Метод и требования к конструкции передающей цепи:

Во время производства передающей цепи, пожалуйста, проектируйте строго в соответствии с схемой. Материалы устройства цепи не могут быть заменены по желанию. Посылка резистора может быть выбрана в соответствии с вашими требованиями. Если значение устройства в цепи изменено, все методы тестирования, указанные в этой спецификации, будут недействительными. Схема передачи: 5 в источник питания

Метод тестирования стабильности передающей цепи: передающая часть заряжена, и параметры тока покоя записаны. Обычно это должно быть 60 мА ± 20 мА (максимальное предельное значение не превышает 100 мА). Если ток не находится в пределах этого диапазона значений, индуктивность катушки должна быть подтверждена, является ли она 5uH,Если текущее отклонение не большое, вы можете внести точные корректировки, регулируя количество витков катушки.

PS: если вы беспокоитесь о высокой температуре после повреждения микросхемы передатчика, вы можете подключить Восстановленный предохранитель в разделе питания в качестве защиты от короткого замыкания. Получайте выходное напряжение постоянного тока:

Требования к конструкции для получения выходного напряжения постоянного тока (T3168): чип T3168-это выход постоянного напряжения, а Выходная характеристика заключается в том, чтобы обеспечить источник питания постоянного напряжения для электрической части. Выходное напряжение может быть отрегулировано через R1, повышают устойчивость для повышения напряжения (эталонное значение: 5V/6,2 K, 12 В/18K). За исключением L1 и C1, другие устройства могут регулировать размер посылка в соответствии с выходной силой тока. C2 и C3 являются фильтрующими конденсаторами. Для стабильности посылка не должна быть ниже 0805.

Получить аккумуляторную батарею выходной цепи:

Требования к конструкции для получения цепи аккумуляторной батареи (XKT-R2): XKT-R2 непосредственно заряжает аккумулятор и другие емкостные нагрузки, судит по выходному напряжению, выходов на установленное напряжение и выходов питания. Он подходит для зарядки устройств хранения энергии с напряжением 4,2 в и более поздних версий. Задняя часть напрямую подключена к батарее. Если вы хотите добавить чип управления зарядкой в задней части, то выходное напряжение чипа XKT-R2 должно быть установлено ниже, чем чип управления зарядкой, В противном случае управление зарядкой будет выключено первым, что приведет к выключению XKT-R2. Переключение повторно. Светодиодный светильник D3 в цепи-это индикатор зарядки. Светильник включен во время зарядки, и он выключен, когда он полностью заряжен. Если D3LED не используется, его нельзя удалить напрямую. Он должен быть заменен на 3V зенеровский диод, в противном случае, контур не будет работать. R1-это точка модификации выходного светового напряжения, сопротивление увеличивается, а напряжение отключения увеличивается, чтобы быть пригодным для различных батарей.

Семь, Расширьте восьмерку цепи, принцип замены конденсаторов

Примечание: Если преследуется самая высокая стабильность, первым выбором являются конденсаторы NPO. NPO конденсаторы используются во всех тестовых образцах, представленных компанией. Многие клиенты частно заменяют NPO конденсаторы с X7R материалов, что привело к много проблем качества в продукции. Ниже приводится объяснение мер предосторожности при замене.

Примечание: В соответствии с требованиями к дизайну компании существуют устройства, которые требуют использования конденсаторов NPO. Настоятельно рекомендуется не заменять их другими материалами. Если вы чувствительны к стоимости, вы можете использовать конденсаторы CBB (Полипропиленовые пленочные конденсаторы) вместо этого. Конденсатор CBB (полипропиленовый пленочный конденсатор): такой же, как конденсатор NPO, это также высокочастотный конденсатор, и эффект использования такой же, как у конденсатор NPO. Разница заключается в том, что NPO-высокочастотный керамический конденсатор, высокая термостойкость, SMD посылка, легко производить. Конденсаторы CBB являются тонкопленочными конденсаторами и не устойчивы к высоким температурам, поэтому они упакованы только с плагинами и должны быть паяны во время производства. Так как конденсаторы CBB являются тонкопленочными органическими материалами и не устойчивы к высоким температурам, время работы паяльной печи не должно быть слишком длинным, или температура пайки во время пайки не должна быть слишком высокой, и время пайки не должно быть долгим, В противном случае штифты конденсатора будут падать внутри и привести к повреждению чипа. (При покупке конденсаторов CBB, потому что существует много разновидностей пленочных материалов, это очень запутанно. Материал должен быть полипропиленовым, а значение D (угол потери) должно быть меньше 10 при измерении на мостике, и исходное значение составляет около 3. ) обратите внимание при замене конденсатор NPO на конденсатор X7R. Поскольку конденсатор X7R имеет большое внутреннее сопротивление и генерирует большое количество тепла, конденсатор X7R не может использоваться, когда выходной ток превышает 300 мА. Поскольку тепловое расширение и сжатие приведет к деформации конденсатора, конденсатор может сломаться из-за теплового расширения и сжатия во время массового производства, что приводит к поломке цепи. Поэтому при выборе X7R посылка должна быть 1206 и выше, и это должна быть плотная посылка. Когда ток относительно большой, несколько конденсаторов можно использовать параллельно для достижения емкости для рассеивания тепла, а Медная Кожа с обеих сторон конденсатора и рядом должна быть расширена и залить медь, хорошая работа по рассеиванию тепла, Чтобы температура конденсатора была эффективно контролирована. Так как конденсаторы X7R являются обычными конденсаторами, существует много видов точности. Поскольку отклонение емкости конденсатора, используемого в беспроводной зарядке, будет иметь большое влияние на цепь, допускается погрешность конденсатор с алюминиевой крышкой, должно быть выбрано с очень высокой точности (допускается погрешность конденсатор NPO-5%) . В противном случае консистенция продукта во время массового производства будет очень плохой, и общая погрешность не может быть выше 10%. Из-за потери внутреннего сопротивления конденсатора X7R Прямая замена материала приведет к повышению тока, а конечное значение не может превышать 100 мА! Девять,

Рабочая предел Рабочая температура: от-55 ℃до + 125 ℃

Температура хранения: максимум 14 ℃

Рабочее напряжение: минимум 18 в

Рабочее напряжение: 3,3 V схема

Максимальный выходной ток привода: 1000 мА
