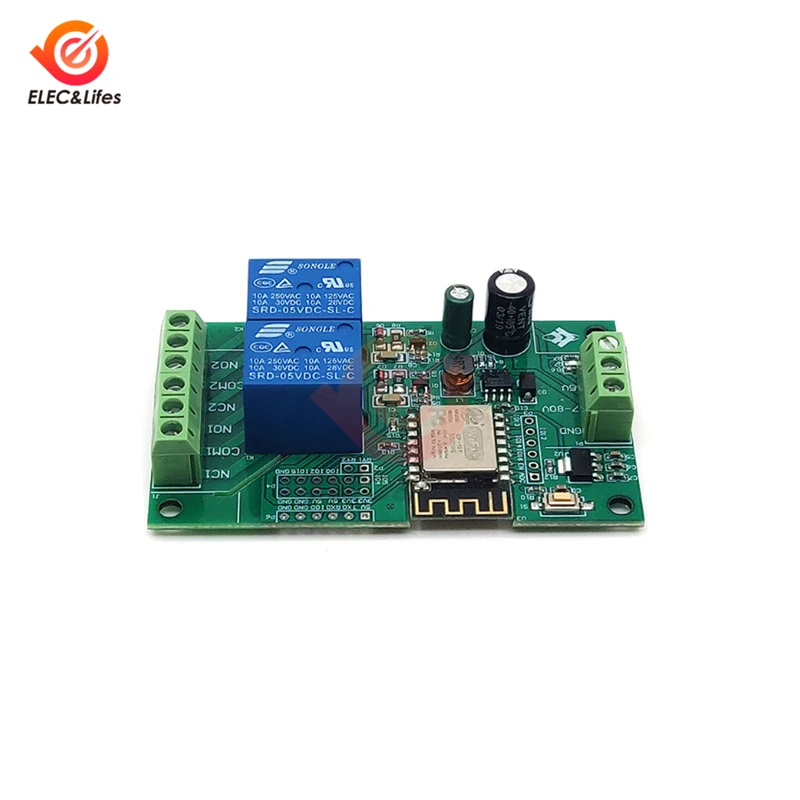

1. Встроенный зрелый и стабильный ESP-12F Wi-Fi модуль, большая емкость 4 м байтовая вспышка;
2. Порт ввода/вывода модуля Wi-Fi и порт загрузки программы UART являются светодиодами для облегчения вторичного развития;
3. Встроенный WIFI модуль RST Кнопка сброса;
4. ESP-12F поддерживает использование для ECLIPSE/ARDUINO IDE и других инструментов разработки и предоставляет справочные программы в среде разработки ARDUINO;
5. Встроенные реле 2 5 В, выходной сигнал переключателя, подходит для контроля рабочего напряжения переменного тока
Нагрузка в пределах 250 В/dc30в;
6. Встроенный индикатор питания, 1 программируемый светодиодный индикатор и индикатор реле.

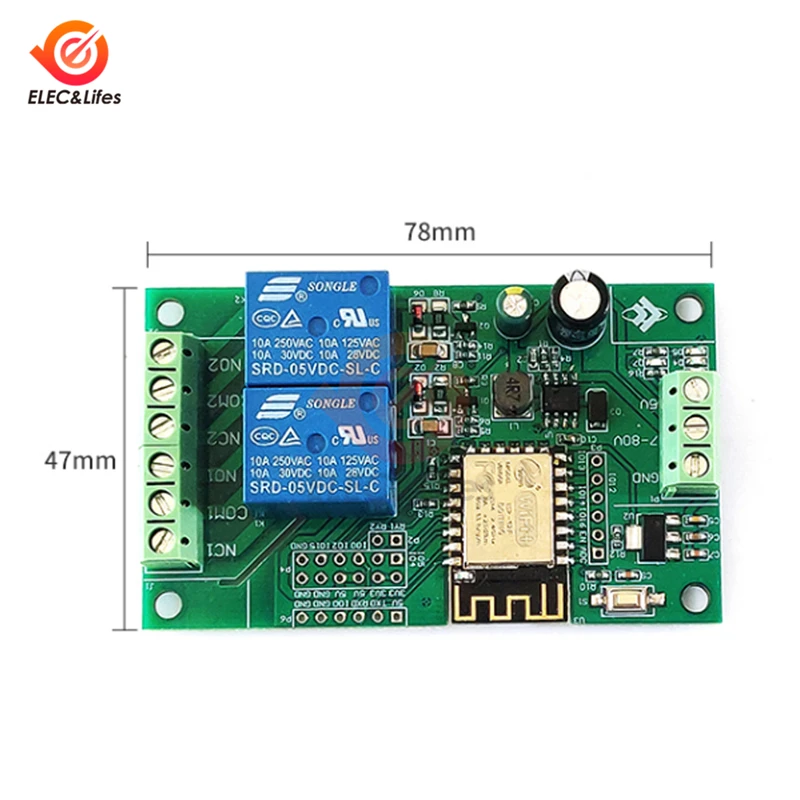

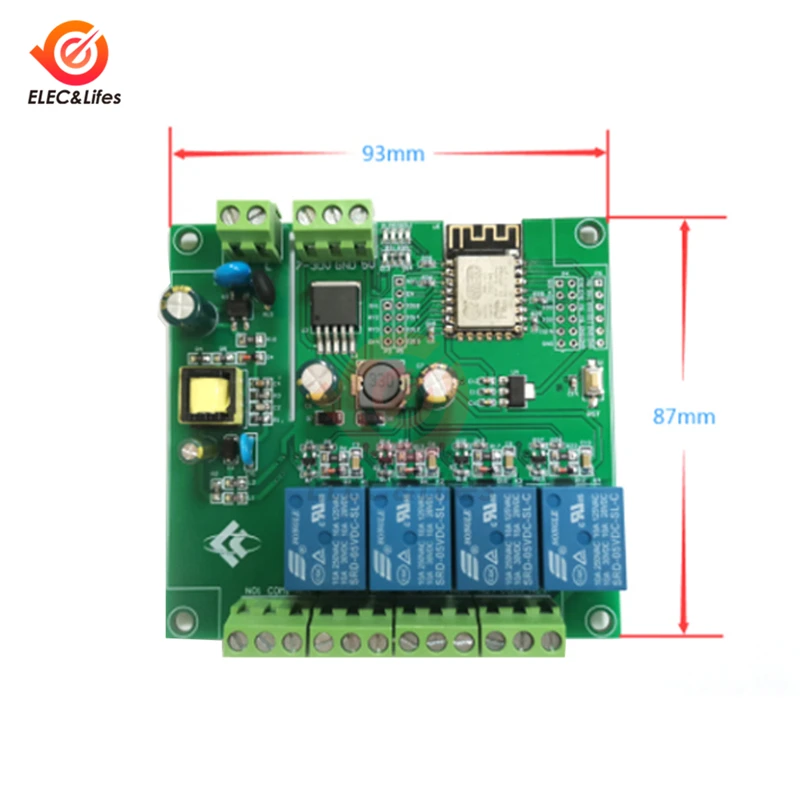

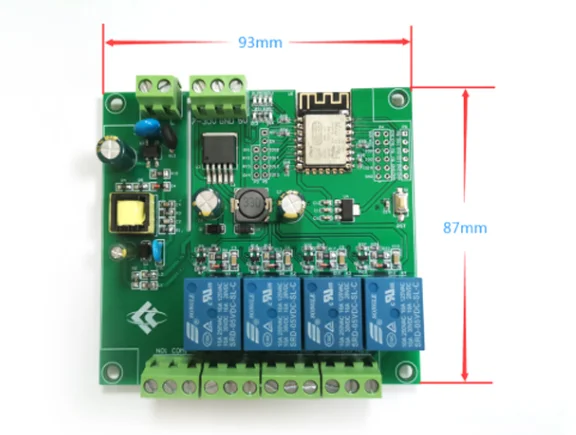

Размер продукта:

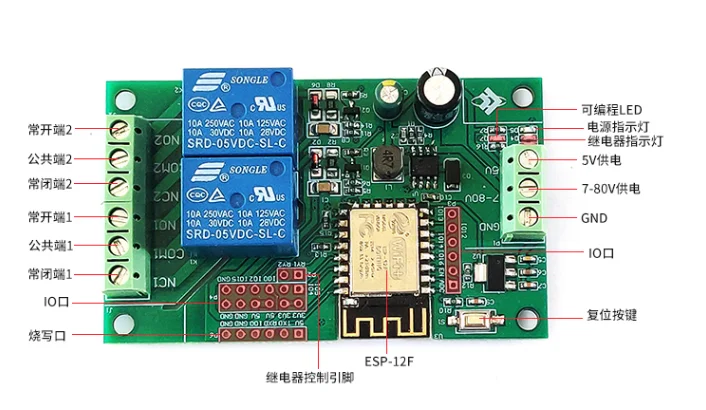

Порт горения:
ESP8266's GND, RX, TX, 5 В соответственно подключены к GND, TX, RX, 5 в внешнего модуля последовательного порта TTL. IO0 должен быть подключен к GND при загрузке, а затем отключите соединение между IO0 и GND после завершения загрузки;

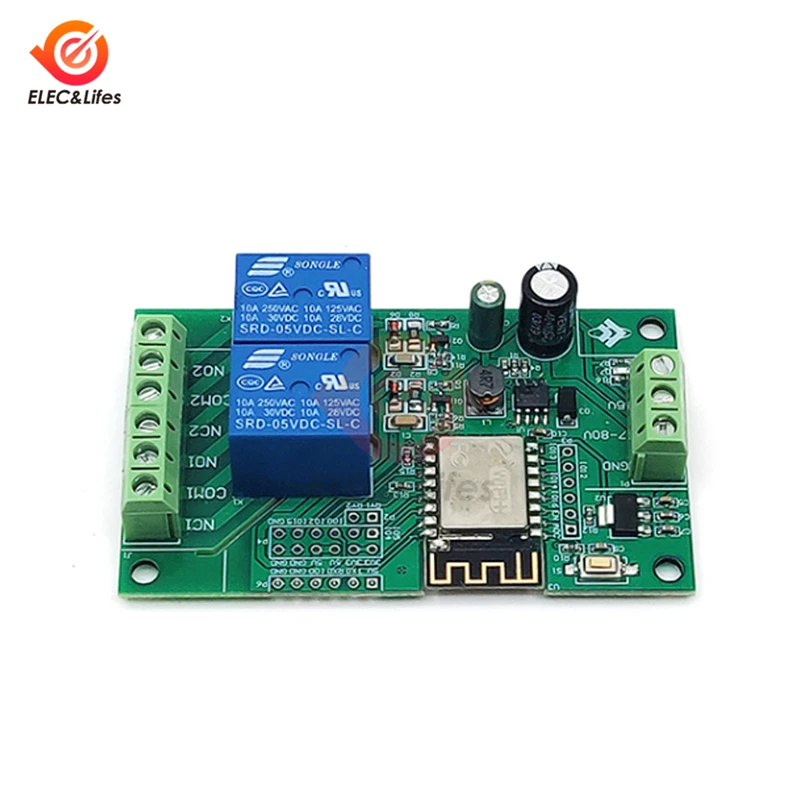

Релейный выход:
NC: нормально закрытый, реле коротко соединено с COM до его закрытия, и оно приостановлено после закрытия;
COM: открытый конец;
НЕТ: обычно открытый конец, реле приостановлено до закрытия, и коротко до COM после закрытия.

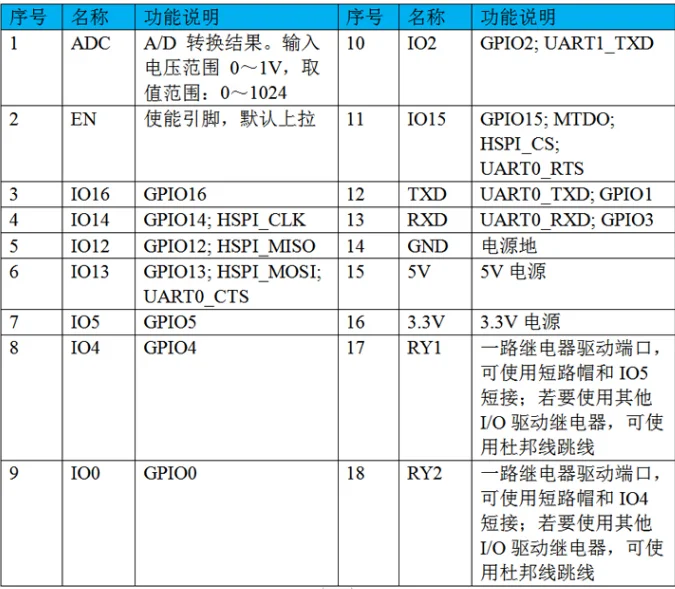

Введение свинцового порта GPIO
Для разработки среды ARDUINO
ESP8266 поддерживает такие инструменты разработки, как ECLIPSE/для ARDUINO IDE. Он относительно прост в использовании для ARDUINO. Ниже показано, как создать среду для разработки ARDUINO:
1. Установка для ARDUINO IDE 1.8.9 или последней версии;

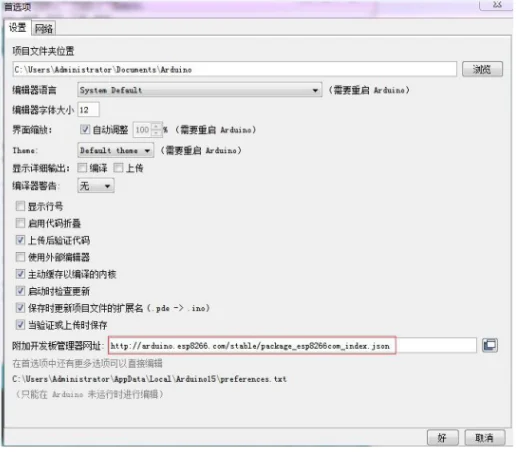

2. Откройте для ARDUINO IDE, нажмите на файл-предпочтения в строке меню, введите предпочтения и нажмите, чтобы добавить url-адрес в «дополнительный url-адрес менеджера по развитию»:
Http://arduino.esp8266.com/stable/package_esp8266com_index.json,

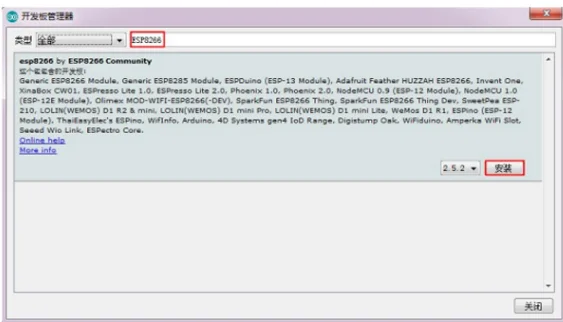

3. Нажмите инструменты-макетная плата-менеджер макетной платы в строке меню, а затем найдите «ESP8266» для установки для поддержки ARDUINO посылка 2.5.2 или Последняя версия ESP8266
Примечание: поскольку url-адрес загрузки находится в зарубежной стране, скорость доступа относительно медленная, и могут возникнуть ошибки при загрузке. Просто попробуйте еще несколько раз, когда сеть хорошая.
Загрузка программы
1. Используйте перемычку/кабель DuPont для подключения контактов IO0 и GND, подготовьте модуль последовательного порта TTL (например: FT232) для подключения к компьютеру USB, модуль последовательного порта и плата разработки подключены следующим образом:
2. Нажмите инструменты в строке меню-панель разработки, выберите панель разработки в качестве ESPINO (модуль ESP-12)
3. Откройте программу для загрузки, нажмите на инструмент в строке меню, чтобы выбрать правильный номер порта

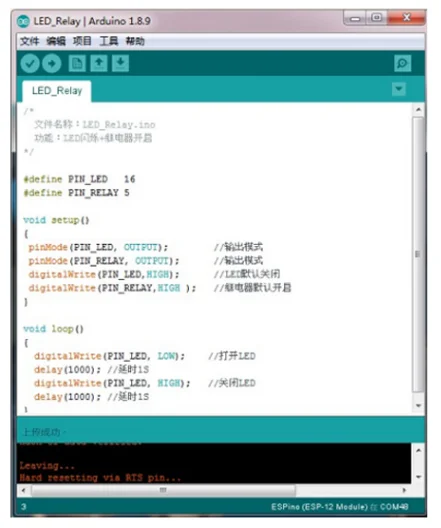

4. После нажатия кнопки «загрузить», программа будет автоматически скомпилирована и загружена на макетную плату, следующим образом:
5. Наконец, отключите соединение IO0 и GND, включите питание на плате разработки снова или нажмите кнопку reset для запуска программы.
