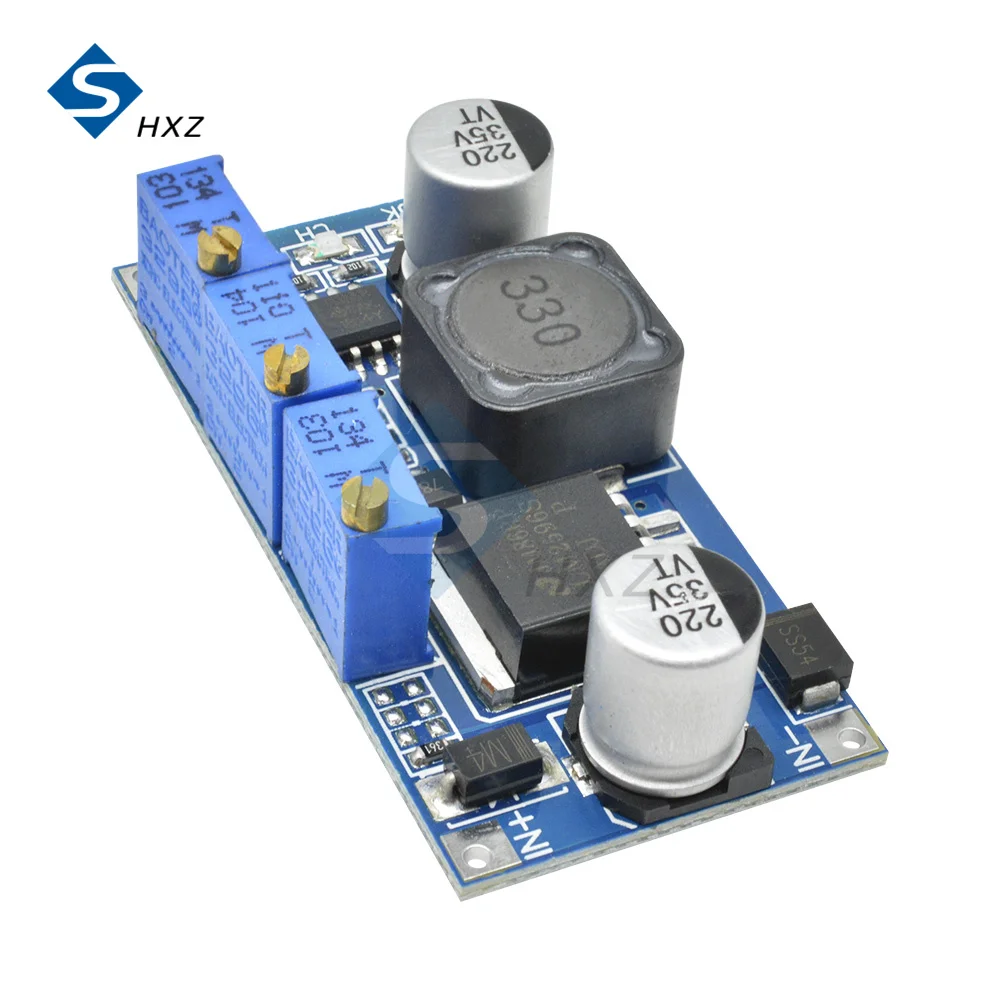

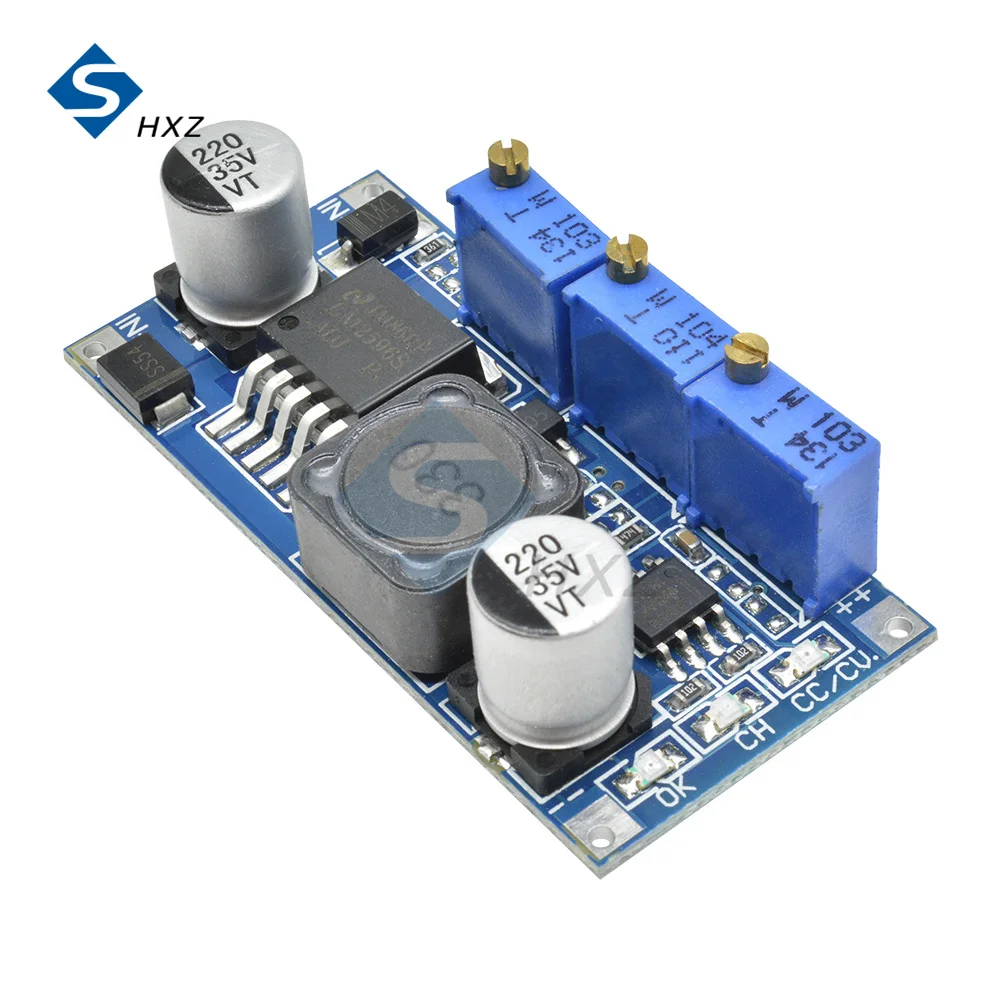

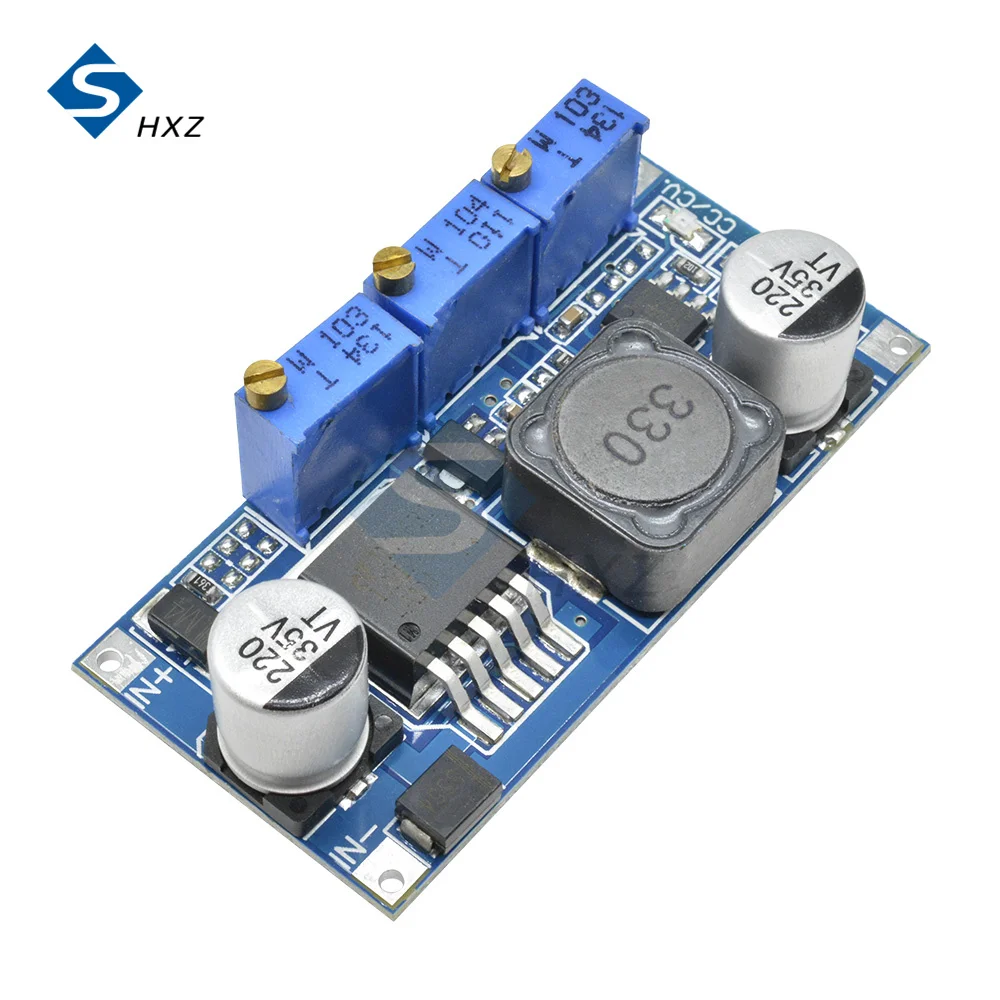

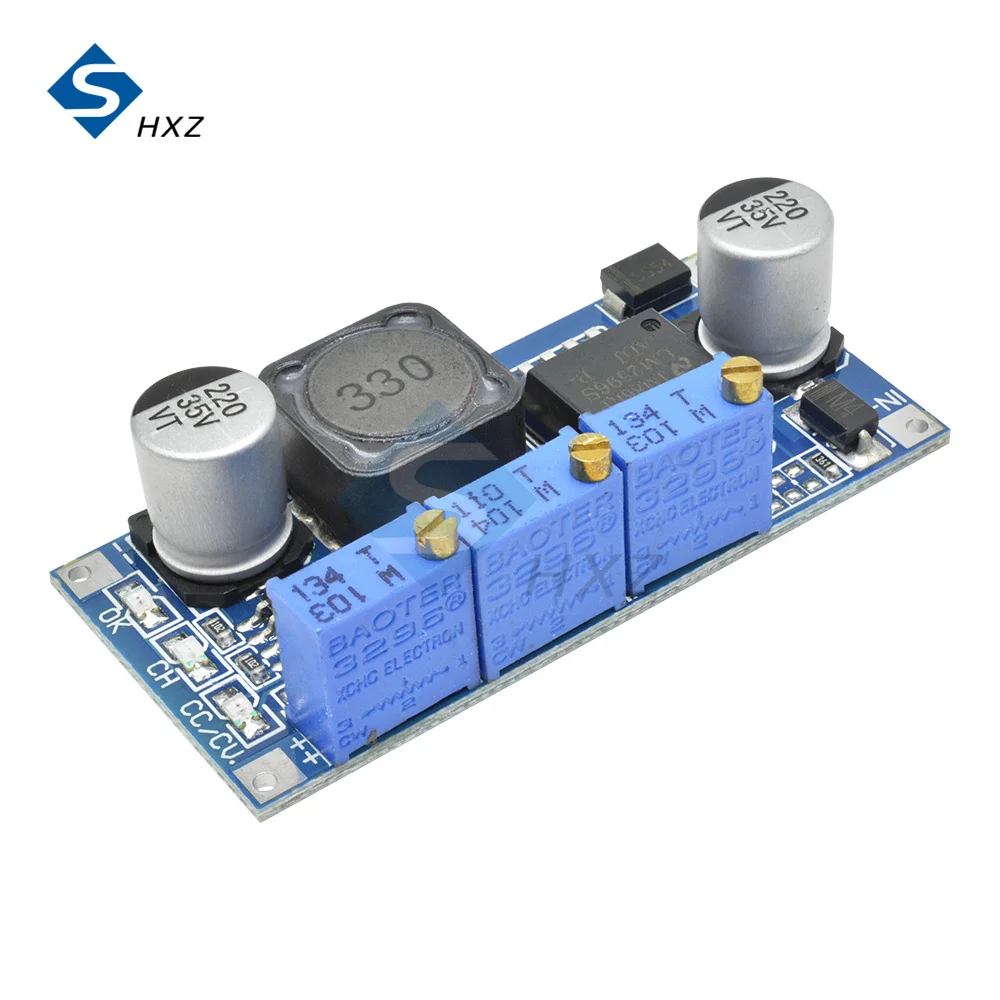

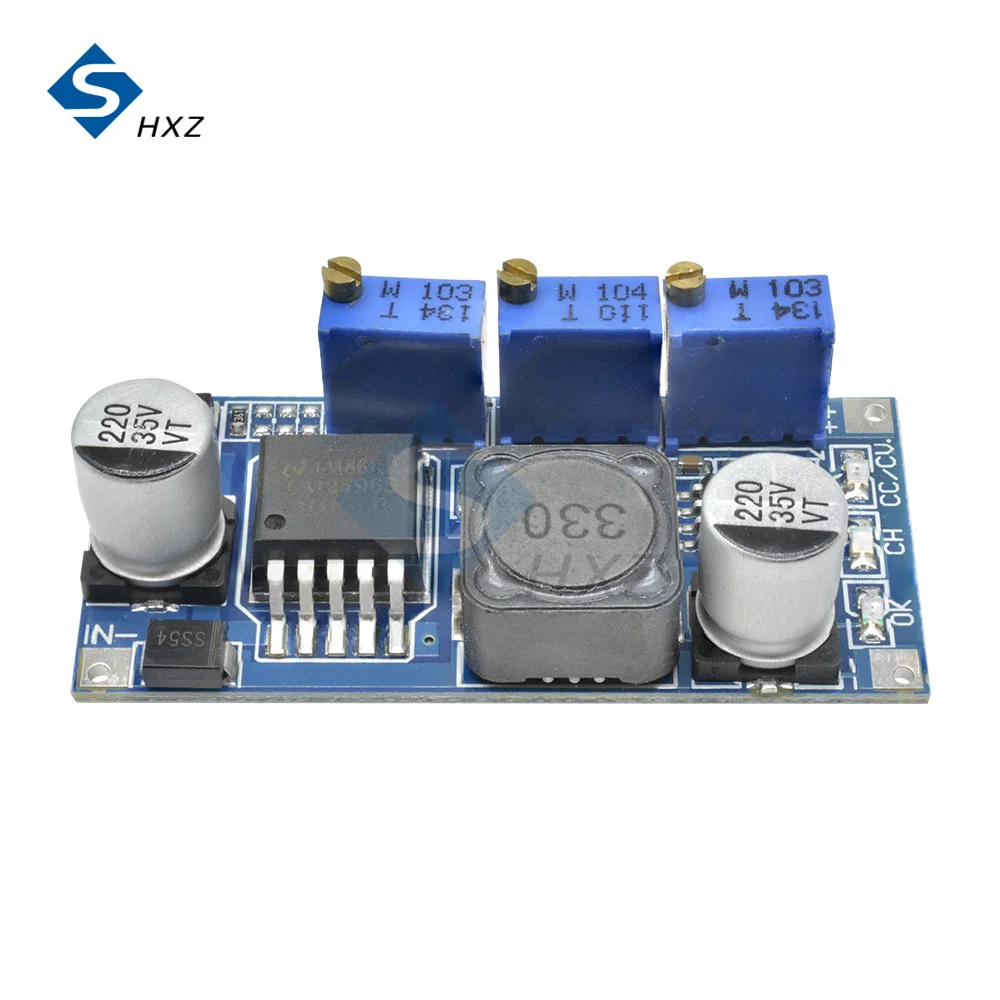

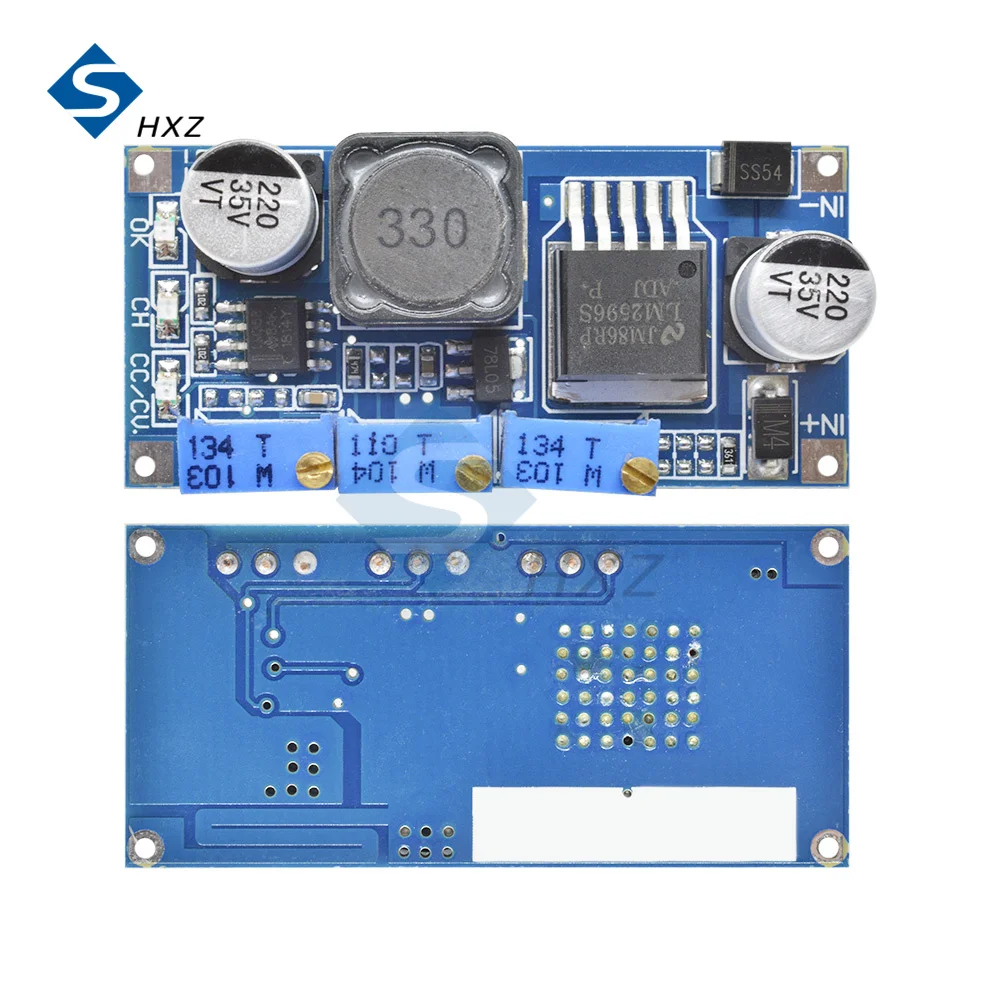

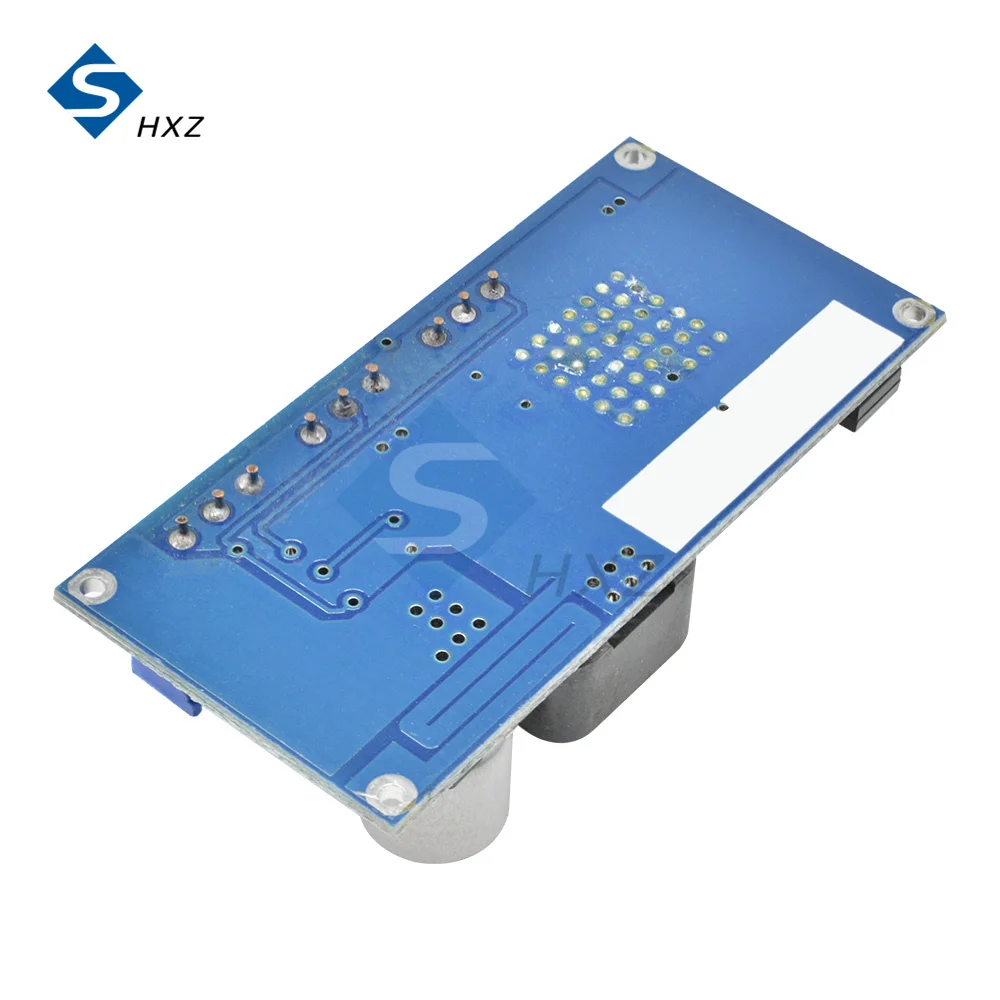

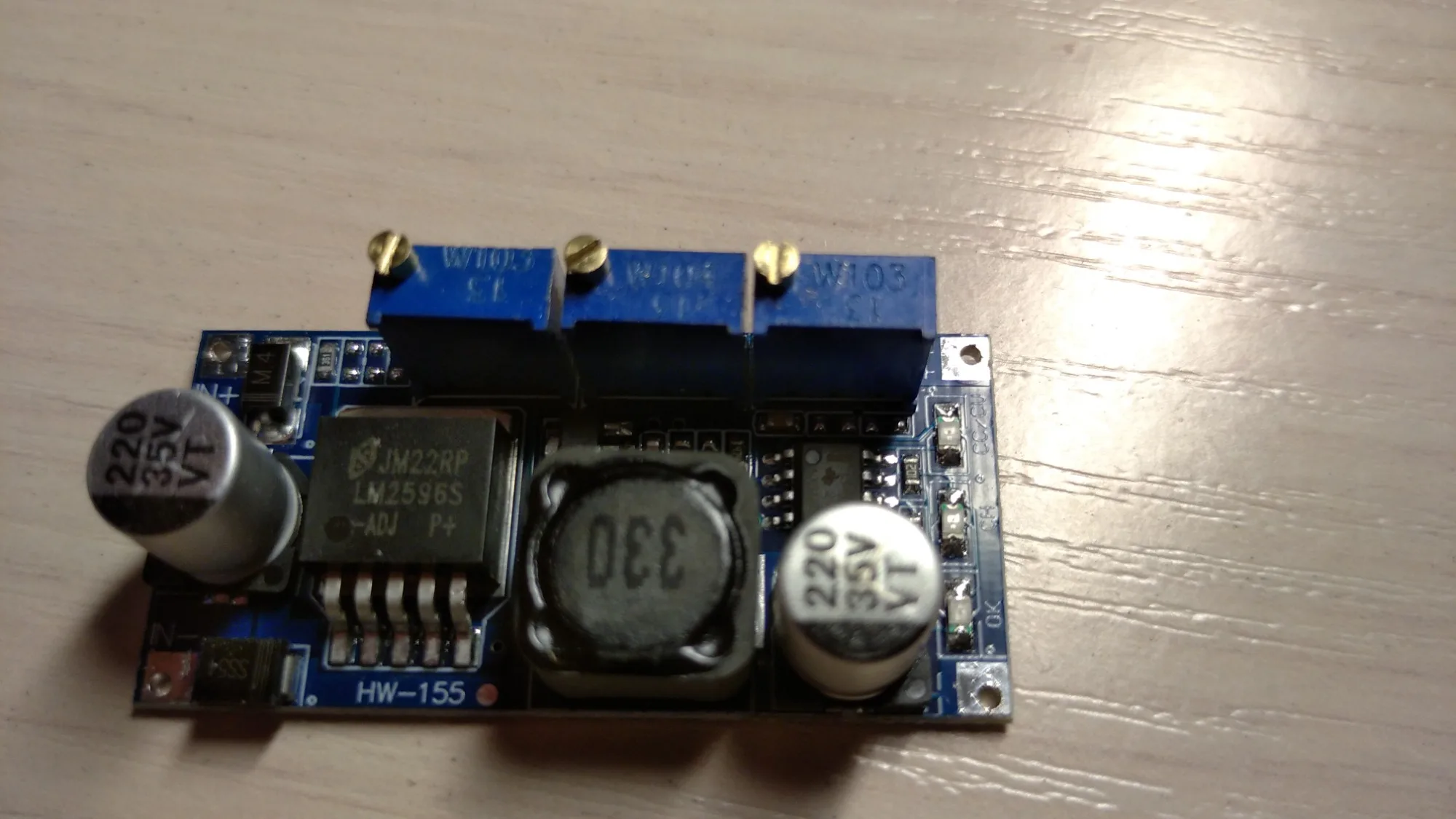

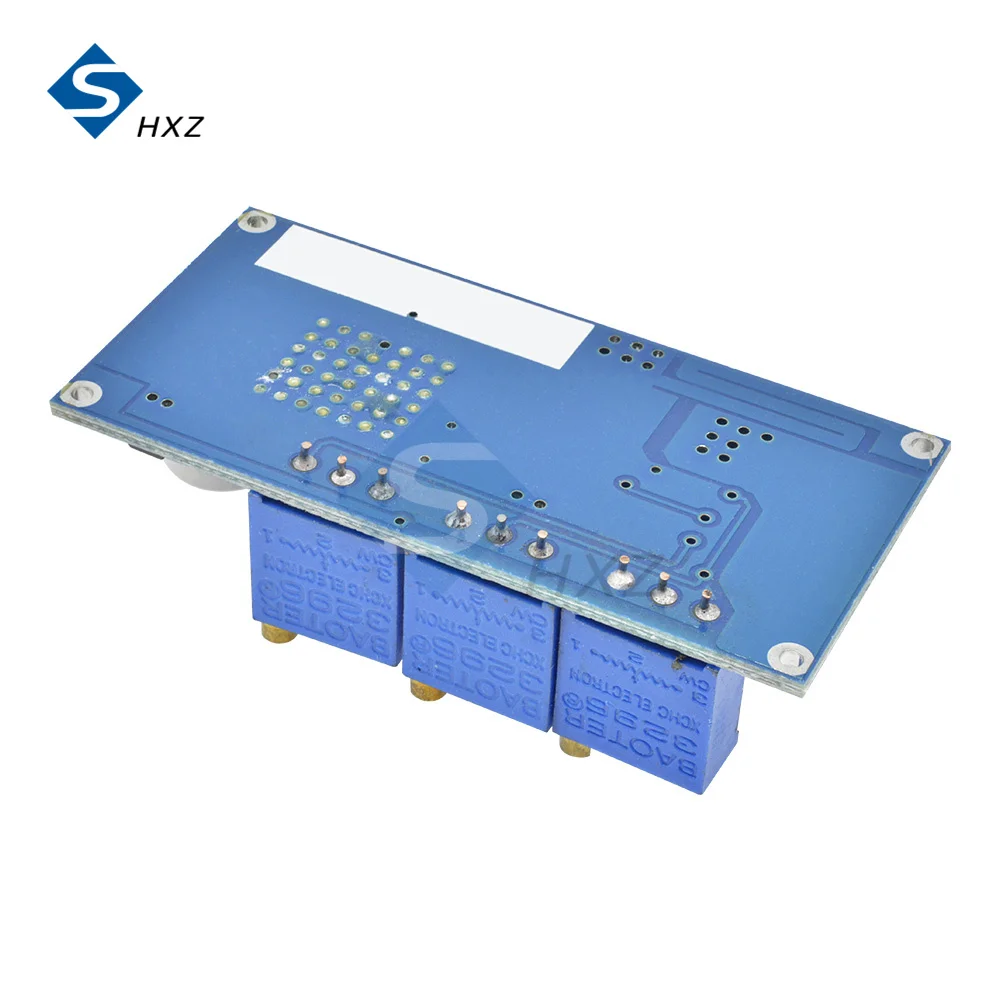

DC-DC CC CV LM2596 2596 понижающий Регулируемый Модуль питания зарядная плата конвертер светодиодный драйвер

DC-DC CC CV LM2596 2596 понижающий Регулируемый Модуль питания плата для зарядки конвертер светодиодный драйвер

Параметры продукта:

1. Характер модуля: неизолированный понижающий модуль

2. Режим выпрямления: несинхронное выпрямление

3. Входное напряжение: DC7V-35V

4. Выходное напряжение: DC1.25V-30V

5. Выходной ток: максимальный 3A (регулируемый)

6. Эффективность преобразования: 92% (максимум)

Инструкции по использованию:

Этот модуль является регулируемым понижающим модулем, и выходное напряжение может быть изменено путем регулировки потенциометра напряжения. Разница в входном и выходном напряжении составляет 2 В. IN- (входной отрицательный), IN + (входной положительный), OUT- (выходной отрицательный) и OUT + (выходной положительный), отмеченный на модуле, должны быть подключены правильно, В противном случае модуль может быть поврежден.

1. Как использовать зарядку аккумулятора:

①Определить напряжение поплавка и зарядный ток аккумулятора, который вам нужен, и входное напряжение модуля;

②Настройка потенциометра постоянного напряжения для регулировки выходного напряжения до 5 В;

③ Используйте мультиметр для измерения выходного короткого замыкания на уровне тока 10 А и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки:

④The доставки по умолчанию зарядки лампа сигнала поворота источника питания 0,1 раз выше, чем в зарядный ток никель-металл-(постоянный ток). Если вам нужно настроить, пожалуйста, Отрегулируйте потенциометр тока лампы поворота; (как правило, нет необходимости регулировать)

⑤Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;

Connect Подключите аккумулятор и попробуйте зарядить.

(Шаги 1, 2, 3, 4 и 5 предназначены для ввода модуля для подключения к источнику питания, а выход не подключается к батарее без нагрузки)

2. Как использовать светодиодный привод постоянного тока:

①Определить рабочий ток и максимальное рабочее напряжение, которое вам нужно, чтобы управлять светодиодный;

②Настройка потенциометра постоянного напряжения для регулировки выходного напряжения до 5 В.

③ Используйте мультиметр для измерения выходного короткого замыкания на уровне тока 10 А и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг предварительно определенного светодиодный рабочего тока;

④Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло рабочего напряжения светодиодный;

⑤Подключите светодиодный индикатор и проверьте устройство.

(Шаги 1, 2, 3 и 4 предназначены для ввода модуля для подключения к источнику питания, а выход без нагрузки без светодиодный индикатор)

Примечание:

1. Положительные и отрицательные полюсы входных и выходных терминалов не могут быть изменены, в противном случае модуль будет поврежден;

2. Это понижающий модуль, входное напряжение должно быть выше, чем выходное напряжение, и оно не может быть увеличено;

3. Эффективность преобразования зависит от разницы напряжения и тока входного и выходного напряжения;

4. Выходной ток больше 2,5a или выходная мощность больше 10 Вт, и долгое время работы, пожалуйста, усиливайте тепловыделение.
