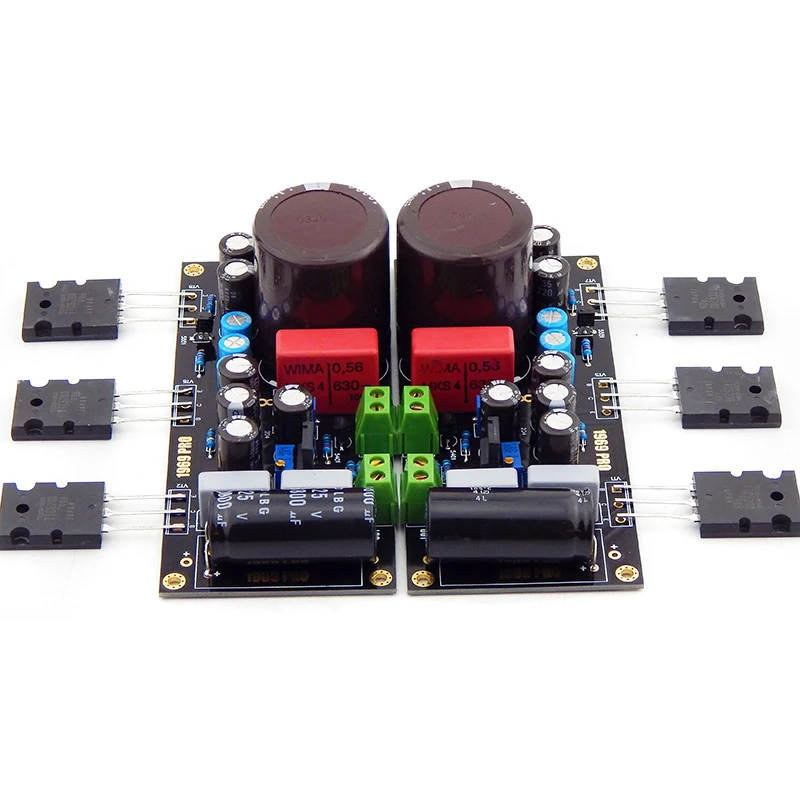

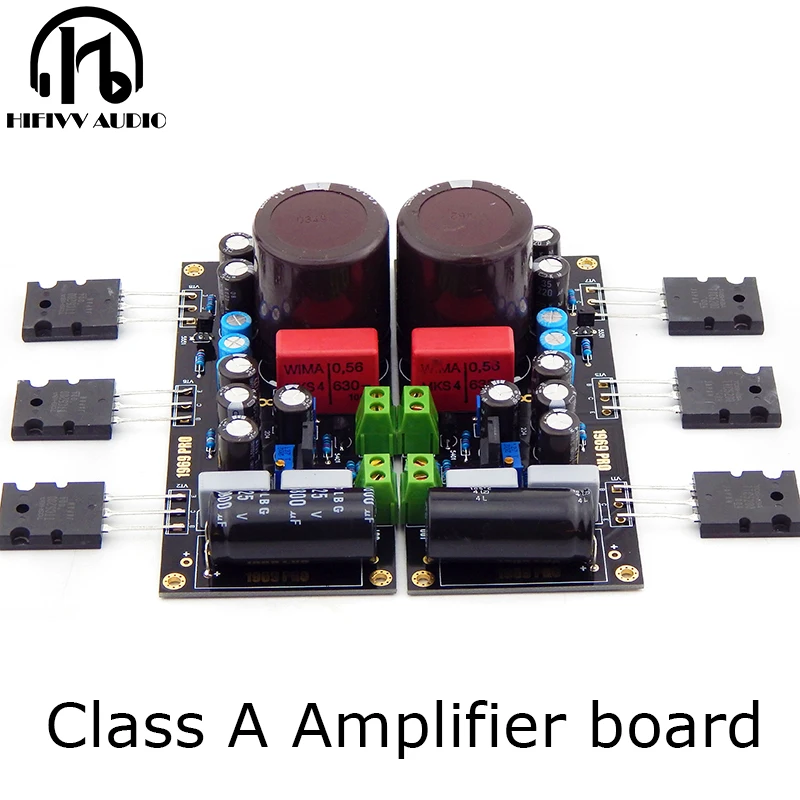

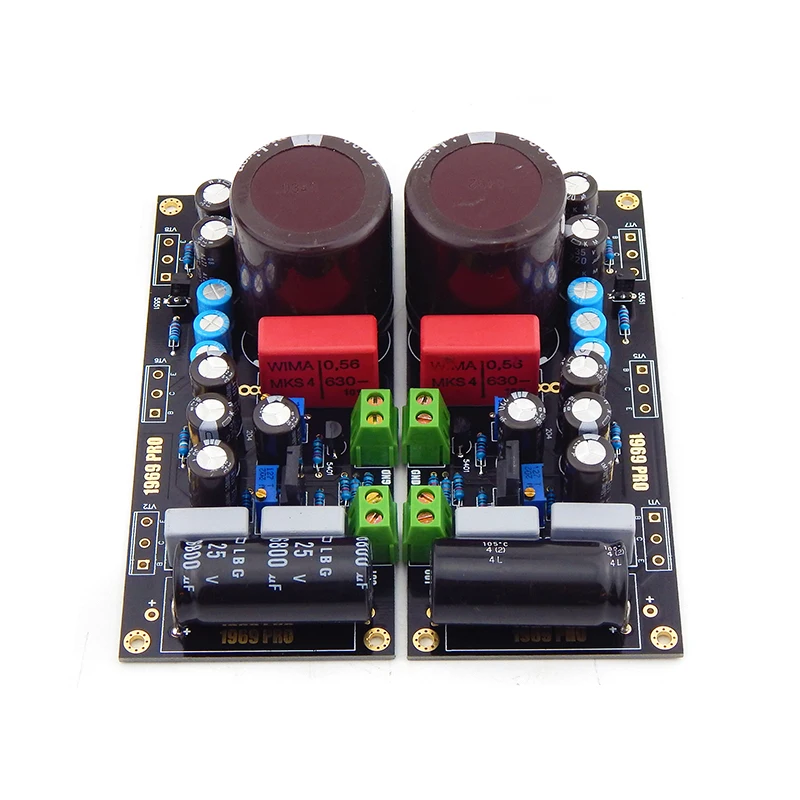

Плата усилителя Audio Home класса A HD 1969, Классическая схема усилителя, источник питания Toshiba TTC5200, большая мощность, триодовая трубка

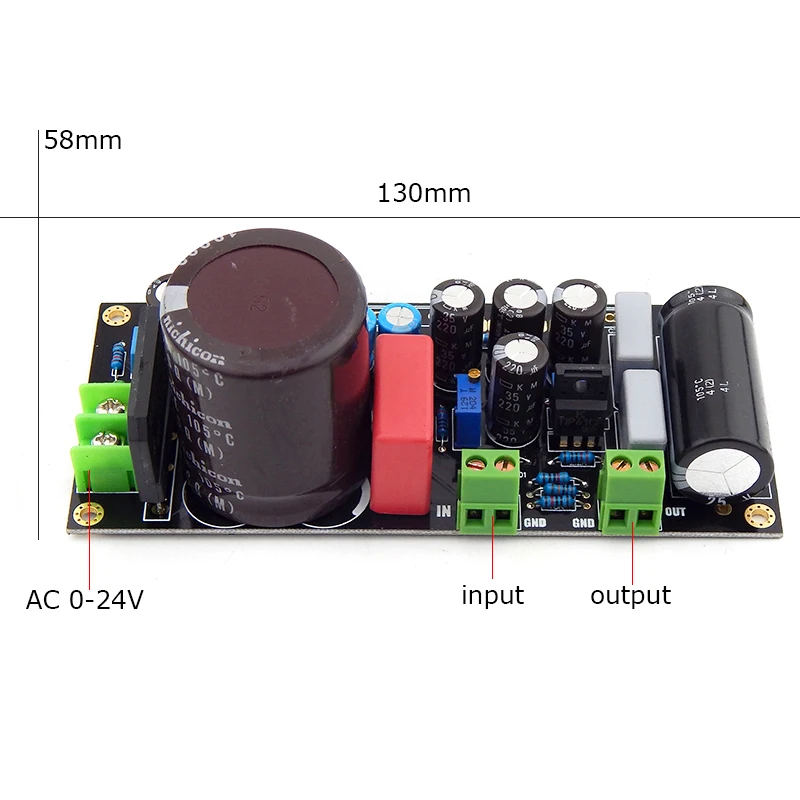

Размер печатной платы: 62 мм × 129 мм

Входное напряжение: переменный ток 18-0-18в в переменный ток 28-0-28в

Купить алюминиевый чехол нажмите на картинку

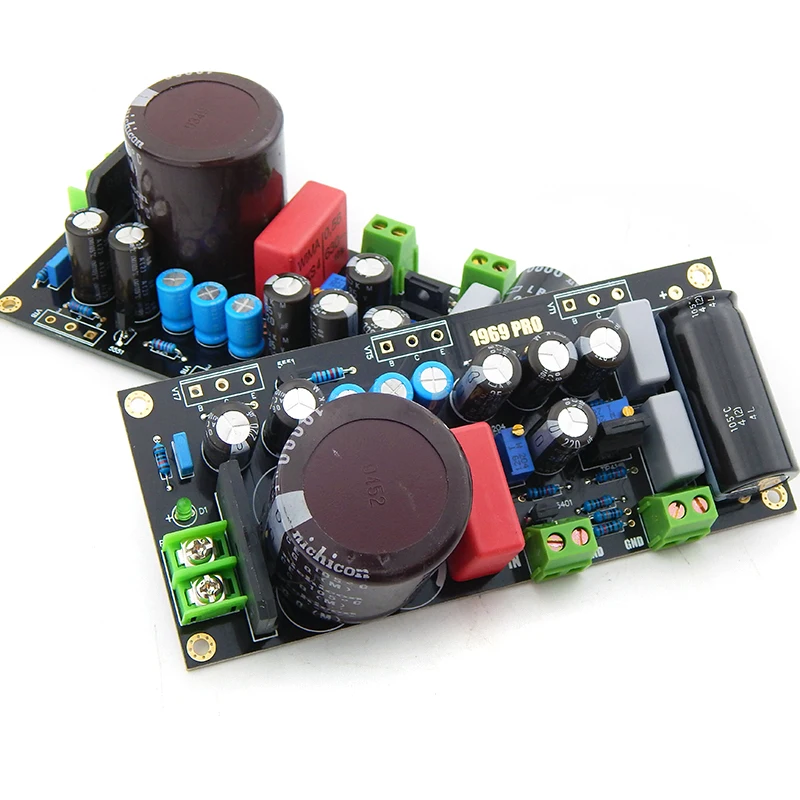

HD1969В 2018 году новая схема и сверхмощный выбор компонентов, может быть пьян стоит сделать 1969 усилитель! Для продвижения, комплект пакет экспресс. Печатная плата является двусторонней иммерсионной Золотой пластиной

Основной выходной компонент платы 46-это 2 новых черных аудиовыходных конденсатора Siemens. Эта позиция очень важна. Вы не можете использовать разборку. Если вы обнаружите дефектный продукт, динамик будет иметь большой шанс быть поврежденным. Большой конденсатор для оригинальной платы, разборный японский конденсатор Nikon 18000 мкФ 35 в, соединительный конденсатор WIMA самые отличные конденсаторы серии MKP10, потому что серия MKP10 очень дорогая, для стоимости внутри также используйте оригинальную доску для разборки, гораздо более прозрачную, чем серия MKS4. Другие-совершенно новые компоненты,

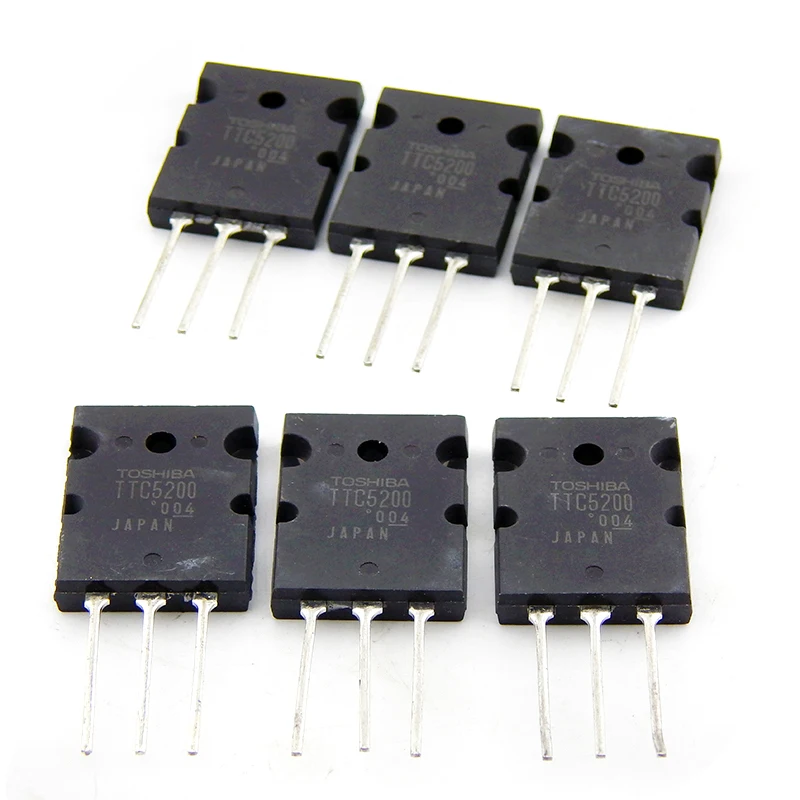

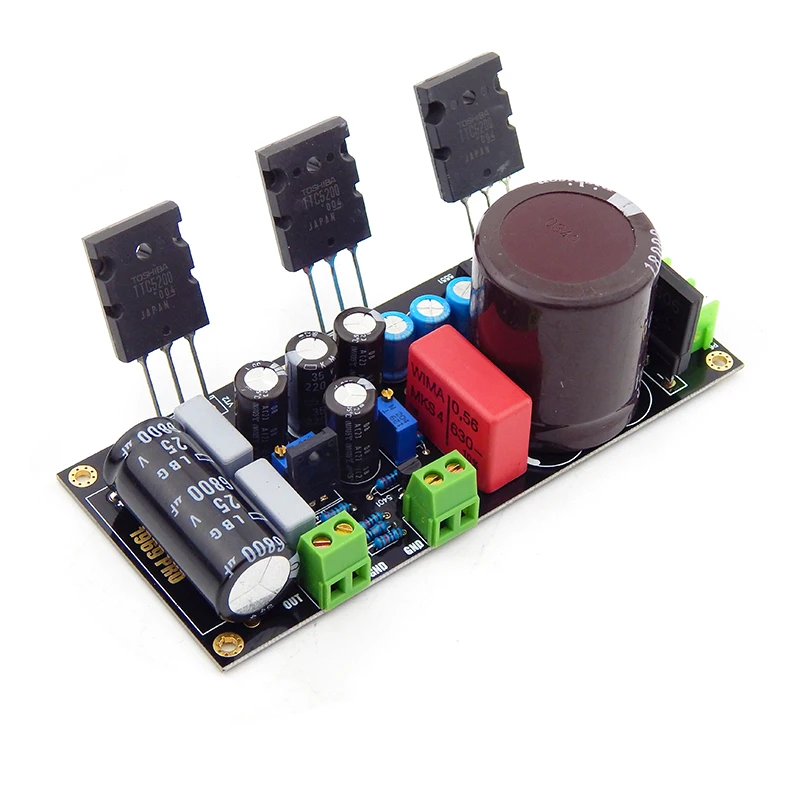

Общий hd696качество звука распознается всеми, единственный минус всего 10-13 Вт, вождение большого динамика немного трудно, эта версия Использует привод Toshiba 15A 2SC5200, схема оптимизирована, выходная мощность и ток значительно улучшены, выходная мощность может быть увеличена до 25 Вт класса А Статус

1 принять 6-трубки схемы, в том числе 2 трубки электронный буфер фильтр может избежать воздействия звук рога в тех случаях, когда включение и выключение. Это очень хорошая защита для динамика. 4-трубчатая доска абсолютно шокирующие и может привести к повреждению динамик в течение длительного времени.

2, используя 4-трубки HD1969, при нормальных обстоятельствах, минимальный 30000 мкФ конденсатор с алюминиевой крышкой на канал едва может гарантировать отсутствие шума, потому что переменного тока пульсации очень велик, до тех пор, пока 6-трубки версия может быть с фильтром с помощью конденсатор с алюминиевой крышкой, 4700 мкФ или больше. Он очень тихий, детали, уровень, фон лучше, (например, режим электронной фильтрации Дарлингтона, увеличение 1000, база подключена к конденсатору 220U, эффект фильтрации эквивалентен эффекту фильтрации 220000 микро-передатчиков (220х1000), Таким образом, эффект и стоимость 6 Трубок гораздо лучше, чем 4 трубки.

3 оригиналы очень хорошо сочетаются. Toshiba 5200 аудио трубка, Nikon 18000U конденсатор высокий ток мост стек Германии MKP10 серии Расширенный конденсатор с низкой потерей, Siemens выходной конденсатор, Япония Panasonic gold FC электролиз, Тайвань изогнутый медный ножной 1% прецизионный резистор и т. Д.

Размер печатной платы: 127MMX48MM

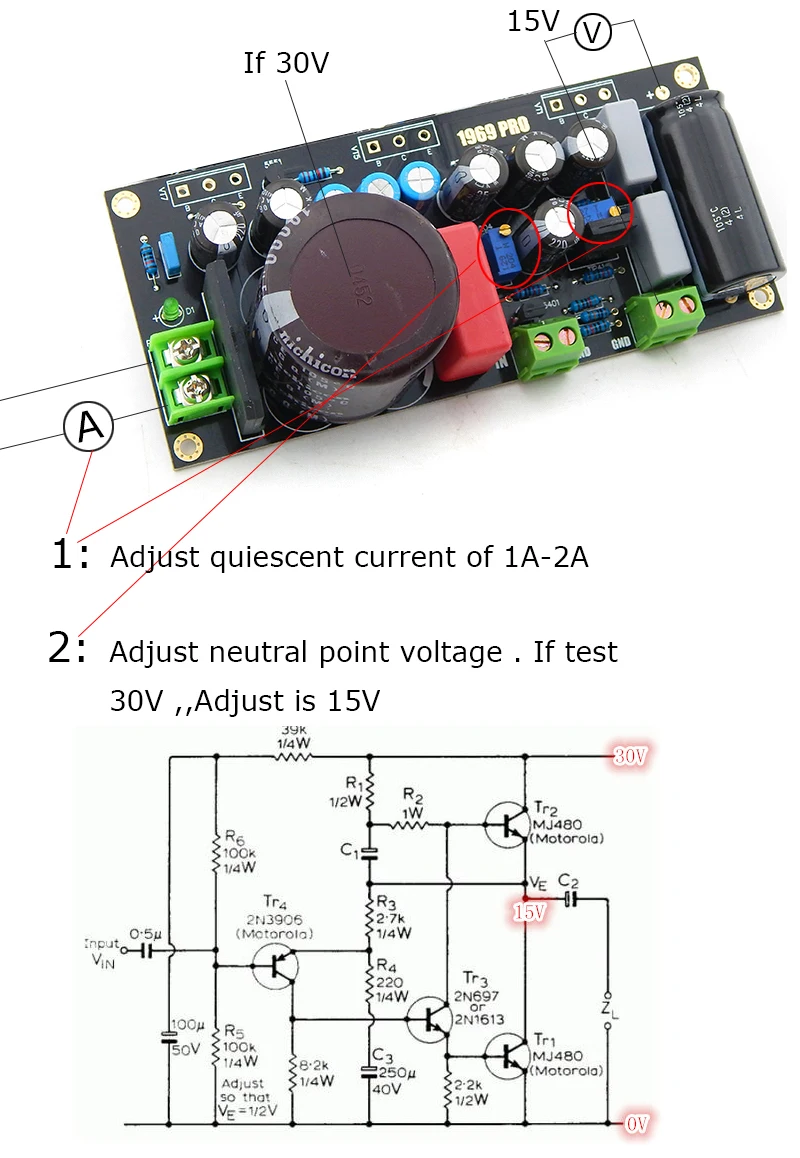

Использование и испытаний:
