Вольтметр-амперметр, измеритель переменного тока 40-300 в 80-300 в 0-а

Внимание:

Счетчик может использоваться только для измерения электричества в городе переменного тока 50 Гц/60 Гц, он будет уничтожен при использовании для измерения квадратной волны, выхода инвертора или коррекции синусоидальной волны

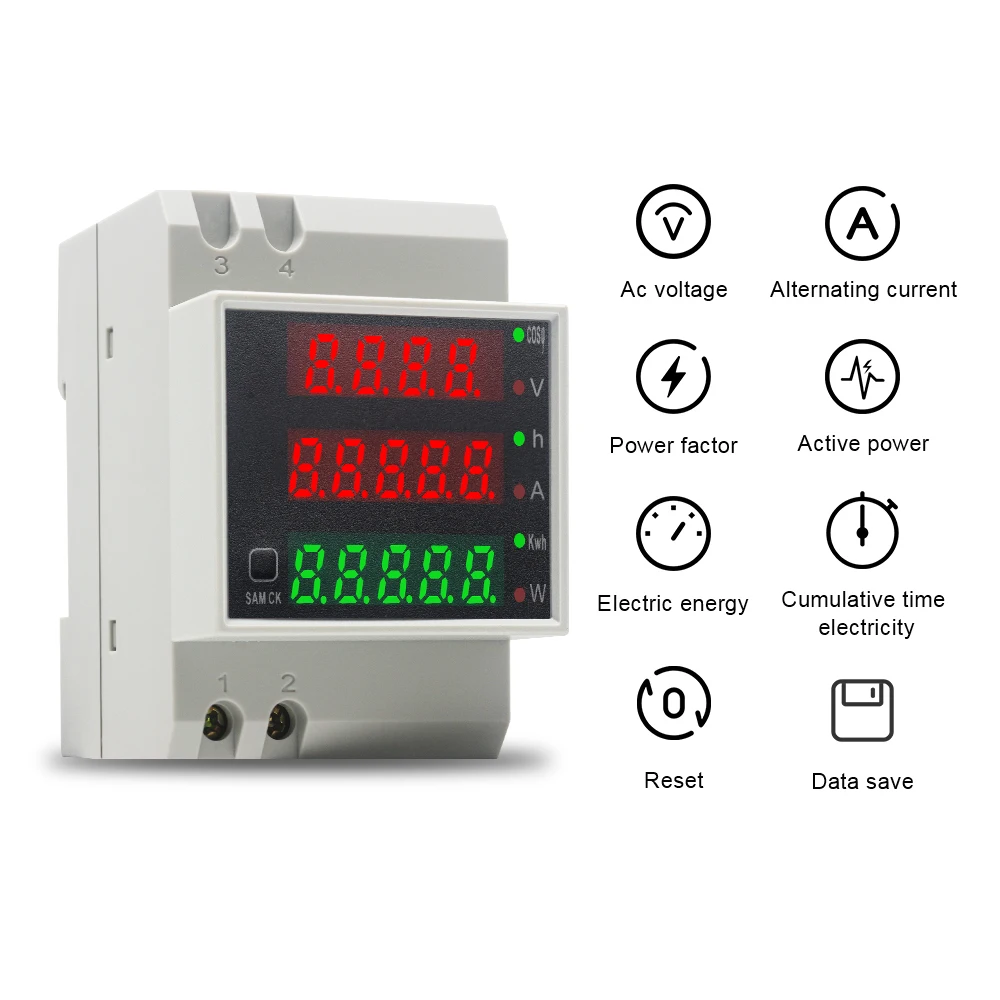

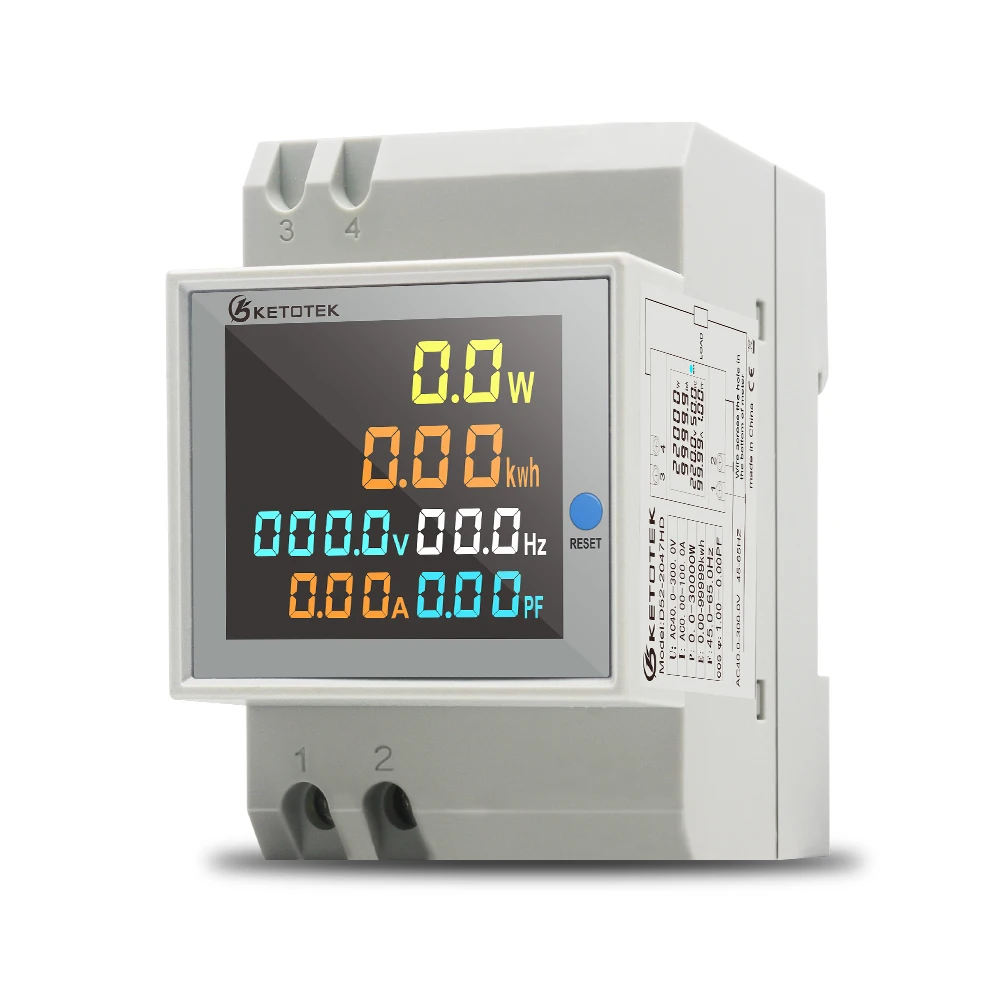

D52-2047 din-рейку Многофункциональный цифровой измеритель может измерять напряжение переменного тока, переменный ток, коэффициент мощности, активная мощность, электрическую энергию и электрическую энергию кумулятивного времени.

Технические индикаторы

1. Точность:1% ± 2 слова

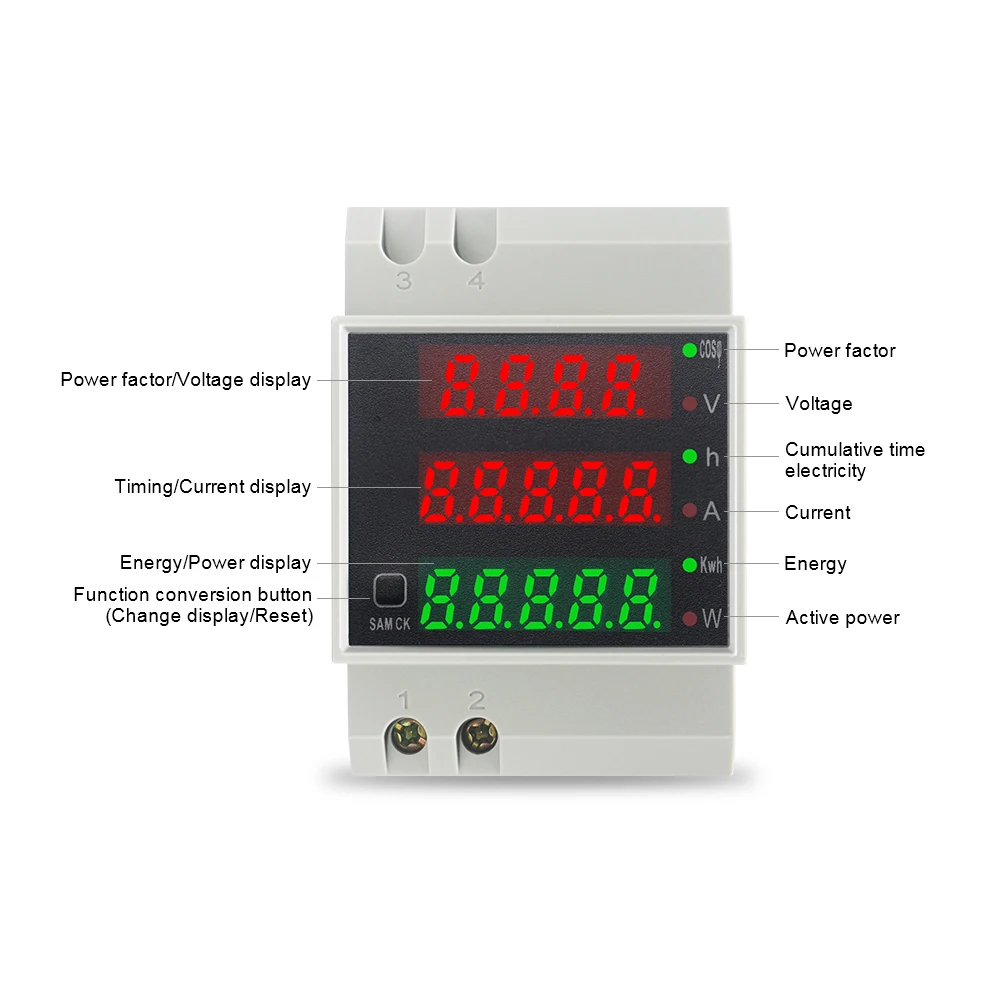

2. Режим отображения:AC напряжение и коэффициент мощности используют четыре красных светодиода 0,31 дюйма

Переменного тока и электрической энергии накопительного времени использования пять красных светодиода 0,31 дюйма

Активной мощности, электроэнергия использовать пять зеленый светодиод 0,31 дюйма

3. Диапазон:Переменный ток 80-300 в,Переменный ток 0,0-100.0A

Точность: 0,01a

Активная мощность: 0,0-30000W

Электрическая Энергия: 0,000-99999kwh

Электрическая энергия кумулятивного времени: 0,00-999,59 ч

Коэффициент мощности: 1,000-0,000

4. Скорость:2 раза в секунду

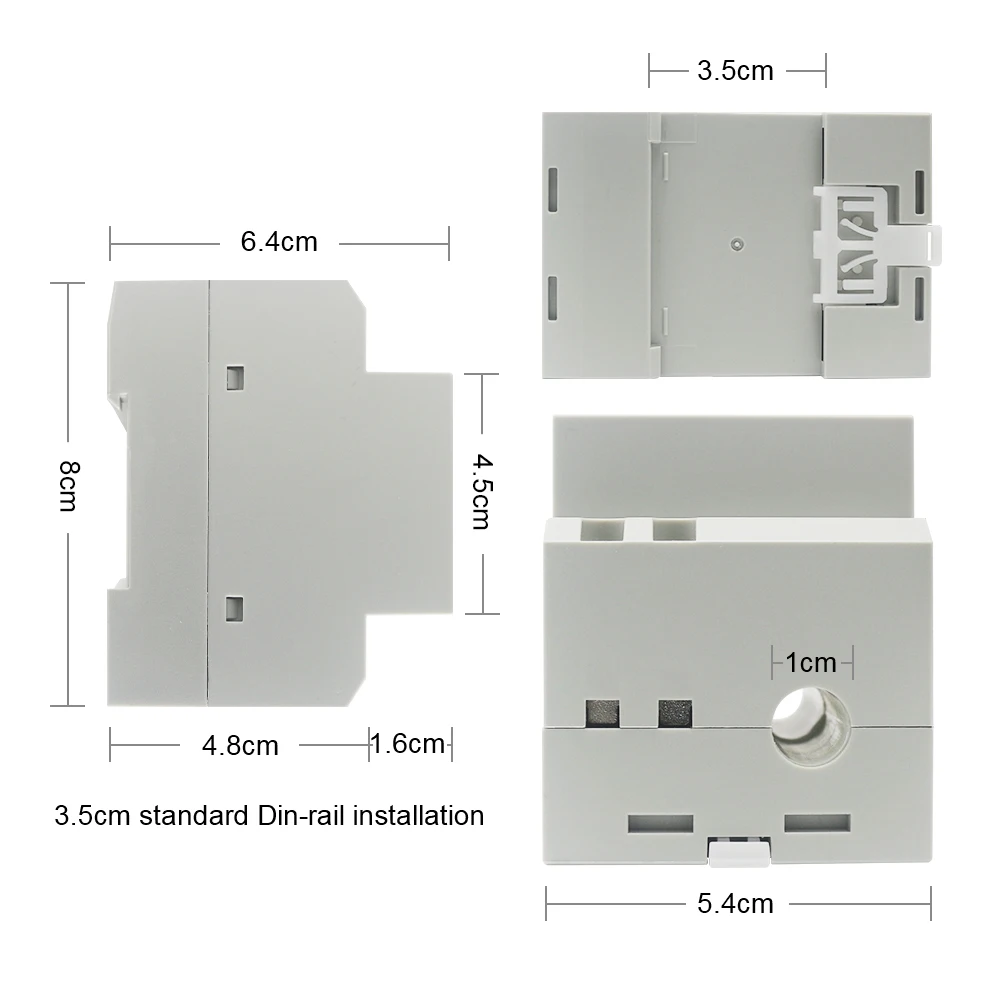

5. Размер:54*80*64 мм

6. Установка:Din-рейка

Способ применения

1. Подключите измерительное напряжение к терминалу 1 и 2.

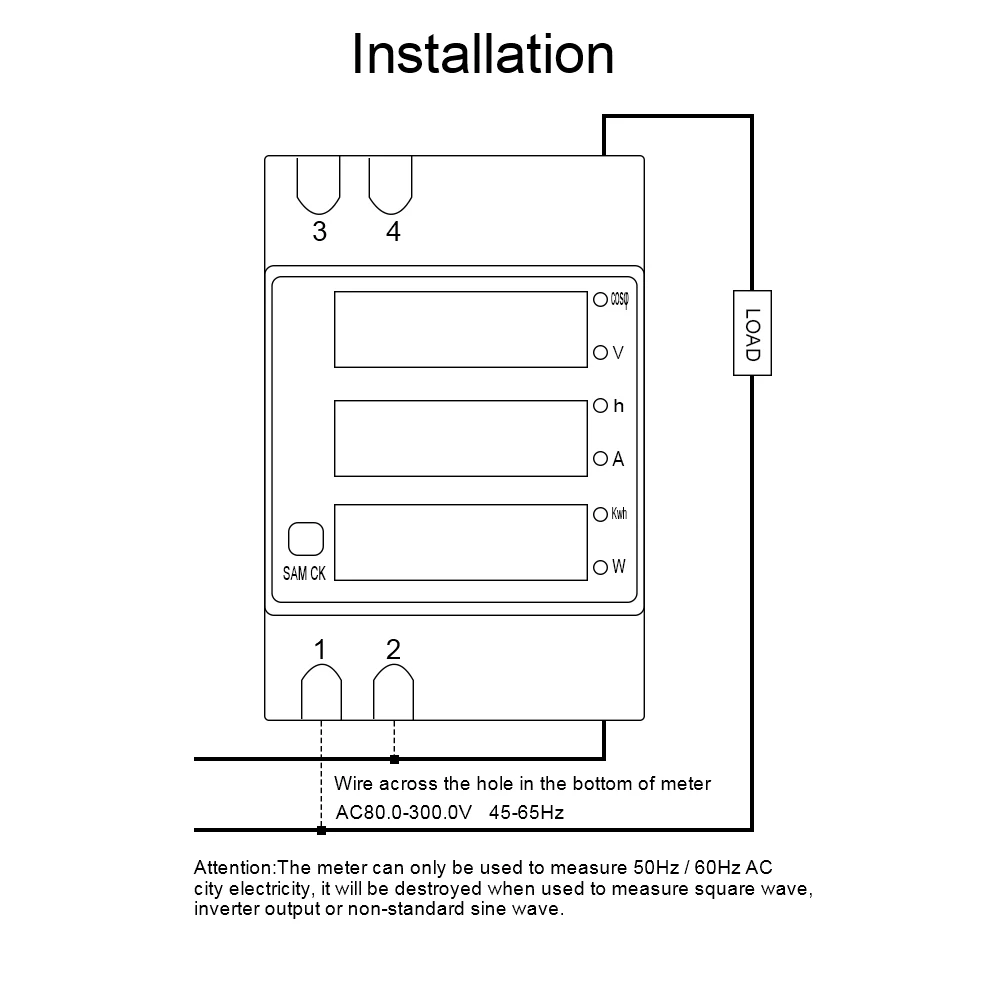

2. Соединения счетчика с трансформатором внутреннего тока как диаграмма 1. Сделать провод через отверстие в измерителе и выбранное направление произвольно.

3. Соединения счетчика с трансформатором внешнего тока в качестве Графика 2. Сделайте провод через отверстие в измерителе и Подключите два провода вторичного трансформатора к 3 и 4 клеммам.

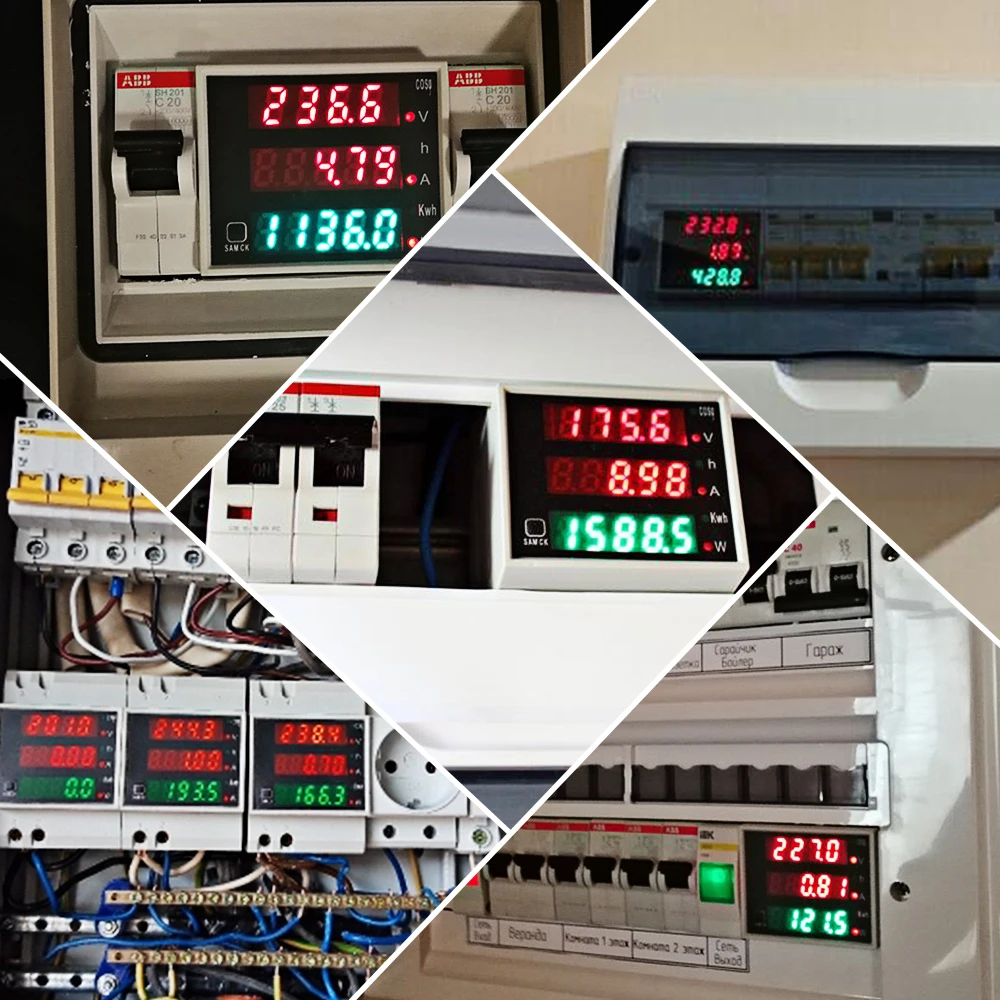

4. При включении индикатор отображает результат измерения напряжения переменного тока (в), переменного тока (а) и активной мощности (Вт), а также красный корреляционный светодиодный светильник.

5. При нажатии кнопки SAM CK (справа от метра) вниз, счетчик изменится, чтобы отобразить результат измерения коэффициента мощности (cosΦ), электрической энергии кумулятивного времени (h) И электрическая энергия (кВтч) и красный корреляционный светодиодный светильник.

6. При повторном нажатии кнопки SAM CK вниз счетчик отобразит результат измерения напряжения переменного тока, переменного тока и активной мощности.

7. При выключении, счетчик может сохранить ценность электрической энергии и электрической энергии кумулятивного времени, и перейти на кумуляции данных, когда счетчик питания-на следующий. Когда счетчик показывает электрическую энергию, вы можете нажать кнопку SAM CK в течение пяти секунд, затем электрическая энергия и электрическая энергия кумулятивного времени будут равны нулю и начнут накапливаться, когда отпустите кнопку

Посылка:

1 х din-рейка Вольтметр Амперметр
