Универсальный беспроводной пульт дистанционного управления, 433 МГц, 12 В постоянного тока, 1-канальный релейный приемный модуль и радиочастотный передатчик, электронный дверной замок

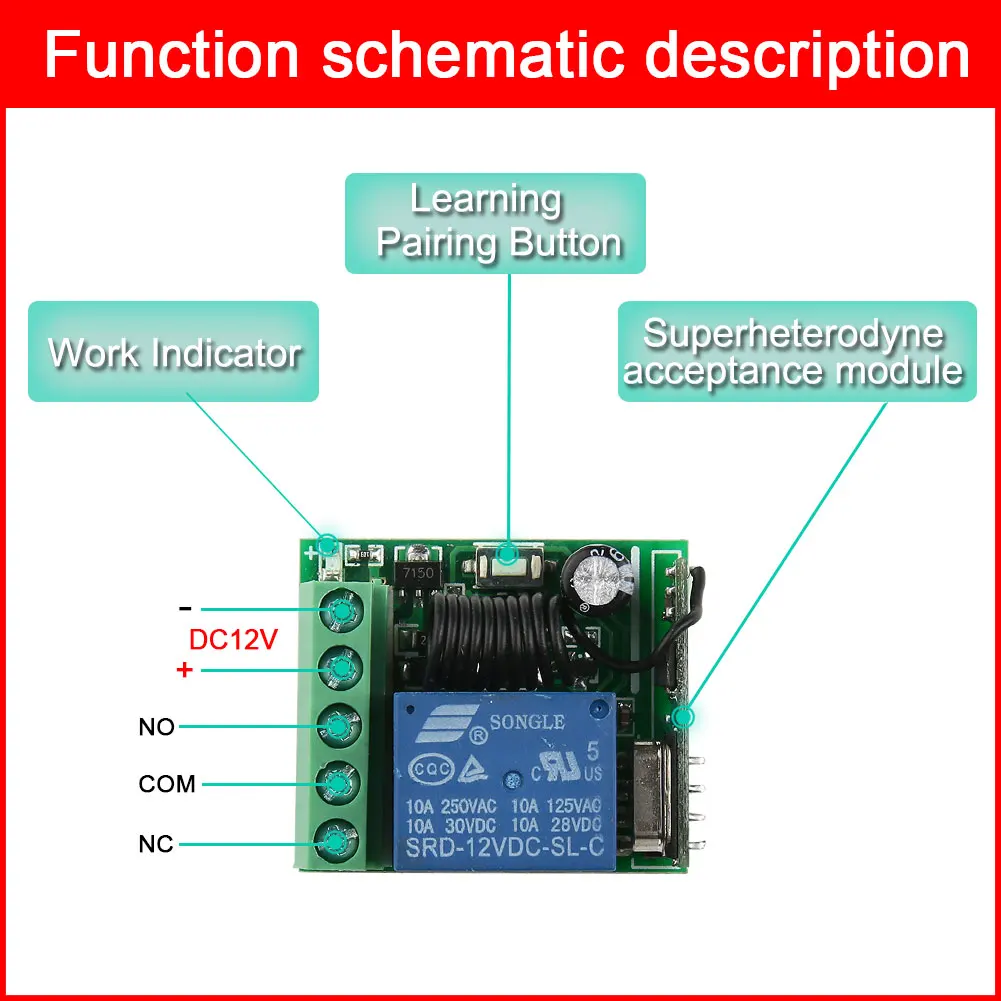

Технические данные приемника:

Входная мощность: DC10V-14VТок в режиме ожидания:<5 мАЧастота RF: 433 мРежим работы RF: супергетеродинныйЧувствительность приема: >98dbmРасстояние передачи:>100 м (открытое пространство)Режим декодирования: Программное обеспечение MCU декодированиеУдаленное Хранение: 30 шт.Поддержка удаленного типа: Обучающий код, фиксированный кодРежим работы: Мгновенный, тумблер, задержка времени блокировки (10s ,30s ,90s,120s)Тип проводки: стационарный терминалВыходной терминал: нет, NC , COMРазмер печатной платы: 35*31*18 мм (Д, Ш, в) Описание:

Характеристики передатчика:

Рабочая частота: 433 МГцЧип передатчика: EV1527Кнопка: 2 кнопкиРазмер: 59 мм x 28 мм x 8 ммРабочее напряжение: 12 ВРабочий ток: 12 мАМощность передачи: 10 мВтРежим модуляции: ASK (AM)Тип кодирования: обучениеРасстояние передачи: 20-50 м

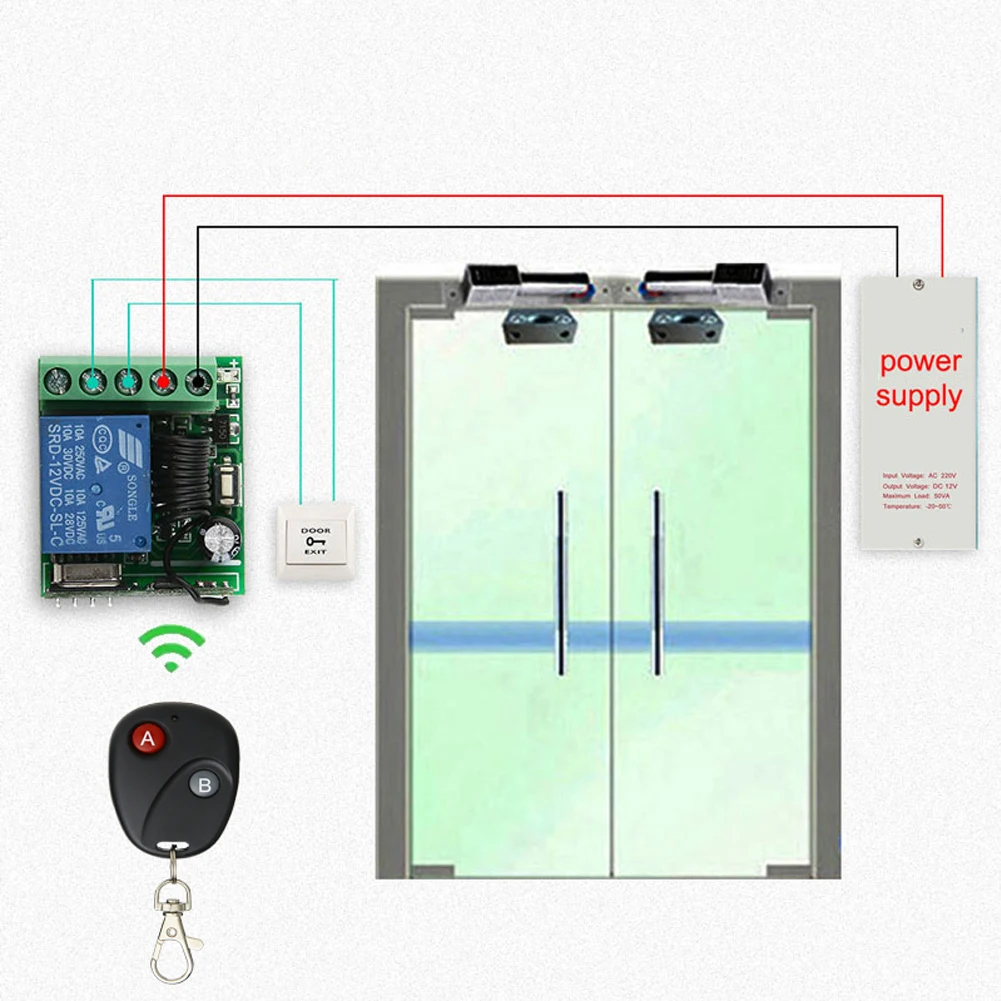

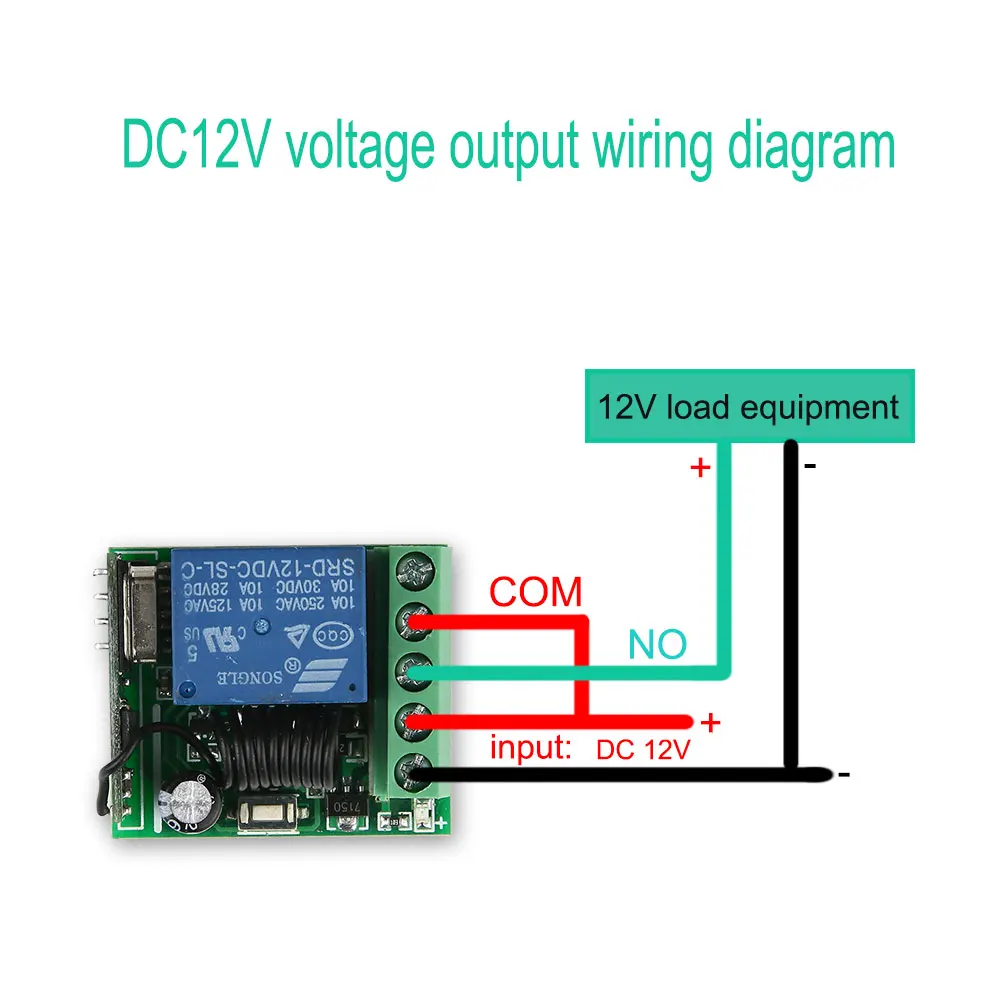

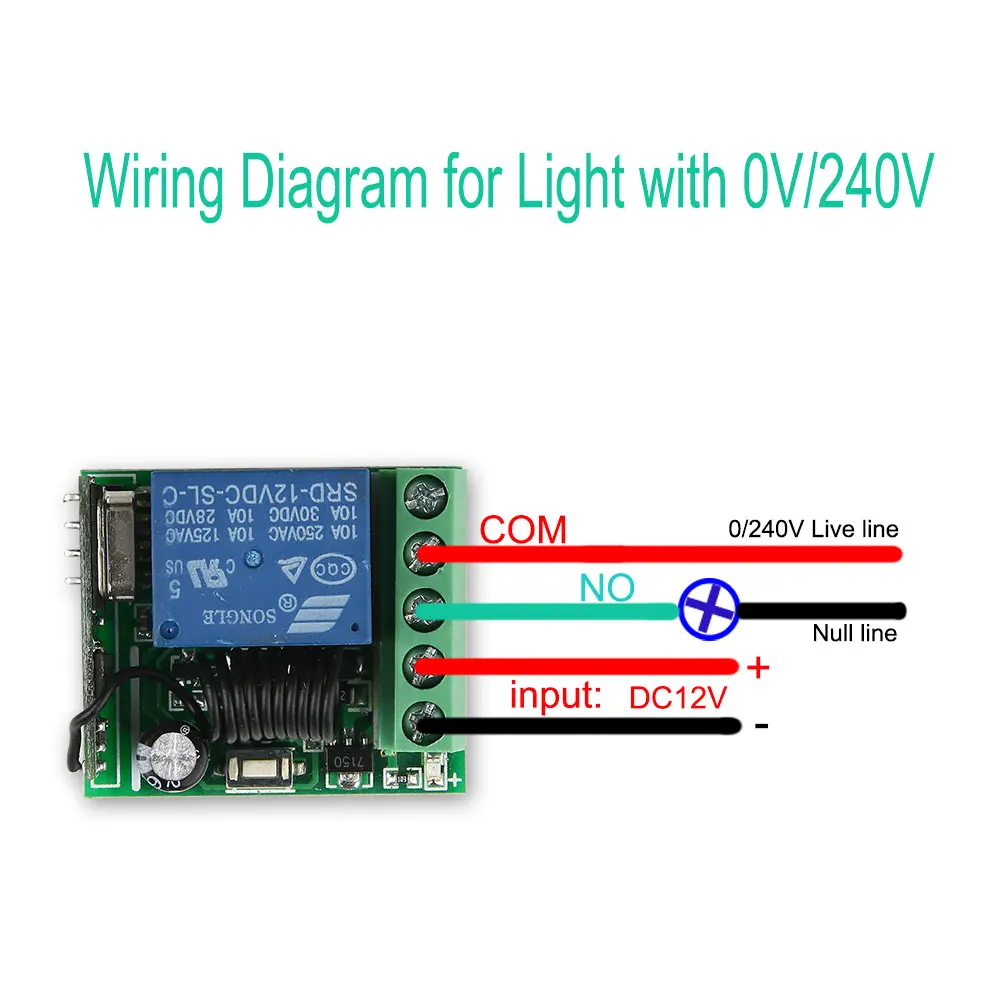

Схема проводки

+ V : 12V + вход-V: 12V-входНЕТ: выход, обычный открытыйCOM: выход, общийNC: выход, нормальное закрытие

Изучение кода: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он приходит в мгновенный режим настройки.Подождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет выключен и успешно учится.

Изучение кода: (переключение)

Нажмите кнопку обучения на приемнике дважды, он приходит в режим переключенияПодождите немного, светодиодный индикатор включится, он войдет в состояние обучения.Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключается.Через 3 секунды светодиодный индикатор будет выключен и успешно учится.

Изучение кода: (фиксация)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две разные кнопки, первый раз изучен для «ON», второй раз узнал для «OFF».Например: Кнопка A = ON, кнопка B = OFFНажмите кнопку обучения на приемнике в три раза, он переходит в режим фиксации.Подождите немного, светодиодный индикатор на плате приемника включен.Нажмите кнопку дистанционного управления A.Светодиодный фонарик 3 раза.Нажмите кнопку дистанционного управления B.Светодиодная вспышка 3 раза.Через 3 секунды светодиодный индикатор будет выключен и успешно учится.A = ON , B = OFF.

Изучение кода: (режим задержки времени)

Нажмите кнопку обучения на приемнике вперед время, время в течение 10 секунд.Нажмите клавишу обучения на приемнике в пятый раз, время задержки в течение 30 секунд.Нажмите клавишу обучения на приемнике в шестом раз, время задержки в течение 90 секунд.Светодиодный индикатор будет включен.Нажмите кнопку дистанционного управления, светодиодный индикатор мигает и выключается.Через 3 секунды светодиодный индикатор будет выключен и успешно учится.

Примечание: система может хранить 30 шт. пультов дистанционного управления, если пульт получит более 30 шт., исходный пульт дистанционного управления будет потерян.
