Последнее обновление: 25.03.2022
Информация включает в себя схематическую схему инструмента загрузки руководства пользователя, ссылку для загрузки: https://pan.baidu.com/s/1TMiKczDP-NAzhyotUgvSrQ код извлечения: yg6b
Https://github.com/xjtuecho/CMSIS-DAP/tree/master/GDLink-OB
Используйте версию 3.0.0.
Ниже приведен фрагмент руководства пользователя. Загрузите полное руководство пользователя самостоятельно.

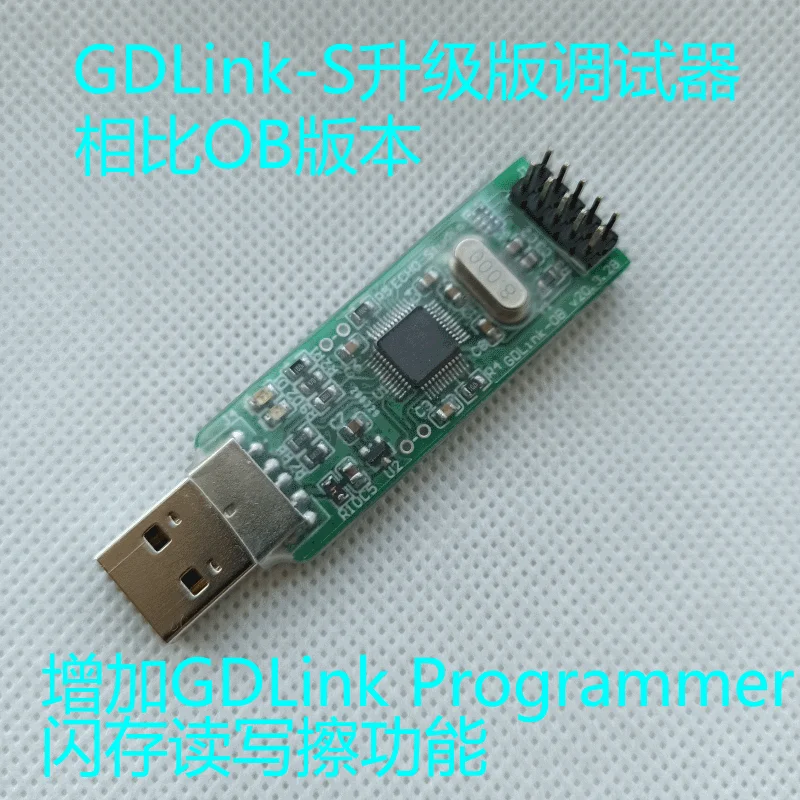

Добавлена версия S. По сравнению с версией OB добавлена функция флэш-памяти устройства чтения-записи и стирания в программном обеспечении программатора GDLink. Рекомендуется покупать покупателям.
Версия OB не в наличии.
Функциональный обзор

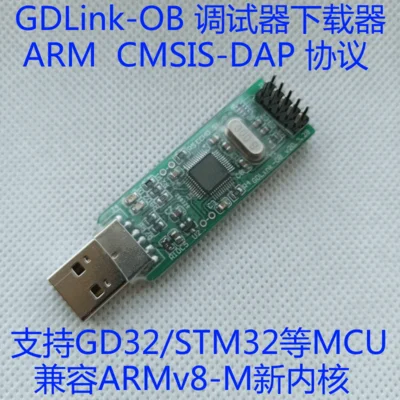

GDLink-отладчик, запущенный GigaDevice для своего микроконтроллера gd32. Его функция аналогична отладчику STLink микроконтроллеров серии STM32.
GDLink подходит для Cortex M3, M4, M23 основных продуктов серии GD32, особенно для Cortex M23 core ARMv8-M архитектуры, такой как серии GD32E23x.
GDLink обладает мощными функциями, но более высокой стоимостью. GDLink-OB удаляет функции, которые обычно не используются в GDLink. Он сохраняет только широко используемые функции отладки SWD, что снижает затраты. Используется встроенный отладчик платы разработки серии START GD32-compatible.
GDLink-OB использует протокол ARM standard CMSIS-DAP, который Теоретически может использоваться для всех MCUs серии ARM Cortex M. В то же время интерфейс USB использует протокол HID, избавляя от проблем с установкой драйверов.
1,1 Основные характеристики

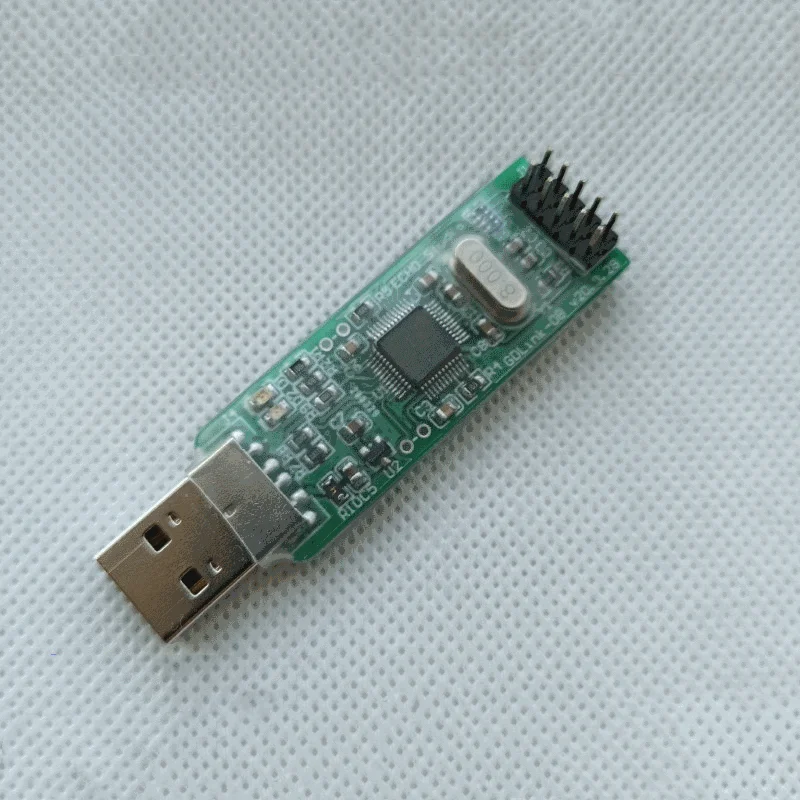

Маленький и портативный, размером только USB-накопитель, весом менее 8 граммов.
Используйте стандартный протокол CMSIS-DAP для поддержки отладки всех MCUs серии ARM CortexM.
USB использует протокол HID, без драйвера под Windows.
Поддерживает программатор MDK, pyOCD, GD-Link и другое программное обеспечение.
Встроенный Самовосстанавливающийся Предохранитель 500 мА.
Поддержка обновления прошивки.

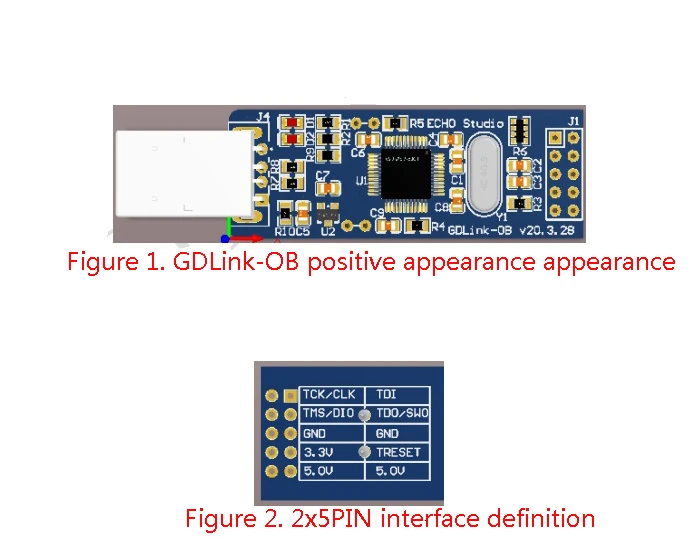

Рис. 1. GDLink-OB положительный внешний вид
1.2 определения интерфейса
Выход GDLink-OB использует 2x5 контактный 2.54 контактный разъем. См. Контактный разъем 2 на задней панели.
