Последнее обновление: 19.09.2024
OmniHorizont 2350v1

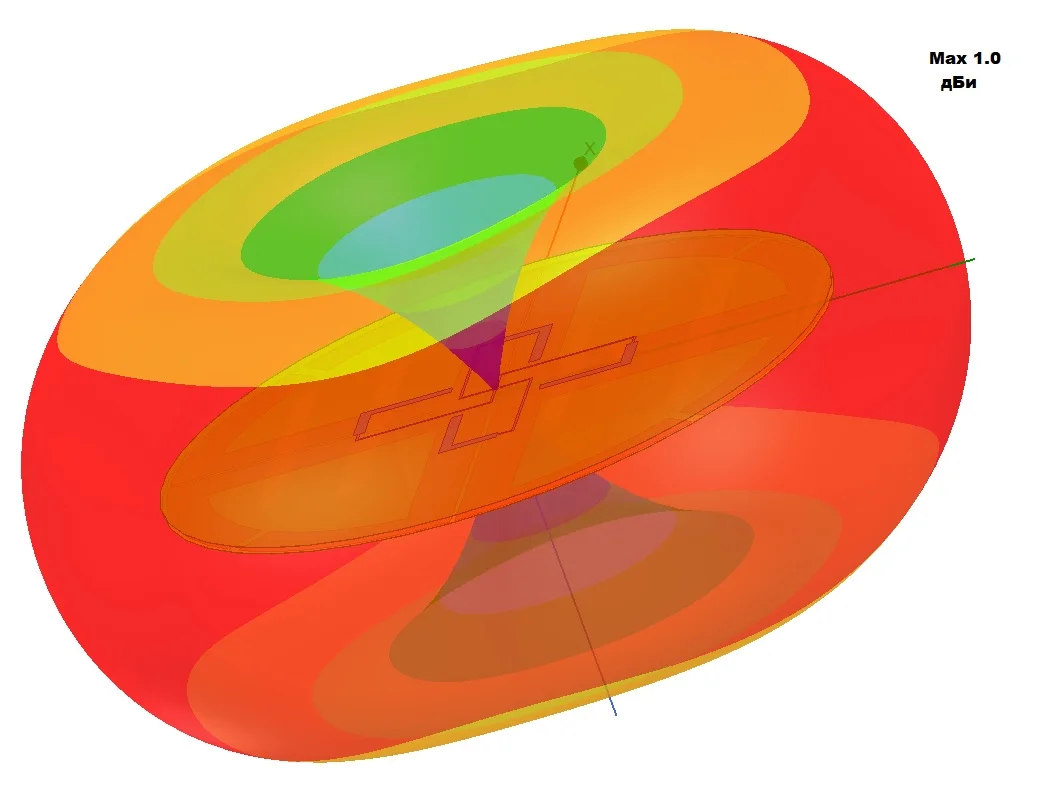

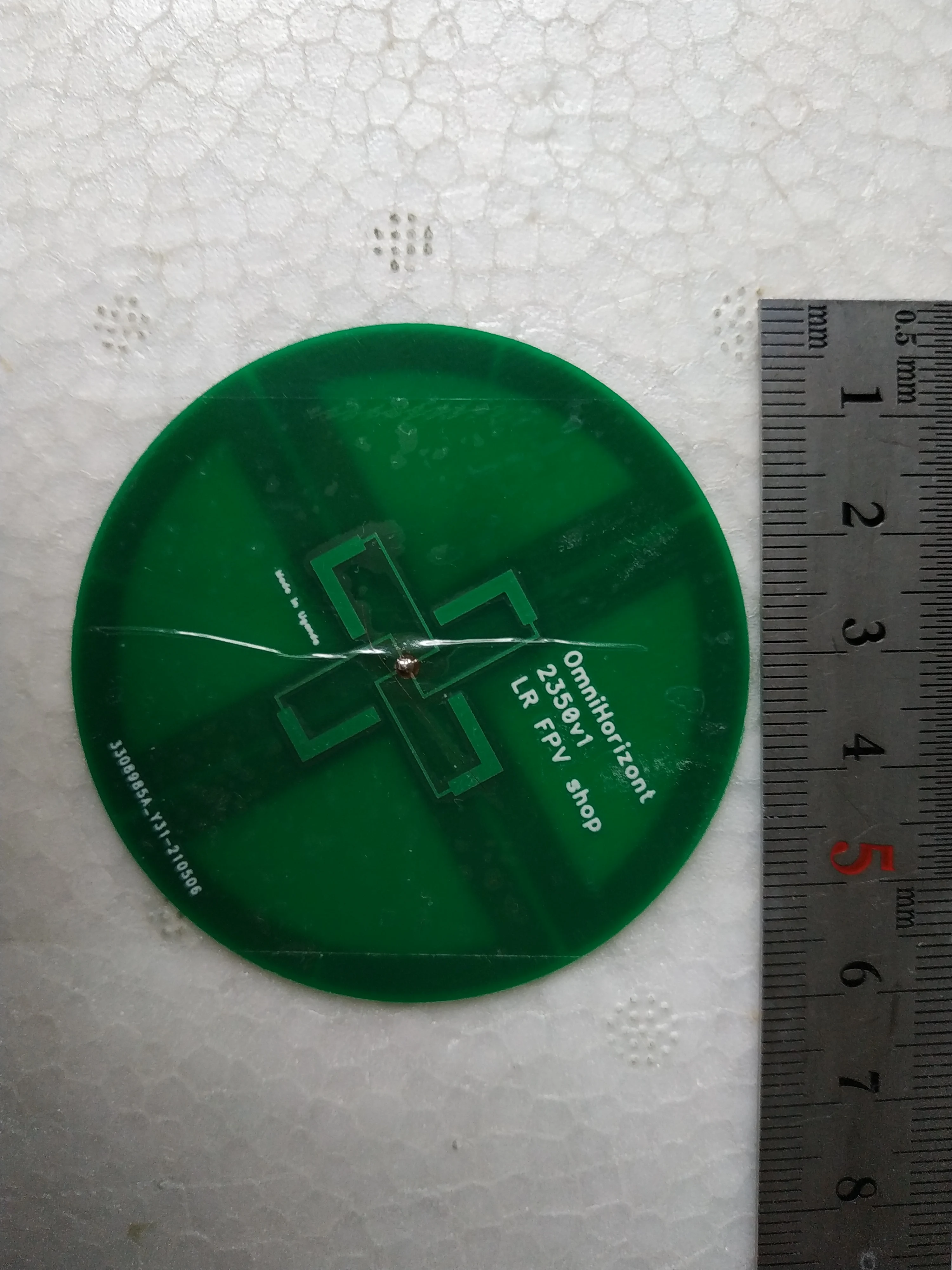

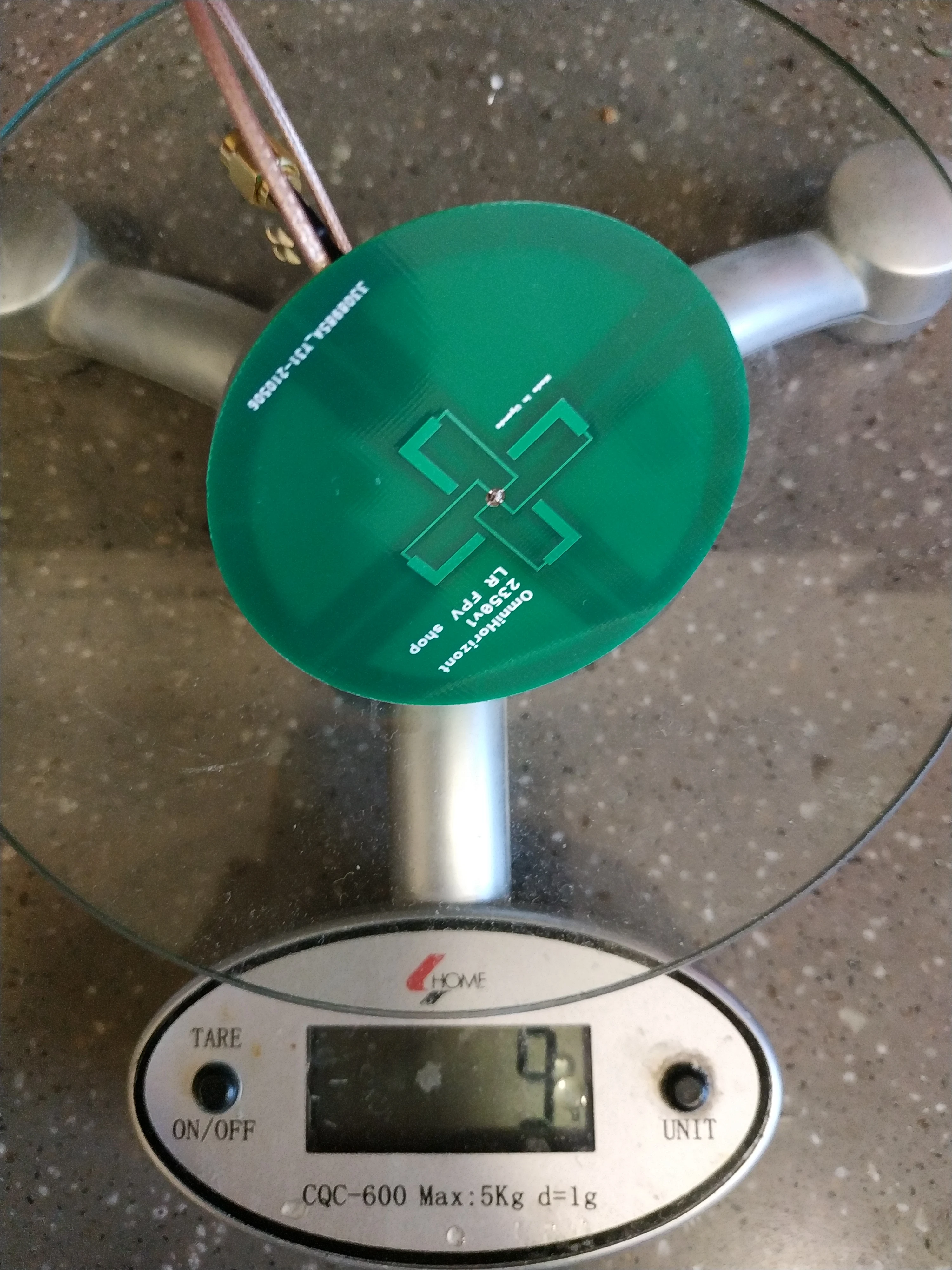

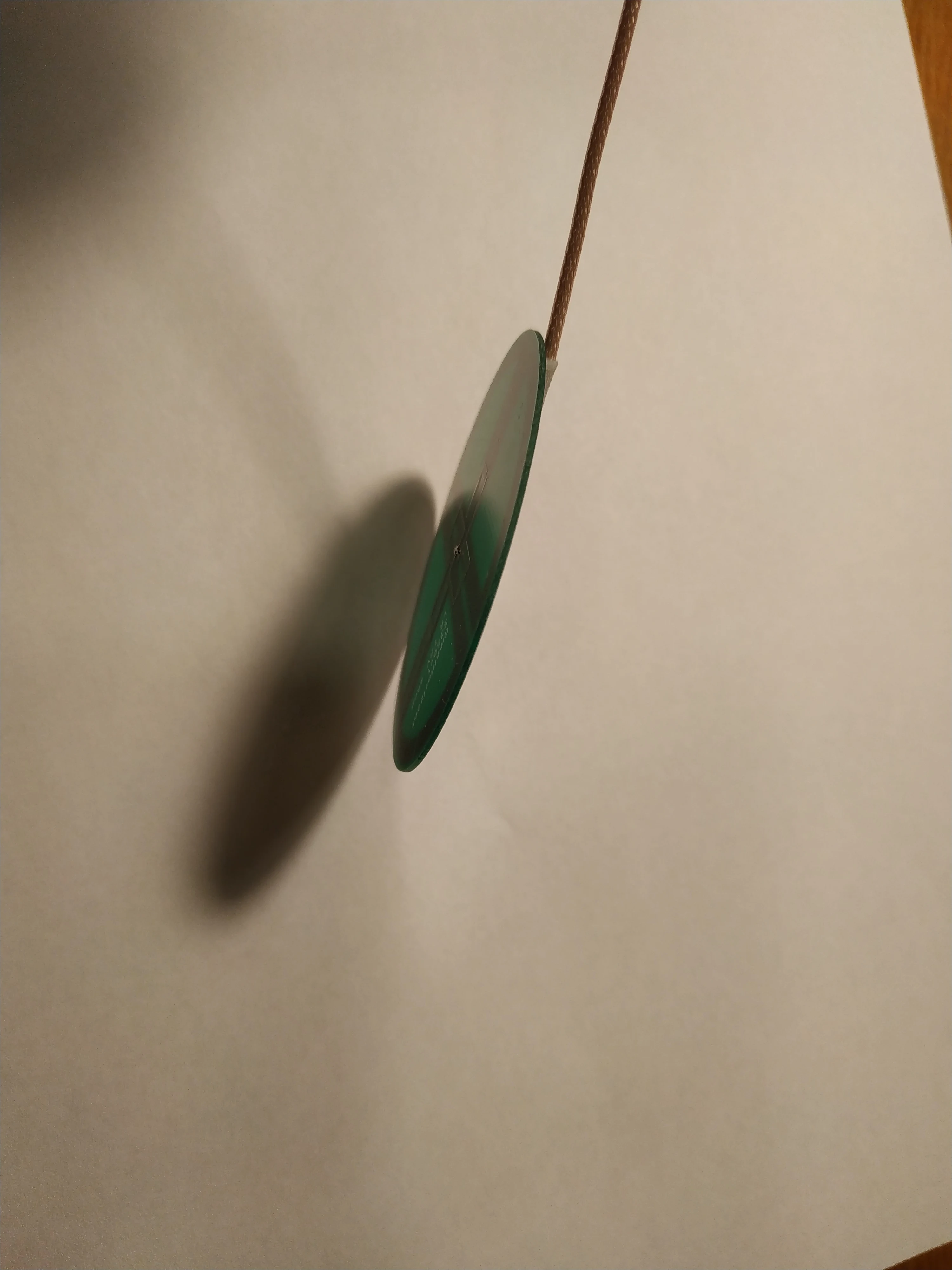

Всенаправленная антенна Горизонтальной! поляризации для нижнего диапазона HD link 2.4ГГц.Центральная частота при установке в крыло примерно 2330 МГц, рабочая полоса поКСВ 1.5 около 80МГц. В воздухе центральная рабочая частота около 2350. ДН 360 градусовгоризонт, 90 градусов вертикаль по уровню -3 дБ. Размеры диаметр 58, толщина0.8 мм, вес 4 грамма, с фидером и разъемом 9 г.
Данные антенны для использования в HD link на 2.3-2.4 ГГц (борт\земля), РУ 2.4 ГГц (борт\земля), WiFi роутер. Рабочее положение горизонтальное!, рабочий сектор 360 градусов в горизонте и 90 градусов по вертикали (угол на 30 градусов шире диполя !), КУ около 1 дБи.
Оптимально работают с
A) аналогичной антенной горизонтальной поляризации
Б) любыми подходящими по частоте патч или яги-уда антеннами в положении горизонтальной ! поляризации.
B) диверсити приемниками с расположением 2-х антенн диполей горизонтально! и 90 градусов относительно друг друга.
Наиболее удачное сочетание, это видео горизонтальной поляризации и РУ вертикальной поляризации. Таким образом взаимное влияние ослабляется на 15-25 дБ. То есть на борту видео передатчик заметно меньше влияет на прием РУ, а на земле РУ заметно меньше влияет на видеоприем. Для данных антенн (вариант на 2.3-2.4 ГГц) харрактерно дополнительное подавление сигналов с частотой ниже 1400 МГц на 25-40 дБ.
Все антенны тестируются перед продажей.
Длина фидера для антенны может быть произвольной !
Если нужно припаять что то нестандартное пишите в сообщении с заказом или а Али чат.

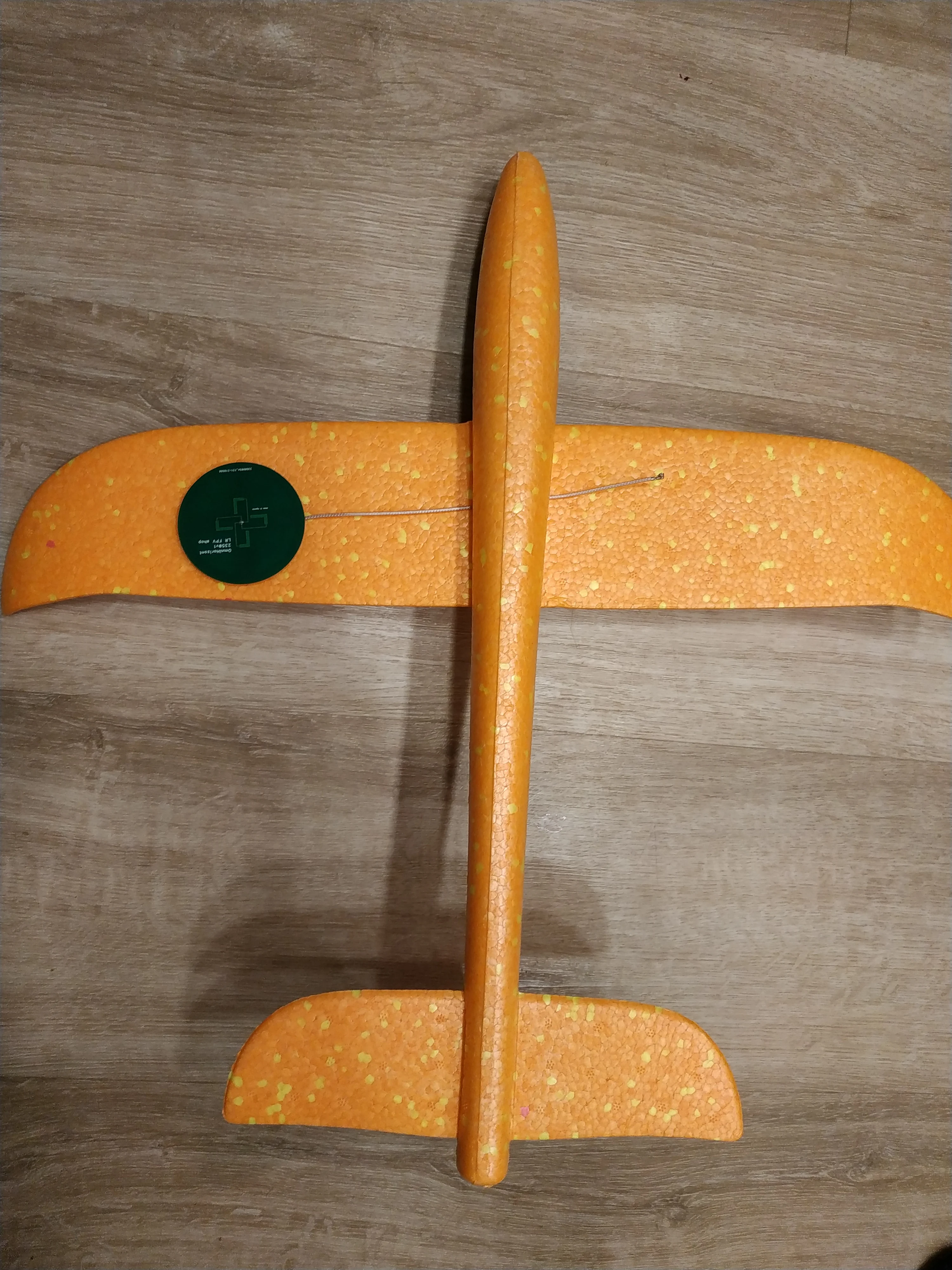

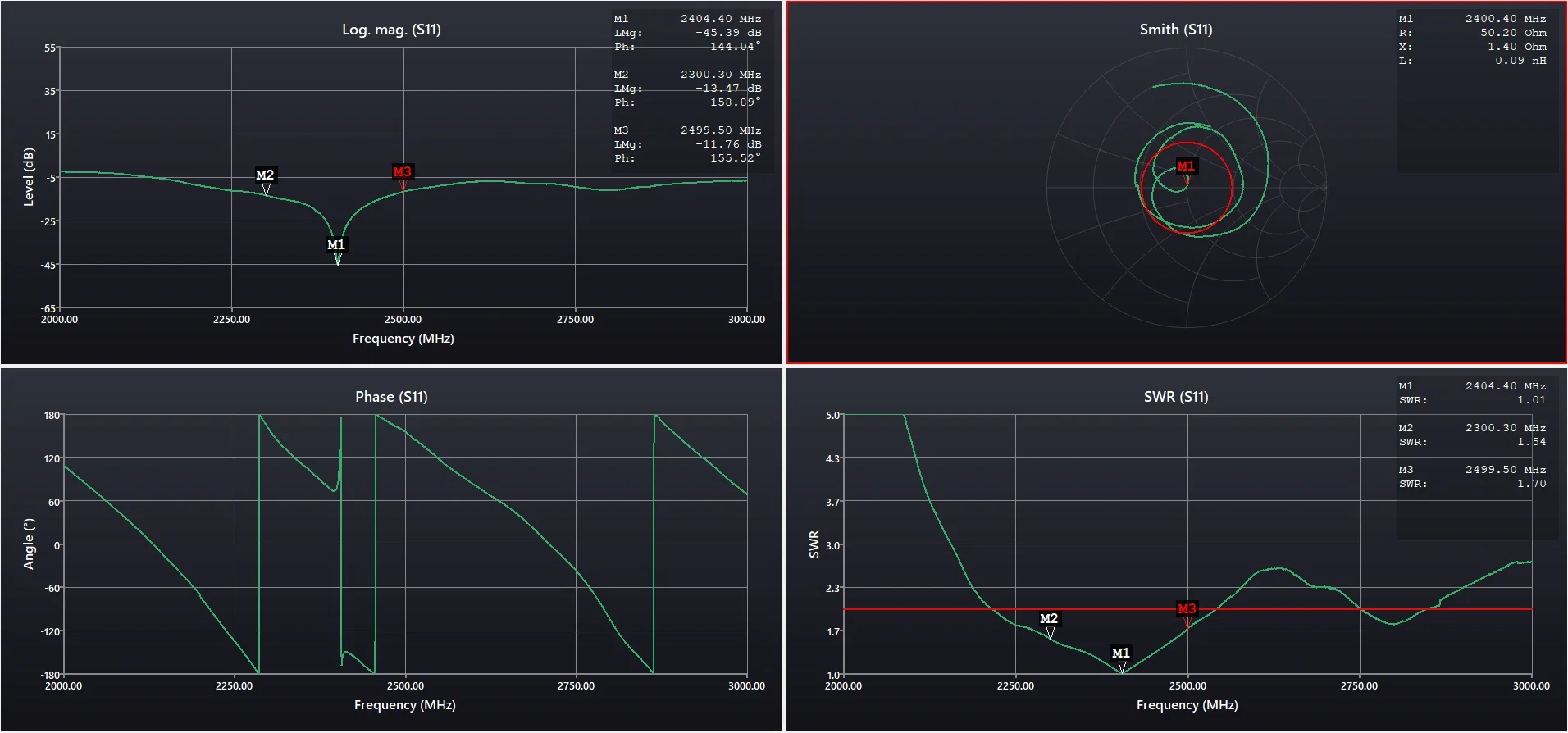

Характеристики более детально. Антенна расположена под крылом, приклеена скотчем.

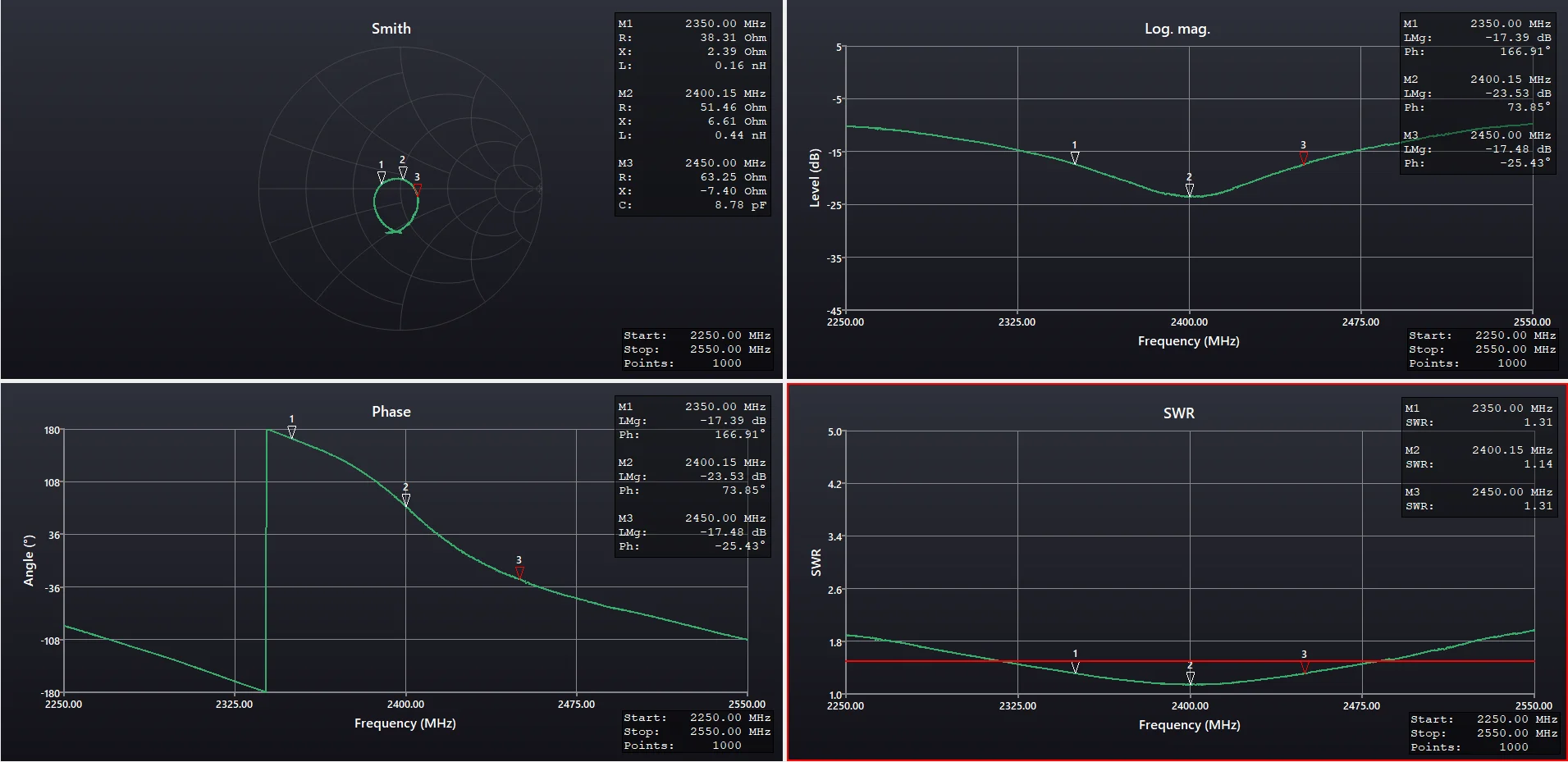

Антенна установлена в крыло

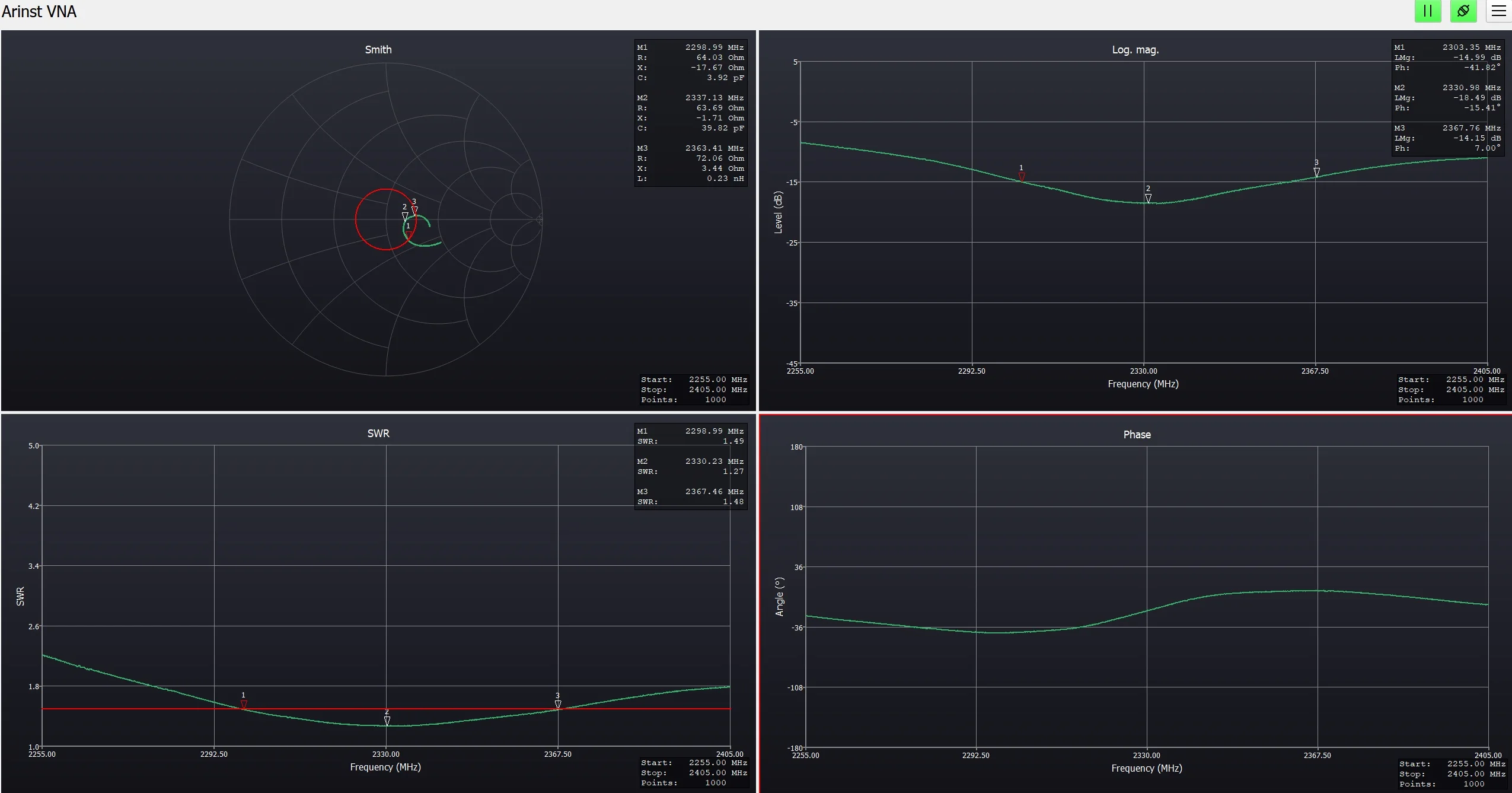

Антенна установлена на воздухе (например на WiFi роутере или пульте РУ)

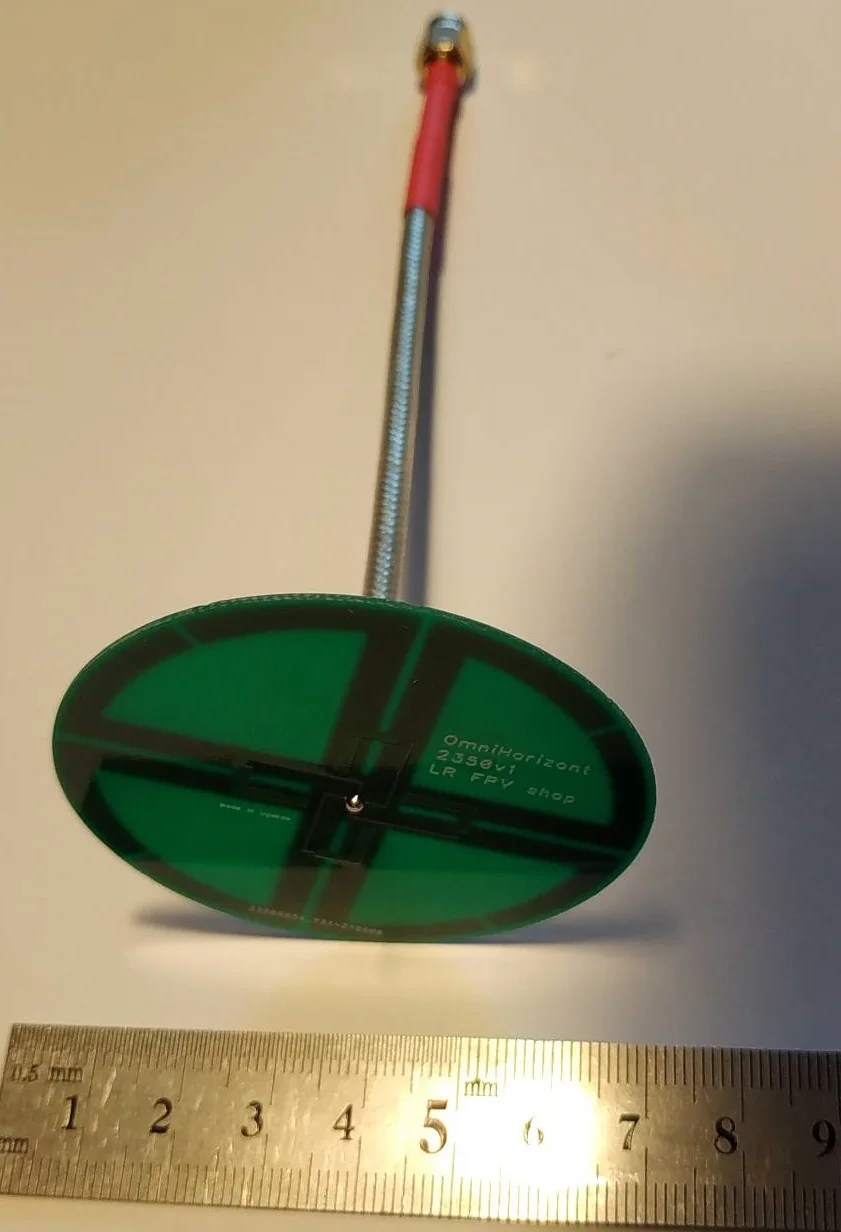

Вариант, когда фидер выведен в бок
Канал телеграмма тех. поддержки https://t.me/LRFPV
Ослабление сигналов растительностью
https://disk.yandex.ru/i/OIVArWMvjsohbw
Дифракция радиоволн.Зоны Френеля
https://disk.yandex.ru/i/gk94W5PIhNRX0g
