Модуль декодирования Bluetooth MP3, плата аудиоресивера без потерь, автомобильный усилитель динамика, модификация схемы Bluetooth 4,1, сделай сам

Характеристики

Питание

3,7-5V

SNR

90 дБ

THD + N

-70 дБ

Перекрестие

-86 дБ

DNR

91дб

Опорный профиль

A2DP/AVCTP/AVDTP/AVRCP/HFP

LOS

> 15 м

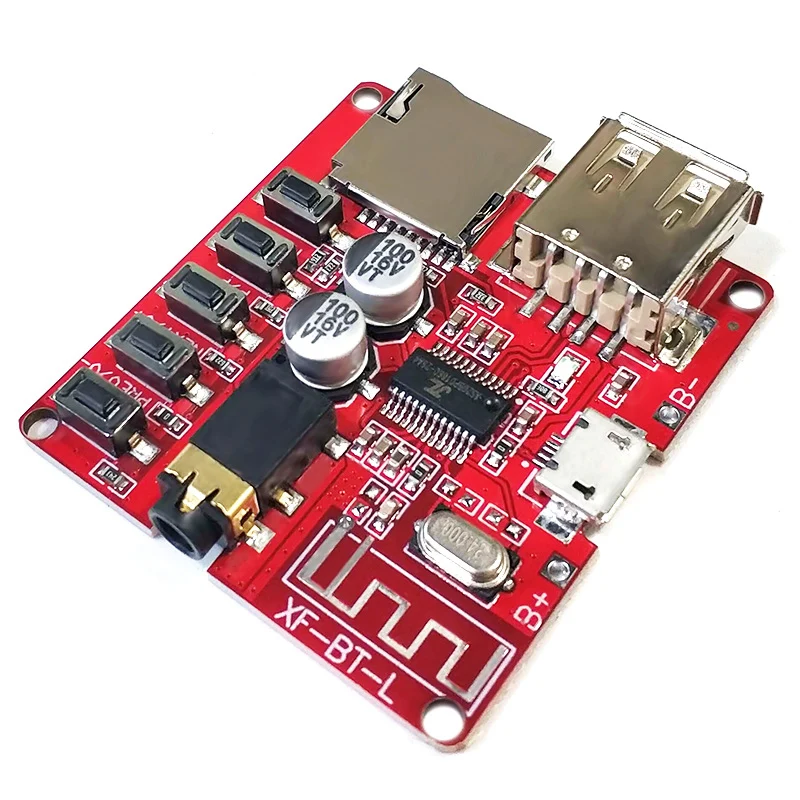

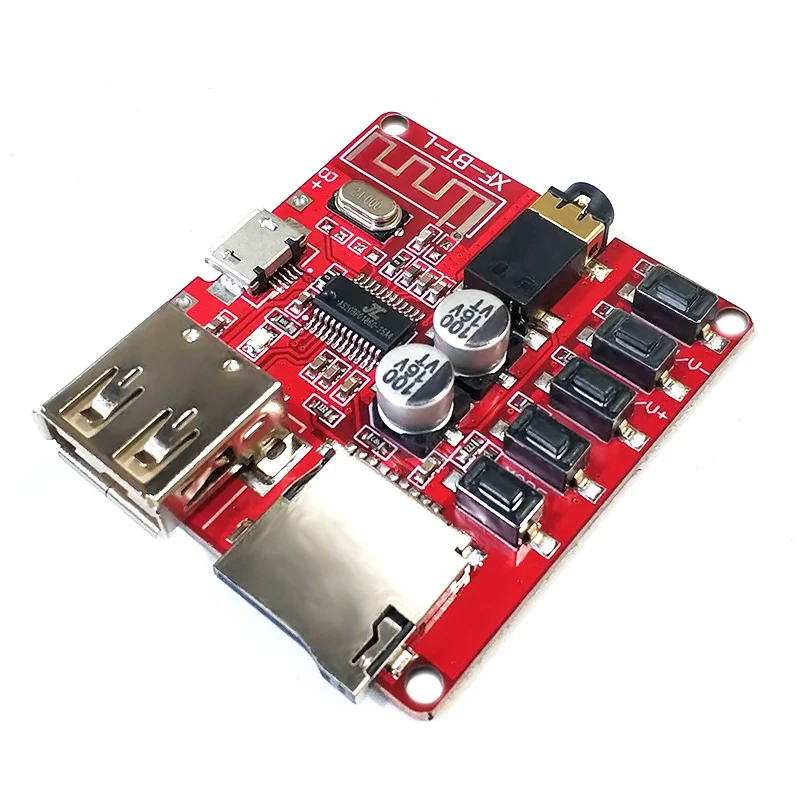

Подробное описание

Разъем питания

Универсальный источник питания Micro USB 5V

3,7-5V источника питания pad

Реализовать внешний 3,7-5V источника питания модификации

Интерфейс UDisk

Поддержка воспроизведения файлов MP3/WAV/APE/FLAC на u-диске, поддержка форматов FAT16/32

Интерфейс tf-карты

Поддержка воспроизведения файлов MP3/WAV/APE/FLAC в tf-карте, поддержка форматов FAT16/32

Светодиодный индикатор

Синий светильник в режиме bluetooth включен, и синий светильник мигает в музыкальном режиме

3,5 мм стерео выход

Стандартный 3,5 мм Интерфейс, выход стерео источник звука, можно вставить наушники, подключите усилитель мощности и другое оборудование

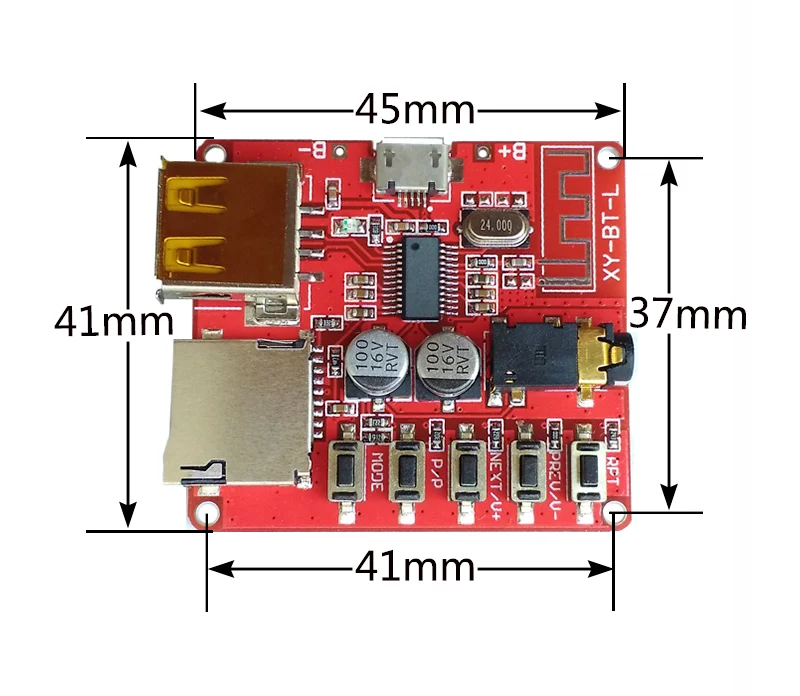

Определение функции кнопки

Кнопка

Особенности

Режим

«Короткое нажатие», tf-карта, u-диск, переключатель режима Bluetooth

П/п

«Короткое нажатие» для переключения между воспроизведением и паузой

NEXT/V +

«Короткое нажатие» следующая песня, «длинное нажатие» Увеличение громкости

Прев/В-

"Короткое нажатие" Предыдущая песня, "длинное нажатие" Громкость для уменьшения

RPT

"Короткий пресс", Одноконтурный переключатель

Инструкции

1. Управление режимом

Когда Плата декодера не подключена к флеш-накопителю USB или tf-карте, по умолчанию используется режим Bluetooth при включении; Когда Плата декодера подключена к флеш-накопителю USB или tf-карте, по умолчанию в музыкальном режиме при включении; Режим переключается через кнопку mode.

2. Режим воспроизведения музыки

Вставьте u-диск или tf-карту для воспроизведения сохраненных аудиофайлов.

3. Режим Bluetooth

Включите режим для трансляции на английском языке «устройство bluetooth готово к сопряжению», указав, что вы входите в режим Bluetooth и подождите сопряжения; «XFW_BT», поиск по Bluetooth на мобильный телефон,-это имя устройства декодера, нажмите «подключить», Плата декодера подает запрос» Устройство bluetooth успешно подключено», это означает, что Плата декодера успешно подключена к мобильный телефон, и вы можете воспроизводить музыку.

Меры предосторожности

1. В том случае, если U диск играет рекомендуется использовать USB 5V источника питания (3,7 V литиевая батарея не рекомендуется), потому что первые U диск не поддерживает 3,7 V напряжения.
