Новейшие усовершенствованные Hi-Fi предусилитель печатной платы Артикул Gaowen 27 линии, сделай сам, Наборы Fairchild MPSA42, MPSA92

Новейший обновленный Hi-Fi предусилитель печатной платы для справки Gaowen 27 линия DIY наборы

Gaowen 27 линейная плата усилителя мощности

Параметры:

Стандартная версия Введение:

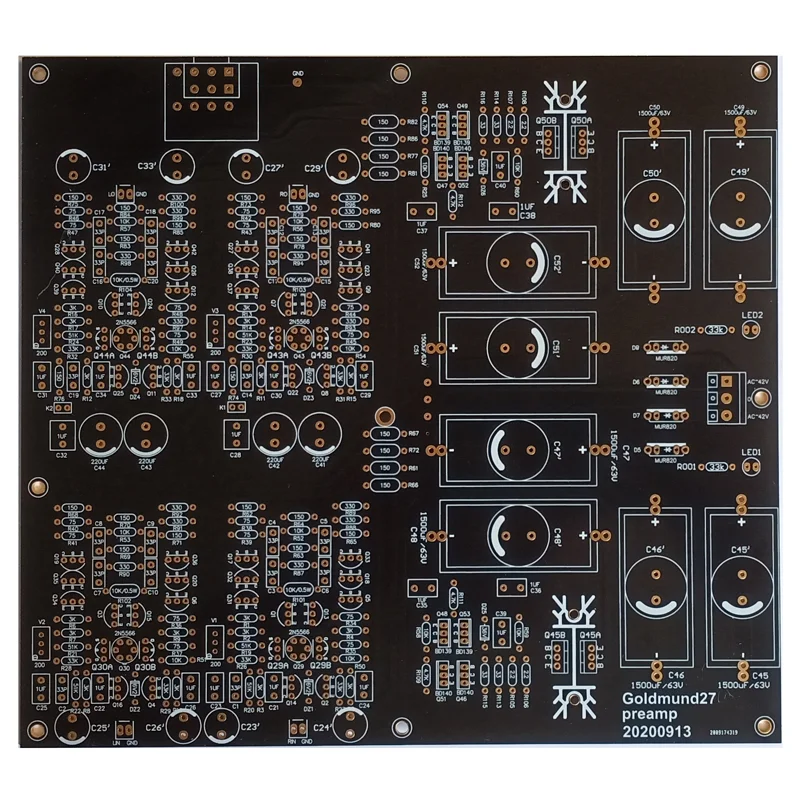

1. PCB плата армейского образца FR4 панель из стекловолокна толщиной 1,6 мм и бессвинцовый оловянный распыления.

2. Размер платы: 200*220 мм,

3. Входная дифференциальная пара труб состоит из хорошо известной полевой трубки 2SK170 точного сопряжения.

4. Транзисторы Fairchild MPSA42, MPSA92,

5. Выпрямительный диод BYV26C Phillips ultrafast tube,

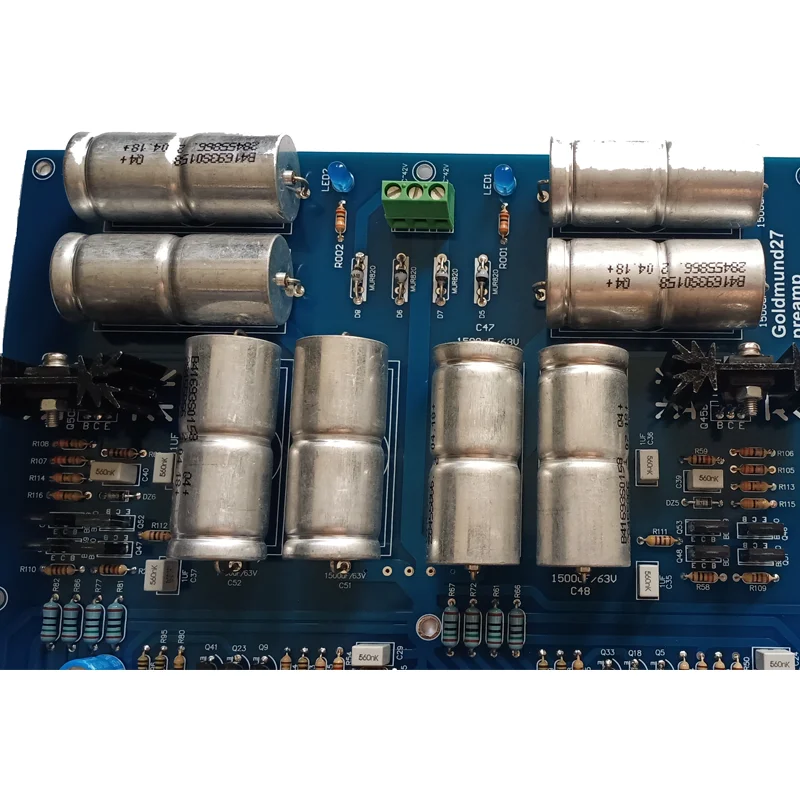

6. Основной конденсатор фильтра B41693S0158 оригинальный Сименс Аксиальный электролитический конденсатор 75V 1500 мкФ, предназначенный для Gaowen,

7. Отзывы конденсатора на второй стадии усиления цепи (NICHICON) KZ 220 мкФ + WIMA1uF,

8. Что касается потенциометра, есть три варианта, первый-ALPS27, второй-ALPS16, а третий-без потенциометра.

9. Отделочный конденсатор-это (NICHICON) BT конденсатор,

10. Сопротивление составляет 718 медных контактов.

Инструкции по использованию:

Сигналы, которые могут быть напрямую подключены, могут быть: CD, VCD, DVD, мобильный телефон, компьютер, телевизор и т. Д.

Из-за особенностей схемы регулятора напряжения этой платы основание трубки регулятора напряжения соединено с электролитическим конденсатором большой емкости, таким образом, цепь может войти в стабильное состояние через 5 секунд после включения. Поэтому, если последний этап подключен, он должен подождать 5 секунд, прежде чем его можно включить. Уровень.

Поскольку эта плата проста в изготовлении, готовая плата не предоставляется, все цены в комплекте, а транзисторы строго совпадают.

Источник питания: выше 50 Вт, напряжение переменного тока трансформатора от 40 до 45 в с двойным напряжением и тремя проводами,

Характеристики цепи: на первом и втором этапах используются источники постоянного тока, и все компоненты не должны быть сопряжены (конечно, полевая трубка 2SK170 дифференциального этапа должна быть точно сопряжена, И другие транзисторы будут лучше соответствовать). Вся цепь имеет только регулируемые резисторы для регулировки выходного напряжения средней точки, другие не нужно регулировать,

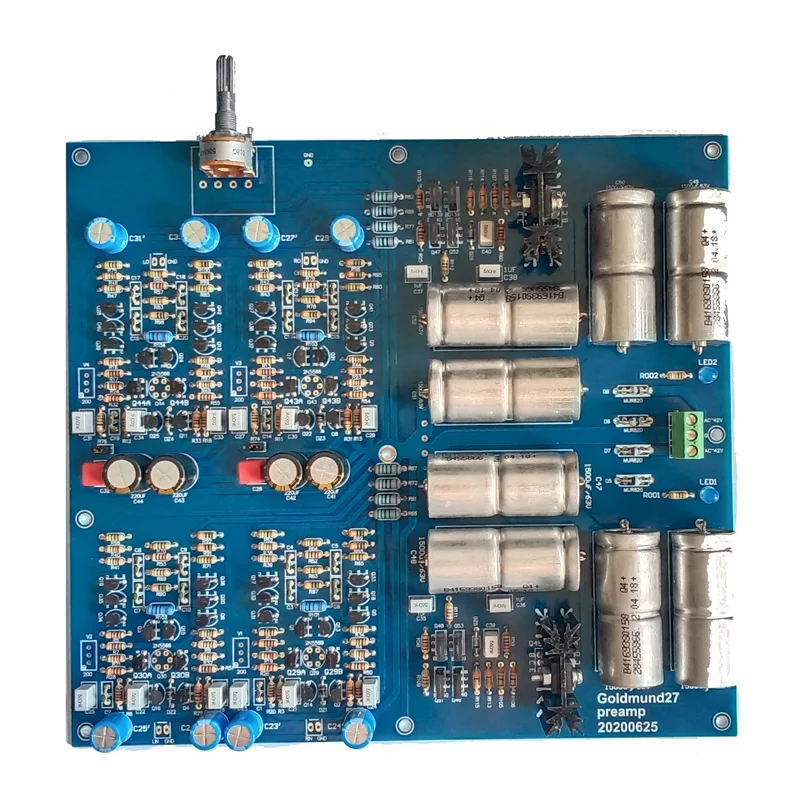

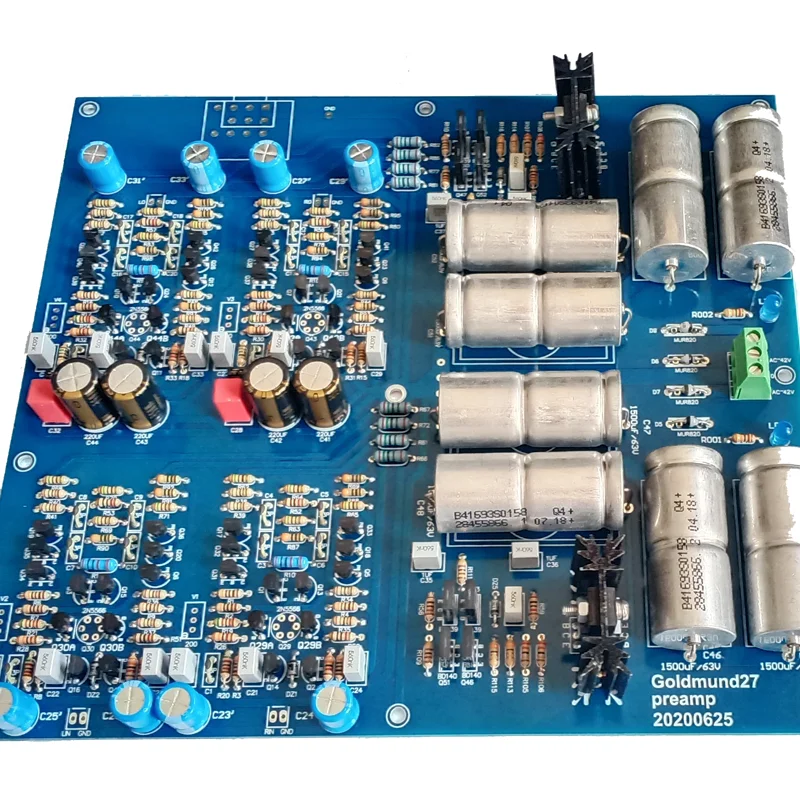

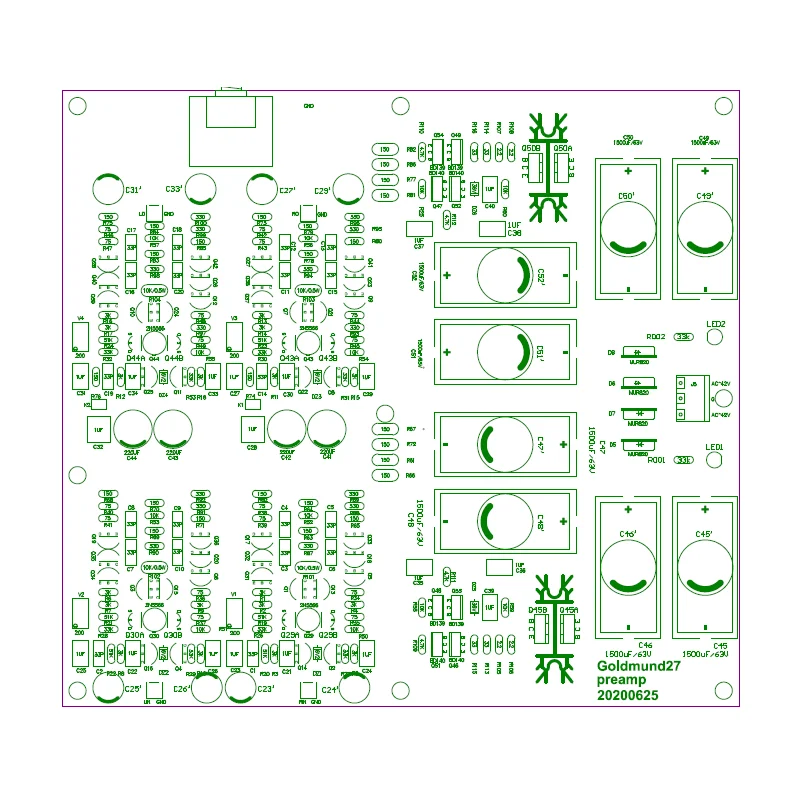

Особенности платы PCB: все параметры компонентов печатаются на плате, новички не смотрите на схему схемы, и установка компонентов на плате может быть завершена, и звук может быть плавно произведен.

Что касается дифференциальной пары на входном этапе: в оригинальном Gaowen используется двухпарная трубка 2N5564, потому что эта трубка была прекращена, поэтому штифт добавлен в Это положение, вы можете использовать прецизионную пару трубки 2SK170 вместо, если вы не используете 2SK170, 2N5564 также можно использовать 2N5565, 2N5566 или более высокие трубы 2N3958 Instea

Посылка включает в себя:

Печатная плата

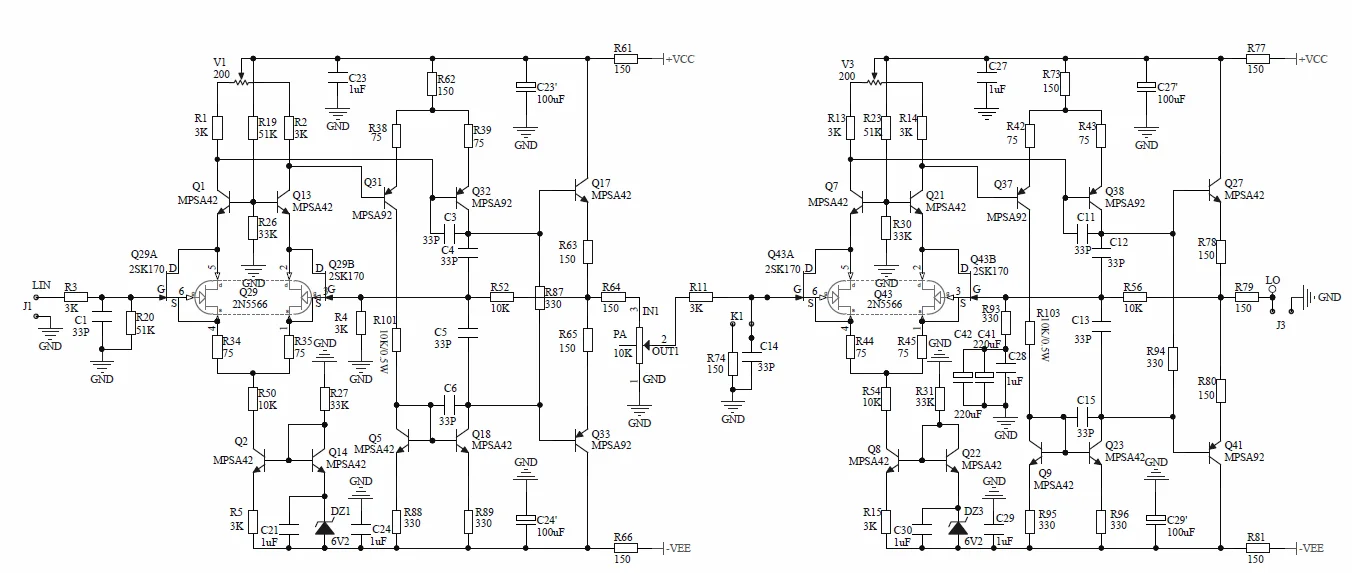

Увеличение (может быть изменен): Эта плата состоит из двух стадий увеличение, на первом этапе 3,3 раз, второй этап-33 раз, переключатель K (скакалку) В середине определяет общее увеличение, при использовании в качестве передней сцены Включите, Первый этап усиливает сигнал после сжатия, а затем входит во второй этап усиления. Сопротивление, подключенное к этому переключателю, влияет на общее увеличение. Чем меньше значение, тем выше степень сжатия сигнала. Напротив, чем меньше сигнал сжатия. Когда переключатель находится в отключенном состоянии, сигнал не сжимается. В это время плата может непосредственно управлять чистой платой пост-усилителя. См. Схему схемы.
