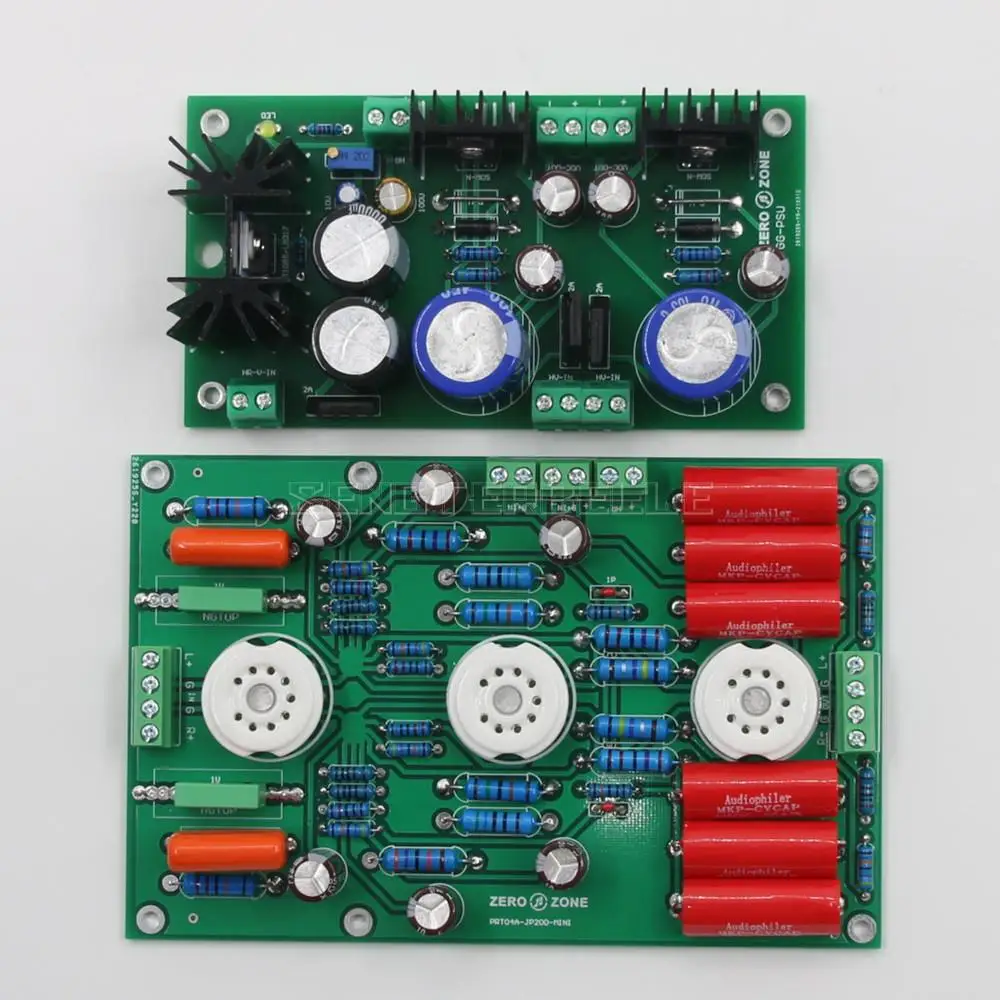

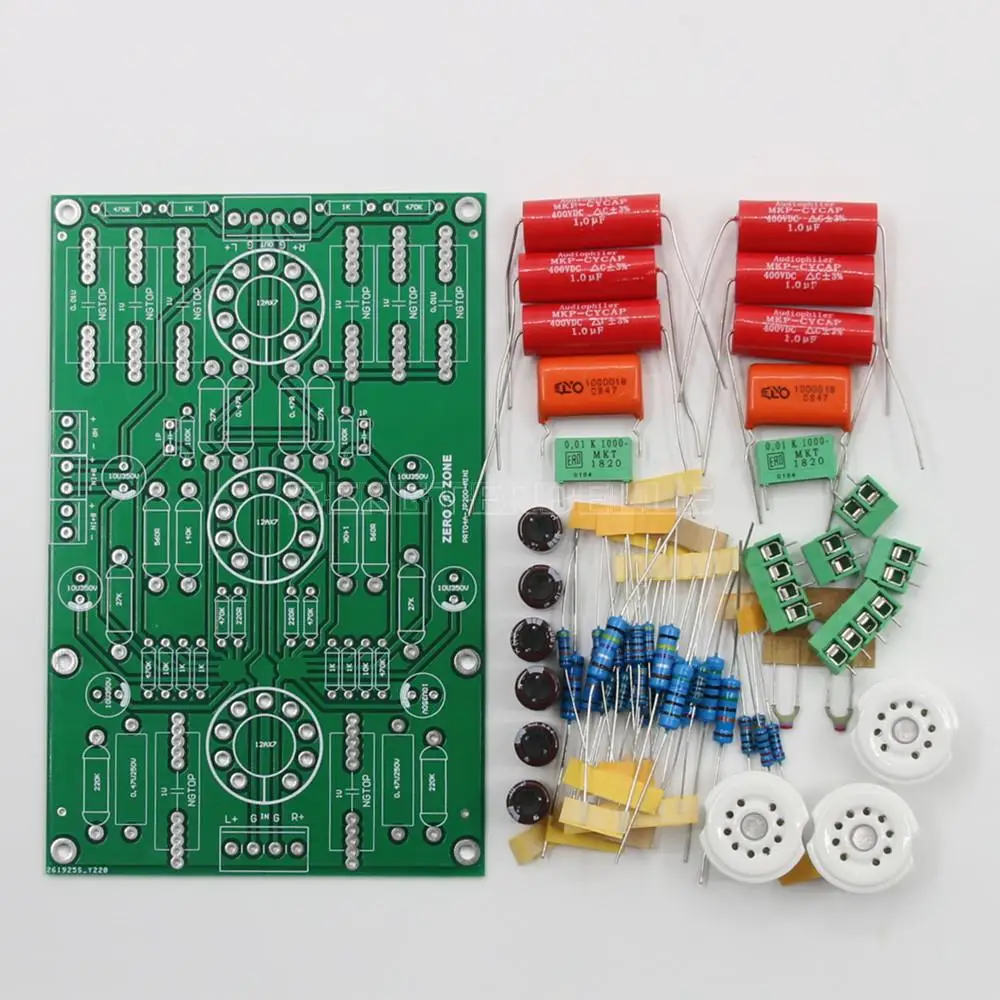

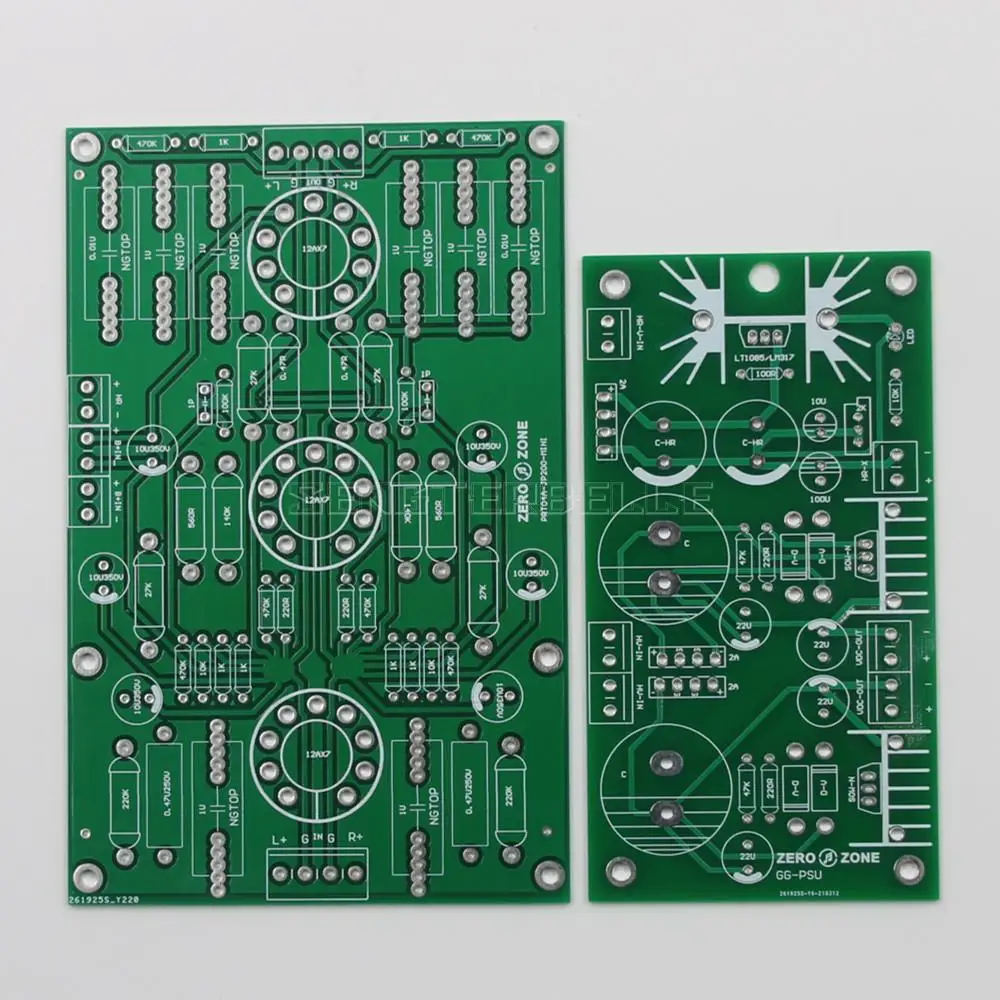

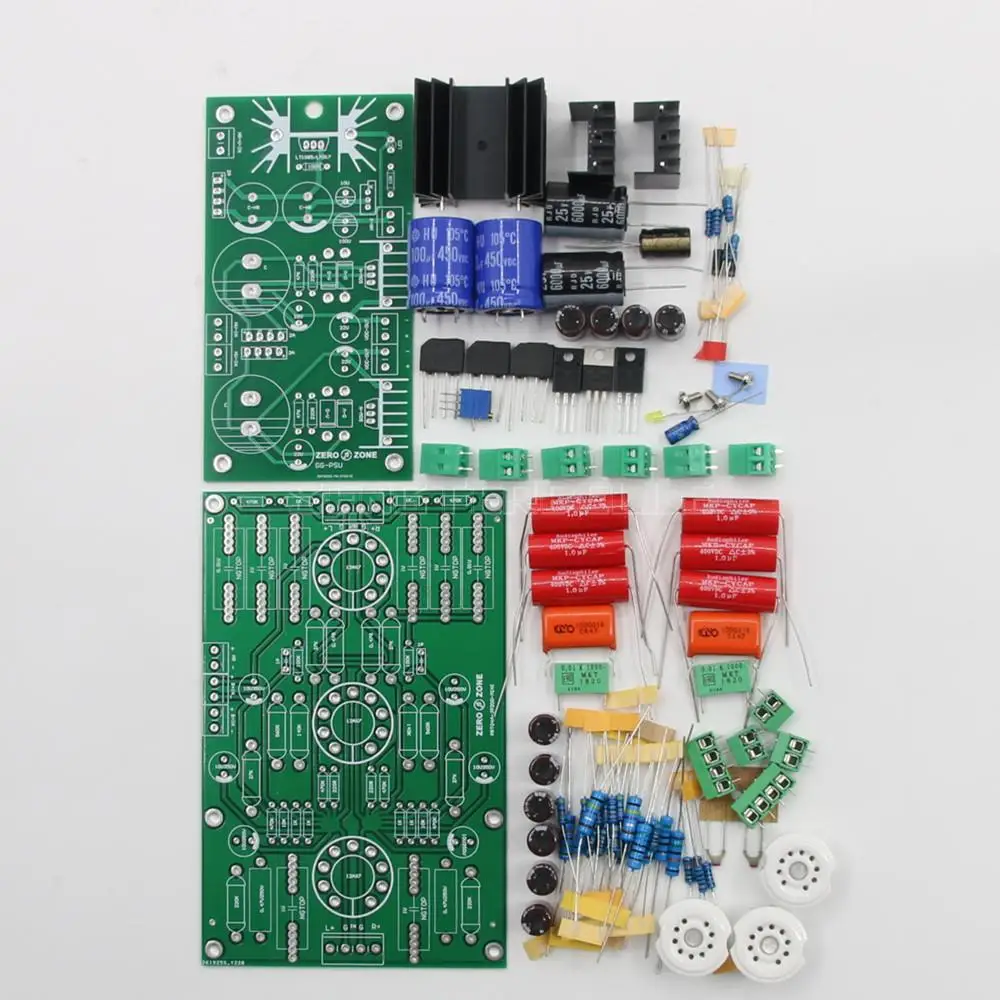

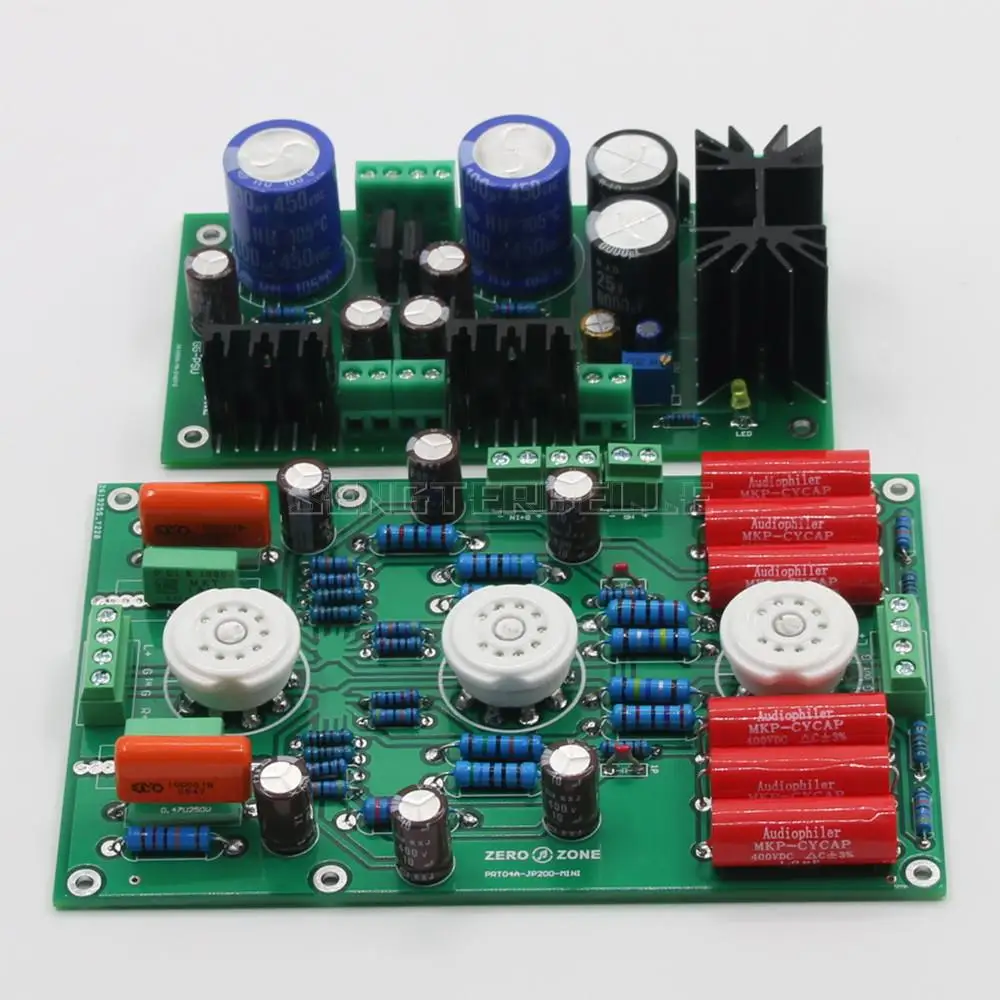

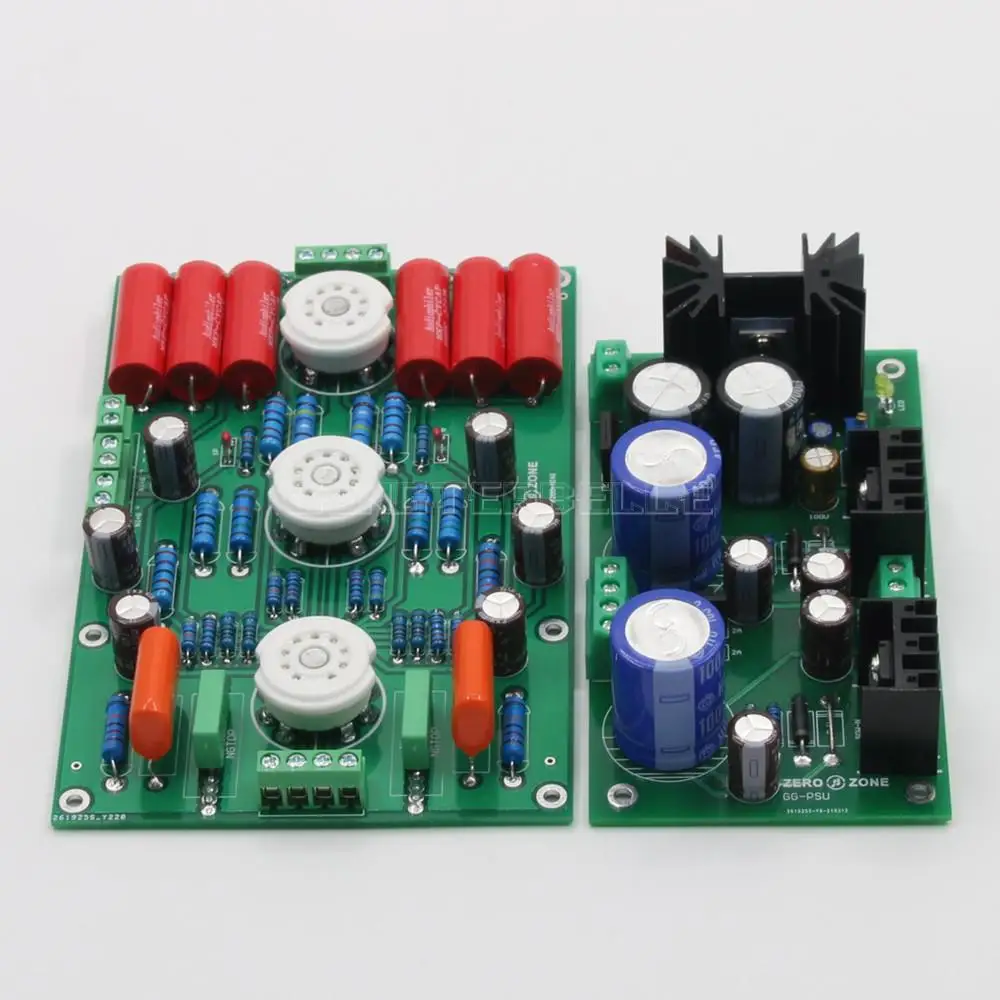

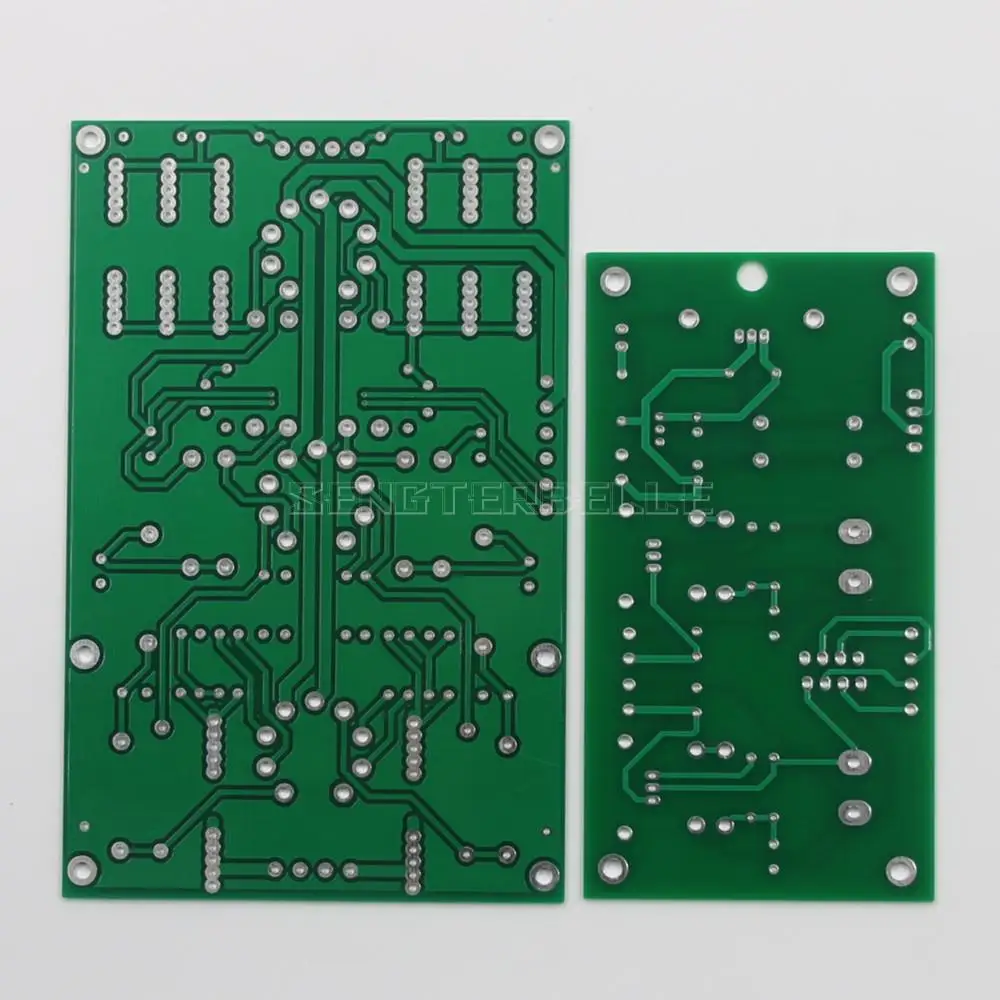

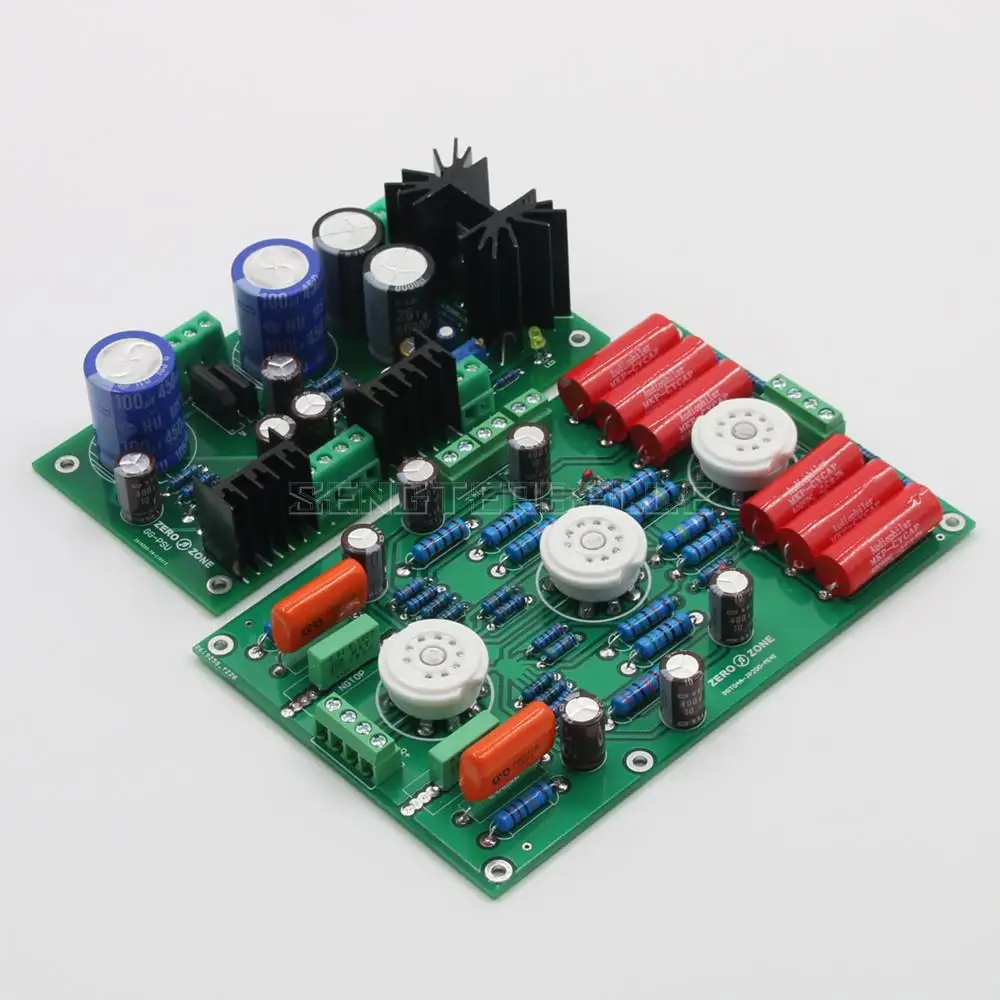

PRT04A плата предварительного усилителя:
На основе классической схемы усилителя JADS-JP200. Используйте MKP соединительные конденсаторы. Используйте керамические держатели для труб. Принятие двух-одиночного независимого дизайна, 100% физическое разделение левого и правого каналов и независимое заземление. Входное напряжение: DC280V * 2 (>10mA), DC12.6V (>0.8A) Рекомендуется использовать электронную трубку: 12AX7 и ее совместимую трубку Размер печатной платы: 100*157*1,6 мм
GG-PSU двойной высоковольтный регулятор питания:
Мощность доска входное напряжение 0-AC220V 0-AC220V 0-AC12.6V (высокого напряжения 200V-265V низшее напряжение 12V-15V) Выходное напряжение: 0-280VDC 0-280VDC 0-12.6VDC три набора напряжения/0-200VDC 0-200VDC 0-12.6VDC три набора напряжения Размер печатной платы: 130*70 мм * 40 мм (высота) Характеристики: 1. Эта плата также может быть применена к другим вибрирующим лампам. Высокое напряжение на выходе может быть изменено путем замены диода Зенера. Выходная плата низкого напряжения может регулироваться напрямую. 2. Высоковольтный выходной ток этой платы питания рекомендуется быть менее 1 А. Низкое давление рекомендуется в пределах 1.5A. Низкое давление до 2 А. Более 1,5а. LT1085/LM317 обратите внимание на тепловыделение.
