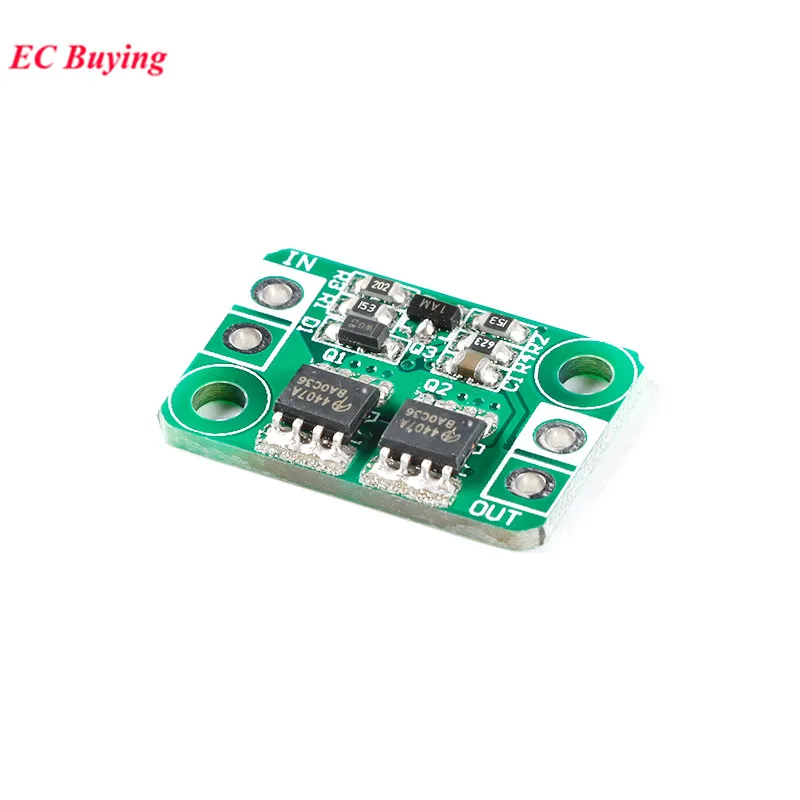

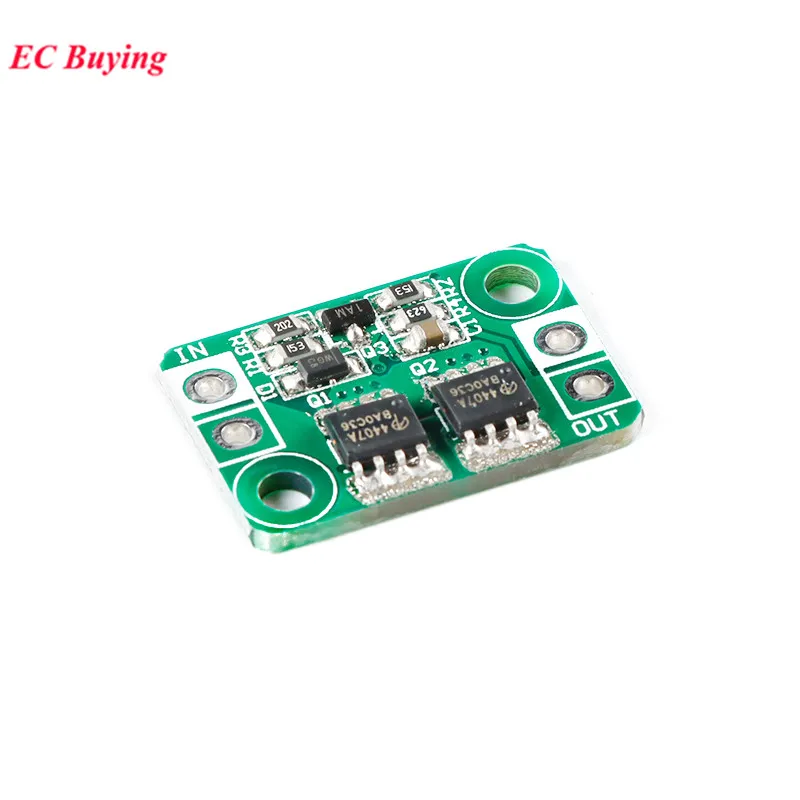

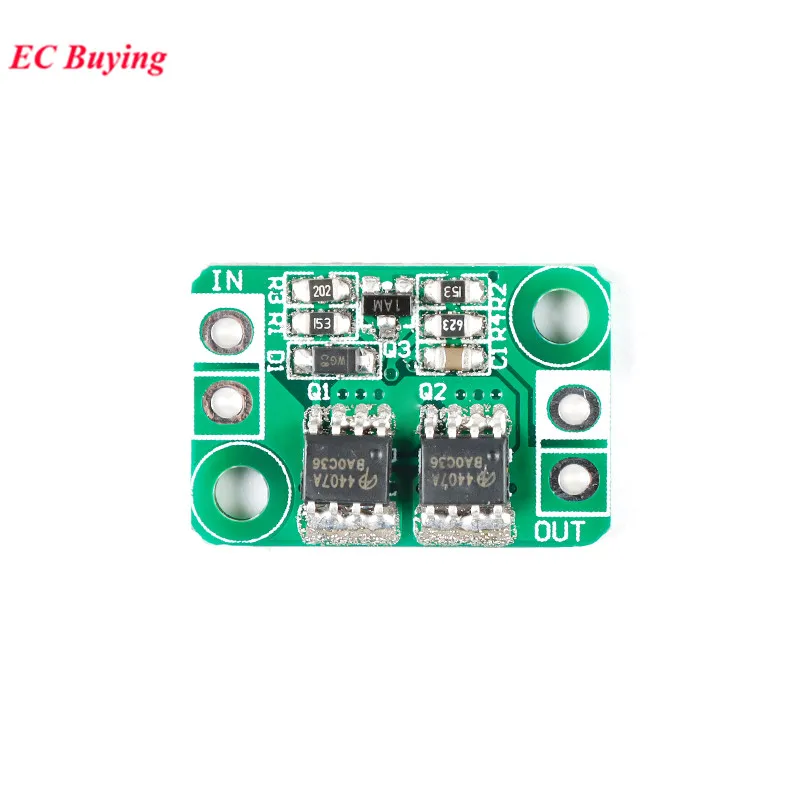

Идеальный диодный модуль, 3-30 В постоянного тока, 5 шт., зарядное устройство, анти-обратное подключение, модуль защиты питания, 4 а, общая заземление

Входное напряжение: DC3-30V, входное напряжение находится в пределах этого диапазона

Выход напряжение: разница с входным напряжением, максимальная 0,2 V

Выходной ток: 4А, Макс, максимальный пиковый ток 6А

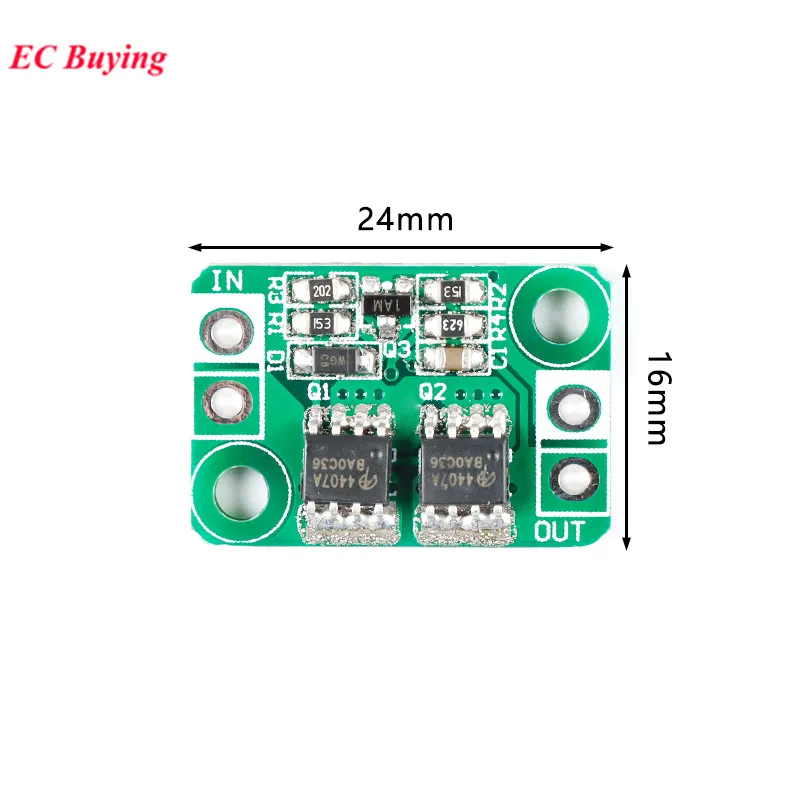

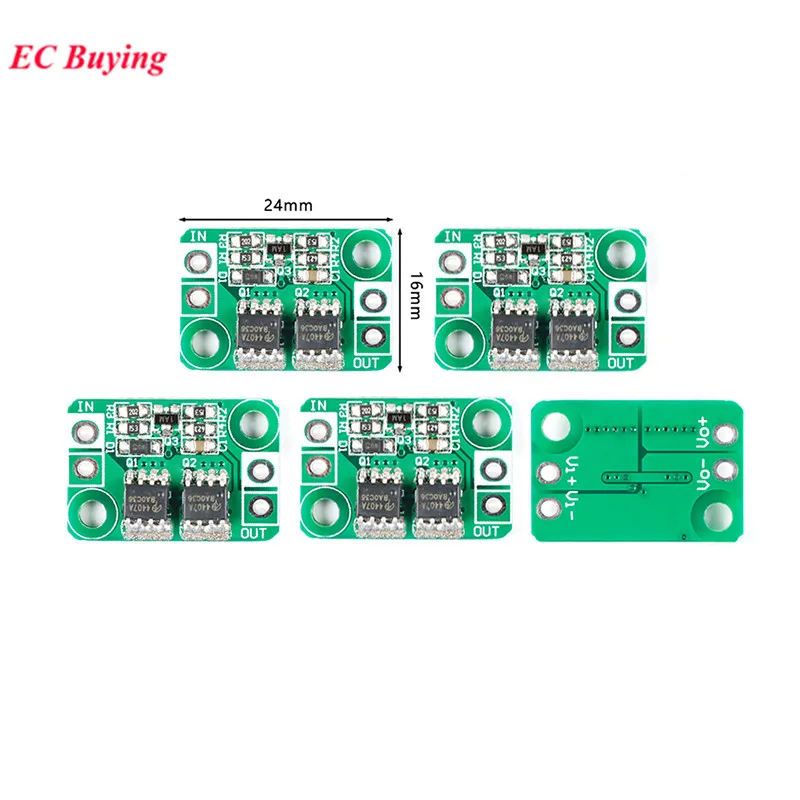

Размеры: Длина 24 мм, ширина 16 мм

Примечание: сначала аккумулятор должен быть подключен к защитной плате обратного подключения, и полярность не может быть неправильной. Когда выход этой платы подключен к нормальной полярности батареи, входная полярность является нормальной и вход подключен к неправильной полярности.

Схема проводки:

Как правило, диодов, используются для зарядки аккумулятора для предотвращения обратного питания защита от обратной полярности, но постоянного тока перепада напряжения выше 0,5 V, даже не более чем на 1V, который приносит много тепла и снижает эффективность источника питания. Эта плата использует низкий RDS (on) MOSFET и напряжение снижается до 0,2 V в пределах номинального тока диапазон, что полезно для повышения эффективности источника питания и повышения надежности и безопасности зарядки аккумулятора. Когда выход этой платы подключен к нормальной полярности батареи, вход подключен к нормальной полярности, и вход подключен к неправильной полярности, он не будет заряжен.
