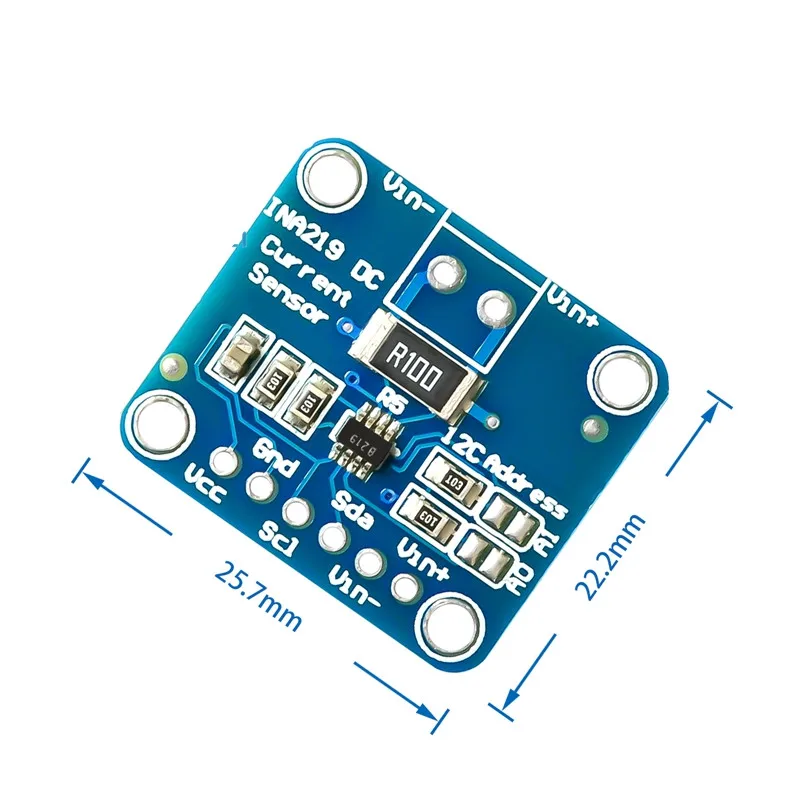

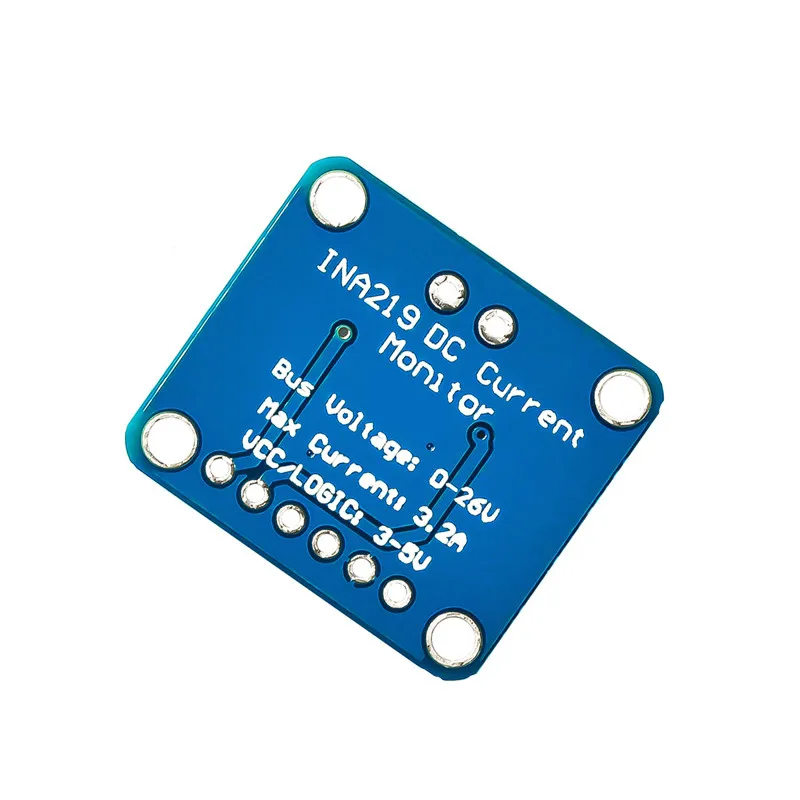

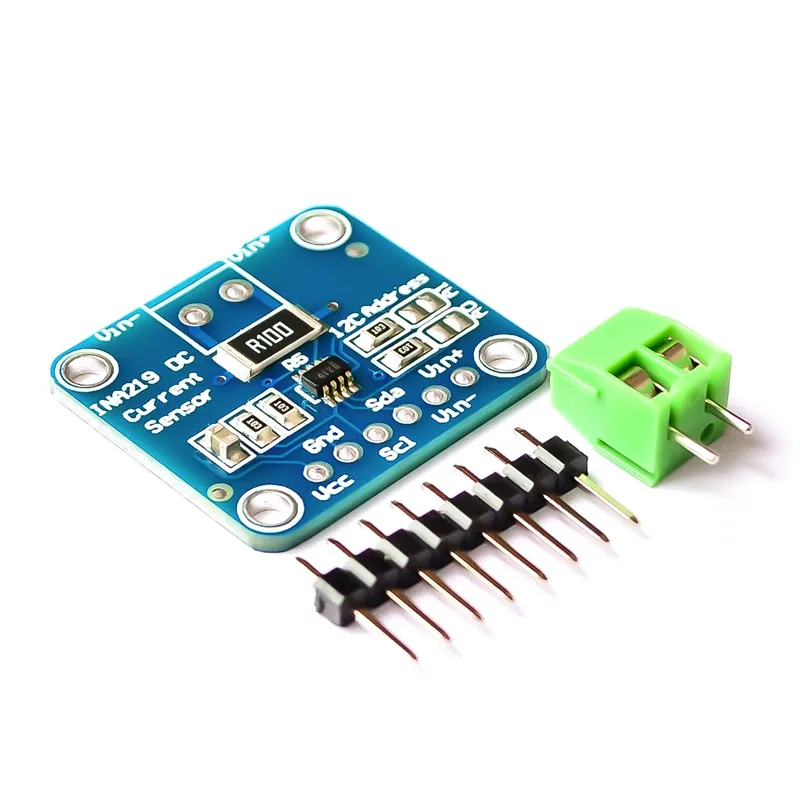

Двунаправленный Датчик постоянного тока INA219, коммутационный модуль SOT23, 3 в-5 в, IIC I2C, модуль датчика контроля мощности

CJMCU-219-это модуль с интерфейсом I2C нулевого дрейфа и двунаправленным мониторингом тока/мощности и интегральной схемой управления (IC), что позволяет еще больше расширить энергосберегающие электронные продукты TI. INA219 обладает высочайшей точностью в отрасли и малым размером, может не только контролировать падение давления на шунтирующем резисторе, но и чувствовать напряжение источника питания шунта, В то же время также можно рассчитать мощность. Устройство имеет упаковку SOT23, но для сервера, ноутбука, источника питания, управления аккумулятором, цифрового электромобиля и телекоммуникационного оборудования, измерительного гриппа, обеспечивает небольшое и недорогое решение.

Диапазон температур от INA219-40 c до + 85 c может реализовать максимальную погрешность в 1%, Максимальное смещение в 100 УФ. Преимущество высокой точности продукта в сочетании с 12 разрешением, может помочь клиентам в максимальной степени, уменьшить падение давления на шунтирующем резисторе, Что может минимизировать потери мощности и энергопотребление, а также сэкономить пространство на плате. Диапазон напряжения шины 26 от 0 В до + 26 В.

INA219 другие важные функции включают:

Программируемые регистры калибровки могут напрямую считывать единицу измерения-ток Ампера и мощность в ваттах на считывание. Для 128 усреднения выборки, чтобы реализовать фильтр в шумной среде. Интерфейс I2C имеет таймаут, не только может избежать блокировки шины, но и может обеспечить высокоскоростной режим, отвечает требованиям к связи до 3,4 МГц. Все функции поддерживают программируемое программное обеспечение INA219. При использовании одного источника питания рабочее напряжение от + 3,0 до + 5,5 В.
