Последнее обновление: 27.05.2022
Мастер 19
Настоящий сбалансированный литой дизайн
Чистый выход класса А (9 Вт при 40 Ом)
Усилитель и усилитель для наушников

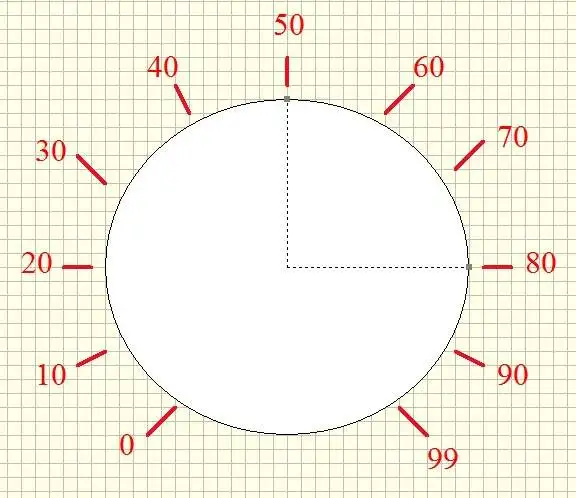

Двухпозиционный регулятор громкости, прямой привод для наушников 80 дБ без усиления.

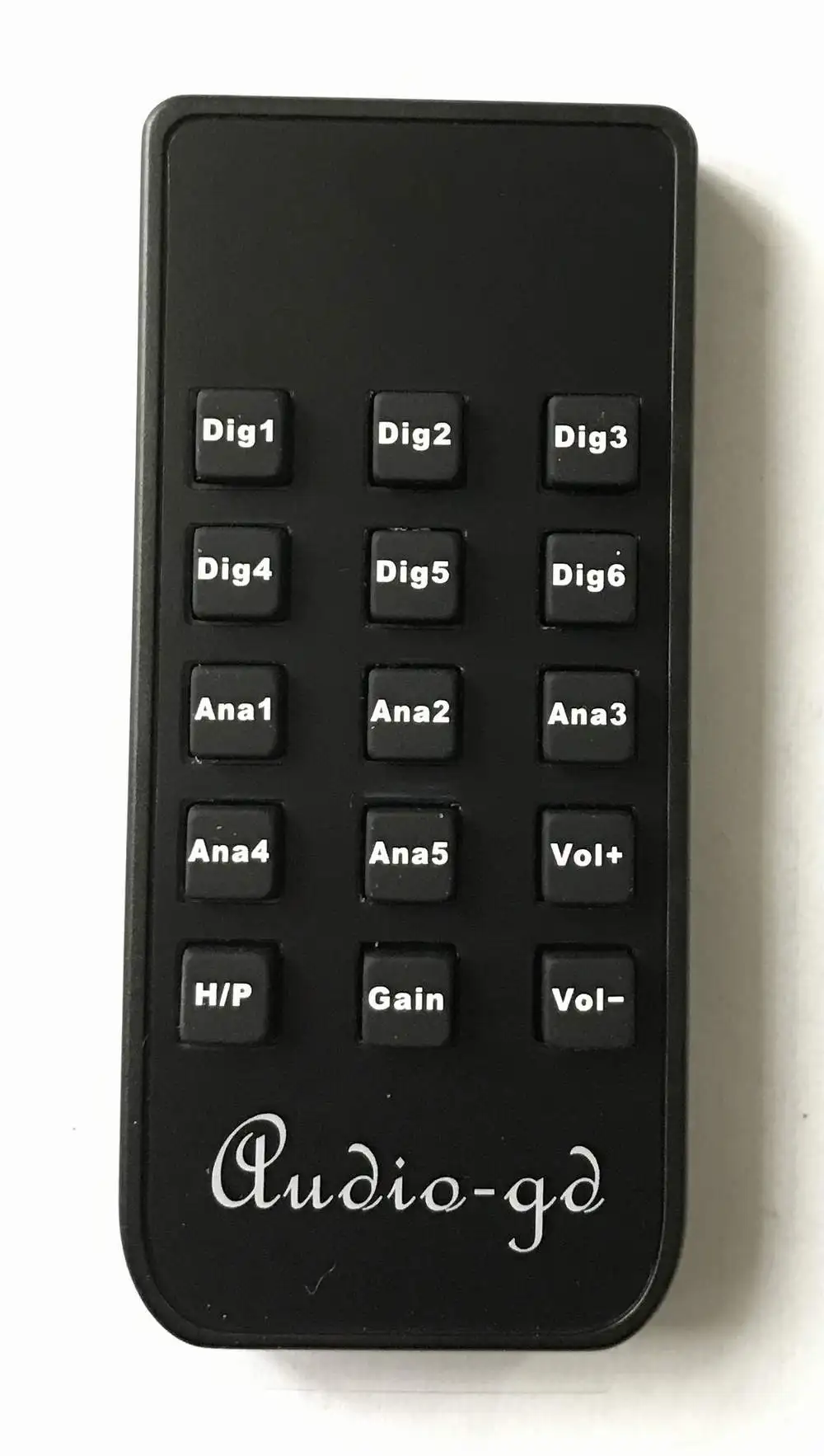

Мини-пульт дистанционного управления:
Обратите внимание:
1. Если у клиента нет хорошего DAC или хорошего источника звука и он намеревается подключиться только к звуковой карте ПК или к аудиовыходу на мобильный телефон, это не является правильным устройством для вас.
2, чтобы получить лучшую производительность от этого устройства, клиентам необходимо подключить сбалансированный хороший источник звука и сбалансированные хорошие наушники.
3. Из-за ограничений курьерской компании, мини-пульт дистанционного управления не имеет батарей, клиенты должны приобрести свои собственные батареи CR2025 для установки. Металлический пульт дистанционного управления должен быть установлен с двумя батареями AAA или No.7.
Подключение к литому входу усилителей KRELL:
Мастер 19 совместим с литым входом усилителей KRELL.
Все, что требуется, это пара сигнальных кабелей для подключения одного конца Master 19 к литому входу усилителя KRELL и другого конца к литому входу усилителя KRELL.
Выходные Контакты Master 19 определяются следующим образом.
Pin 1, GND -----> Pin 1 и 4 (KRELL)
Pin 2, Hot -----> Pin 2 (KRELL)
Pin 3, Cold -----> Pin 3 (KRELL)
Усилители KRELL имеют более низкий коэффициент усиления по сравнению с основной серией Rexroth. Если клиент ожидает подключения к литому входу усилителя Krell, он может указать это при размещении заказа, и мы увеличим выходной сигнал в соответствии с усилителем KRELL.
Обзор:
Действительно сбалансированный все транзистор отзывы-бесплатный литой ток передачи цепи
Четыре пары точно парных трубок высокой мощности 150 Вт (всего до 1200 Вт) действуют как этапы выхода и регуляторы напряжения для высокой мощности чистого класса А
Две Высокопроизводительные R лампы с общей мощностью 100 Вт. Более 35000 мкФ аудио фильтрующих конденсаторов
4 чистых источника питания класса А.
100 на высшем уровне, четырехканальный, с цифровым управлением реле I/V переключаемый регулятор громкости, чтобы избежать Разбаланс каналов и ухудшения звука

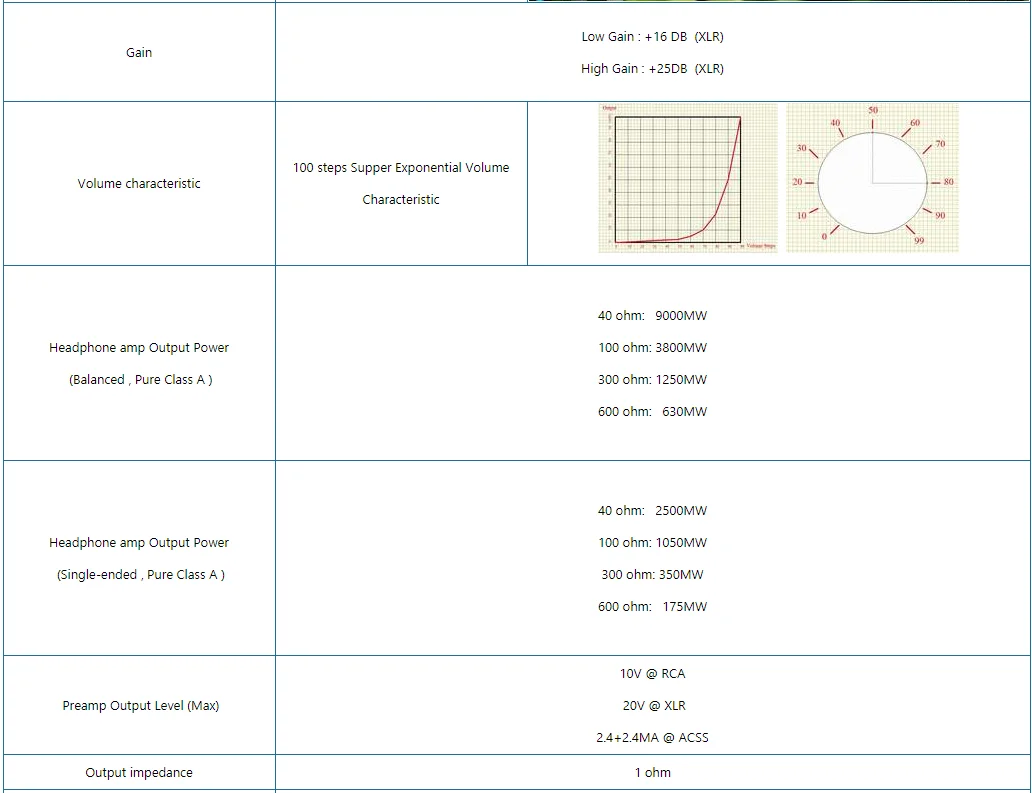

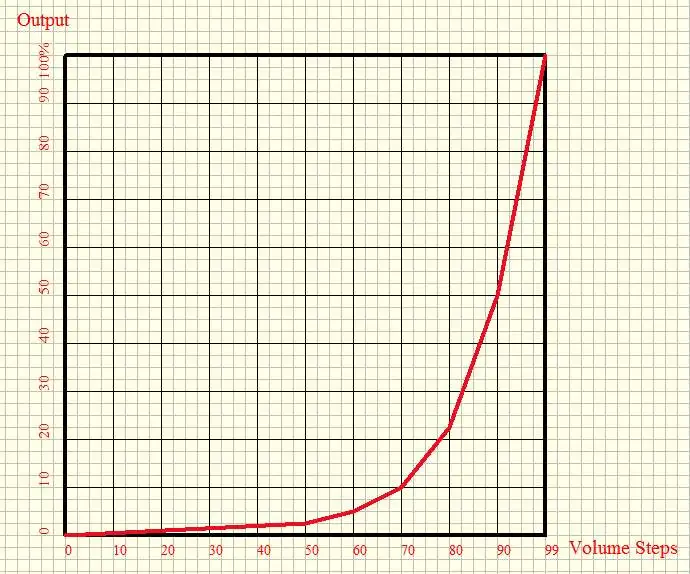

Супер экспанциальный широкий контроль громкости отклика, легко регулировать с помощью различных высоких и низких чувствительных наушников или динамиков
16, усиление 25 дБ, легко управлять различными чувствительными наушниками
Высококачественные компоненты, точно подобранные трубы, кабели OCC
5 преампер входов: XLR X2 / RCA X2/литой X1
Выходы предварительного усилителя: XLR / RCA / CAST
Выход для наушников: 4-полюсный автоматический XLR Сделано в Китае X1/несимметричный X1

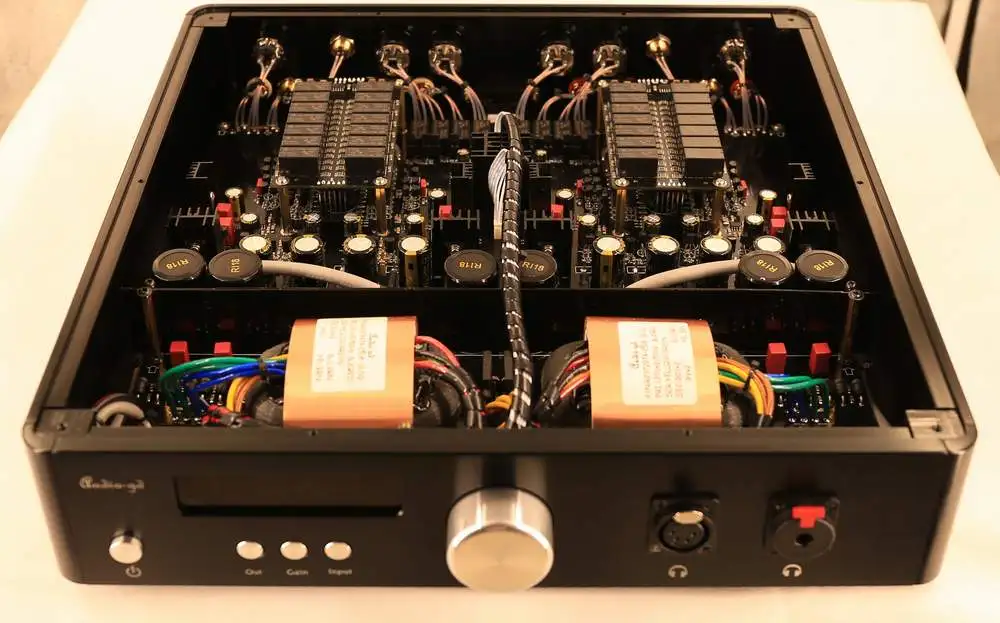

Ядро:
Master 19-это действительно сбалансированный дизайнерский преамп, который использует новейшие литые технологии для повышения качества звука XLR входного сигнала, чтобы быть таким же хорошим, как литой, С транзисторным дизайном (OPA op-amp-это Серводвигатель постоянного тока).
Мастер 19 может выглядеть комплексно, но на самом деле это самый простой дизайн в мире, со многими компонентами, используемыми для обработки энергии. Простые и короткие каналы обработки сигналов позволяют значительно улучшить качество звука с очень небольшим количеством цветов.
Master 19 использует одноступенчатую контуру усилителя с чрезвычайно низким искажением и устанавливается непосредственно на материнскую плату для лучшего качества звука. Это преамп полного класса А и использует источник питания класса А.
Литая цепь представляет собой транзисторный усилитель без отзывы. Многие аудиофилы знают, что негативные отзывы обеспечивают лучшие тестовые характеристики, но без отзывы дизайн обеспечивает лучшее прослушивание. Это несоответствие между традиционными схемами. Но литая цепь ломает новую поверхность, предлагая чрезвычайно низкую Цветность тона, очень нейтральный и естественный звук с очень низким искажением и отличной линейностью. В результате он воспроизводит динамику и детали, не звучая грубым и сухим.
Все этапы усиления сигнала работают в режиме передачи тока, и все транзисторы работают в состоянии класса А.
Чтобы управлять наушниками и усилителями, выходные буферы используют четыре пары высокой мощности 150 Вт, работающие в чистом классе A, для достижения сверхнизких искажений и выходного сопротивления всего 1 Ом.
Все компоненты сбалансированных Четырех каналов Master 19 точно подходят для установки.
Мощный выход класса А только этап:
Мастер 19 разработан с четырьмя ромбовидными выходами, которые служат в качестве сбалансированных приводных выходов, каждый точно сопряжен для устранения необходимости дальнейшей регулировки человека.
На четырех этапах вывода алмазов используются четыре пары транзисторов мощностью 150 Вт и работают в чистом состоянии класса А. Этап вывода чистого класса A имеет больше мощности, чем дизайн класса AB с удвоенной мощностью, и само собой разумеется, что дизайн чистого класса a является лучшим звуковым дизайном в мире. Сбалансированные драйверы увеличивают выходную мощность в четыре раза по сравнению с несбалансированными драйверами в одном и том же состоянии, хорошо управляя даже наушниками с высоким или низким сопротивлением. Сбалансированные драйверы отменяют шум и искажения в наушниках, что приводит к более тихой звукоизоляции и более четкой детали.
Источник питания:

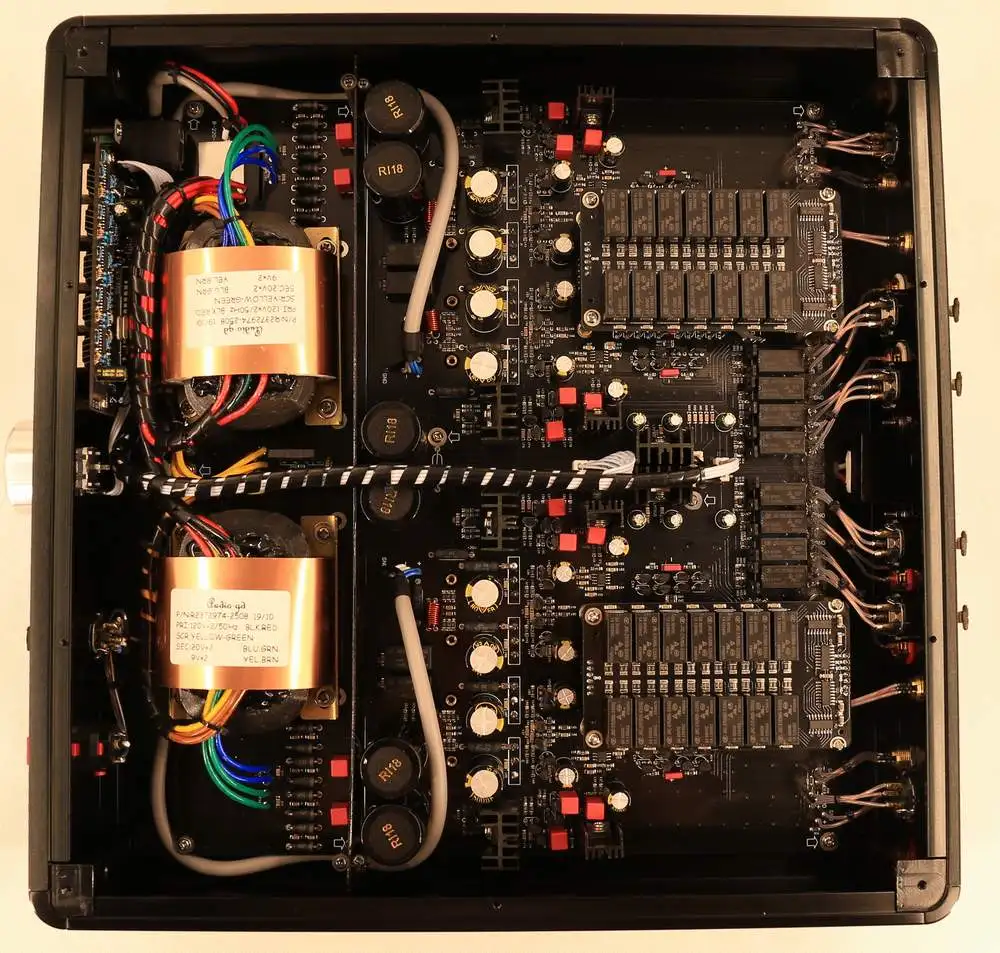

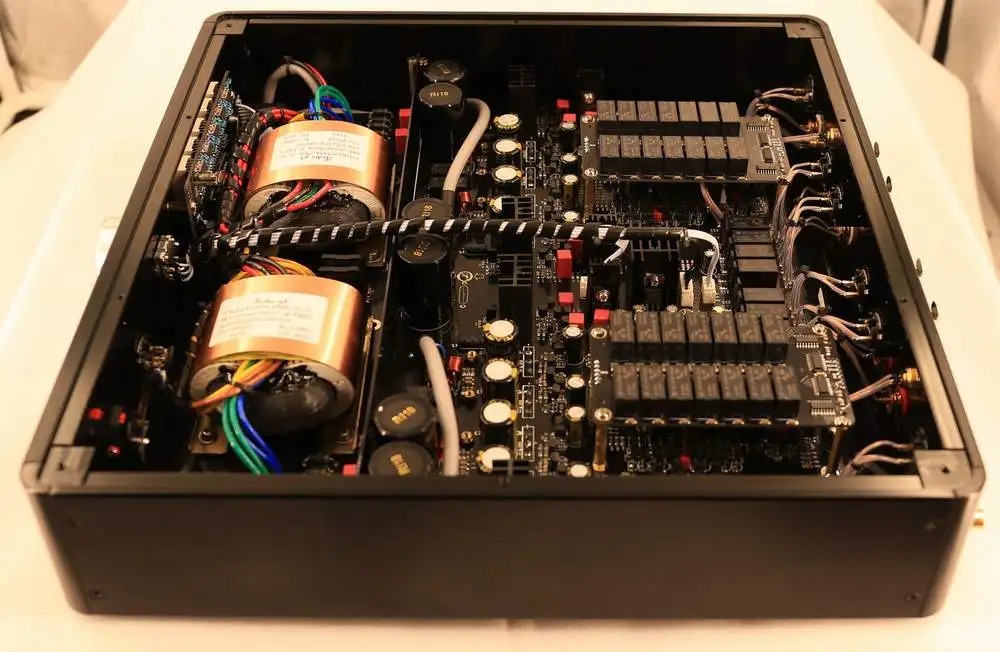

Два отдельных трансформатора поставляют питание на левый и правый каналы соответственно.
Мастер 19 использует четыре чисто класса А все Транзисторные Регуляторы для подачи аудио схемы.
Параллельный Регулируемый источник питания класса A имеет очень высокое входное сопротивление и очень низкое выходное сопротивление, эффективно изолируя аудиосхемы от источника питания, чтобы предотвратить помехи питания от входа в аудиосхемы, обеспечивает чистый и быстрый источник питания к сети.
Мастер 19 использует отдельный линейный Регулируемый источник питания для отображения и секций управления, чтобы избежать помех с аудио-схемой и ухудшения качества звука.

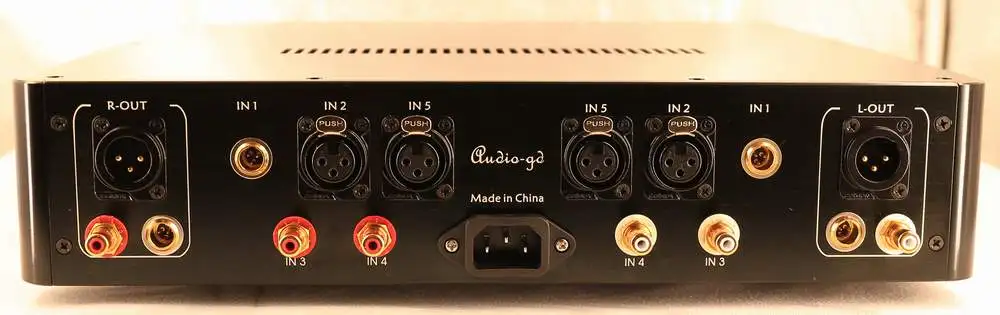

Вход/выход:
В дополнение к приемке входов XLR и RCA Master 19 также может принимать входы передачи тока. Выходы XLR, RCA и литые сигналы. Даже с входом RCA мастер 19 преобразует в литой, а затем усиливает и выводит действительно сбалансированный XLR и литой сигнал.
Мастер 19 может выводить сигналы RCA, XLR и CAST одновременно в режиме преампа без переключения, а также в режиме наушников для сбалансированных и несбалансированных наушников.
Мастер 19 входов используют метод холостого хода. Неиспользуемые входы короткого замыкания и отключены от земли, так что даже если больше входов подключено, качество звука не нарушается.
Литой вход/выход совместим с продуктами KRELL CAST и продуктами SATRI.
Регулятор громкости:
Управление громкостью Master 19's является отходом от других технологий. Обычное управление громкостью включает размещение потенциометра регулятора громкости на входе Усилителя для ослабления сигнала, но качество потенциометра напрямую влияет на качество звука, поскольку потенциометры низкого качества вызывают потерю деталей и дисбаланса каналов, даже с высококачественными потенциометрами. Даже при потенциометрах высокого качества Соотношение сигнал-шум будет ухудшаться независимо от качества используемого потенциометра.
Мастер 19, с другой стороны, уже работает в данном регионе без необходимости преобразования, что обеспечивает более высокую степень факс.
Мастер 19 использует четырехканальный, с цифровым управлением, реле, основанных на регулятор громкости, который управляется с помощью переключения Высокоточный резистор DALE, устранение дисбалансов каналов и неточностей в + и сбалансированном сигнале и достижение наилучшего качества звука и производительности. Регулятор громкости легко регулируется с широким диапазоном высоких и низких чувствительных наушников или громкоговорителей. Поскольку пользователь регулирует громкость, различные реле переключают резисторы так, что выход может иметь небольшое Реле переключения звука, которое исчезнет, как только громкость будет остановлена.
Компоненты:
Используются все аудио-компоненты, включая транзисторы Toshiba, конденсаторы WIMA, изготовленные на заказ конденсаторы NOVER (британский бренд) и аудиовходные входные и Выходные розетки к нашим спецификациям.
Функция защиты холостых входов:
Устройство разработано с функцией защиты от короткого замыкания для холостых входов, чтобы избежать помех между источниками при подключении различных источников.
Как это работает: без функции короткого замыкания холостого хода, когда вход 4 и вход 5 соединены с двумя различными внешними DACs, когда пользователь выбирает Вход 5 или вход 4, невыбранный входной сигнал будет излучаться через линию и смешиваться в выбранный сигнал, хотя это очень слабый, Это приведет к ухудшению качества звука.
Когда доступна функция короткого замыкания холостого хода, когда пользователь выбирает Вход 5 или вход 4, невыбранный вход будет короткого замыкания, и сигнал не будет излучается через линию, чтобы мешать выбранному сигналу, поэтому качество звука не влияет.

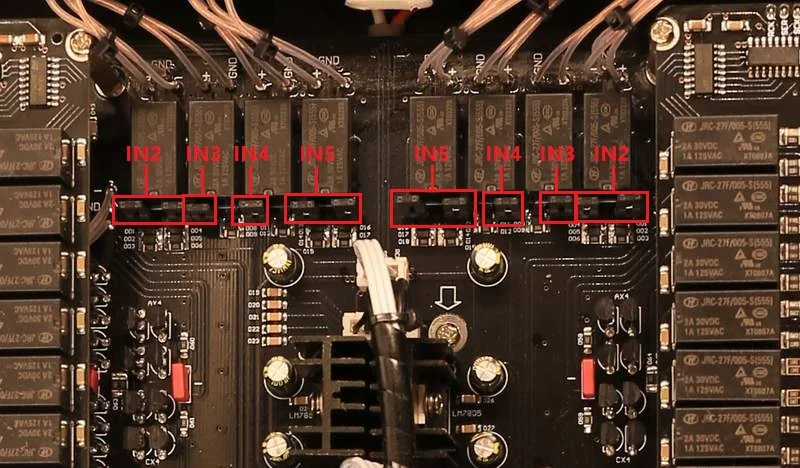

В следующих случаях пользователю необходимо открыть устройство, не блокируя функцию холостого хода, и одновременно удалить штепсельную вилку с короткой схемой для соответствующего канала и обоих каналов.
1. Тот же внешний источник подключается не только к аналоговому входу устройства, но и к другому усилителю.
2. Один и тот же Внешний источник сигнала подключается к различным входам устройства одновременно.

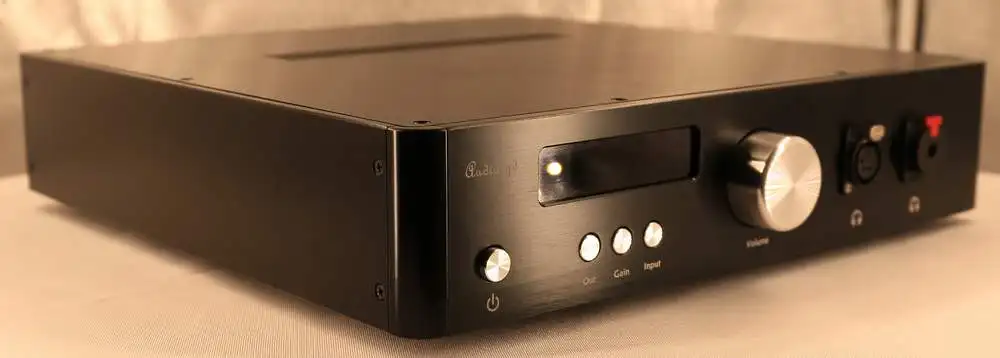

Особенности:
Выключатель:
Выбирает Master 19 от выхода наушников (display H) или выходного сигнала preamp (display P).

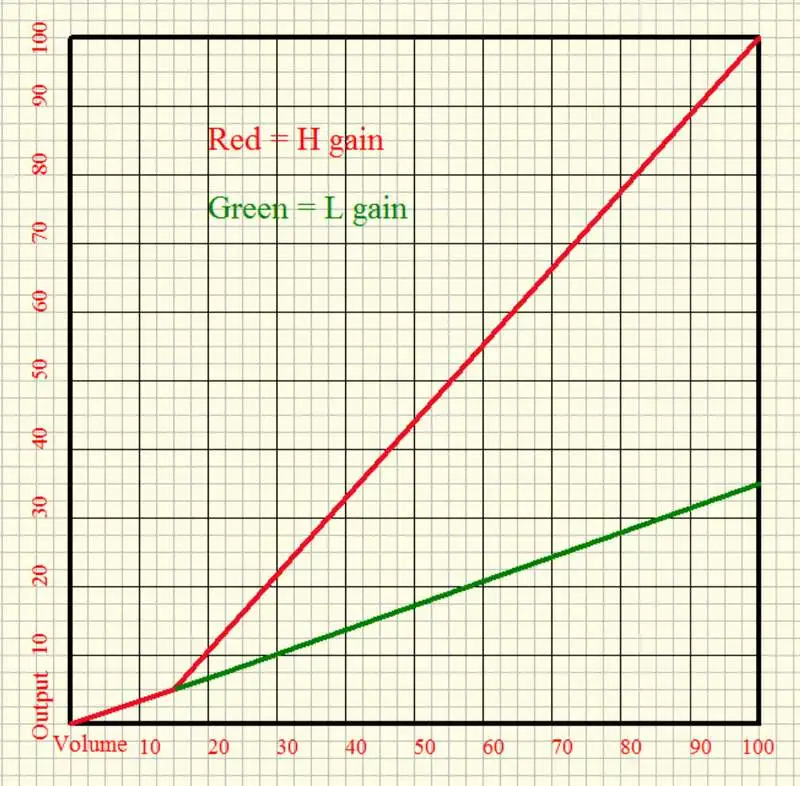

Переключатель усиления:
L: 16 дБ усиление, подходит для наушников выше 100 дБ или для предварительного усилителя использования.
H: усиление 25 дБ, подходит для наушников до 80-100 дБ.
Благодаря нашей новой технологии управления коэффициентом усиления, нет встроенных переключателей, реле или параметров усилителя, которые можно изменить при переключении между газами, таким образом, качество звука точно такое же, как и в случае с разными достижениями между H и L. Пользователю нужно только выбрать соответствующий режим, чтобы сделать регулятор громкости более удобным для личной регулировки.
Входной переключатель:
Выбирает мастер 19 входов 1-5.
Регулятор громкости:
Выбирает основной объем 19.
Настройка режима скрытой функции:
Нажмите кнопку «вход» для ввода 5, отрегулируйте громкость до 0 и поверните регулятор громкости вниз, чтобы войти в меню настроек.

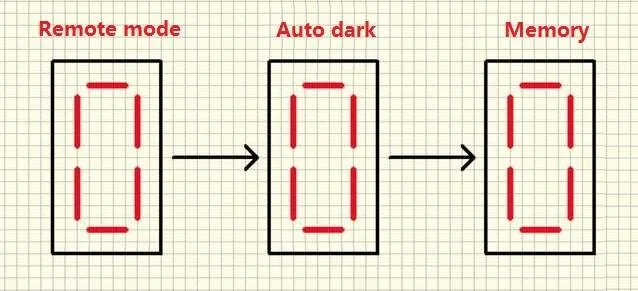

Нажмите кнопку «вход», и три дисплея будут мигать в свою очередь, мигающий дисплей означает, что настройки могут быть изменены.
Нажмите «усиление», и мигающий дисплей будет изменен, с 0 для остановки функции и 1 для эффекта функции.
Первый дисплей-это настройка функции дистанционного управления, в основном для функции дистанционного управления громкостью, когда установлен до 0, громкость меняется одной остановкой при нажатии пульта дистанционного управления. При установке на 1 громкость постоянно увеличивается или уменьшается, когда кнопка дистанционного управления нажимается непрерывно. Если машина восприимчива к помехам с других устройств, установите эту функцию до 0.
Второе положение-автоматическая Настройка затемнения экрана. При установке на 0 дисплей будет включаться в светильник. При установке на 1 дисплей автоматически выключается примерно через 10 секунд без работы, и только один светодиодный индикатор показывает, что устройство включено.
Третье положение-это Настройка памяти громкости, когда установлен до 0, объем не использует функцию памяти. Когда установлен в 1, объем имеет функцию памяти и останется на уровне громкости в последний раз, когда машина была выключена, даже если машина выключена, а затем снова включена.
