Последнее обновление: 02.03.2022
Название продукта: 8ch Modbus Rtu по команде RS232(TTL) ПЛК Модуль PC UART IO управление переключатель доска для реле промышленной автоматизации
Посылка:
1 x5 В/12 в 8 канальный многофункциональный TTL 232 плата управления для 1-8 CH релейный модуль
Описание:

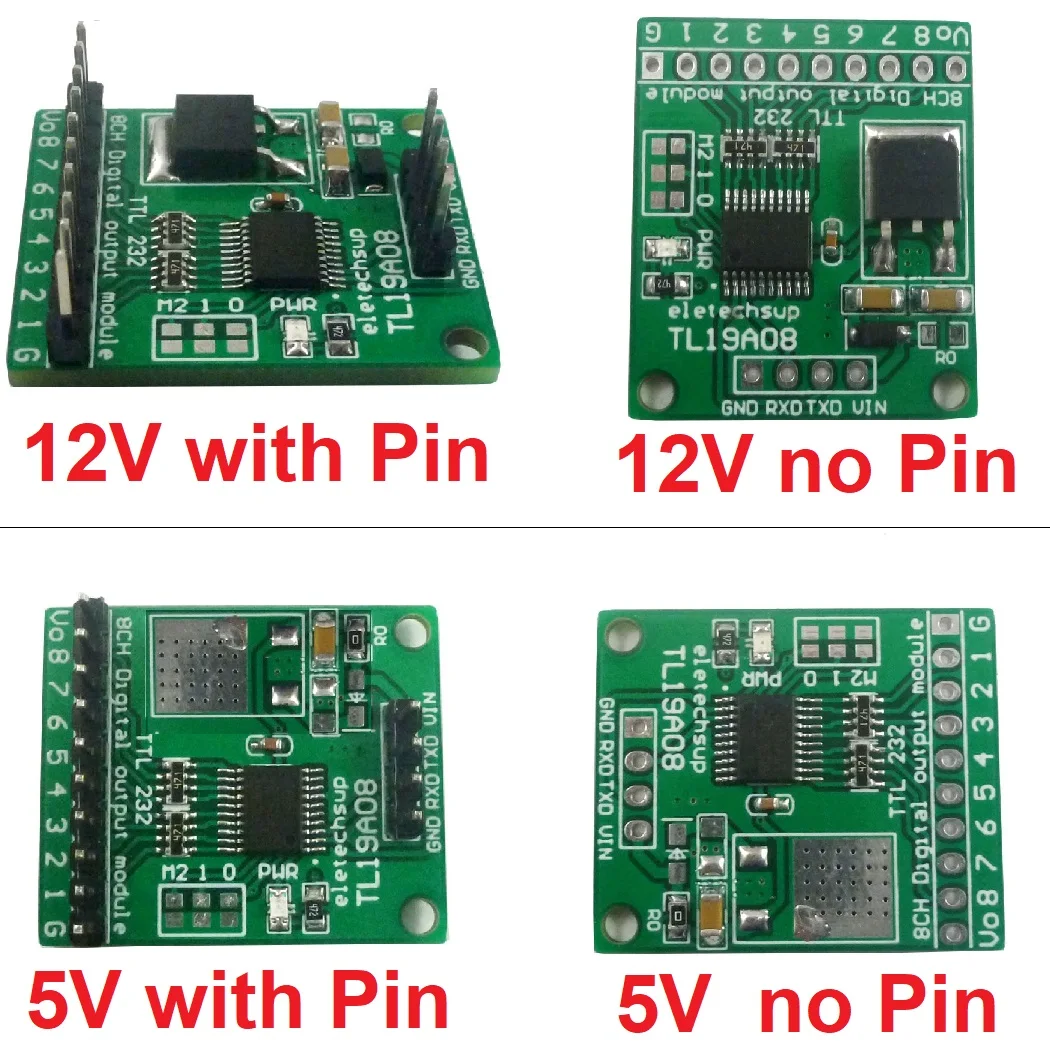

1 Рабочее напряжение: 5 В постоянного тока (версия 5 В)/6-24 В постоянного тока (версия 12 В)2. Рабочий ток: 8-13 мА3 двух режима управления: по команде и по команде MODBUS4 максимальная задержка в команде AT составляет 9999 секунды, а максимальная задержка в команде MODBUS-255 секунд5 AT команды могут быть включены серийным портом super terminal (serial assistant);Команды MODBUS также можно вводить с помощью «MODBUS poll» в дополнение к серийному порту супер входного терминалаВходной интерфейс 6 RS232 (TTL уровень)7 8 контактов управления выходом, 5 в TTL уровень, низкий уровень (по умолчанию)/высокий уровень выхода8 четырех версий: 12 В с иглой/12 В без иглы/5 В с иглой/5 В без иглы9 Размер: 30*25,4*2 мм10 Вес: 4,5g с булавкой, 3,5g нет окна для ввода пин
Руководство по эксплуатации, пожалуйста, спросите нас после покупки
Применение
Автоматизированный промышленный ПЛКРелейный модульУмный дом, домашняя Автоматизация;Система идентификации;Двигатель FW & BW;CCTV камера PTZ контроль;Система безопасности;СВЕТОДИОДНЫЙ матричный экран;Пульт дистанционного управления RS232 RS485;

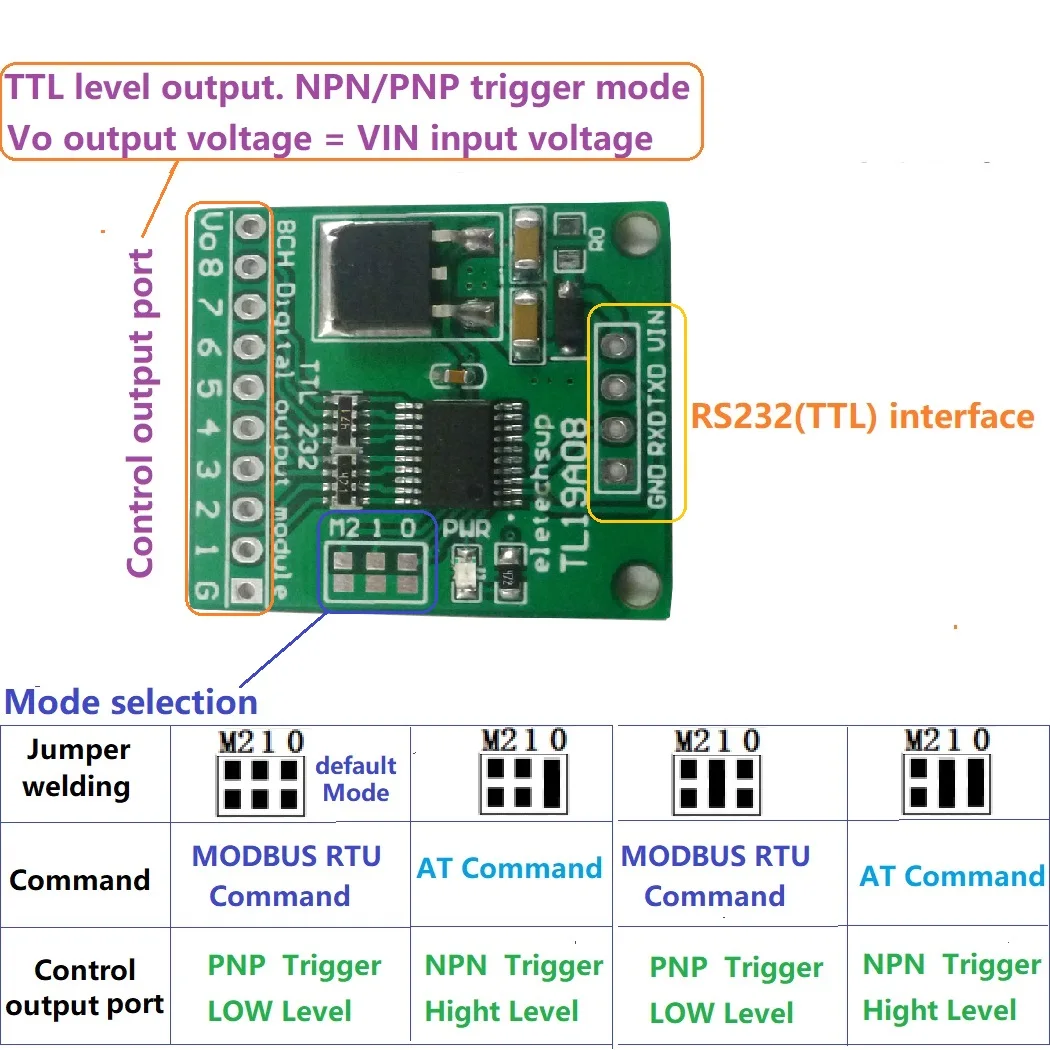

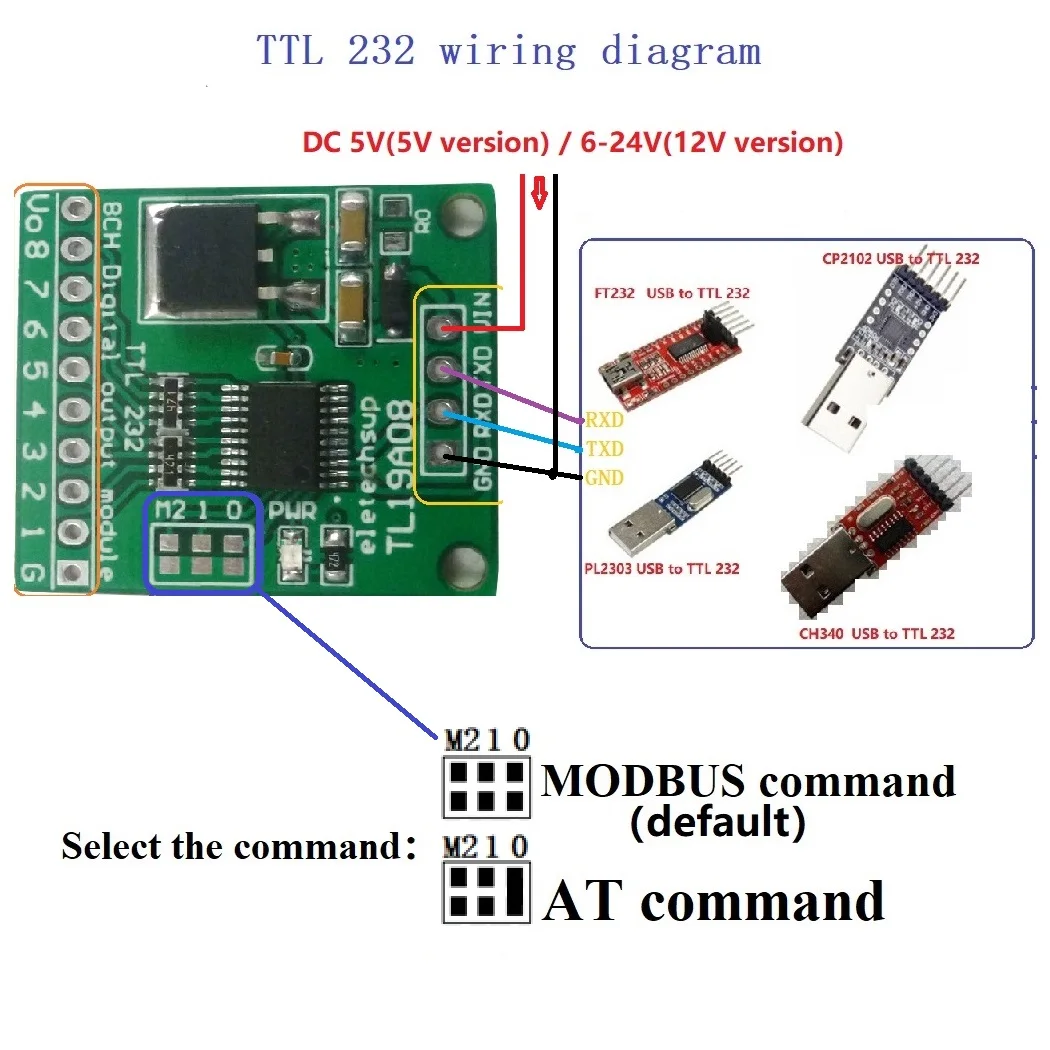

Выбор режима команды: (рисунок выше) M0 disconnect-это режим команды MODBUS. M0 Connect находится в командном режиме.Выбор выходного уровня: (рис. Выше) отключение M1-это выход низкого уровня. M1 Connect-Выход высокого уровняSlave ID: различные ''Серебряный ID'' может быть установлен по команде, максимальное количество 247В режиме команды MODBUS идентификатор slave должен быть вернымОписание команды, пожалуйста, обратитесь к ''TL19A08 8-канальный TTL выходной модуль commamd''
Типичные приложения:
1 в командном режиме (M0 Connect), в этом режиме может быть через последовательный гипертерминал (serial assistant) введите простое реле командного управления. Время работы в командном режиме до 9999 секунд
2 режима команды MODBUS (отключение M0), вы можете управлять различными способами: последовательное управление гипертерминалом (необходимо вручную добавить CRC), программный контроль Modbus Poll (программное обеспечение автоматически добавляет CRC), PLC или MCU контроль процесса

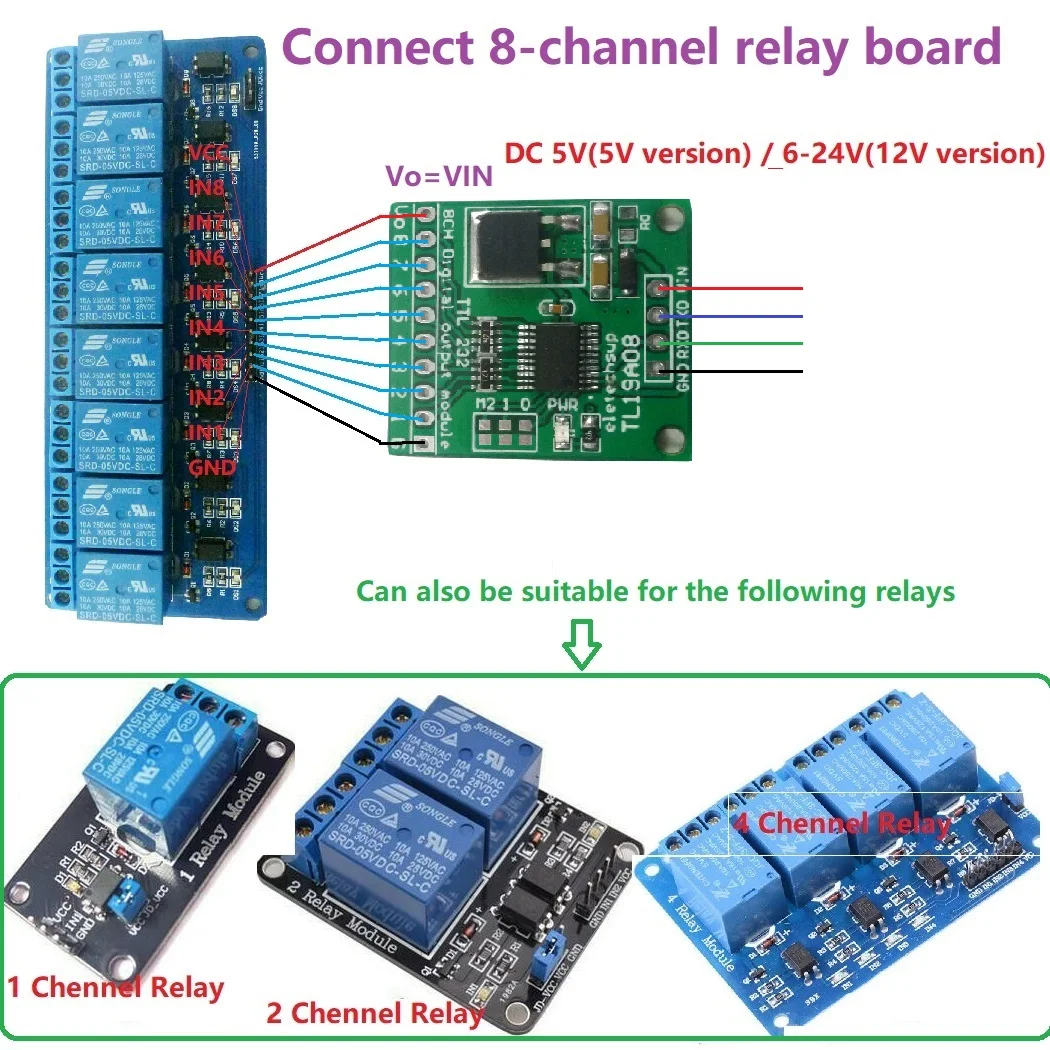

Он может управлять 1-8 каналами 5 В/6 в/9 В/12 В/24 В релейный модуль
С интерфейсом RS485 и интерфейсом RS232 (TTL)

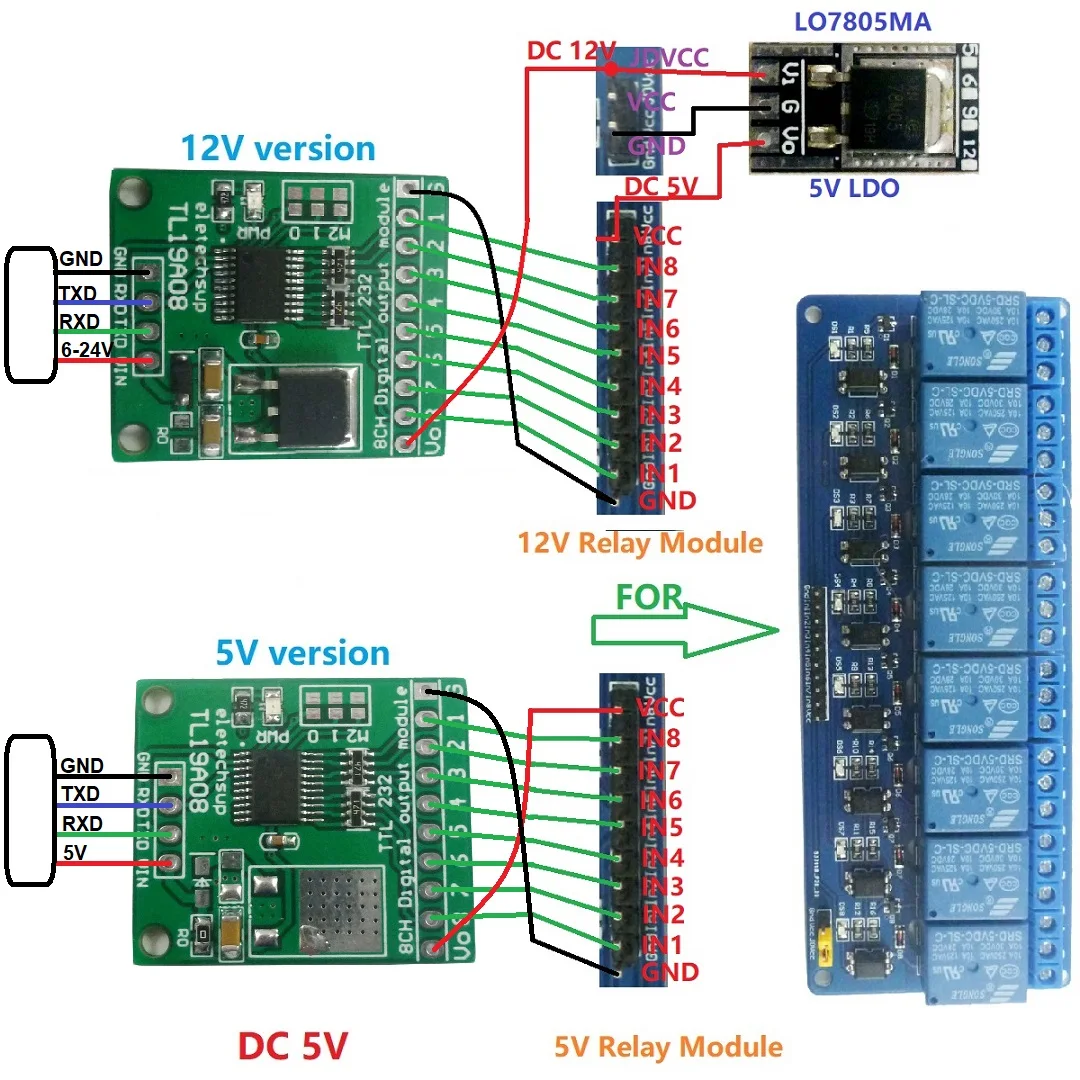

12V 5V версия реле Монтажная схема
Тестовое программное обеспечение (мы предлагаем демонстрационное видео):
Серийный гипертерминал:
Modbus Poll
