Последнее обновление: 10.03.2022
Примечание: некоторые компоненты платы представляют собой разобранные детали, и отдельные компоненты могут отличаться от представленных на картинке, но не влияют на функции и использование. Пожалуйста, не покупайте, если вы возражаете.
V4/V4-1 Edition погружение Золотое издание

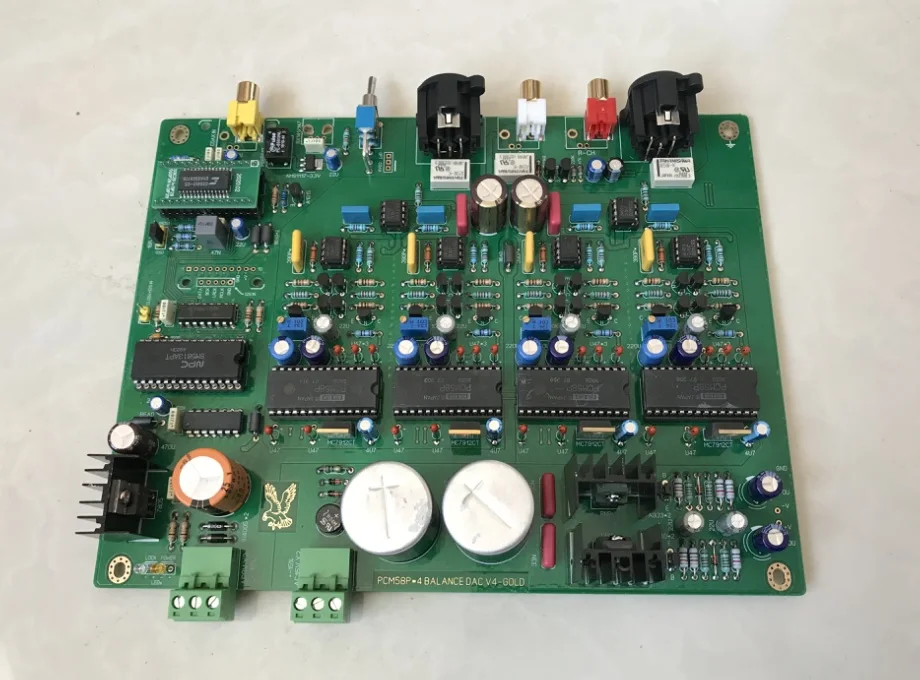

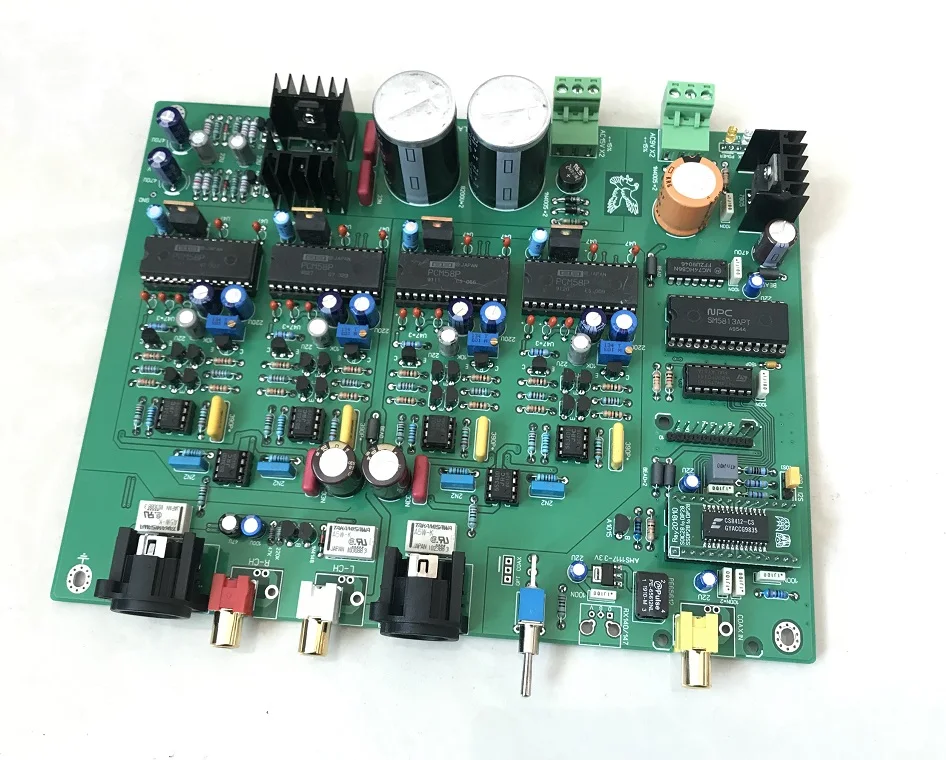

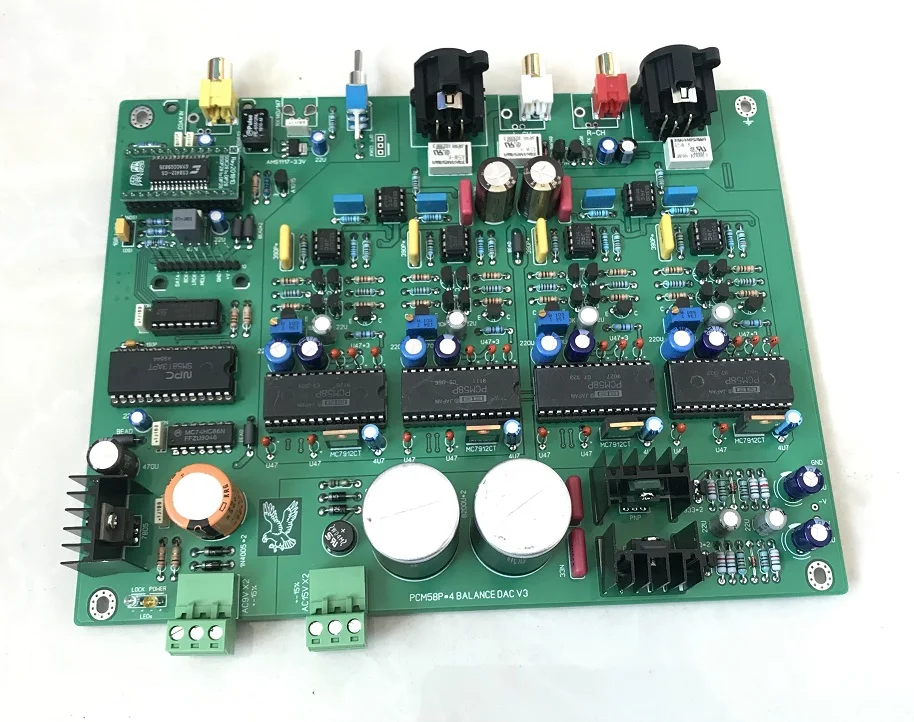

Эта Плата декодера использует 4 шт. PCM58P для формирования дифференциальной сбалансированной выходной структуры, а необратный операционный усилитель находится в одностороннем в сбалансированном режиме.
Используйте дискретное преобразование iv Плюс аналоговый выход операционного усилителя;
Аналоговый источник питания относится к цепи регулятора напряжения флагманской машины.
Эту версию можно декодировать в рабочем режиме NOS или в режиме OS:
Режим ОС поддерживает самую высокую частоту дискретизации 48K и не поддерживает карты USB.
NOS оснащен приемником AK4118, поддерживает частоту дискретизации до 192K. Для старого декодирования R2R режим NOS звучит более реально и естественно...
Вентиляторам рекомендуется использовать режим NOS для настройки, поддержки xmos, итальянского USB-интерфейса или входа I2S.
Особое Примечание:
1. Готовая Плата оснащена CS8412CS для получения по умолчанию, и она должна быть оснащена другими принимающими чипами, чтобы компенсировать разницу в цене. 2. По умолчанию установлено обычное гнездо RCA, а лучше позолоченное гнездо RCA компенсирует разницу.
Плата может быть коаксиальной, оптического волокна, входа I2S (или USB); XLR балансный и RCA 2 группы выходных цепей.
Приблизительный размер: 220 мм x 170 мм;

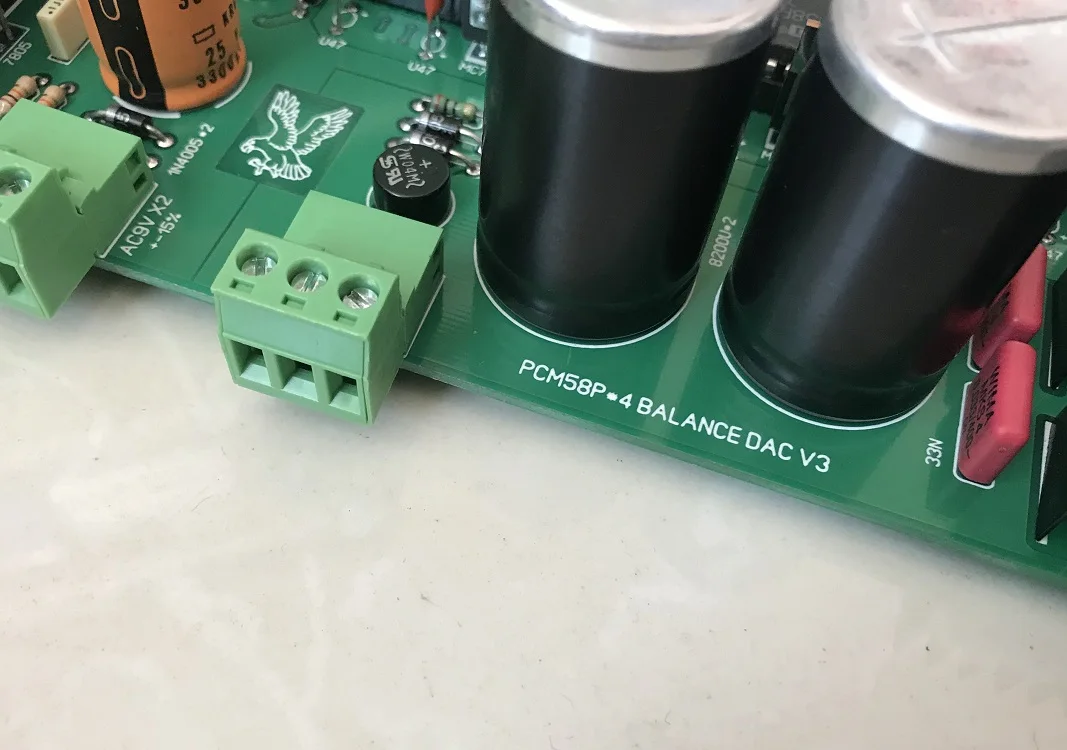

Двойной источник питания переменного тока 9 В + двойной 15 В.
Меры предосторожности перед покупкой:

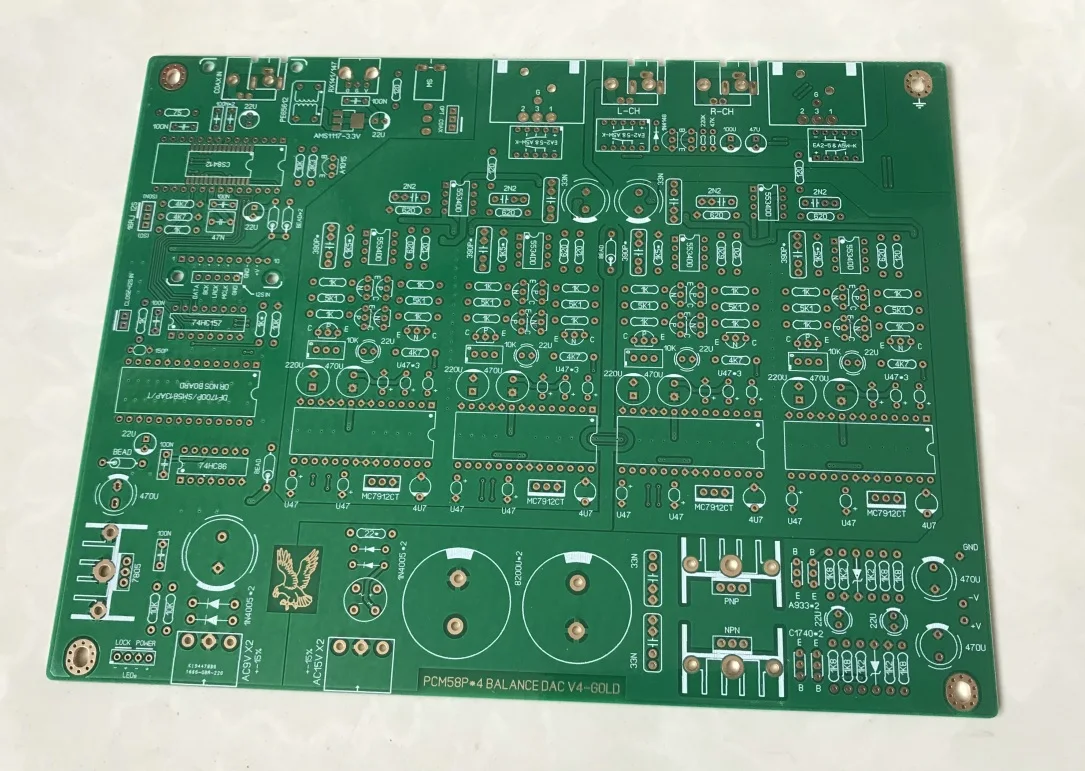

Друзья, покупающие пустую печатную плату, пожалуйста, сначала оцените свои собственные практические способности и не предоставляйте Никакой технической поддержки, пожалуйста, делайте в соответствии с вашими возможностями и можете предоставить ссылку на таблицу компонентов.
Некоторые компоненты платы представляют собой разобранные детали, и отдельные компоненты могут отличаться от представленных на картинке, но это не влияет на эффект. Если вы возражаете, пожалуйста, не покупайте.
Справочная схема погружной Золотой платы:
